Creo Simulate - 复合材料结果显示

Creo+

用户界面位置：执行下列操作：

1. 在 Creo Simulate 中创建复合材料结构并对其运行分析后，打开“结果窗口定义”(Result Window Definition) 对话框。

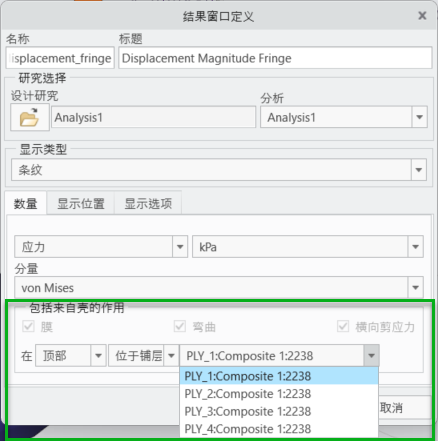

2. 在“包括来自壳的作用”(Include contributions from shells) 下选择“位于铺层”(of ply)，如下一张图所示：

复合材料特征的层压板对象随即显示在相邻的框中。

3. 从列表中选择层压板对象。

4. 单击“确定”(OK) 查看整个层压板对象的分析结果。

说明

现在，您可以在 Creo Simulate 中查看整个层压板对象的仿真应力结果，从而更清楚地了解分析情况。

优点

此增强功能可显示每个铺层的分析结果，便于用户了解复合材料设计的分析结果，从而提高生产效率。

附加信息
