平整形态导出增强功能

平整形态导出增强功能

Creo+

用户界面位置：在复合材料环境中，单击“分析”(Analysis) >

“导出平整形态”(Export Flat Pattern)。

说明

以下增强功能改进了平整形态导出过程：

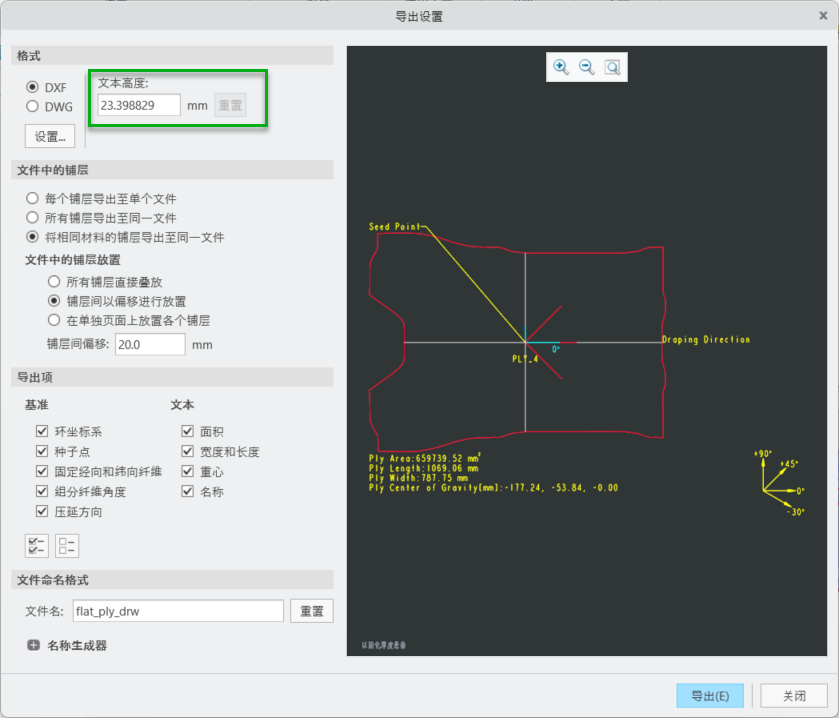

• 现在，您可以直接在“导出设置”(Export Setup) 对话框中调整注释的文本高度。这样可以调整标签 (如铺层名称) 的大小，使其与较小的铺层形状完美契合。

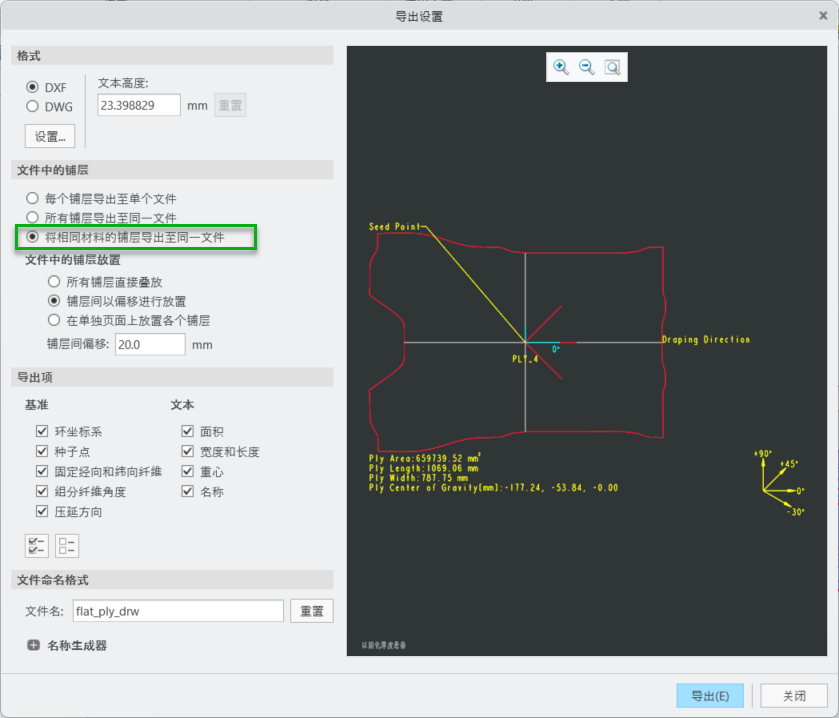

• 现在，可以将使用相同材料的铺层导出至单一文件。这样可减少每个设计的输出文件数，并简化与排样和切削刀具的集成。

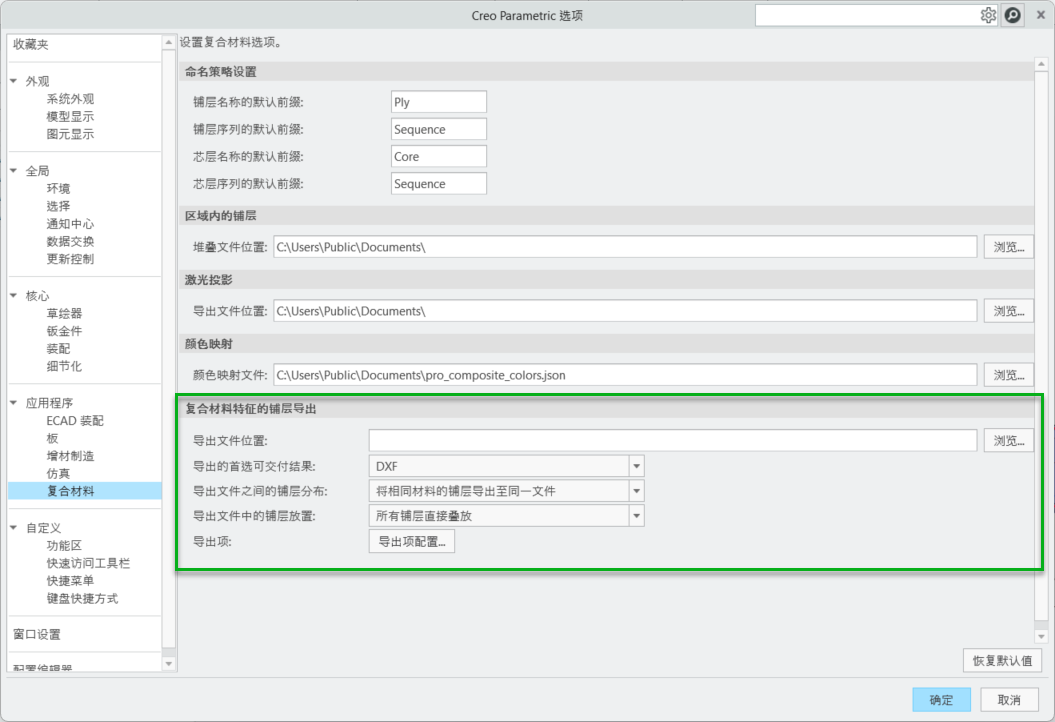

• 现在，可以轻松设置“导出设置”(Export Setup) 对话框的默认值。

1. 在“Creo+ 选项”(Creo+ Options) 对话框中，单击“应用”(Applications) > “复合材料”(Composite)。

2. 在“复合材料特征的铺层导出”(Plies Export from Composite Feature) 下，为“导出设置”(Export Setup) 对话框指定所需的默认值。

3. 单击“确定”(OK)，保存更改并关闭“Creo+ 选项”(Creo+ Options) 对话框。

优点

这些增强功能有助于实现以下操作，从而提高工作效率：

• 更精确地控制标签大小

• 将具有相同材料的铺层导出到单一文件中，从而减少每个设计的输出文件数

• 更轻松、更直观地访问默认导出设置

附加信息

提示：	无。
限制：	无已知限制。
此功能是否替换了现有功能?	否。
与此功能相关的配置选项：	新配置选项： • export_plies_to_dxf_dwg_files separate*, separate_per_material, same。
