在 Creo Ansys Simulation 结果中查看横截面
可以沿模型的任意横截面创建和查看修剪的轮廓图结果。
要在启用的结果上创建横截面，请执行下列步骤：
1. 从模型树中选择一个结果。右键单击
以激活结果。
以激活结果。2. 单击“截面”(Section) 以打开“截面”(Section) 选项卡。
3. 选择一个参考，以沿该参考查看结果的截面。
4. 移动 3D 拖动器以沿参考截面动态查看修剪结果

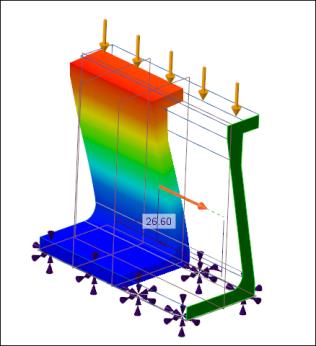

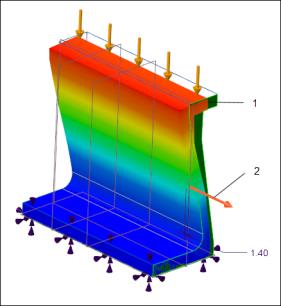

 1. 横截面的参考平面 2. 3D 拖动器 |  沿参考方向拖动拖动器以查看修剪的结果 |
5. 单击
“确定”(OK) 以保存横截面结果。横截面结果将保存到模型树中，您可在模型树中查看、编辑或删除这些结果。
“确定”(OK) 以保存横截面结果。横截面结果将保存到模型树中，您可在模型树中查看、编辑或删除这些结果。要沿先前创建的模型横截面查看结果，请从模型树中选择该横截面。右键单击 以激活结果。

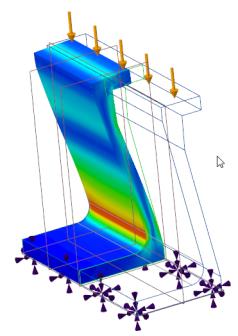

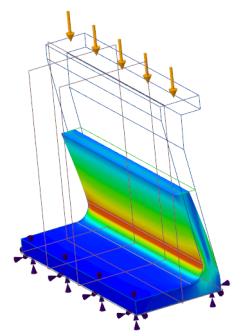

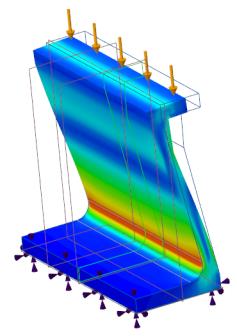

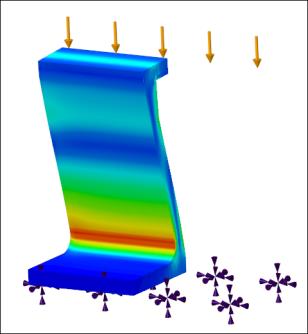

以激活结果。未选择任何截面时的完整结果  | 选择沿 X 方向的横截面时的结果  | 选择沿 Y 方向的横截面时的结果  | 选择沿 Z 方向的横截面时的结果  |
单击图例上的
，可在结果中隐藏或显示模型的线框视图。
，可在结果中隐藏或显示模型的线框视图。 |  |

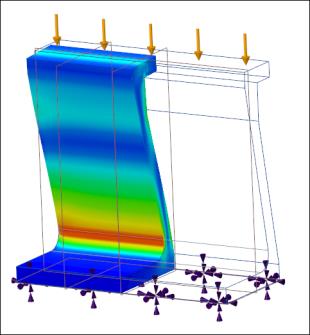

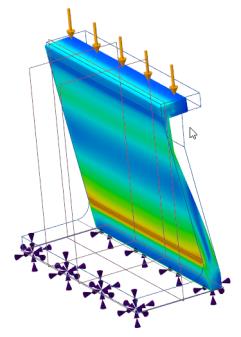

沿 Z 轴的横截面，显示模型线框。 | 沿 Z 轴的横截面，隐藏模型线框 |
