查看全局结果

查看全局结果

为运行的每个研究计算全局结果。研究运行完成后，会提供全局结果。可使用以下方法之一在图形窗口中进行查看：

• 单击“查看结果”(View Results) > “全局”(Global)，即会在图形窗口中显示模型结果。

• 在仿真树中，选择“结果”(Results) > “全局”(Global)。右键单击

激活结果。结果将显示在图形窗口中的模型上。

从结果图例中选择要查看的全局结果数量。

结果浮动工具栏

全局结果在显示时带有包含以下命令的浮动工具栏：

•

- 用作控制滑块，在图形窗口中的任意位置拖动和重新定位浮动工具栏。

•

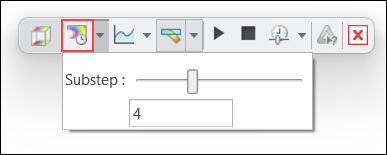

- 打开“子步骤结果”(Substep Results) 控件。移动滑块可查看不同子步骤的结果。或者，键入要查看其结果的子步骤。

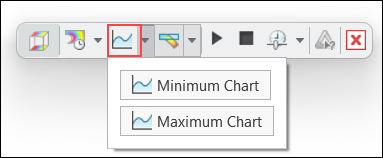

• 单击

“最小值图表”(Minimum Chart) 和

“最大值图表”(Maximum Chart) 以查看不同子步骤中结果数量的最小值和最大值的图形。

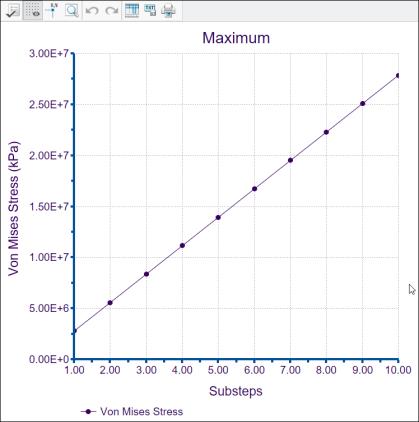

下图显示了 10 个不同子步骤中 Von Mises 应力的最大值。

•

- 在显示变形或未变形结果之间切换。默认情况下，会显示变形结果。

下图显示了使用不同值进行缩放的“未变形”结果和“变形”结果的外观。

模型	“未变形”结果	自动比例 = 1 时的变形结果	自动比例 = 5 时的变形结果

单击

旁的箭头，可使用适用于变形结果的以下附加选项：

◦ “自动比例”(Autoscale) - 默认选项。从相邻列表中选择一个固定值，作为变形结果的缩放因子。

◦ “变形比例”(Deformation Scale) - 指定一个正实数作为变形结果的缩放因子，其中，值为 1 表示无缩放，也就是实际结果。

• 以下选项用于控制动画结果的显示：

◦

“启动”(Start) - 启动变形结果动画。

◦

“暂停”(Pause) - 暂停变形结果动画。

◦

“停止”(Stop) - 停止变形结果动画。

◦

“速度”(Speed) - 更改动画速度。

•

- 您可通过创建仿真查询来查看某点处的结果。仿真查询仅适用于未变形结果。

•

- 停止显示结果。
