手动指定元件和布设缆的工作流
手动指定元件和布设缆的工作流如下所示：
1. 手动指定元件
a. 单击
“缆数据”(Cabling Data) >
。
“缆数据”(Cabling Data) > 。b. 选择要指定为连接器的元件。
2. 在“入口端”(Entry Ports) 表中选择要分配为入口端的坐标系，以在连接器上承载缆和线。
a. 在“入口端名称”(Entry Port Name) 列中，选择连接器上的坐标系。
b. 将“指定的入口端”(Designated Entry Port) 列中的值从 FALSE 切换为 TRUE。
c. 在“类型”(Type) 列中选择端口类型。
▪ “线”(Wire) 允许布设单条线。不能将缆或多条线连接到线入口端。
▪ “圆形”(Round) 和“平整”(Flat) 允许多重连接。带缆被敷设到平整入口端。
d. 设置“内部长度”(Internal Length)。
e. 单击“应用”(Apply) 以指定连接器。
3. 指定所有元件作为缆装配中的连接器。
4. 通过连接器上的入口端布设线和缆。
示例
要了解如何手动指定元件和通过连接器的入口端自动布设缆，请参阅 cabling_assembly.asm 示例装配。示例模型可在此处访问。打开 cabling_assembly.asm。从
“已保存方向”(Saved Orientations) 列表中选择 MANUAL_ROUTE。将 MANUAL-ROUTING 设置为工作线束。
“已保存方向”(Saved Orientations) 列表中选择 MANUAL_ROUTE。将 MANUAL-ROUTING 设置为工作线束。1. 单击 “缆数据”(Cabling Data) >

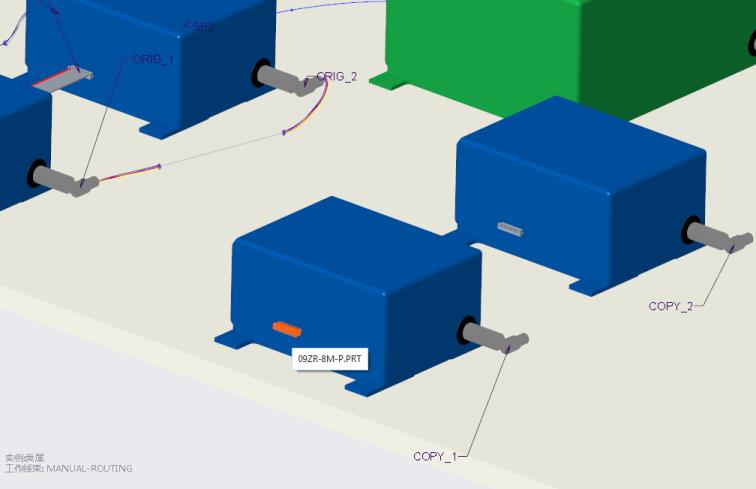

“缆数据”(Cabling Data) > 2. 选择要指定的元件，如图所示。元件名称和位号出现在表格中。
3. 要指定入口端，请展开“入口端”(Entry Ports) 表。
4. 要指定 09ZR-8M-P，请将“指定的入口端”(Designated Entry Port) 列中的值从 FALSE 切换为 TRUE。如果需要，选择“类型”(Type) 并定义“内部长度”(Internal Length)。
5. 单击“应用”(Apply)。即会完成连接器指定。
6. 执行步骤 1 - 5 以指定如图所示的其他元件。
7. 单击
“布设缆”(Route Cables) 以打开“布设缆”(Route Cables) 对话框。
“布设缆”(Route Cables) 以打开“布设缆”(Route Cables) 对话框。8. 单击“元件指定”(Component Designation) 消息框中的“否”(No)。
9. 在“布设缆”(Route Cables) 对话框中单击
以布设线。
以布设线。 | 开始布设线和缆之前，请确保已读取线轴。 |
10. 从图形窗口中选择第一个连接器。“选择入口端”(SEL ENTRYPRT) 菜单出现。
11. 单击“入口”(ENTRY) 和“完成选择”(Done Sel) 以指定“自”(From) 位置。
12. 从图形窗口中选择其他连接器。“选择入口端”(SEL ENTRYPRT) 菜单出现。
13. 单击“入口”(ENTRY) 和“完成选择”(Done Sel) 以指定“至”(To) 位置。

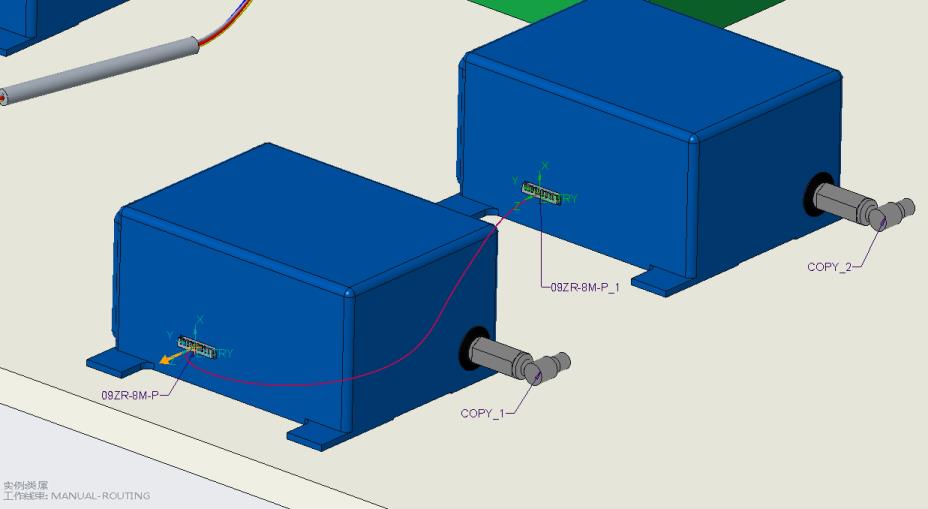

14. 单击“应用”(Apply)。将通过两个连接器的入口端来布设线。
15. 单击“位置”(Location)。“位置”(Location) 选项卡随即打开。

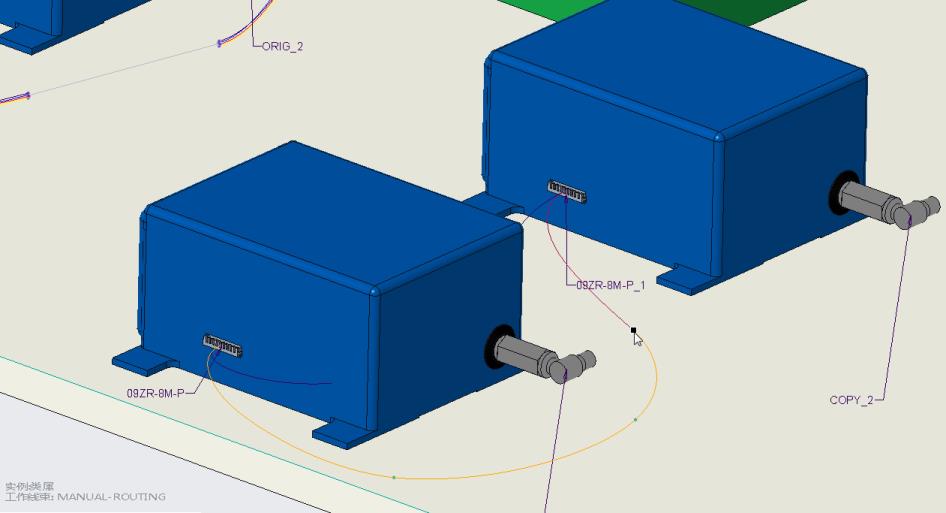

16. 如图所示，在图形窗口中单击以添加位置，然后单击“确定”(OK)。
取消指定连接器
1. 右键单击连接器，然后选择
“取消指定”(Undesignate).
“取消指定”(Undesignate).2. 元件不再被指定为连接器。
