在把装配元件当作连接器使用之前，必须将其指定为连接器。这样就可以使元件能够携带起始和终止缆的插针和入口端信息。

如果正在使用 Diagramming 文件中的逻辑参考，则可以使用 model_name 布线图连接器参数将特定元件自动指定为连接器。指定完零件之后，就可以为其敷设线或缆。

可以自动或手动将元件指定为连接器。通过重新指定或修改，可以更改连接器的指定状态。也可以取消指定连接器。撤消指定连接器时，必须从所有的连接器数据中将其去除。

如果“缆”装配有一个相对于布线图文件或 XML 文件逻辑参考，可以自动将装配中的元件指定为连接器。仅当布线图文件或 XML 文件中相应的连接器具有与它关联的 <model_name nnn> 参数时，方可自动指定元件为连接器。在此参数中，nnn 是“缆”装配中的 3D 零件的模型名称，该零件将要表示为连接器。

在 XML 文件中，装配可具有“组-块-端口”结构，而不是“组-端口”结构。“组-块-端口”结构在带有端口的父连接器中具有带有端口的子连接器。

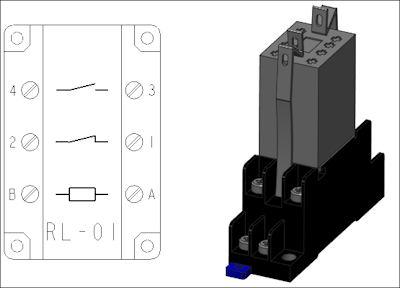

具有“组-端口”结构的装配如下图所示：

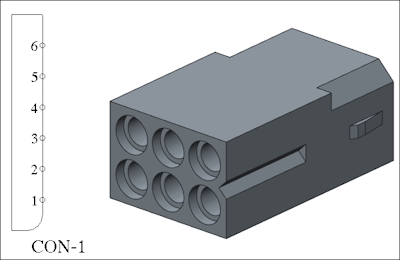

具有“组-块-端口”结构的装配如下图所示 (L1 和 L2 为子连接器，L3 为父连接器)：

L1 具有 2 个名为 P1 和 P2 的端口。L2 具有 2 个名为 P3 和 P4 的端口。L3 具有 2 个名为 P5 和 P6 的端口。

如果要将子连接器的端口或插针重新分配到其父连接器并移除子连接器，请使用“折叠子连接器”(Collapse Sub-Connectors) 选项。
