创建线轴
线轴用于定义线、缆、护套或某些修饰元素的参数。缆使用线轴信息来创建和重新生成 3D 图形表示。
线轴参数
下表列出了所有系统线轴参数。此表还列出了特定类型线轴必需、可选以及建议的参数。您还可以添加用户定义的参数来定义特定要求。
• R = 必需
• O = 可选
• RD = 建议
|
参数
|
说明
|
线
|
缆
|
缆导线
|
护套
|
修饰 (Cosmetic)
|
标记
|
带套
|
|---|---|---|---|---|---|---|---|---|
|
NAME
|
线轴名称。
|
R
|
R
|
R
|
||||
|
TYPE
|
线轴类型。
|
WIRE
|
PREFAB
|
SHEATH
|
MARKER
|
|||
|
SHEATH_TYPE
|
指定此线轴的护套类型。有效值为 TAPE、TUBE 和 SHRINK
|
R
|
||||||
|
PN
|
客户 (用户) 零件号
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER
|
供应商名称。
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER_PN
|
制造商发布的零件号。
|
R
|
R
|
R
|
R
|
|||
|
MIN_BEND_RADIUS
|
设置敷设缆或护套时缆或护套可采用的最小折弯半径。
当与 DEFINE 和 ENDDEF 缆线轴参数结合使用来定义导线时，此参数的值将覆盖 DEFAULT_COND_BEND_RAD 参数值。
|
R
|
R
|
O
|
O
|
|||
|
THICKNESS
|
“线”或“倒圆角”类型缆的直径以及“平整”型缆的粗细。
此值用于在放置位置时从曲面偏移缆的中心线。
当与 DEFINE 和 ENDDEF 缆线轴参数结合使用来定义导线时，此参数的值将覆盖 DEFAULT_COND_THICKNESS 参数值。
|
R
|
R
|
O
|
||||
|
UNITS
|
设置线轴粗细的单位，如毫米、英尺或英寸。
|
R
|
R
|
R
|
R
|
|||
|
NUM_CONDUCTORS
|
缆中的导线总数。
|
R
|
||||||
|
COLOR
|
建立缆、线保温材料或护套的颜色。此参数的值必须映射到“外观管理器”中的颜色名称。
|
RD
|
RD
|
RD
|
RD
|
|||
|
DENSITY
|
线密度，单位长度上的质量。对于线、缆或护套，还应指定 MASS_UNITS 和 UNITS 参数。
如果不使用 MASS_UNITS 和 UNITS 参数，则 DENSITY 参数值的默认单位将从装配衍生。
|
RD
|
RD
|
RD
|
RD
|
|||
|
MASS_UNITS
|
质量单位，如盎司、磅或千克。使用 DENSITY 参数时指定此参数。
|
RD
|
RD
|
RD
|
RD
|
|||
|
OUTER_DIAMETER
|
指出管护套的外径。所使用的单位由参数 UNITS 指定。
|
R
|
||||||
|
PRESHRINK_INNER_DIAMETER
|
指出“收缩”护套的收缩前直径。此值仅指定内径，允许系统检查收缩护套与其中的线、缆和束之间是否存在干扰。护套的厚度由参数“壁厚”进行指定。值为 0（默认值）时将强制“系统”不检查任何干扰。
|
R
|
||||||
|
SHEATH_TYPE
|
指定此线轴的护套类型。有效值为 TAPE、TUBE 和 SHRINK
|
R
|
||||||
|
壁厚
|
指出护套的厚度。所使用的单位由参数 UNITS 指定。
|
R
|
||||||
|
可选参数
|
||||||||
|
DEFAULT_COND_BEND_RAD
|
设置缆中所有导线的默认最小折弯半径。可通过在导线定义中指定 MIN_BEND_RADIUS 线轴参数的值来覆盖此参数的值。
|
O
|
||||||
|
DEFAULT_COND_THICKNESS
|
设置缆中所有导线的默认厚度。可通过在导线定义中指定 THICKNESS 线轴参数的值来覆盖此参数的值。
|
O
|
||||||
|
COLOR_CODE
|
建立颜色码
|
O
|
O
|
O
|
O
|
|||
|
INSUL_TYPE
|
说明绝缘类型，如纤维、聚四氟乙烯或乙烯-四氟乙烯共聚物。
|
O
|
O
|
O
|
||||
|
LINEAR_RESISTANCE
|
设置线轴的线性电阻。
|
O
|
O
|
|||||
|
LINESTYLE
|
更改缆或护套线轴的线造型。为护套线轴设置此参数时，分配到束的线型会覆盖此参数值。将允许以下线造型：SOLID FONT（默认值）、DOTFONT、CTRLFONT、PHANTOMFONT、DASHFONT、CTRLFONT_S_L、CTRLFONT_L_L、CTRLFONT_S_S
|
O
|
O
|
O
|
||||
|
OUTER_SHIELD_LINEAR_RESISTANCE
|
指定线的外部屏蔽的线性电阻。
|
O
|
||||||
|
SHIELD_TYPE
|
用于指示缆屏蔽类型的文本字符串。
|
O
|
||||||
|
SHIELD_LINEAR_RESISTANCE
|
指定线的屏蔽的线性电阻。
|
O
|
||||||
|
CABLE_JACKET_REPORT_NAME
|
使用默认值 DEFAULT，在这种情况下，缆名称会在报表中显示。任何其它值均会作为普通文本进行转换。例如，&cable_name 没有特殊含义。
|
O
|
||||||
|
CABLE_SHIELD_REPORT_NAME
|
如果屏蔽了缆，则缆符号使用此名称。
|
O
|
||||||
|
LIN_CAP_TO_ITEM
|
指定项之间的线性电容。
|
O
|
||||||
|
LIN_CAP_ITEM_TO_SHIELD
|
指定项和屏蔽之间的线性电容。
|
O
|
||||||
|
LIN_CAP_ASSEM_ITEM_TO_SHIELD
|
指定装配项和屏蔽之间的线性电容。
|
O
|
||||||
|
OUTER_SHIELD_THICKNESS
|
指定线的外部屏蔽的厚度。
|
O
|
||||||
|
WIRE_CONSTRUCTION
|
用来指示线构造的文本字符串，即：solid、stranded 等。
|
|||||||
|
WIRE_GAUGE
|
用来指示线测量的文本字符串。
|
O
|
O
|
|||||
|
WIDTH
|
指定带护套的带宽。
|
仅带缆
|
||||||
创建线轴
按照以下步骤创建线轴：
1. 从
“线轴”(Spools) 下拉列表中选择
“创建线轴”(Create Spool)。“创建线轴”(Create Spool) 对话框打开。
“线轴”(Spools) 下拉列表中选择 “创建线轴”(Create Spool)。“创建线轴”(Create Spool) 对话框打开。2. 在“创建线轴”(Create Spool) 对话框中，执行以下操作：
◦ 选择线轴类型。
◦ 输入“文件名”(File name) 和“公用名称”(Common name)。线轴名称必须唯一。
◦ 请单击“创建”(Create) 以在当前会话中创建线轴，或单击“创建并添加”(Create & Add) 以创建线轴并将其添加到线束中。

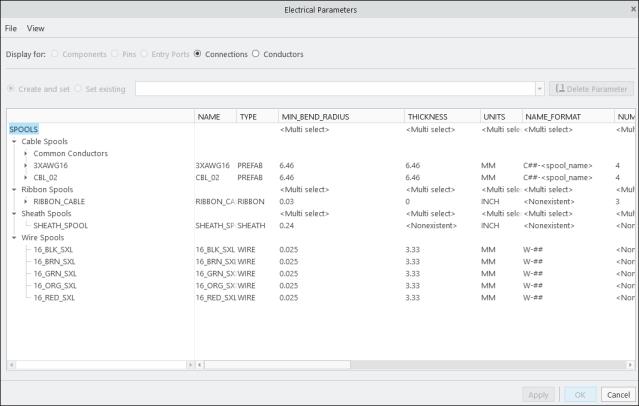

3. 使用“电气参数”(Electrical Parameters) 对话框添加或修改参数，然后单击“应用”(Apply)。

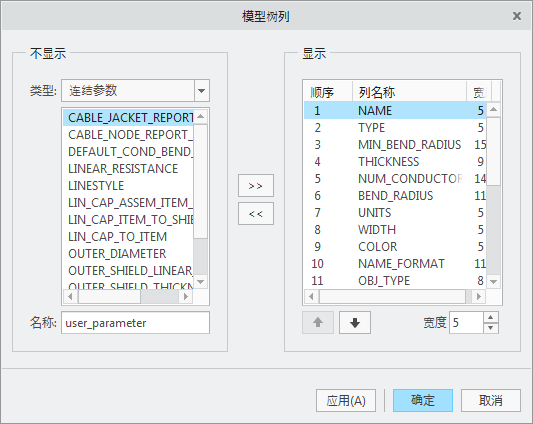

4. 要添加默认情况下不可用的参数，请单击 > 。“模型树列”(Model Tree Columns) 对话框打开。
a. 在“不显示”(Not Displayed) 下面选择所需参数。如果要添加用户定义的参数，请在“名称”(Name) 框中键入参数名称。
b. 单击
，将参数添加到“显示”(Displayed) 列表中。
，将参数添加到“显示”(Displayed) 列表中。
c. 在“电气参数”(Electrical Parameters) 对话框中，单击“确定”(OK) 以添加选定参数。
5. 在“电气参数”(Electrical Parameters) 对话框中单击“确定”(OK)。即会创建一条新线轴。
 | 保存顶层装配设计会将所有线轴保存在工作目录中。 在“电气参数”(Electrical Parameters) 对话框中单击“保存”(Save)，然后选择保存位置。 以扩展名 *.prt 保存所有线轴文件。 |
自定义线轴参数在线轴库中的显示
Spools Library 支持使用 .lst 文件显示参数。可通过创建或编辑 Spools Library 目录中的 spool_index.lst 文件来定义显示的参数及其显示顺序。如果设置了 pro_spool_dir 配置选项，则会在工作目录或 Spool 目录中自动创建此文件。
此增强功能提高了易用性，且能够更好地控制线轴数据的显示方式。
要自定义参数在线轴库中的显示，请执行以下操作：
1. 在文本编辑器中打开 spool_index.lst 文件。
2. 编辑第二行以添加或重新排序参数名称，但前三个 (NAME、TYPE、SHEATH_TYPE) 除外。这些是必填项，不能移除或重新排序。
3. 保存文件并刷新线轴目录。
