子连接器
要手动分配连接器和子连接器
关于子连接器
您可以将某子装配指定为连接器并将该子装配中的零件指定为其子连接器。然后可将线和缆布线到该连接器和子连接器。
您必须指定装配入口端来将线和缆布线到连接器。要将线和缆布线到子连接器，必须指定零件入口端。

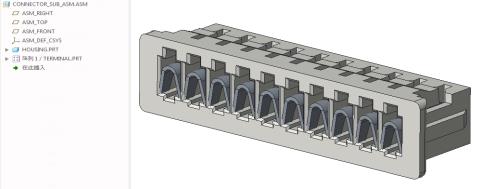

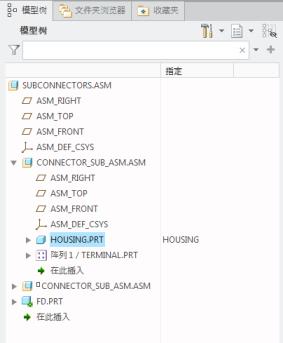

在本示例中，连接器 (CONNECTOR_SUB_ASM.ASM) 没有任何装配入口端，但子连接器 (TERMINAL.PRT) 有一个入口端 (坐标系)。
您可以手动或使用逻辑数据指定连接器和子连接器。
在 Creo Schematics 中使用逻辑数据时，连接器装配对应一个组，终端零件对应包含在该组中的块，而指定的坐标系则对应该块上的端口。
可以使用
“缆数据”(Cabling Data)
通过逻辑数据自动指定连接器。
“缆数据”(Cabling Data) 通过逻辑数据自动指定连接器。使用
“参数”(Parameters) 将参数分配给子连接器。
“参数”(Parameters) 将参数分配给子连接器。使用逻辑数据分配连接器和子连接器
指定父连接器时，也可以指定和分配子连接器，如下所示：
1. 单击 “自动指定”(Auto Designate)。
“自动指定”(Auto Designate)。2. 如果有多个条目，手动选择要指定为连接器的装配。
3. 如果有多个条目，手动选择要指定为子连接器的零件。
