Ejemplo: movimiento y rotación de entidades que utilizan el punto de arrastre

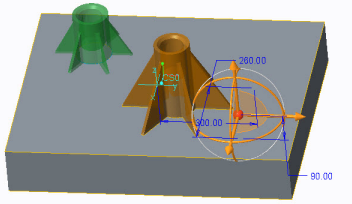

El movimiento de una entidad geométrica mediante el punto de arrastre se muestra en la siguiente figura. Un sistema de coordenadas se selecciona como una referencia donde se activan 6 grados de libertad para el arrastre.

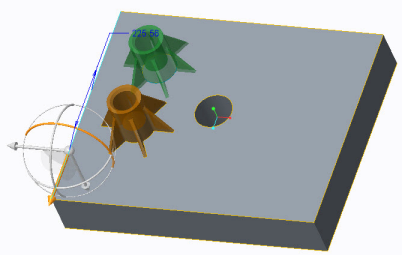

El movimiento de una entidad mediante el punto de control lineal del punto de arrastre se muestra en la siguiente figura.
La rotación de una entidad geométrica mediante el punto de arrastre se muestra en la siguiente figura.
