将绘图保存到 Creo Elements/Direct Model Manager。
由于使用的是 Creo Elements/Direct Model Manager，因此绘图和模型不同步时可以进行标识。Creo Elements/Direct Model Manager 保持与数据库的 2D-3D 关联性，因此始终可以了解绘图过期或与基础 3D 模型不同步的情况。
关于视图集和关联性
首次创建绘图时，您将确定哪一项 (零件或装配) 将成为绘图和视图集的所有者。接着，确定 2D 视图项的前和上方向。然后，创建绘图和视图集，并将其与自己的模型 (所有者) 一起存储。
视图集拥有并管理 2D-3D 关联性的三个重要事项：
• 2D 视图方向：标准 2D 主视图方向的布局。
• 视图数量：由视图集 (前视图、右视图、俯视图、Iso 等) 所创建的 2D 视图数量
• 项：2D 视图中需要关联的零件和装配。
◦ 更改视图集中的任何项 (零件) 时，Creo Elements/Direct Model Manager 将检测此更改并将相关绘图的状况标记为过期。将视图集与模型一起存储很重要，因为任何视图集中的项 (零件) 发生更改时，Creo Elements/Direct Model Manager 都会知道。Creo Elements/Direct Model Manager 会自动将 3D 模型与 2D 绘图一起保存来保持关联性。
在 Creo Elements/Direct Model Manager 中存储框架和标题区将会节省时间和工作量。创建一次标题区后，就可经常将其作为绘图的模板使用。
关于标题区和文本参考
使用文本参考，可以
• 在 Creo Elements/Direct Model Manager 中更改绘图的说明，下次加载绘图时，新的说明将出现在标题区中。
• 在标题区中完成一次属性设置后，Creo Elements/Direct Model Manager 将使用最新的属性信息更新绘图。
• 设置标题区所需的所有属性，然后将标题区用作所创建的各绘图的模板。
文本参考表包含可在标题区中进行设置的全部属性。更新标题区时，将从数据库检索属性的新表。Creo Elements/Direct Annotation 可使用此表来更新标题区属性。通过 Creo Elements/Direct Annotation 打开文本参考表。
每次保存和加载后，都将更新标题区。使用 Creo Elements/Direct Annotation 的 Creo Elements/Direct Model Manager 菜单中的更新标题区选项来手动更新标题区。
 |
• 如果修改绘图而不加载自己的模型，则可能丢失数据库中两个项的关联性。
• 绘图浏览器中的红色字母表示 Creo Elements/Direct Annotation 中的绘图未与 Creo Elements/Direct Modeling 中的模型关联。
练习保存绘图和标题区框架以查看 Creo Elements/DirectModel Manager 管理 2D 数据的方式。
|
保存 2D 绘图
1. 启动 Creo Elements/Direct Annotation (Creo Elements/Direct Modeling)。
2. 为在零件 2 中加载的装配创建绘图。
◦ 选择视图。切记！主视图最重要，因为它确定了其他视图的透视图。
◦ 使用具有 WM 前缀的任何框架。WM 框架将保存在数据库中。
◦ 如果它是一个装配，则更新绘图。Creo Elements/Direct Modeling 将自动更新模型的绘图。
3. 选择“绘图浏览器”中的绘图，单击 > > 。或者，右键单击 Creo Elements/Direct Annotation 绘图浏览器中的绘图并选择 > 。将打开保存对话框。
保存对话框将保存绘图和模型以捕获新的视图集内容。如果不需要默认设置，则选择模型的保存类型。
 |
选中保存对话框中的创建 PDF，为您的绘图创建 PDF。可在 Creo Elements/Direct Model Manager 工作区的附件文件夹中找到该 PDF。
|
4. 单击保存。
使用标题区框架
标题区参考 Creo Elements/Direct Annotation 的 2D 绘图中所包含的框架和信息区域。Creo Elements/Direct Model Manager 提供了一组带有 WM 前缀的框架。通过 Creo Elements/Direct Model Manager 使用标题区时，数据库会将标题区以及其内容发送至 Creo Elements/Direct Annotation。
将框架保存至 Creo Elements/Direct Model Manager
1. 在 Creo Elements/Direct Annotation 中加载一个绘图。
2. 要查看如何更新和保存框架，请将新文本添加到框架中。确保选择框架作为所有者。如果选择绘图作为所有者，则绘图将保留更改，而框架不会保留更改。
3. 单击 > > 。或者，右键单击“绘图浏览器”中的模型并选择 > 。将打开保存框架对话框。
4. 从名称列表中选择新建框架。
5. 在数据库框架中键入框架的名称。可能需要将框架类型包含在框架名称内 (例如，_D)，以便您不会忘记框架的类型。Creo Elements/Direct Model Manager 会自动添加 WM 前缀。此框架现在对所有 Creo Elements/Direct Model Manager 用户可用。
6. 现在，验证是否可从 Creo Elements/Direct Model Manager 中使用框架。在 Creo Elements/Direct Annotation 中创建新会话。
7. 将 Creo Elements/Direct Model Manager 中的绘图重新加载到 Creo Elements/Direct Annotation 中。加载 2D 与加载 3D 的过程相同。只需右键单击 Creo Elements/Direct Model Manager 工作区中的项，然后选择“加载”。绘图将具有原始框架，而不是刚刚修改的框架。
8. 要查看所创建的框架，请在 Creo Elements/Direct Annotation 中修改框架类型。确保从新建框架列表中选择已修改的框架。新框架将加载到 Creo Elements/Direct Annotation 中。
9. 现在保存 Creo Elements/DirectModel Manager 中的绘图以关联框架和绘图。右键单击“绘图浏览器”并选择 > 。Creo Elements/Direct Model Manager 将绘图和模型另存为主修订版本以保持关联性和视图集最新。
10. 添加描述框架更改的更改注解。
11. 单击保存。
现在，每次加载此绘图时，都将具有此新框架。
将现有框架移动到 Creo Elements/Direct Model Manager 中
可以通过将现有框架保存到 Creo Elements/Direct Model Manager 来移动文件系统中的现有框架。
1. 通过要保存在 Creo Elements/Direct Annotation 中的框架加载绘图。
2. 修改文本参考以添加将保存到标题区中的属性，例如材料、更改注解说明或批准者。
3. 修改文本参考以添加将保存到标题区中的属性，例如材料、更改注解说明或批准者。单击注释，然后在注释组中单击更多旁的箭头。
4. 单击文本参考。将打开文本参考对话框。
5. 单击活动组并选择 tb。tb 是数据库属性的列表。
6. 单击分配。P_prefix 是主数据 (零件) 属性。CN_prefix 是更改注解属性。没有前缀的属性是数据库中的属性。
7. 选择某些文本参考并将其放置在标题区中。单击确定。
8. 将框架保存到 Creo Elements/Direct Model Manager 中。右键单击“绘图浏览器”中的绘图并选择 > 。
9. 从名称列表中选择新建框架。
10. 在数据库框架中键入框架的名称。
11. 单击保存。
下次准备使用此框架和标题区时，只需从 Creo Elements/Direct Annotation 中的框架列表中对其进行选择。
|
|
Creo Elements/Direct Model Manager 将通过数据库中最新的值自动更新标题区的内容，包括状态、更改注解、上次修改的日期等等。
|
它能为您所用吗？
您已经保存了 2D 绘图并更新了标题区框架。Creo Elements/Direct Model Manager 通过 DB 属性对话框显示有关模型、绘图、其修订版本、更改注解以及附件的信息。看一看！
浏览绘图信息
打开 DB 属性对话框查看模型状况。在工作区中，右键单击绘图并选择 > 。
DB 属性对话框在左上角显示了绘图信息 (例如版本和状态)，在右上角显示了绘图的缩略图图像。
模型状况选项卡的列显示附加的重要信息：

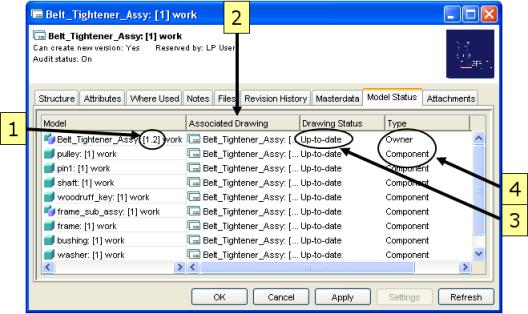

1. 模型：列出数据库中模型的所有修订版本。模型列表与视图集中的项列表相关。
2. 关联绘图：列出与模型相关联的绘图的名称和修订版本。
3. 绘图状况：显示绘图的状态以及与模型关联的绘图是否为最新绘图。如果修改模型，但不更新绘图，“绘图状况”将显示需要更新。要更新绘图，请返回“绘图浏览器”，右键单击绘图并选择 > 。
4. 类型：显示绘图 (和视图集) 的所有者。所有者是拥有绘图 (和视图集) 的零件或装配。如果保存装配的绘图，则装配内的每个零件 (每个视图集项) 都为元件。在此情况下，装配是绘图的所有者，并且其零件和子装配都是绘图的元件。
浏览模型信息
打开 DB 属性对话框以查看绘图状况。在工作区中，右键单击模型并选择 > 。
DB 属性对话框在左上角显示了模型信息 (例如版本和状态)，在右上角显示了模型的缩略图图像。
绘图状况选项卡的列显示附加的重要信息：

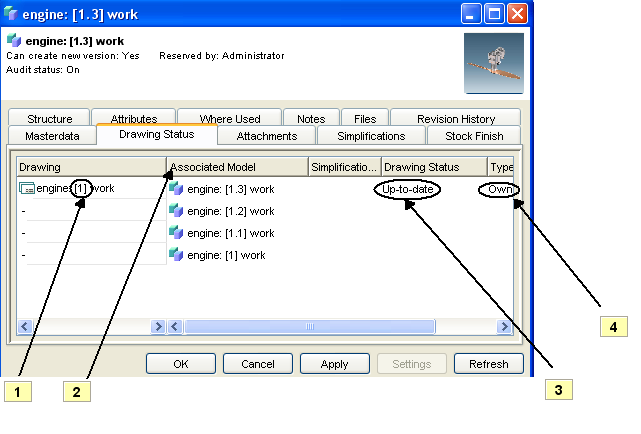

1. 绘图：列出数据库中绘图的所有修订版本。在本示例中，绘图是在模型之后的一个修订版本。
2. 关联模型：列出与绘图相关联的模型的名称和修订版本。在本示例中，模型的第一个修订版本没有绘图。
3. 绘图状况：显示绘图的状态以及与模型关联的绘图是否为最新绘图。如果修改模型，但不更新绘图，“绘图状况”将显示需要更新。要更新绘图，请返回“绘图浏览器”，右键单击绘图并选择 > 。
4. 类型：显示绘图 (和视图集) 的所有者。在此情况下，装配是绘图 (和视图集) 的所有者。
在您的系统中尝试此操作。
修改 2D 绘图。
• 修改模型并更新绘图时，请参阅附加的 Creo Elements/Direct Model Manager 信息。
◦ 试试看！
a. 转到 Creo Elements/DirectModeling。修改模型。已修改的零件在结构浏览器中显示已本地修改。
b. 将模型保存到 Creo Elements/Direct Model Manager。选择主修订版本作为保存类型，并写入描述修改的更改注解，从而使其他设计者了解您所执行的操作。
c. 在 Creo Elements/Direct Modeling 结构浏览器中，转到 > 。将列出修订版本 [2] 的模型，但是没有关联绘图且绘图状况列为空。
d. 更新 Creo Elements/Direct Annotation 中的绘图。您将注意到绘图浏览器中的青色 - 这表示需要更新绘图。
e. 保存绘图。磁盘图标表示绘图需要保存到 Creo Elements/Direct Model Manager 中。不要忘记添加有关修改的更改注解。
f. 在 Creo Elements/Direct Annotation 绘图浏览器中，转到 > 。模型与绘图关联，绘图状况列显示最新。如果已将绘图保存为主修订版本，您将看到列出的多个装配版本。
g. Creo Elements/Direct Annotation 中的标题区框架将自动更新为包含“更改注解”和修订版本信息。
• 查看绘图的属性。
◦ 打开 DB 属性对话框并选择属性选项卡。此处，您将看到可作为文本参考添加到绘图中的属性。
