最大限度地利用 Creo Elements/Direct Model Manager
前三个教程涉及如何保存以及载入您的 3D 和 2D 数据。现在请使用 Creo Elements/Direct Model Manager 搜索您的数据。
以下是有助您找到数据的提示。了解这些内容后，就可以在日常设计中使用 Creo Elements/Direct Model Manager 了！

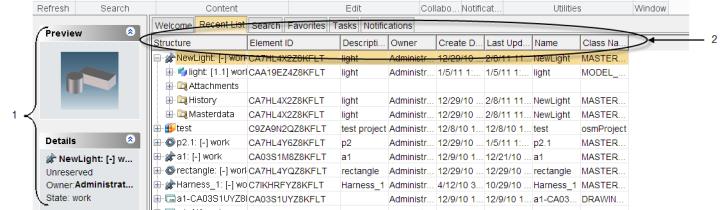

最近列表
查看最近列表为您显示的所有信息：修订版本、模型名称等等。它是动态列表，会根据您最近访问的内而变化。请注意针对主数据
、装配
、模型
以及绘图
的不同图标。
、装配 、模型 以及绘图 的不同图标。
1. 左窗格显示专用于在工作区中选择的项目的信息。预览部分显示所选项目的缩略图，而详细信息部分则显示是否保留、控制项目、所有者以及所选项目的状态。
2. 工作区中的列会显示如下信息：
◦ 结构列显示主数据名称、修订版本以及状态 (工作)。名称列显示模型名称。
◦ 说明列显示项目的说明。默认情况下，Creo Elements/Direct Model Manager 会为结构名称、名称以及说明使用项目的实例名称。可按如下所示编辑信息：
a. 单击主页，然后在编辑组中单击
DB 属性旁边的箭头。
DB 属性旁边的箭头。b. 单击 属性。DB 属性对话框随即打开。
c. 单击编辑和完整复选框。
d. 在说明框以及名称框中键入新值。
e. 单击确定。说明和名称随即更改。
3. 要保留或取消保留项目，可单击主页，然后在协作组中单击
保留或单击
取消保留。也可右键单击项目并选择保留或取消保留。
保留或单击 取消保留。也可右键单击项目并选择保留或取消保留。附件：设计数据文档
除了您的模型和绘图外，可能还需要保留其他设计数据文档。
• eDrawings 和 XVL 文件：
eDrawings 是 2D 绘图和 3D 模型的轻量化表示。XVL 文件是高度压缩的 3D 模型。这些文件对于需要检查您的 2D 和 3D 设计数据的非 CAD 用户非常有用。
Creo Elements/Direct Model Manager 会保留 eDrawings/XVL 文件和衍生出该文件的模型和绘图之间的链接。在保存 eDrawings/XVL 文件之前必须保存模型或绘图，以便 Creo Elements/Direct Model Manager 可以在它们之间创建链接。
您可针对各个版本的模型或绘图保存多个 eDrawings/XVL 文件。例如，您可将一个 eDrawings/XVL 文件用于设计审核，将另一个用于生产。
• PDF 文件：
可通过在保存对话框中选择创建 PDF 复选框来创建绘图的 PDF。

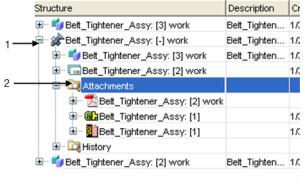

1. 单击 + 在工作区中展开项目的视图。
2. 数据库中的每个主数据项目都存在附件文件夹。其中包含您绘图的 eDrawings、XVL 文件和 PDF 文件等文档。
历史记录：您模型和绘图的历史记录
1. 数据库中的每个主数据项目都存在历史记录文件夹。它会显示您的模型和绘图的每个修订版本，只有最高修订版本除外。

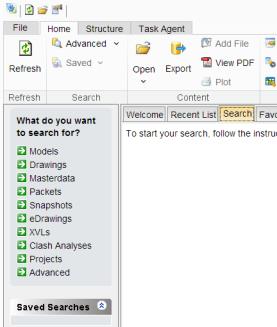

搜索
使用搜索选项卡来查找您的模型、绘图以及其他设计数据。
1. 单击主页，然后在搜索组中单击
高级旁的箭头来从数据库搜索项目。也可单击工作区栏上的搜索选项卡，并在左窗格中指定搜索选项。
高级旁的箭头来从数据库搜索项目。也可单击工作区栏上的搜索选项卡，并在左窗格中指定搜索选项。
2. 使用搜索功能的提示：
◦ 按常用值 (例如材料) 将项目分类。在 DB 属性对话框中查找项目值。
◦ 在查询中使用 * 作为通配符。
◦ 保存查询以供日后使用。借助从前保存的搜索结果，只需单击一下就可找到所需的数据。左窗格会列出您在已保存搜索窗格下的搜索结果。

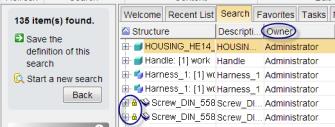

3. 左窗格会在详细信息部分显示找到的项目数、所选项目的说明，并列出已保存搜索。
请注意，该表格会显示项目归谁所有 (拥有者)。小黄锁表示该项目不能覆盖。
收藏夹
可以在收藏夹选项卡页面中创建常用模型的列表，类似于在网页中创建书签。
要将项目添加到收藏夹列表，可单击主页，然后在实用工具组中单击
添加到收藏夹。也可右键单击最近列表选项卡页面中的项目，并选择添加到收藏夹。
添加到收藏夹。也可右键单击最近列表选项卡页面中的项目，并选择添加到收藏夹。
1. 可以按项目、客户或发布日期组织模型，如下所示：
◦ 单击主页，然后在实用工具组中单击组织收藏夹。
◦ 组织收藏夹对话框随即打开。可以创建、删除或重命名文件夹，或在文件夹之间移动项目，以及从收藏夹列表中移除项目。
◦ 单击确定完成操作。

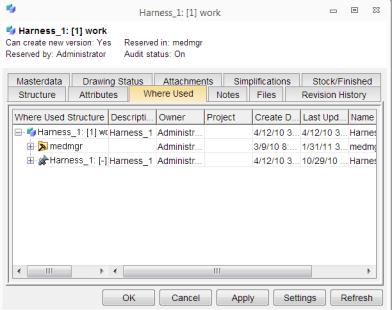

DB 属性
单击主页，然后在编辑组中单击 DB 属性。DB 属性对话框随即打开。DB 属性对话框包含以下选项卡：
DB 属性。DB 属性对话框随即打开。DB 属性对话框包含以下选项卡：• 主数据：显示与所选项目关联的主数据的相关信息。
• 绘图状况：显示与所选项目关联的绘图的相关信息。
• 附件：显示除与所选项目链接的模型、绘图和主数据外的所有文件。
• 简化：显示与所选项目关联的简化的相关信息。
• 坯件/成品：显示与所选项目关联的坯件/成品的相关信息。
• 结构：显示所选项目的结构。
• 属性：显示创建日期、说明和注解等与所选项目相关的信息。单击编辑以及完整复选框以修改信息。
• 使用位置：显示包含所选项目的所有父装配。使用位置 结构列显示 2D/3D-链接，用于表示存在与所选项目相关的 2D 绘图。
• 注解：显示在保存操作期间添加的更改注解信息。
• 文件：显示与所选项目相关的所有文件。
• 修订版历史记录：显示所选项目的所有修订版本。
DB 属性选项卡将根据是否选择了主数据、模型或绘图而有所不同。
