从 Creo Elements/Direct Model Manager 加载模型
使用 Creo Elements/Direct Model Manager 数据库中的模型时，可利用以下功能强大的选项：
• 在一个装配中使用特定模型的不同修订版本来进行“假设”分析。
• 轻松标识您或他人是否已保留该模型。
• 当您使用的某个模型在数据库中发生变化时接收通知。
将模型从 Creo Elements/Direct Model Manager 加载到 Creo Elements/Direct Modeling
1. 在 Creo Elements/Direct Modeling 中启动新会话并启动 Creo Elements/Direct Model Manager。
2. 在 Creo Elements/Direct Model Manager 中，单击工作区栏中的最近列表选项卡。

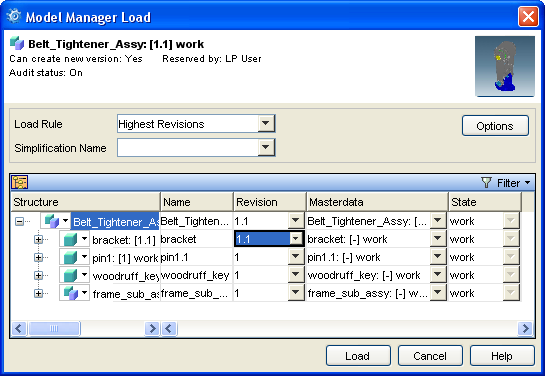

3. 右键单击工作区中的模型 (与您在第 1 部分使用的类似)，然后单击加载。Creo Elements/Direct Model Manager 使用装配的最新修订版本。将打开 Model Manager 加载对话框。或者，也可以双击该模型。
4. 从 Model Manager 加载对话框中的几个加载选项中进行选择：
◦ 选择加载规则以指定要使用的版本。
关于加载规则 | ||
|---|---|---|
默认情况下，Creo Elements/Direct Model Manager 会在装配中加载所有模型的最高修订版本。使用按存储将安上次存储时的修订版本加载装配，或选择特定零件的特定修订版本。
|
◦ 选择加载类型以按需加载数据。单击
旁边的箭头可选择加载类型。默认值为整个几何。
旁边的箭头可选择加载类型。默认值为整个几何。 | 可通过选择轻量化或部分加载来节省大量下载时间和磁盘空间。 |
关于加载类型 | ||
|---|---|---|
有三种加载类型：完整、轻量化和部分。“完整”将加载完整的模型 (默认)。轻量化将加载模型的 3D 表示。“部分”只加载模型的结构。 处理非常大的装配时，可通过仅为计划要修改的模型加载完整模型文件来减少加载时间和改善 Creo Elements/Direct Modeling 性能。在 Creo Elements/Direct Modeling 结构浏览器中，使用更改加载类型命令可轻松更改加载类型。更改加载类型命令仅用于单个零件，因此它比多个项目上的重新加载或更新要慢得多。
|
5. 单击加载，然后模型会在 Creo Elements/Direct Modeling 中加载。
在 Creo Elements/Direct Modeling 中修改模型
在修改模型时，请参阅其他 Creo Elements/Direct Model Manager 功能。
1. 对模型进行一些更改。Creo Elements/Direct Model Manager 知道本地模型与数据库中的模型不同：已本地修改将显示在 Creo Elements/Direct Modeling 结构浏览器的模型的旁边。
2. 将模型保存到 Creo Elements/Direct Model Manager。从保存对话框中选择主修订版本作为保存类型，并添加更改注解对修改进行说明。
关于更改注解 | ||
|---|---|---|
在保存对话框中，单击  以打开“更改注解”对话框。更改索引中的数字为模型的修订版本。• 键入说明更改的备注。 • 键入更改注解的标题。 要在以后查看更改注解，请打开 DB 属性菜单，然后单击注解选项卡。
|
它能为您所用吗？
您已加载并修改了 3D 数据。现在，使用加载功能查看您的选项，您会发现从数据库加载数据的好处：
• 仅使用您需要的数据。
• 查看数据的属性。
• 当有同事更改了某个模型时，您立刻就会知道。

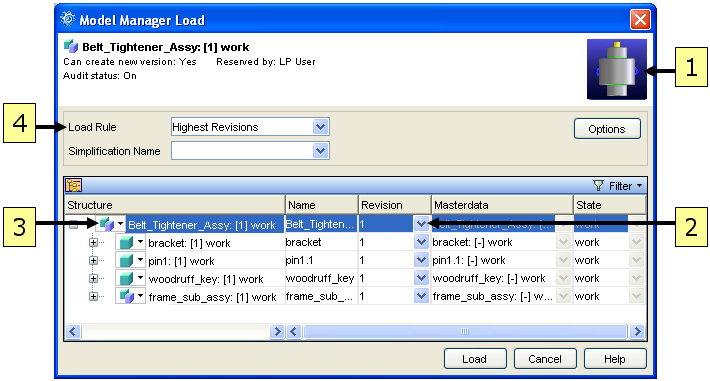

浏览 Creo Elements/Direct Model Manager 加载对话框 |
|---|
 1. 预览：模型的缩略图。 2. 修订版本：选择要加载的修订版本。您可以为每个零件选择不同的修订版本。 3. 加载类型：单击向下箭头可访问加载类型：完整、轻量化和部分。 4. 加载规则：为整个装配选择加载规则。选择修订版本将覆盖加载规则。 |
请在您的系统中尝试此操作
• 只加载需要的几何。
◦ 使用轻量化加载类型将数据从 Creo Elements/Direct Model Manager 加载到 Creo Elements/Direct Modeling。在 Model Manager 加载对话框中，单击 旁边的箭头并选择轻量化模型。请注意，结构浏览器中的模型图标和装配图标的外观有所不同 - 颜色深浅有差别。现在，尝试在 Creo Elements/Direct Modeling 中修改模型。您会从 Creo Elements/Direct Modeling 收到错误消息。现在，请更改加载类型。右键单击模型并选择更改加载类型。
旁边的箭头并选择轻量化模型。请注意，结构浏览器中的模型图标和装配图标的外观有所不同 - 颜色深浅有差别。现在，尝试在 Creo Elements/Direct Modeling 中修改模型。您会从 Creo Elements/Direct Modeling 收到错误消息。现在，请更改加载类型。右键单击模型并选择更改加载类型。• 使用其他加载规则加载模型。
a. 加载并修改零件。仅将零件保存为新的修订版本。(不要在装配级别执行自上而下的保存。)
b. 使用加载规则按存储在 Creo Elements/Direct Modeling 中重新加载装配。装配会使用未修改过的旧零件。
c. 使用加载规则最高修订版本在 Creo Elements/Direct Modeling 中重新加载装配。装配会使用修改过的最新版本的零件。
• 查看模型和主数据的属性。
◦ 从工作区中，右键单击主数据并选择 > 。单击编辑复选框更改零件的说明，选择不同的材料，键入一个不同的名称，然后选择零件类型并指定单位。
◦ 回到工作区，右键单击装配/模型，然后选择 > 。单击结构栏将修订版本顺序从升序更改为降序。打开其他选项卡以查看附加的装配信息。
• 查看模型的状态。
◦ 从工作区中，单击一个模型。使用详细信息窗格标识装配中零件和模型的状态：批准、已发布和工作。
• 接收更改通知。
如果您正在处理的模型发生更改，Creo Elements/Direct Model Manager 会向 Creo Elements/Direct Modeling 发送弹出通知。
a. 单击工作区栏中的最近列表选项卡。右键单击模型并选择 > 。
b. 单击编辑并在 Description_2 中键入说明。
c. 单击应用和确定。
d. 在 Creo Elements/Direct Modeling 中，单击 > > 。Creo Elements/Direct Modeling 的右下角将弹出一条消息通知。
e. 单击该通知，模型会在结构浏览器中突出显示，几何会在视区中突出显示。
f. 在 Creo Elements/Direct Model Manager 中，右键单击工作区栏中的通知选项卡。将显示通知时间和任务警告。
