加载模型或装配
 |
您正在 Creo Elements/Direct Modeling 外运行 Creo Elements/Direct Model Manager (请参阅限制)。如要保存变更，请从 Creo Elements/Direct Modeling 启动和停止 Creo Elements/Direct Model Manager。
|
如果加载选项不可用，则表示您尚未安装可加载模型的程序。您必须在系统上安装 Creo Elements/Direct Modeling 或 Model Explorer 才能加载模型。
通过 Creo Elements/Direct Model Manager，您可以将所有或部分装配从 Creo Elements/Direct Manager Server 数据库加载到 Creo Elements/Direct Modeling。您也可以加载装配中不同版本的模型。
要从 Creo Elements/Direct Model Manager 中加载模型：
1. 双击您要加载的模型，或右键单击该模型并选取加载。模型会立即加载至 Creo Elements/Direct Modeling，或者加载对话框随即打开。
 |
2. 如果适用，可以选取加载规则和简化。简化仅适用于完全加载的模型，因为设计简化没有轻量化模型。
3. 从项目图标旁边的下拉菜单中为模型中的每个装配和零件选择加载类型。加载类型为：
◦ 整个几何 - 加载所有模型信息。
◦ 部分 (仅结构) - 仅加载元数据。您无法查看模型，但可更改装配结构。
◦ 轻量化模型 - 如果您仅需要查看模型的图形表示，则可加载轻量化模型。如果您之后决定修改最初作为轻量化模型加载的零件，则 Creo Elements/Direct Modeling 将自动从 Creo Elements/Direct Model Manager 中重新加载该零件的整个几何。
加载装配时，“加载”对话框将提供用于排序、查看和过滤零件与装配的工具。
◦ 单击列标题以基于条目在该列中的值对其进行分类。
◦ 单击
以在树模式与平整模式之间切换。
以在树模式与平整模式之间切换。◦ 单击
过滤器以启用或禁用过滤器。单击
以选取是否仅显示可修改的的项目，或仅显示不可修改的项目。在过滤器已启用时，由过滤器所匹配的项目的编号将显示在对话框的底部。
过滤器以启用或禁用过滤器。单击 以选取是否仅显示可修改的的项目，或仅显示不可修改的项目。在过滤器已启用时，由过滤器所匹配的项目的编号将显示在对话框的底部。4.
单击选项以设置加载选项。
◦ 完成加载后刷新状况：将在加载模型之后，刷新 Creo Elements/Direct Modeling 中的状况。您可在首选项中设置默认值。
◦ 加载和保存时最小化窗口：将在加载文件之后最小化“工作区”。
◦ 通过主数据加载：将 BOM 属性从 Creo Elements/Direct Modeling 传递至 Creo Elements/Direct Model Manager 时需要加载主数据。如果您不需要设置 BOM 属性，则您可以关闭此选项以使大型装配的加载速度更快。您可在首选项中设置默认值。
◦ 加载为零件/装配版本：当您将模型加载到 Creo Elements/Direct Modeling 中，并且已经将该零件的一个版本加载到当前会话中时，您可以将该模型加载为共享零件或零件/装配版本。如果未单击此复选框，则 Creo Elements/Direct Model Manager 会将现有模型的新实例加载为共享零件。如果单击此复选框，则 Creo Elements/Direct Model Manager 会将现有模型的新实例加载为零件/装配版本。选择此选项时，Creo Elements/Direct Model Manager 将为您提供附加选项以评估和管理来自 Creo Elements/Direct Modeling 中的 Creo Elements/Direct Model Manager 菜单内的版本。
◦ 加载为零件/装配版本可反映当前 Creo Elements/Direct Modeling 设置 (在 Creo Elements/Direct Modeling 的加载对话框中设置)。如果更改了加载为零件/装配版本的设置，则加载操作会遵循当前设置。结束 Creo Elements/Direct Modeling 会话后，该设置不会保留；下次启动 Creo Elements/Direct Model Manager 时，会再次应用反映了 Creo Elements/Direct Modeling 设置的加载选项。
加载为零件/装配版本如果是由管理员配置，则可能会被设置和保护，而不管 Creo Elements/Direct Modeling 的设置为何。在这种情况下，Creo Elements/Direct Model Manager 会将模型加载为版本而非共享零件。
◦ 加载后位置：Creo Elements/Direct Modeling 将在加载之后立即打开位置对话框，并且已加载的零件/装配也会被选择。
◦ 将锁定的更改装配设置为已修改：当您所加载的装配的子零件版本低于或高于与装配一起存储的子零件版本时，控制是否将已锁定的装配标记为已修改。单击此复选框后，如果执行自上而下的保存操作，则会将装配标记为已修改，以便您能够创建装配的新版本。但是，贵公司的 XML 配置文件可能不允许您创建您未保留的装配的新版本。当贵公司的 XML 配置允许您创建装配的新版本，并且您要在保存零件时创建装配的新版本时，可选中此选项。
如果未单击该复选框，则系统不会将装配标记为已修改，并且您仍然可以执行自上而下的保存操作，而不强制您创建装配的新版本。如果贵公司的 XML 配置文件不允许您创建装配的新版本，或者如果您不想在保存零件时创建装配的新版本，则使用此选项。
◦ 使用默认加载规则加载根项：Creo Elements/Direct Model Manager 将默认加载规则用于根项及其子项。如果未单击此复选框，则 Creo Elements/Direct Model Manager 会加载所选版本的根项，并将默认加载规则用于子项。
◦ 加载容器：选中此选项时，系统会加载装配中的任何容器及其内容。您可在首选项中设置默认值。
必须完全加载模型才能加载模型的容器。如果单击加载容器复选框，并且将装配的加载类型设置为轻量化模型，则 Creo Elements/Direct Model Manager 会将所有具有容器的模型的加载类型设置为“整个几何”。如果您随后将模型的加载类型更改为轻量化模型，则不会加载其容器。
◦ 加载容器 (简化)：选中此选项时，系统会加载装配中的任何容器及其内容。您可在首选项中设置默认值。
如果未选中此复选框，则会部分加载简化容器。
| | 简化容器与使用  和不同 3D 类型属性的常规容器不同。对于在 Creo Elements/Direct 20.6 之前创建的简化容器，必须将其重新加载并保存，然后才能应用此选项。 |
◦ 加载不可分项：不可分装配将完全加载到 Creo Elements/Direct Modeling 中。如果未单击此复选框，则会部分加载不可分装配。
5. 单击加载。
要加载同一个模型的两个版本：
加载同一个模型的两个版本时，Creo Elements/Direct Model Manager 将为您提供附加选项以评估和管理来自 Creo Elements/Direct Modeling 中的 Creo Elements/Direct Model Manager 菜单内的版本。
1. 从 Creo Elements/Direct Model Manager 中加载一种版本的模型。
2. 返回至 Creo Elements/Direct Model Manager，并选择该模型的其他版本。
3. 单击加载。在加载对话框中单击选项，然后单击加载为零件/装配版本复选框。
4. 在 Creo Elements/Direct Modeling 结构浏览器中选择零件/装配版本后，您可以设置以下值：
◦ 逐个比较本地模型和数据库模型 - 加载模型的数据库版本，并比较本地模型和数据库模型。
◦ 用本地模型替换数据库模型 - 执行保存操作以将本地模型存储为新的版本或覆盖数据库版本。
◦ 用数据库模型替换本地模型 - 本地模型上执行数据库模型的重新加载。
如果已经比较了版本并且想要修改零件/装配版本，请选择用比较模型替换原始模型。Creo Elements/Direct Modeling 会将版本转换为可修改的模型，并自动从“结构浏览器”中删除原始模型。
要在单个加载操作中加载同一个模型的多个版本：
Creo Elements/Direct Model Manager 允许您在一次加载操作中加载 Creo Elements/Direct Modeling 中模型的多个版本。

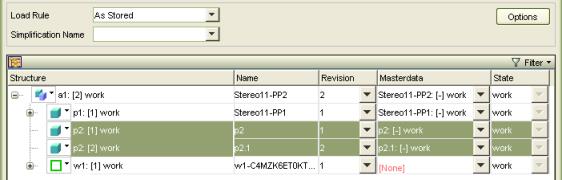

1. 右键单击要加载到 Creo Elements/Direct Modeling 中的装配，然后在快捷菜单中单击加载。将打开加载对话框。
2. 在加载规则框中选择按存储。
3. 选择要加载的模型的多个版本。
4. 单击加载。
| | 您可以在加载对话框中独立地更改共享零件的版本。 |
要仅加载装配的零件：
Creo Elements/Direct Model Manager 允许您加载装配的一个零件而不必加载装配中的所有零件。
1. 右键单击工作区中的某个装配，然后在快捷菜单中单击加载。装配通过
来标识。加载对话框随即打开，并且装配将显示在结构浏览器中。
来标识。加载对话框随即打开，并且装配将显示在结构浏览器中。2. 在结构浏览器中，选择顶级装配旁的框中的部分 (仅结构)。
| | 您不能部分加载不可分离的对象。 |
3. 选择整个几何来完全加载子装配和模型。您也可选取加载轻量化模型。
| | 您不能将不可分离的装配加载为轻量化模型。 |
4. 您可以在修订版本列中为每个加载的模型选择一个版本。
5. 选择加载规则、简化和选项 (如果适用)。
6. 单击加载。
在部分加载中，整个装配将显示在结构浏览器中，但是仅会加载指定的几何元素。未加载的元素会在结构浏览器中显示为中空模型或装配图标。要加载这些元素，请突出显示这些元素，然后在工具栏中单击重新加载 3D。
| | 使用“重新加载”选项来重新加载任何几何，但是要记得在重新加载之前要保存任何您不想丢失的更改。 |
要重新加载模型：
重新加载模型或装配时，您将用数据库中的版本替换 Creo Elements/Direct Modeling 会话中的模型或装配。如果您仅需要更改加载类型，请使用更改加载类型。
1. 在 Creo Elements/Direct Modeling 中，单击 > > 。或者，右键单击“结构浏览器”中的模型或装配，然后在快捷菜单中单击 > 。重新加载 3D 对话框将打开。
2. 单击对象并在结构浏览器或视区中选择模型或装配。
3. 如果该对象被共享或者具有多个版本，则重新加载 3D 对话框将会展开以显示类型。
4. 从下列类型中选择重新加载的类型：
a. 实例 - 仅替换对象的选定实例。
b. 内容 - 替换选定对象的所有共享实例。
c. 所有版本 - 替换选定对象的所有版本。
6. 单击 确定。将打开加载对话框。
7. 选取加载规则、简化、加载类型、版本和选项。
8. 单击重新加载。
| | 如果您正在重新加载一个装配，对话框将允许您展开该装配，但是您不能选取要重新加载的单个模型。如果突出显示单个模型，则仍会重新加载整个装配。 |
要在不丢失本地修改的更改的情况下重新加载：
更新会在会话中从数据库重新加载模型，而不丢失局部修改。
更新命令的加载规则可为更新操作指定零件和装配的版本。
当 Creo Elements/Direct Model Manager 检测到数据库中的版本与会话中的版本之间的差异时：
• 如果您尚未修改会话装配，则会将已添加到数据库中的零件和装配添加至会话装配。
• 如果您修改了已在数据库中删除的零件，则会将会该零件移动到根目录。
• 如果您尚未修改已在数据库中修改的零件，则该零件将被重新加载。
a. 在 Creo Elements/Direct Modeling 中，单击 > > 。或者，右键单击“结构浏览器”中的模型，然后在快捷菜单中单击 > 。更新对话框随即打开。
b. 单击对象并在结构浏览器或视区中选择模型或装配。
c. 如果该对象被共享或者具有多个版本，则更新对话框将会展开以显示类型。
d. 从下列类型中选择重新加载的类型：
i. 实例 - 仅替换对象的选定实例。
ii. 内容 - 替换选定对象的所有共享实例。
iii. 所有版本 - 替换选定对象的所有版本。
• 单击 确定。更新对话框随即打开。
• 选取加载规则、简化、加载类型、版本和选项。
• 单击更新。
要更改模型的加载类型：
您可将一个模型替换为同一模型的不同加载类型。如果您要加载一个不同的版本，或通过不同的加载规则或加载选项进行加载，请使用重新加载。更改加载类型命令仅用于单个零件，因此它比多个项目上的重新加载或更新操作要慢得多。
要部分或全部加载一个模型或将其加载为轻量化模型，
1. 在 Creo Elements/Direct Modeling 中加载零件或装配。
2. 在 Creo Elements/Direct Modeling 中单击 > > > 或完整或轻量化。或者，右键单击“结构浏览器”中的模型，然后在快捷菜单中单击 > > 或完整或者轻量化。将打开对应的对话框。
3. 单击对象，然后选择模型。
4. 单击确定完成操作。
要重新加载通过 3D 方框，
1. 在 Creo Elements/Direct Modeling 中加载零件或装配。
2. 在 Creo Elements/Direct Modeling 中单击 > > > 。或者，右键单击“结构浏览器”中的模型，然后在快捷菜单中单击 > > 。通过 3D 方框更改加载类型对话框随即打开。
3. 单击参考，然后从“结构浏览器”或视区中选择一个参考零件。可在通过 3D 方框更改加载类型对话框中获得 3D 方框相对于参考零件的 X、Y 和 Z 坐标的值。
| | 您可通过在通过 3D 方框更改加载类型对话框中更改 X、Y 和 Z 坐标的值，或通过拖动 3D CoPilot 增大 3D 方框的尺寸。 您不能旋转 3D 方框。 |
4. 单击类型，然后选择一种加载类型。
5. 如果您还要更改参考零件的加载类型，请单击包括参考。
6. 单击确定完成操作。
要在 Creo Elements/DirectModel Manager 工作区中查看位置和体积属性，
1. 在 Creo Elements/Direct Model Manager 工作区中右键单击空白区域。将打开一个快捷菜单。
2. 单击 > 。MODEL_3D 属性对话框随即打开。
3. 单击边界框以查看位置属性。
4. 单击体积以查看体积属性。
5. 单击确定完成操作。
要加载坯件/成品关系：
1. 在 Creo Elements/Direct Modeling 中选择您想要加载的包含坯件/成品关系的装配。
2. 单击鼠标右键，然后在快捷菜单中单击加载。将打开加载对话框。
3. 选择坯件/成品关系的加载规则和修订版本。
4. 要部分加载坯件/成品关系：
a. 在 Creo Elements/Direct Model Manager 中，单击 > > 。首选项对话框随即打开。
b. 清除加载坯件。
| | 对加载坯件所做的更改会在下次加载操作时生效。 |
6. 您也可从 Creo Elements/Direct Modeling 结构浏览器中右键单击精加工零件，然后单击 > 或加载坯件以从 Creo Elements/Direct Modeling 会话中移除坯件或在其中查看坯件。
| | 如果部分加载坯件/成品关系，则在 Creo Elements/Direct Modeling 结构浏览器中，表示将从  更改为  。 |
7. 如果将精加工零件加载为轻量化模型，则坯件/成品关系和对应的坯件将在 Creo Elements/Direct Modeling 结构浏览器中不可见。
8. 单击加载完成此操作。
| | 即使在 Creo Elements/Direct Model Manager 已启用时，您也始终可以通过在 Creo Elements/Direct Modeling 菜单栏中单击 > 来加载存储于本地文件系统的模型。这些模型不会存储在数据库中，除非将它们保存到 Creo Elements/Direct Model Manager。 Creo Elements/Direct Manager Server 20.6 及更高版本将在 Windows 上支持文件大小超过 2GB 的文件。 |
