将模型保存到 Creo Elements/Direct Model Manager
在 Creo Elements/Direct Model Manager 中保存 3D 模型和 2D 绘图以便于使用和重用。Creo Elements/Direct Model Manager 会时刻跟踪产生的修订版本，因此您不会丢失任何数据。
使用 Creo Elements/Direct Model Manager，您可以控制：
• 模型或绘图的所有权：拥有模型或绘图的人员可以保留或取消保留它以便他人进行处理。
• 模型或绘图的修订版本：创建主修订版本、副修订版本，或覆盖现有模型或绘图。
• 模型或绘图的状态：工作 (任何人都能够修改和覆盖)、审批 (只有所有者能够覆盖)、已发布 (任何人都不能覆盖)。
这三种状态共同构成了设计者的角色和权限。您无法再随意变动文件系统。
几个关键术语
Creo Elements/Direct Model Manager 使用三个关键术语来描述设计数据的类型：
• 模型：实际零件的 3D 表示形式。
• 绘图：实际零件的 2D 表示。
• 主数据：构成完整制造零件的相关模型、绘图以及工程文档的集合。
两个术语都有其自身的属性并相互关联。模型或绘图可与多个主数据相关。主数据可以包含多个模型或绘图。
要开始使用 Creo Elements/Direct Model Manager，请先保存一个属于您自己的小装配。确保已启动 Creo Elements/Direct Modeling 和 Creo Elements/Direct Model Manager！
将模型保存到 Creo Elements/Direct Model Manager
2. 单击视图，然后在窗口组中单击
工具栏旁的箭头。
工具栏旁的箭头。3. 单击 Model Manager。将打开 Model Manager 工具栏。停放该工具栏以方便访问。
4. 查看装配或模型是否已存在于 Creo Elements/Direct Model Manager 数据库中。在 Creo Elements/Direct Modeling 中的 Creo Elements/Direct Model Manager 工具栏上单击刷新
。Creo Elements/Direct Model Manager 将提取有关您刚刚加载的模型的信息、检查数据库是否已经知道您的模型，并更新结构浏览器，如下所示：
。Creo Elements/Direct Model Manager 将提取有关您刚刚加载的模型的信息、检查数据库是否已经知道您的模型，并更新结构浏览器，如下所示：如果模型在该数据库中不存在，则在 Creo Elements/Direct Modeling 中的模型旁边会显示新建。
 | 名称左侧的小磁盘图标  指示该模型需要保存到 Creo Elements/Direct Model Manager。 |
如果模型在数据库中已存在；
◦ 如果结构浏览器中显示最新，则无需执行任何其他操作。您的版本为最新版本。
◦ 如果结构浏览器中出现需要更新，则表示该模型与 Creo Elements/Direct Modeling 会话中的模型不同步。从 Creo Elements/Direct Model Manager 加载最新版本的模型。读取从 Creo Elements/Direct Model Manager 加载模型

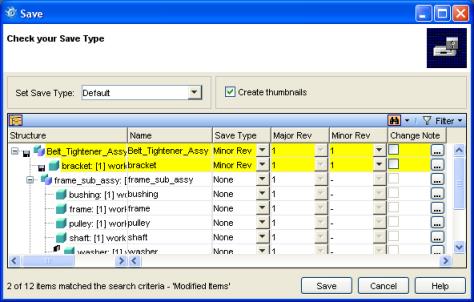

5. 在结构浏览器中右键单击顶级装配并选择 > 。将打开 Creo Elements/Direct Model Manager 保存对话框，并且您的装配将会列在结构浏览器中：
保存对话框布局
保存对话框包含模型的高级编辑选项以及主数据属性。通常情况下，使用默认值即可。
◦ 在 Creo Elements/Direct Model Manager 中展开结构时，会注意到它与 Creo Elements/Direct Modeling 非常类似。单击结构列标题可更改排序顺序。
◦ 当模型在数据库中不存在时，保存类型为新建条目。
◦ 可以覆盖公司的主修订版本和副修订版本的标准编号：在字段中键入一个数字或字母。管理员可配置不同的默认修订方案。
6. 单击保存可保存模型。Creo Elements/Direct Modeling 结构浏览器将显示修订版本编号 [1] 并提示最新。Creo Elements/Direct Model Manager 保存功能可保护数据的完整性。
Creo Elements/Direct Model Manager 通过标识 SysID 和名称冲突来确保数据的完整性。
◦ SysID 冲突是模型标识冲突。在创建零件时，Creo Elements/Direct Modeling 将为该零件创建一个唯一的系统 ID (SysID)。Creo Elements/Direct Model Manager 使用该 SysID 在数据库中注册各个零件。SysID 类似于汽车上的 VIN (汽车标识号)。如论您如何涂漆、更换或改装，汽车的 VIN 总是保持不变。例如，如果从现有零件创建新零件 (比如从螺栓创建螺母)，则这两个零件将具有相同的 SysID。将螺母保存到数据库时，SysID 冲突在 Creo Elements/Direct Modeling 中会显示在零件名称的旁边。有关如何解决 SysID 冲突的信息，请阅读系统 ID。
7. 再保存一些模型和装配以进行练习。
它能为您所用吗？
您已将 3D 数据保存到 Creo Elements/Direct Model Manager。现在，请观察 Creo Elements/Direct Model Manager 工作区并了解使用 Creo Elements/Direct Model Manager 而非文件系统的优势：
• 轻松快速地查找模型。
• 查看模型的状态。
• 查看模型在所有装配中的使用位置。
在您的系统中尝试此操作。
• 查找最近使用过的模型。
◦ 在工作区栏上，单击最近列表选项卡。将看到刚刚保存的装配的顶级主数据。单击 + 展开该结构，以查看作为主数据的子数据的装配。右键单击该装配并选择全部展开，以打开整个结构。
• 标识零件。
◦ 在工作区栏上，单击最近列表选项卡。突出显示模型。在预览窗格中查看其缩略图。在详细信息窗格中查看其所有者、保留者以及其他详细信息。
• 查看模型或零件的当前状况。
◦ 单击装配中的模型并在详细信息窗格中查看其状态。
如果零件具有已发布的版本，或处于审批状态，则您可能会希望重复使用它，因为它具有最终的版本。
如果已发布零件的新版本处于工作状态，则它可能很快便会被更改，因此在其达到稳定状态前，最好不要重复使用。
• 查找在多个装配中使用的模型。
◦ 右键单击在多个子装配中共享的装配中的模型，并选择 > 。单击 "+" 展开模型的结构，查看在该模型上具有依赖项的父项。
