教程摘要

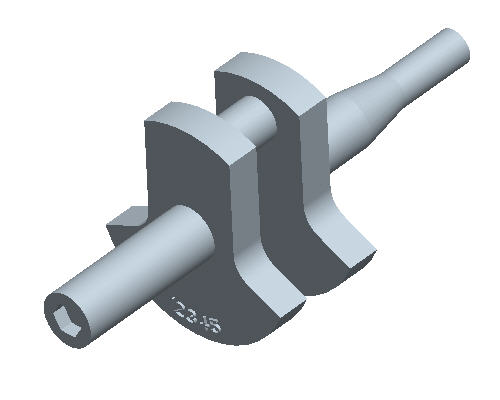

在本教程中，您将创建前一页所示的曲轴。通过创建此零件，您将学习到基本的草绘、标注和约束技巧，它们会为您提供正确创建草绘所需的基础。

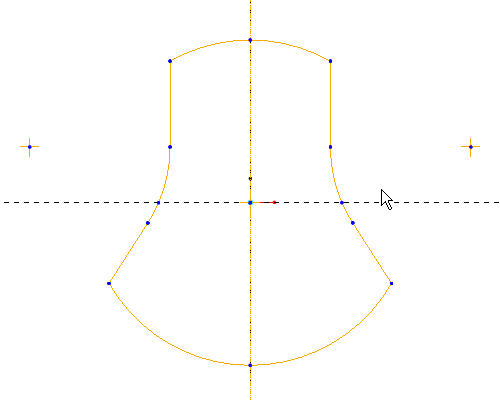

步骤 1：使用草绘图元展开突出项的形状

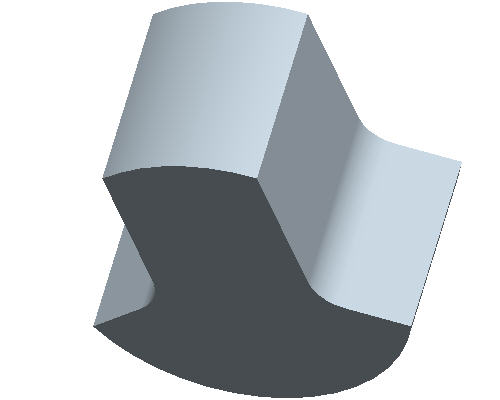

步骤 2：约束和标注突出项草绘并拉伸草绘几何。

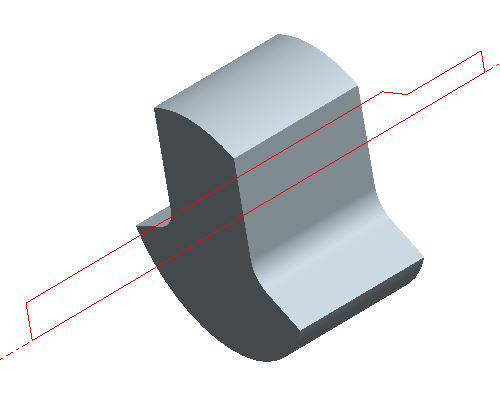

步骤 3：使用草绘图元展开突出轴的形状

步骤 4：标注轴的草绘并拉伸草绘几何

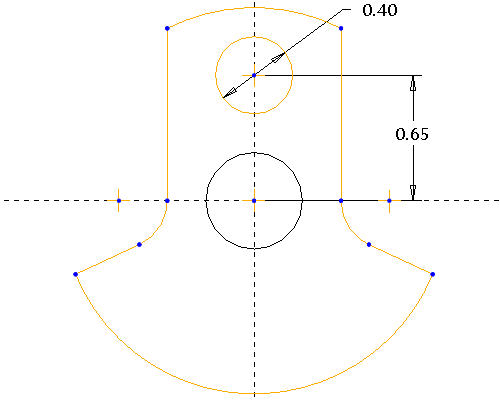

步骤 5：跟踪现有草绘以切去突出项上的几何

步骤 6：在轴上创建一个六边形的切口

步骤 7：修饰突出项中的文本




如果不想在打开 Pro/Engineer 的同时还打开本教程，您也可以单击此处来查看本教程的可打印版本。
