機電



現今的產品將更先進的電子元件加入電子套件中，此套件的複雜度之高、機體之小前所未見。為了能夠順利地設計出這些產品，ECAD 與 MCAD 開發團隊之間需要密切地整合與合作。Pro/ENGINEER Wildfire 4.0 在管道系統、Pro/ECAD 以及與 InterComm 之間的整合方面有明顯的強化。

本教學專區所涵蓋的強化功能:

一些其他強化功能:

帶纜

這項新功能可以精準地掌握帶纜虛擬設計所需的機械和電子層面資訊。可使用分割、摺疊和折彎纜工具來進行帶纜的定義和佈線。Routed Systems Designer 支援邏輯示意圖資訊。這是使用鈑金或掃描時，用來解決問題的一項重大強化功能。

  1. 設定工作目錄為 CABLING。

  2. 「檔案」(File)>「開啟」(Open) 檔案開啟 vcr.asm。

  3. 開啟視圖管理員 ，按一下 「全部」(All) 標籤，啟動「指令帶-開始」(Ribbon-Start)。

  4. 按一下主功能表中的「應用程式」(Applications)>「佈纜」(Cabling)。

  5. 確認基準點 已顯示出來 - 包括它們的標籤。

  6. 選取「配線」(Harness)>「帶」(Ribbon) 來啟動工作配線。
    - 預先定義了具有 15 條導線帶纜的捲軸
    捲軸



啟動配線後，即會啟用新的組件透明度，使未啟動的組件成員以點刻式透明度顯示。可使用 config.pro 選項 dim_inactive_components 來對此加以控制。也可以使用「視圖」(View)>「顯示設定」(Display Settings)>「模型顯示」(Model Display)>「著色」(Shade) 選項來關閉透明度。

  1. 使用「繞線」(Route)>「帶」(Ribbons)>「建立」(Create) 定義新的纜。

  2. 輸入 RIBBON-1 作為名稱。

  3. 選取 15_Cond >「完成選取」(Done Sel)，使用所有導線。

  4. 從「選取纜」(CABLE SEL) 選單中選取「完成選取」(Done Sel)。

  5. 按一下「視圖」(View) ，選取 RIBBON-START。



如果不用搜尋工具來選取入口端，也可以只是啟用座標系統 的顯示。

  1. 定義入口端以開始佈線：

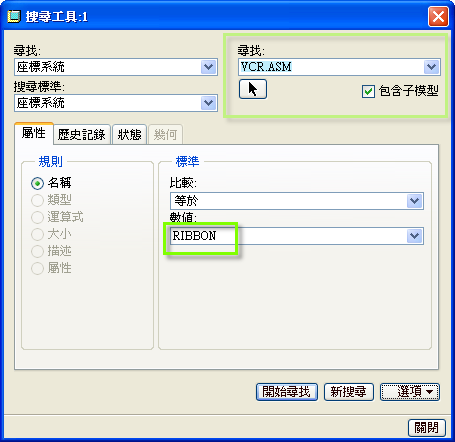

    1. 按一下「搜尋工具」(Search Tool) 或 (CTRL+F)
    2. 在「尋找:」(Look in:) 中輸入開頭的 "VCR" 這幾個字母，Pro/E 會自動幫您完成欄位中其餘的輸入項。
    3. 輸入 RIBBON 作為要搜尋的名稱值

  2. 按一下「開始尋找」(Find Now) 按鈕。
  3. 會為 (2) 位置處的相同連接器找到兩個相符項目。

    注意預先反白項，並選取該項作為起點：

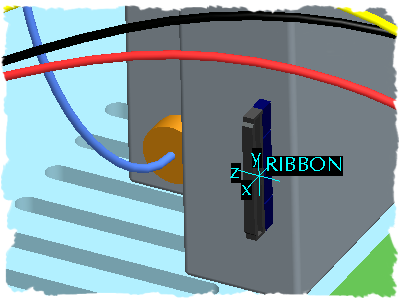

    port1

基準點的命名已顯示出該位置的繞線類型。您不需跳接至該位置，只要點選接近的點即可。

*使用「穿過」(Through) 選項來繞線到標示為 "free-#" 之點處。每個位置以一個綠點加以指示，但每條線都有一條中心線，這些中心線平行排列以形成帶。

  1. 按一下「視圖」(View) ，選取 RIBBON。
  2. 使用已命名的基準點作為導件，完成繞線：
  1. 按一下「視圖」(View) ，選取 RIBBON-END。

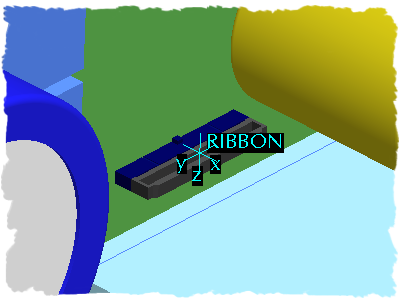

    port2
  2. 選取側選單中的「入口端」(Entry Port) 選項以定義終止。
    1. 使用前面步驟 12 中所示的搜尋工具 (或顯示座標系統)
    2. 尋找並選取 選取 另一個帶座標系統
  3. 選取「完成/返回」(Done/Return) 或按一下滑鼠中鍵完成佈線

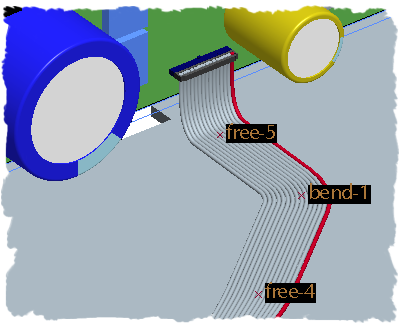

  4. 切換為「厚纜」(Thick Cable) 厚纜顯示 樣式。

導線 1 自動顯示成紅色。

恭喜您，帶纜已佈線完畢！

您已經完成本練習，請繼續進行下一頁的練習。



ECAD-MCAD 協同合作



「ECAD 協同合作」是 Pro/ENGINEER 的可選模組，需搭配特定版本的 InterComm Expert 和 EDAcompare 使用。搶鮮版是提供給使用者的免費試用版。如需瞭解更多資訊，請造訪 www.ptc.com/go/mcadecad/preproduction/。

一般的設計流程需要經過機械與電子設計師的多次版序修訂才能完成。每家公司處理具體任務的方式或有不同，但不免都會遇到使處理規範保持同步以及如何避免重工方面的難題。

在本練習中，我們將瞭解一些正常情況下的基本處理步驟...

第 1 階段

使用 MCAD 建立電路板輪廓，包括重要元件和受限於實體設計的區域。IDF 匯出捕捉此基線，並將其與 ECAD 設計團隊共享。現在 Pro/ENGINEER 可以直接匯出為 .eda 格式。

第 2 階段

ECAD 團隊繼續進行詳細的電子設計。可以使用 InterComm EDAconduit 來匯出更多元化的中性設計版本和 IDF。EDAcompare 有助於確定各版序之間的增量差異，同時可產生與「驗證管理員」搭配使用的 XML 檔案。備妥的變更可透過 XML 與 MCAD 團隊共享。

第 3 階段

與 MCAD 團隊共享包含變更的增量 XML 資料檔案。我們的實戰練習就從這裡開始...

利用 EDA 比較來漸進式匯入 XML

  1. 設定工作目錄為 ECAD。
  2. 「檔案」(File)>「開啟」(Open) 檔案開啟 dback_3_081006.asm。
    - 此代表基線，顯示重要的 ECAD 和 MCAD 元件
  3. 「視圖管理員」(View Manager) 視圖管理員 >「全部」(All) 標籤 > Pcb-Wip
    - 現在檢視 PCB 組件的「底」邊，電路板顯示為透明
  4. 「應用程式」(Applications)>「ECAD 協同合作」(ECAD Collaboration)
    圖標板區域中會出現一個新的工具組：

ECAD 圖標板

  1. 從圖標板啟動「驗證管理員模擬器」(Validation Manager Emulator) vm_emu。

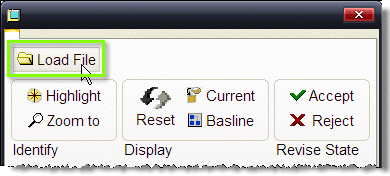

  2. 按一下「載入檔案」(Load File)，然後開啟 \XML\critical_to_final.xml。
  3. 捲動至「傳遞清單」(Transactions List) 的底部。
  4. 選取最後兩個元件：Y600、Y700。
    1. 按一下「目前」(Current) 顯示建議的變更 (未來變更)
    2. 按一下「反白」(Highlight) 以使用選取顏色標示物件。
    3. 按一下「縮放到」(Zoom to) 依序跳到所選物件
  5. 選取「全部」(ALL) 變更
    1. 選取最後一個項目...
    2. 捲動至頂端，按住 SHIFT 鍵並選取第一個項目。
    3. 按一下「接受」(Accept) 接受
    4. 按一下「關閉」(Close) 按鈕
  6. 選取「ECAD 協同合作」(ECAD Collaboration) 圖標板中的「確定」(OK)，執行變更。
  7. 在「變更通知」(Changes Notification) 警示中按「確定」(OK) - 匯入了 992 項變更
    1. 也可以使用「檔案」(File)>「儲存副本」(Save a Copy)... ECAD EDA (*.eda) 來建立下一個基線。



通常會建立與各種電子符號和封裝對應的 MCAD 細節零件庫，以獲得更精確的表示。

第 4 階段

MCAD 團隊繼續並行工作，確保內置的 PCB 與周邊外殼之間無干涉。MCAD 使用者無法使用 ECAD 編寫工具，但可使用 InterComm Expert 來協助促進和傳達變更。

協同合作作業階段與交互反白



我們在同一系統上對此進行模擬，但實際上，它可能是在處於不同位置的團隊成員之間進行的同步設計作業階段。

  1. 在 Pro/ENGINEER 中進行機械設計變更；移動元件。
    1. 「視圖」(View) > PCB-ZOOM1
    2. 開啟模型樹設定檔 ecad_ref_des.cfg，在其中加入「參照指定」(Ref Des) 的欄位
    3. 選取零件 MECH3990010N04 (M300)

    4. 按一下滑鼠右鍵>「編輯」(Edit)
      • x：將 0.22 變更為 0.30
      • y：將 0.23 變更為 0.22
    5. 再生 (CTRL+G)
  2. 啟動 InterComm Expert 5.2；將視窗並排。
    (或使用「教學專區啟動器」系統匣指令 - ECAD 協同合作)



    InterComm 中有好幾種組態設定會影響其行為。選取「瀏覽」(Browse)>「選項」(Options) 進行檢視和/或設定。對於此版本，請確保「一般」(General) 標籤下「載入/儲存」(Load/Save) 面板中的「ASCII 書籤」(ASCII Bookmarks) 處於核取狀態。


    1. 「檔案」(File)>「開啟設計...」(Open Design...) 瀏覽至 ECAD\EDA\06-ecad-mcad-brd-final.eda
      這是完整的詳細設計，包括了密碼輸入器、繞線等。
    2. 「瀏覽」(Browse)>「底視圖」(Bottom View) (U)
    3. 「瀏覽」(Browse)>「填充形狀」(Fill Shapes) (F)
    4. 「瀏覽」(Browse)>「可視性」(Visibility)> 展開 Phy12
    5. 禁用所有項目的可視性，但「參照指定」(Ref Des) 與 「封裝邊界」(Package Boundary) 除外
    6. 「應用」(Apply)>「完成」(Done)
    7. 「查詢」(Query)>「交互反白」(Cross-Highlight)  (請確保已啟用圖示)
  3. 現在回到 Pro/ENGINEER 中...
    1. 「應用程式」(Applications)>「ECAD 協同合作」(ECAD Collaboration)
    2. 利用圖標板選項：
      • 「輸出控制」(Output Control)>「動態」(Dynamic) 模式
      • 如果未核取「選取時傳送」(Send on Select)，也可以使用滑鼠右鍵隨選傳送。
      • 本版本中的縮放選項無法正常執行。

    3. 選取步驟 1 中的被移動元件。
    4. 物件會在 InterComm 中反白成白色
      • 變更後的方位顯示成紅色
      • 如要顯示十字交線，請按 'S'

第 5 階段

ECAD 團隊會檢查及評估建議的變更。執行變更後，會使用 EDAcompare 產生一個新的 XML 檔案。



在「ECAD 協同合作」(ECAD Collaboration) 圖標板的「公用程式」(Utilities) 選項之下，有一些指令可用來與 EDA 檔案之間做比較，並產生增量 XML。

下面兩張圖片顯示了這些以 web 為基礎的工具，使用標題按鈕可將其展開為全視圖。

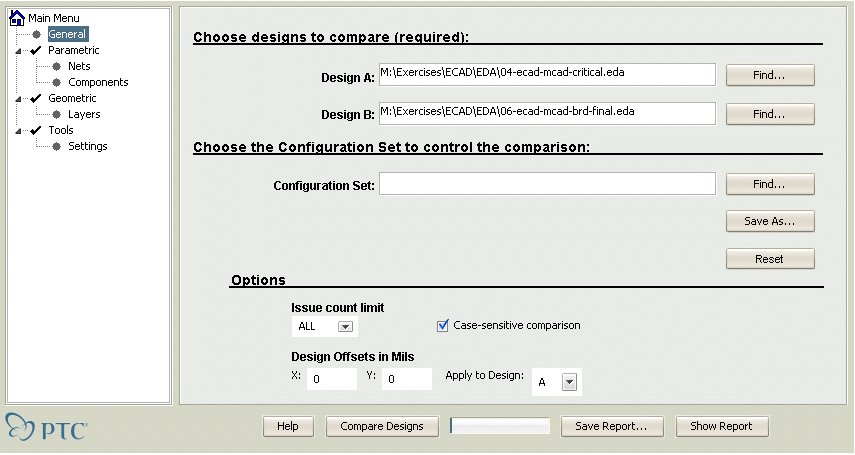

EDAcompare:

EDAcompare

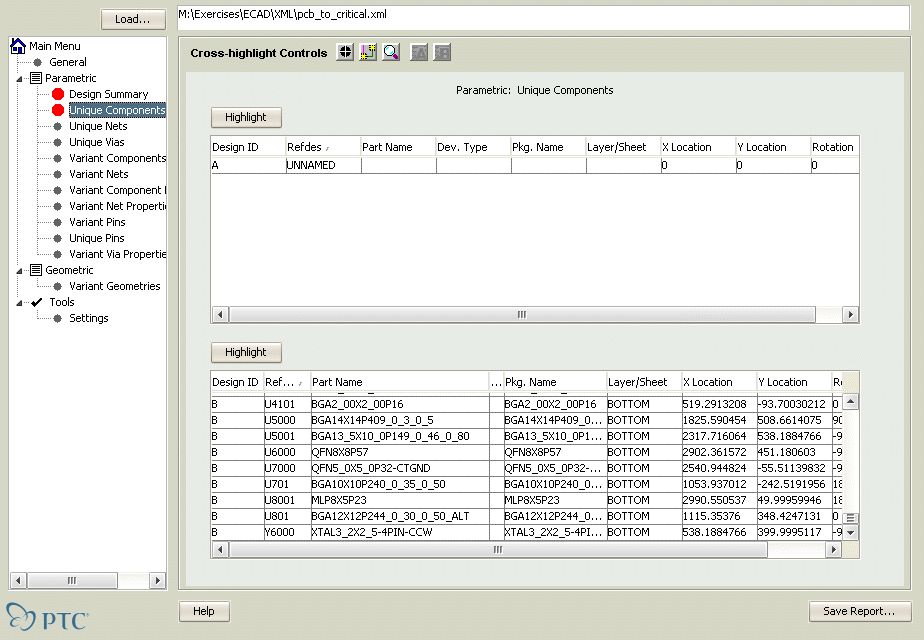

驗證管理員結果:

VM 報告

  1. 選取「ECAD 協同合作」(ECAD Collaboration) 圖標板中的「關閉」(Close) 按鈕。
  2. 「檔案」(File)>「拭除目前的」(Erase Current)>「全選」(Select All) >「確定」(OK)。
  3. 退出 InterComm Expert。

您已完成「機電」教學課程。
