曲面合并

曲面设计

曲面合并

现在，您可以更快速更容易地合并/连接曲面，因为您可以选取多面组！

1. 选取“视图”(View)>“方向”(Orientation)>“重新调整”(Refit) 。

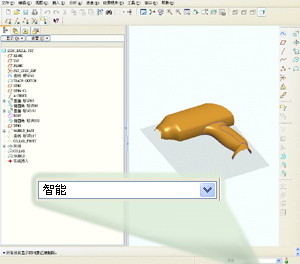

2. 在操控板区域中将“选取过滤”(Selection Filter) 从“智能”(Smart) 改为“面组”(Quilts)。

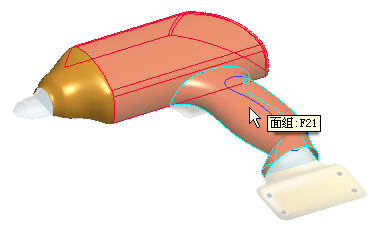

  3. 使用 Ctrl+鼠标左键选取 BODY 和 HANDLE 面组。

4. “编辑”(Edit)>“合并”(Merge) (右侧工具栏中也有)。

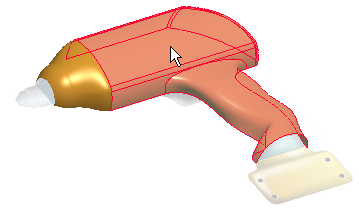

   由于曲面不共享公共边界，所以此工具会自动使用“相交”(Intersect) 选项。
5. 中键单击或单击操控板中的“接受”(Accept) 。

6. 接下来，将 3 个曲面合并为一个特征 (Wildfire 4.0 中的新功能)

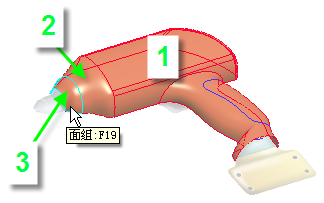

7. 使用 Ctrl+鼠标左键，以指定的顺序选取 3 个面组。

8. “编辑”(Edit)>“合并”(Merge) (右侧工具栏中也有)。这将创建这些所选面组的“合并连接”。

如果在选取“合并工具”前拾取了两个以上的曲面，则系统会自动设置“连接”(Join) 选项。也可以在工具中使用“区域”(Region) (拾取框) 选取。

9. 单击鼠标中键或操控板中的 ，完成“合并”特征。

附加练习:

1. 在模型树中选取 HANDLE 特征。

2. 右键单击>“信息”(Info)>“参照查看器”(Reference Viewer)

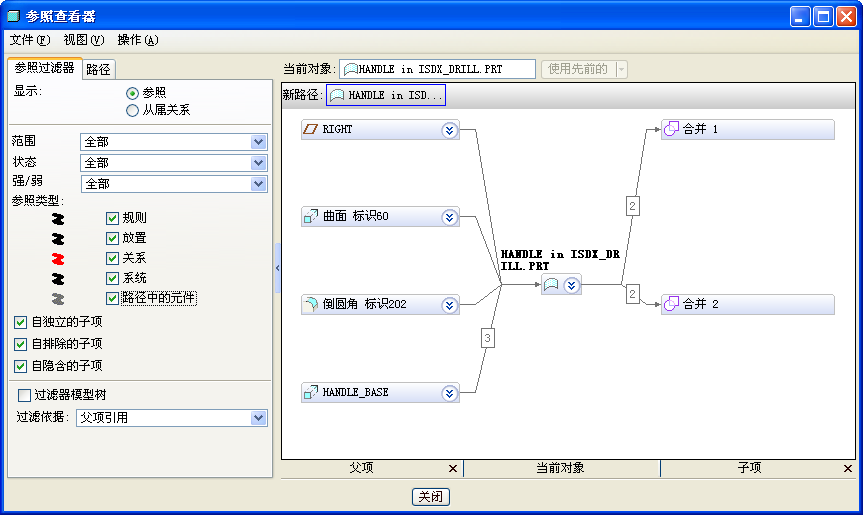

   查看改进后的新参照查看器:

3. 选取“窗口”(Window)>“关闭”(Close) 。

您已完成曲面设计教程。
