曲线克隆
现在造型曲线引入了一些新功能，可以将曲面上的曲线延伸到边界，并且可以在编辑时进行“曲线克隆”。
1. 切换到保存的视图
"CURVE-GHOST"
|
|
接下来的步骤假设您仍在编辑 "HANDLE" 造型特征。如果未编辑此特征，请按前一页所述选取该特征并选取“编辑定义”(Edit Definition)。 |

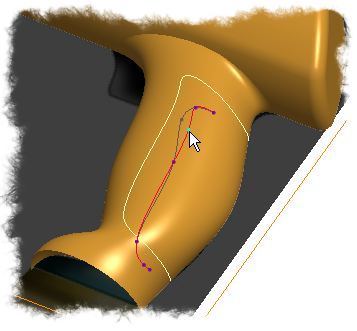

2. 在这一平面曲线上方移动光标...
3. 双击编辑此曲线。
4. 拖动此曲线点，观察曲线克隆。这将使您可以轻松看出起始点！
|
|
注意:“曲线编辑”(Curve Edit) 操控板上有一个名为“显示原始状态”(Show Original) 的复选框，可用来切换克隆曲线。您不妨一试。 |
5. 选取选中标记
以完成曲线编辑
6.现在利用放置“曲面上的曲线”时提供的扩展功能，您可以轻松、稳定地编辑 ISDX。从造型树中选取 "grip" 曲线进行编辑。右键单击并选择“编辑定义”(Edit Definition)。
7. 在操控板中，选取“选项”(Options) 以切换延伸曲线的起点或终点。观察模型以查看其效果。
8. 选取选中标记 以完成曲线编辑
