打开与工艺路线计划关联的制造结构

打开与工艺路线计划关联的制造结构

制造工程师可能需要快速访问和修改与工艺计划、工厂和 BOM 结构相关联的工艺路线计划。通过以下操作，可以在工艺计划工作台 (PPW) 中工艺路线计划的上下文中打开这些结构：

•

“在工厂布局中打开”会显示以下信息：

◦ 与选定工艺路线计划关联的工艺计划树结构

◦ 与工艺计划和工艺路线计划关联的部件

◦ 用于显示工厂布局的“工艺路线计划”选项卡

•

“在工厂布局中，打开关联的上游”或“在工厂布局中，将其作为上游打开”会显示以下信息：

◦ 选定的工艺路线计划或与选定部件关联的工艺路线计划

◦ 树选取器中上游 BOM 结构中的部件

◦ 分配给工艺计划的部件的可视化

操作可用性

只有属于“PTC 制造许可证”配置文件中所述成员的用户，才能访问“在工厂布局中打开”、“在工厂布局中，打开关联的上游”和“在工厂布局中，将其作为上游打开”操作。

这些操作适用于工艺路线计划和部件。这些操作显示为图标，或在以下位置的“操作”菜单或右键单击操作菜单中列出：

• 上游或下游结构的右键单击操作菜单以及 BOM 变换器“工艺计划”选项卡中的“工艺路线计划”表格

• 工艺计划和部件信息页面上“相关”或“相关对象”选项卡中的“工艺路线计划”表格

• 部件或工艺路线计划的信息页面

• “文件夹浏览器”页面

• “搜索结果”页面

• 变更任务的“受影响对象”表格

• 变更通告的“变更汇总”表格

如果有多个工艺路线计划同时与一个部件相关联，系统会显示“工艺路线计划”对话框，您可以在该对话框中选择您要访问的工艺路线计划。

过程

假设以下用例：工艺计划 EngineProcessPlan 与下游部件 Engine 相关联，其中所述的下游部件具有对等上游部件 Engine。工艺路线计划 EngineBostonPlant 与下游一侧的 EngineProcessPlan 相关联。

打开相关结构

要在 PPW 中查看与 EngineBostonPlant 关联的制造结构，请执行以下步骤：

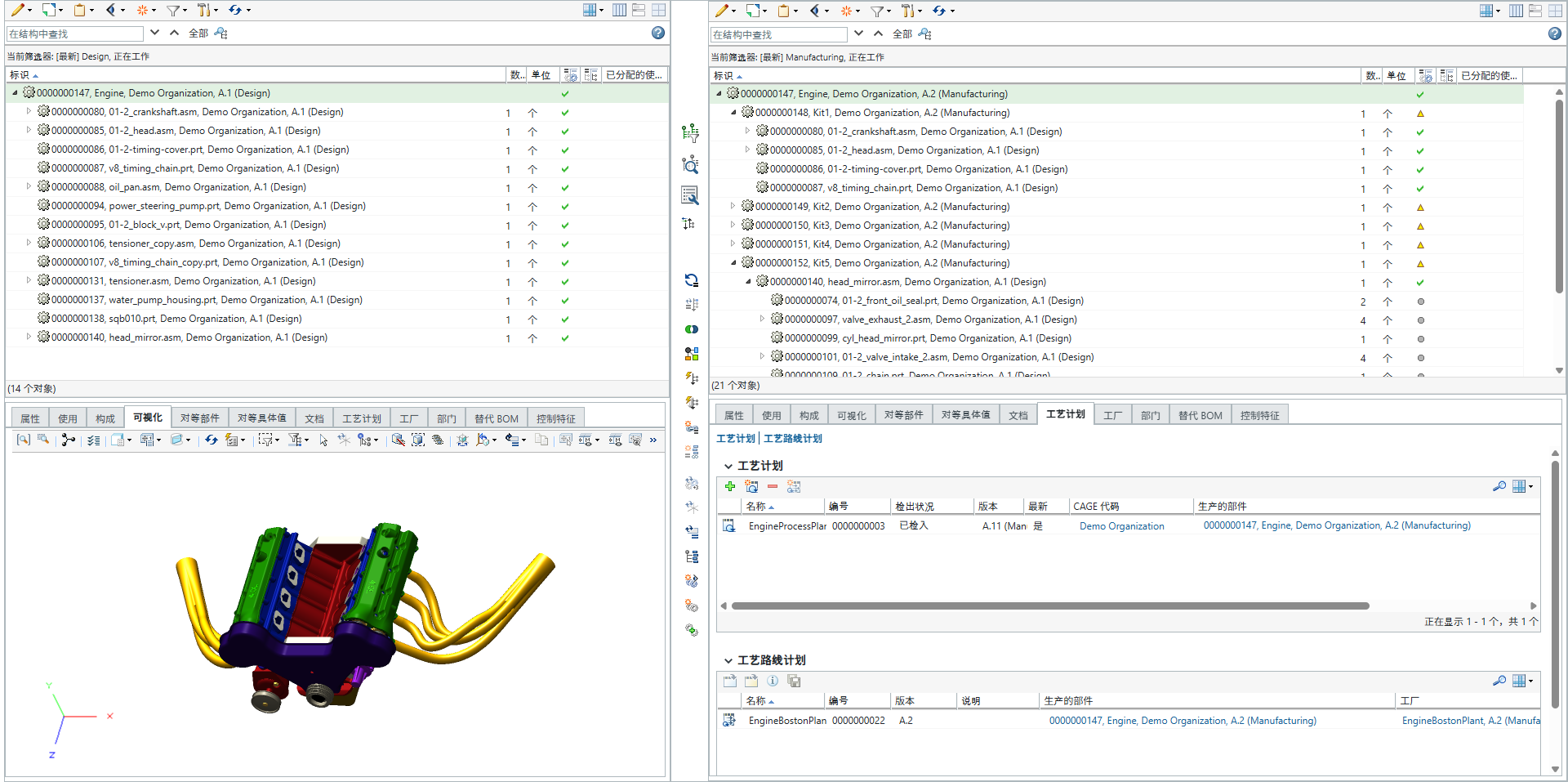

1. 在 BOM 变换器的“工艺计划”选项卡中，选择“工艺路线计划”表格中的 EngineBostonPlant。

2. 单击工具栏中的

，或右键单击 EngineBostonPlant 并选择“在工厂布局中打开”。

只有在多个工艺计划与选定的工艺路线计划相关联时，系统才会打开“在工厂布局中打开”对话框。“在工厂布局中打开”对话框中提供多个工艺计划及其关联部件的相关信息。“在工厂布局中打开”对话框的“工艺计划”表格中显示以下列：

• 名称

• 部件标识

如果多个部件与工艺计划相关联，“部件标识”会显示一个下拉列表。您可以根据业务用例选取工艺计划和部件组合，然后单击工艺计划前面的

“查看信息”操作。然后，系统将在选定的部件和工艺计划上下文中打开工艺路线计划。

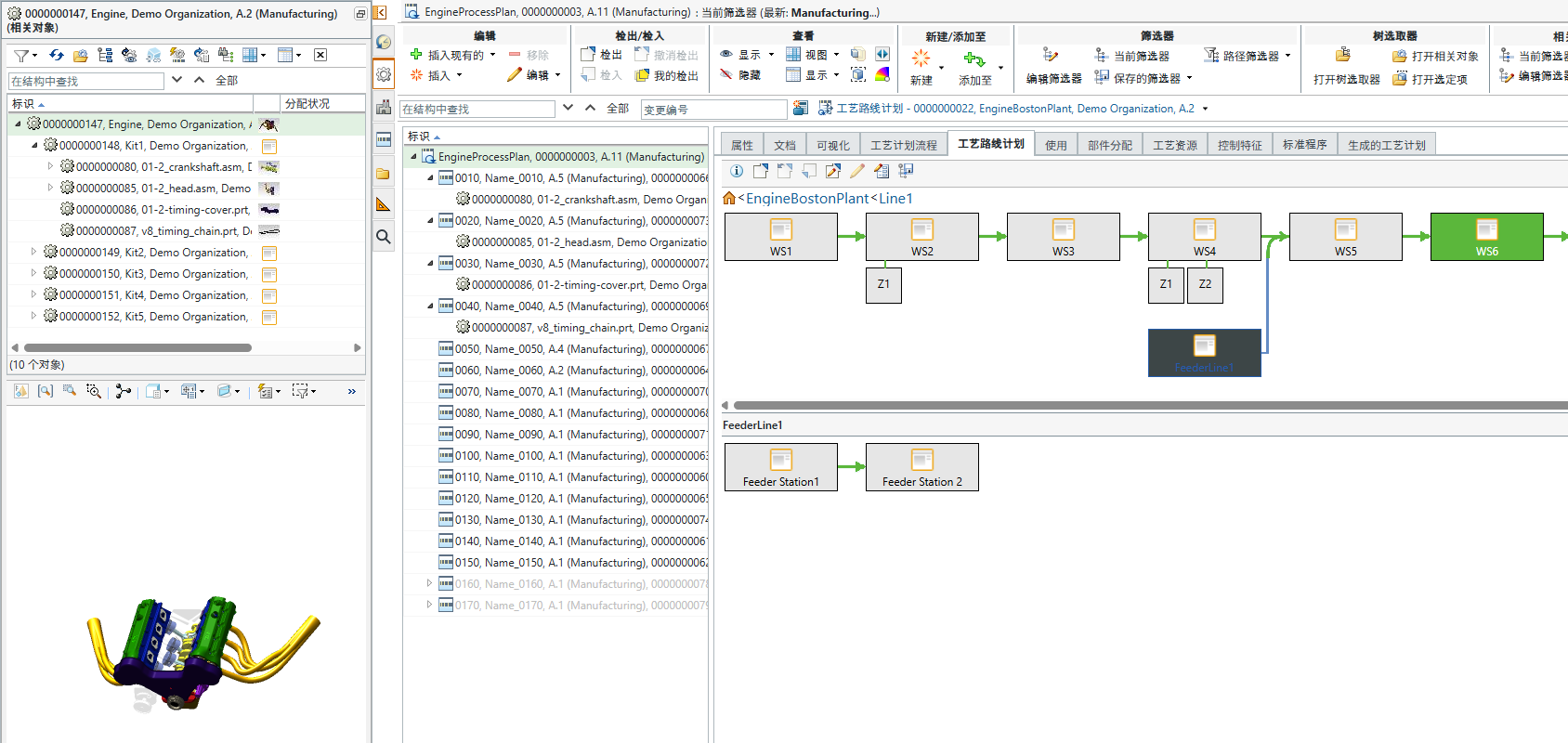

PPW 即会在“默认布局”模式下打开，左侧显示下游部件 Engine 的结构，中间显示 EngineProcessPlan，右侧显示 EngineBostonPlant 的工厂和生产线的链接。

在工厂布局中打开关联的上游结构

要查看与下游结构关联的上游结构，请执行以下步骤：

1. 在 BOM 变换器的“工艺计划”选项卡中，选择“工艺路线计划”表格中的 EngineBostonPlant。

2. 单击工具栏中的

，或右键单击 EngineBostonPlant 并选择“在工厂布局中，打开关联的上游”。

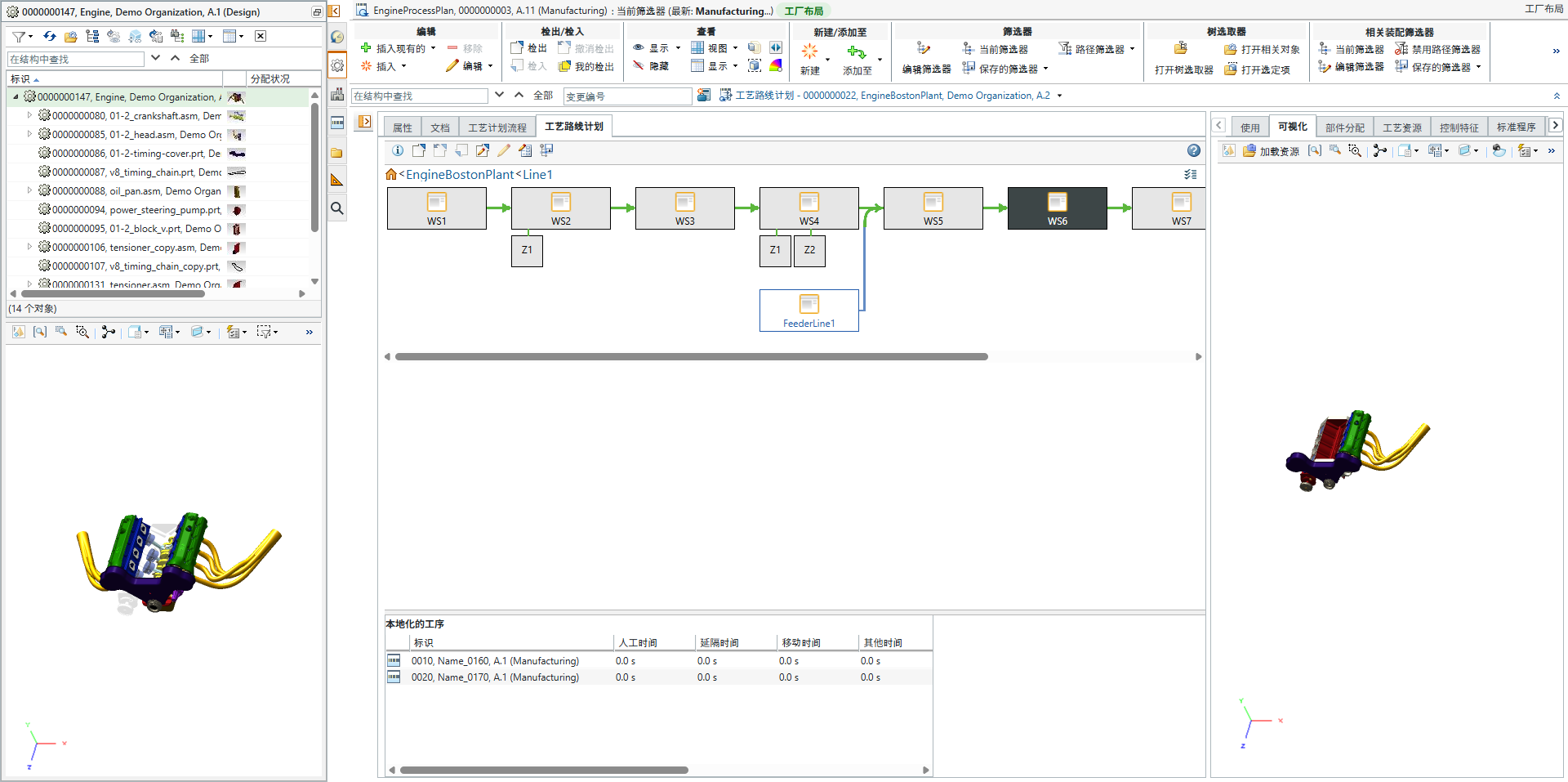

PPW 随即在“工厂布局”模式下打开，左侧显示 Engine 的上游结构，中间显示与 EngineBostonPlant 关联的工厂和生产线的链接，右侧显示分配给 EngineProcessPlan 的部件的可视化。

标签“工厂布局”显示在 PPW 顶部的工艺计划标识旁边。

在此布局中，将部件拖动或复制到“工艺路线计划”选项卡中的工作站或区域中后，系统会自动生成 mBOM 和工序。此工序将本地化到工厂，且部件会分配至该工厂。有关详情，请参阅自动生成本地化的工序和制造 BOM。

默认情况下，工艺计划树结构处于隐藏状态。可以单击“树选取器”旁的

图标来查看结构。
