Учебник 3. Массовое обновление нескольких базовых ведомостей материалов
Из конкретной ведомости конструкционных материалов исполнения можно массово обновлять производственные ведомости материалов исполнения. Выберите все производственные вед. материалов исполнения в дочернем представлении преобразователя вед. материалов, а затем щелкните
Обновить массовые дочерние ведомости материалов. После завершения действия Обновить массовые дочерние ведомости материалов система обновляет все производственные ведомости материалов исполнения.
Обновить массовые дочерние ведомости материалов. После завершения действия Обновить массовые дочерние ведомости материалов система обновляет все производственные ведомости материалов исполнения.Структура учебника
• Шаг 1. Объяснение реализации и работы действия
Генерировать массовые дочерние ведомости материалов
Генерировать массовые дочерние ведомости материалов• Шаги с 2 по 10 поясняют основной процесс перед инициированием действия Обновить массовые дочерние ведомости материалов.
Обновить массовые дочерние ведомости материалов.• Шаги 11 и 12 поясняют реализацию и работу действия Обновить массовые дочерние ведомости материалов
Обновить массовые дочерние ведомости материаловУчебник
Предположим, что в преобразователе ведомостей материалов присутствует следующая структура:
• Две базовые ведомости конструкционных материалов, 0000000405, GEBOM_2, (Design) и 000000000414, GEBOM_1, (Design), находятся в аналогичном узле 000000000408, Similar_EBOM, (Design) в родительском представлении преобразователя ведомостей материалов.
• Две базовые производственные ведомости материалов, 000000000405, GEBOM_2, (Manufacturing) и 000000000414, GEBOM_1, (Manufacturing), находятся в аналогичной производственной ведомости материалов 000000000408,Similar_EBOM, (Manufacturing) в дочернем представлении.

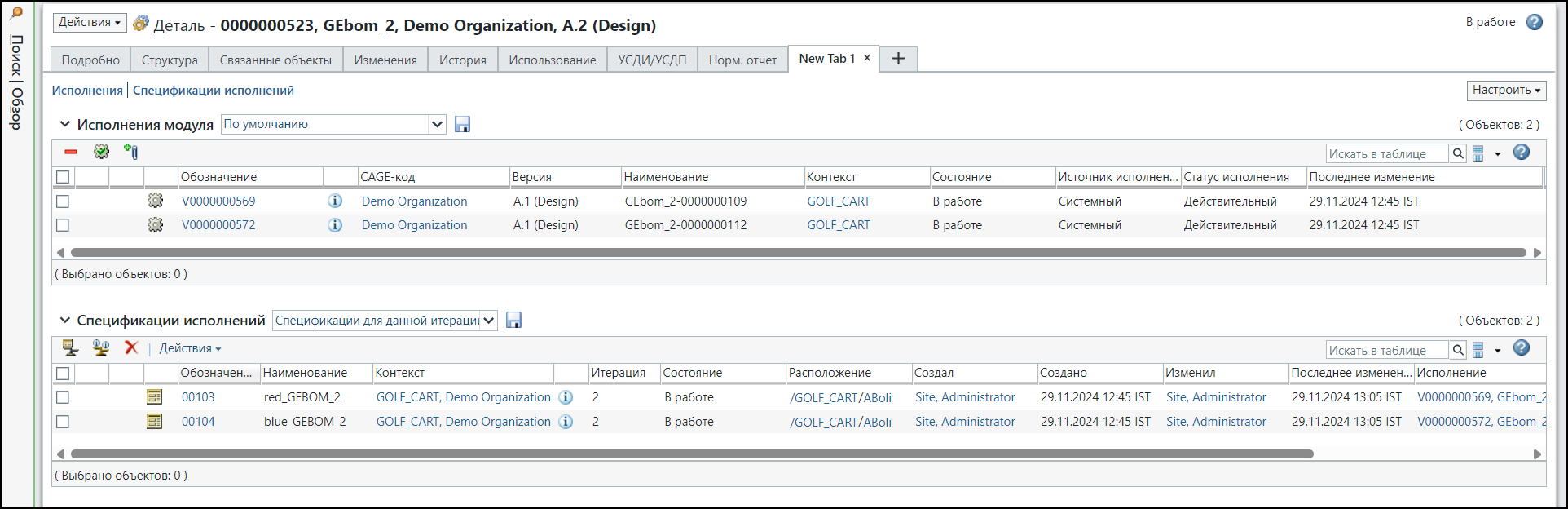

Следующие исполнения модуля или ведомости конструкционных материалов исполнения связаны с базовой ведомостью конструкционных материалов 0000000405, GEBOM_2, (Design). У этих исполнений модуля или ведомостей конструкционных материалов исполнения имеются отдельные спецификации исполнения.
Аналогичные исполнения узла или ведомость конструкционных материалов исполнения связаны с базовой ведомостью конструкционных материалов 000000000414, GEBOM_1, (Design).
Выполните следующие действия.
1. Выберите две базовые ведомости конструкционных материалов, 000000000405, GEBOM_2,(Manufacturing) и 000000000414, GEBOM_1,(Manufacturing), в родительском представлении. В дочернем представлении выберите

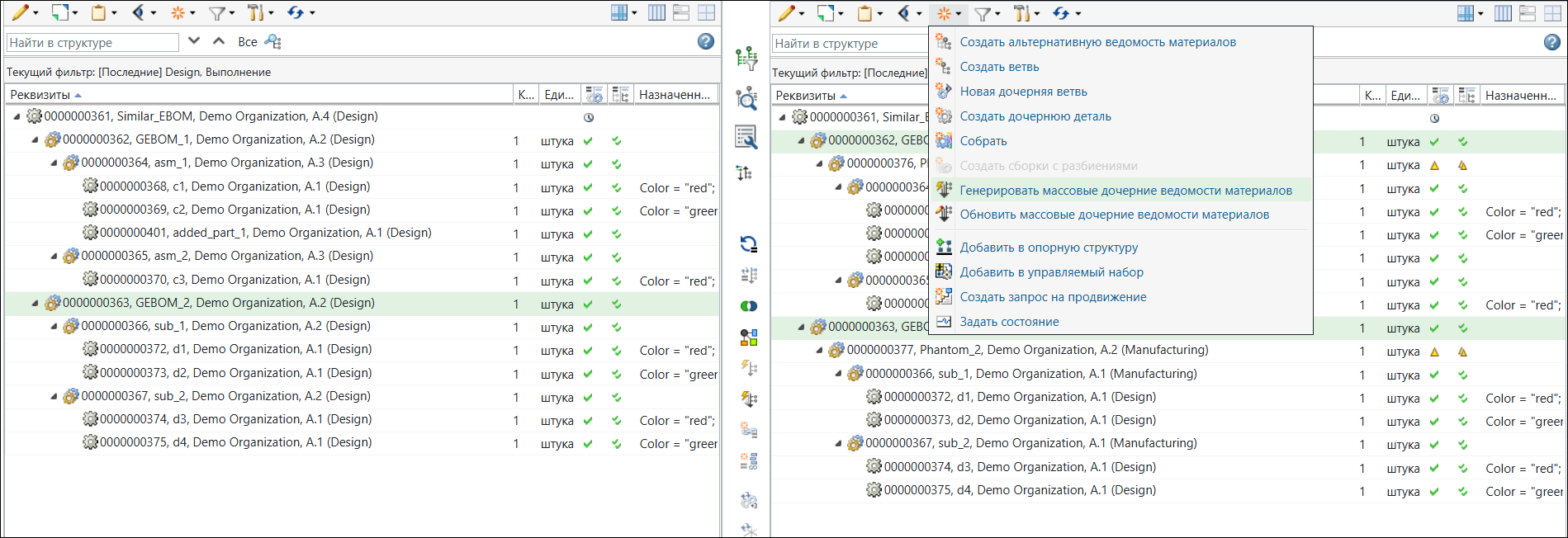

Создать/добавить > Генерировать массовые дочерние ведомости материалов.
Создать/добавить > Генерировать массовые дочерние ведомости материалов.
Откроется диалоговое окно Генерировать массовые дочерние ведомости материалов. Оно содержит шаги Просмотр родительских параметров и Задать дочерние параметры.

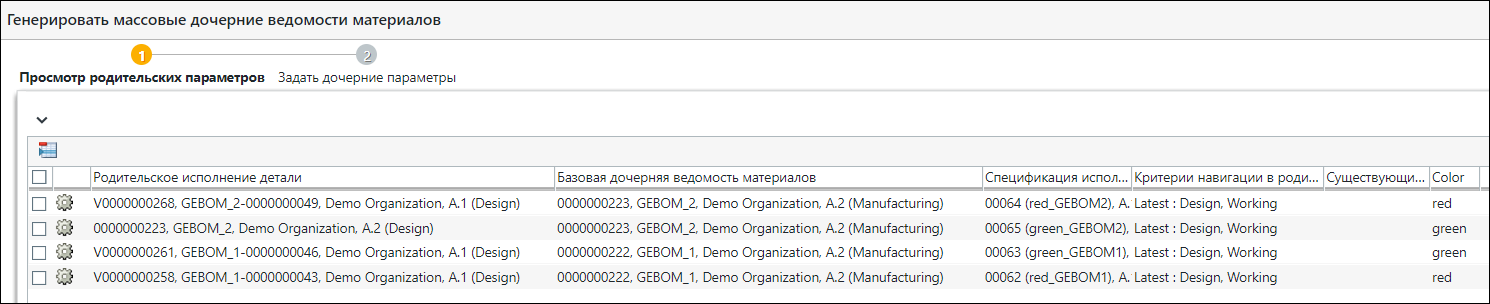

На шаге Просмотр родительских параметров отображаются исполнения, для которых требуется создать массовые дочерние ведомости материалов.

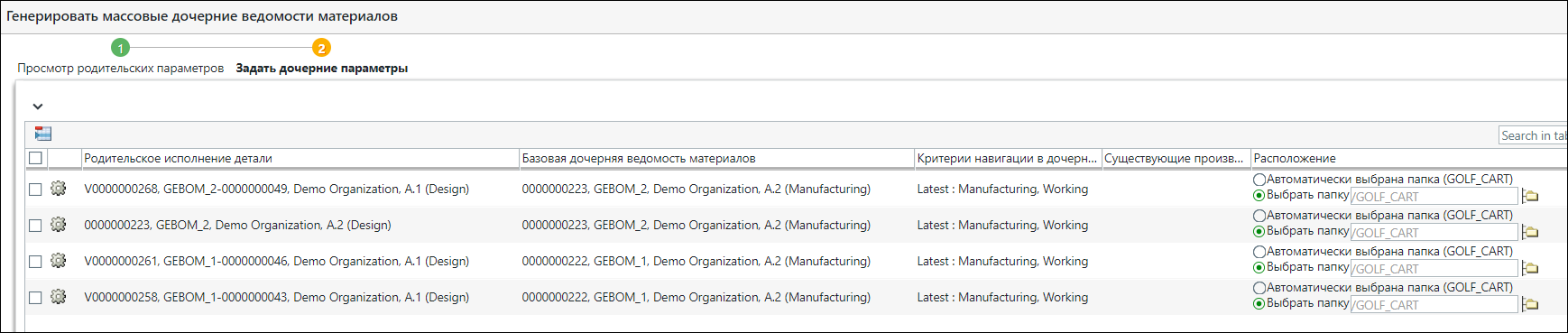

Нажмите кнопку Далее. Появится шаг Задать дочерние параметры. На шаге Задать дочерние параметры отображаются исполнения, для которых нужно создать массовые дочерние ведомости материалов.
Нажмите кнопку Готово. Диалоговое окно Генерировать массовые дочерние ведомости материалов закроется. Исполнения ведомости конструкционных материалов и производственной ведомости материалов отображаются в родительском и дочернем представлениях в преобразователе вед. материалов.

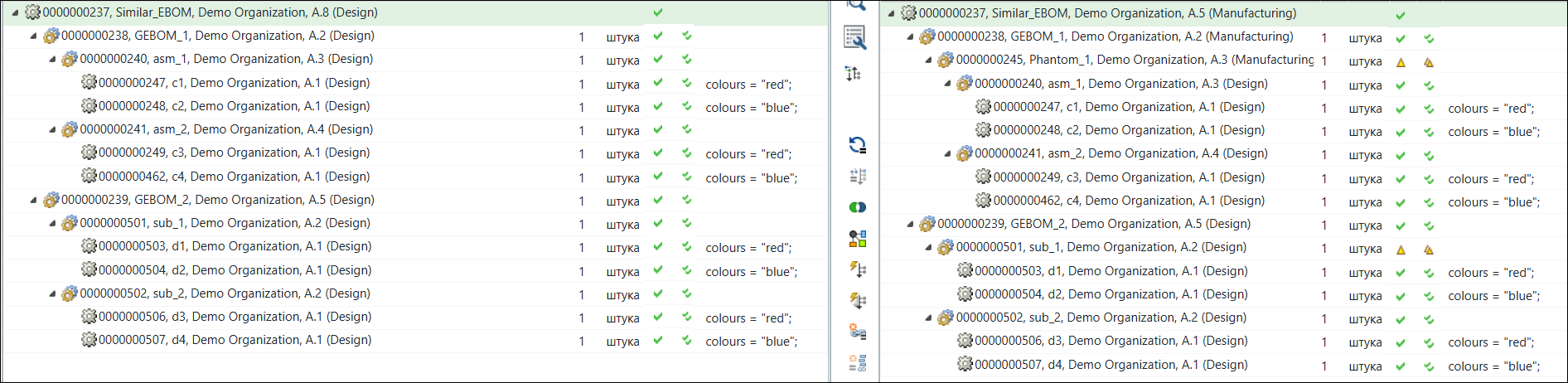

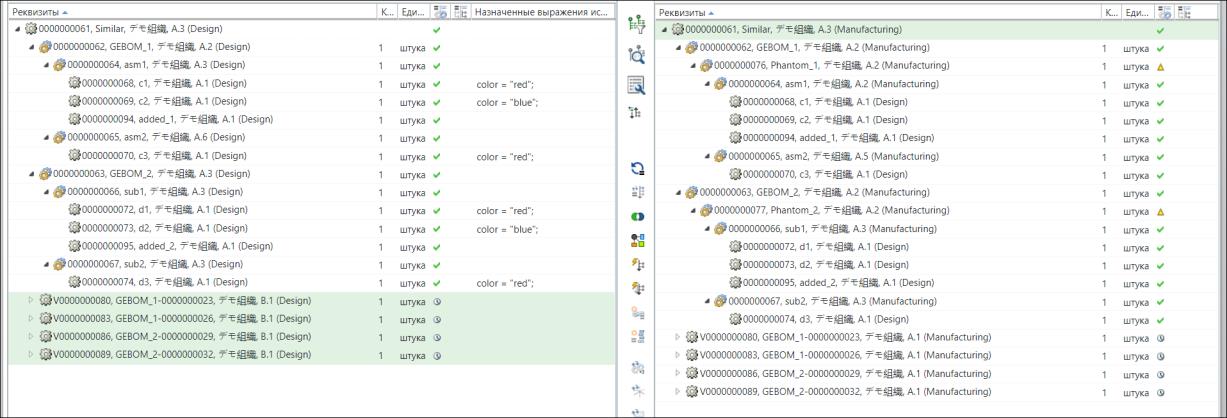

В свернутом виде структура в преобразователе вед. материалов отображается следующим образом:
Дополнительные сведения см. в следующих разделах:
◦ Учебник 2. Генерирование массовых производственных ведомостей материалов с использованием параметров

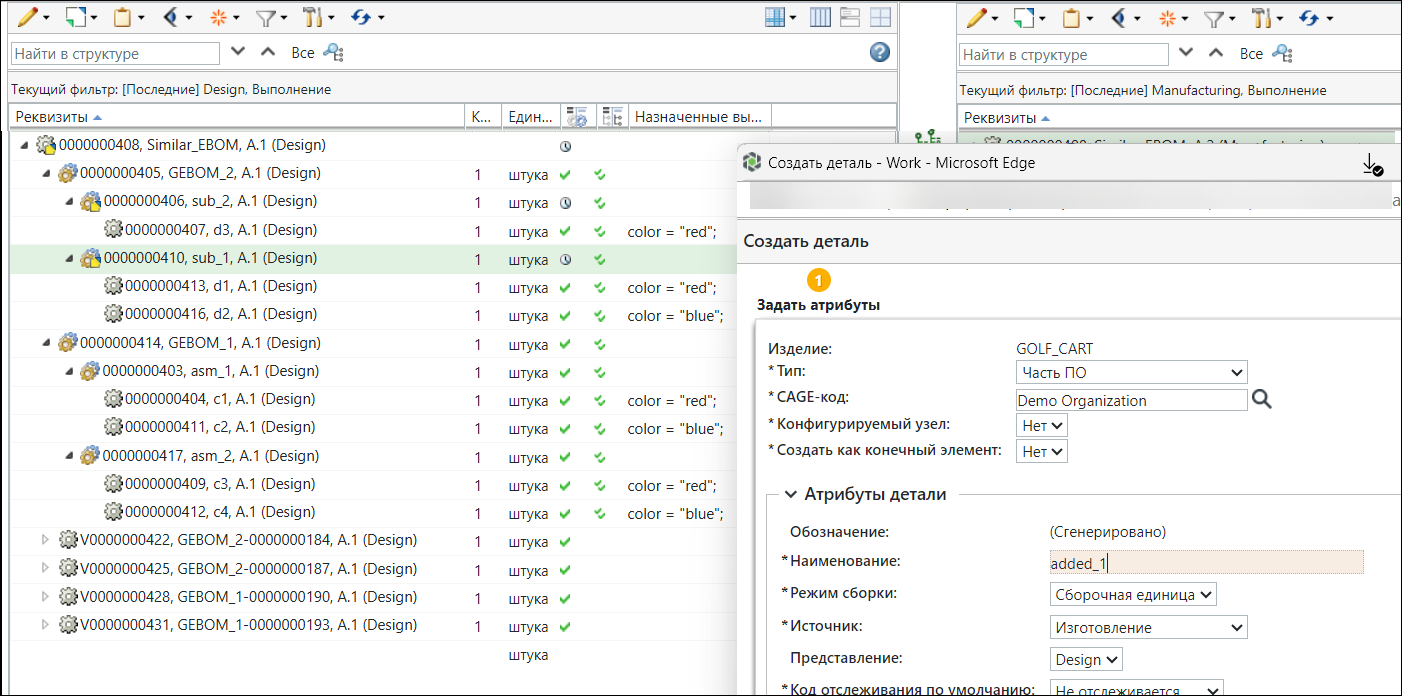

2. Добавьте расхождения, т. е. внесите изменения в базовую структуру ведомости конструкционных материалов 0000000405, GEBOM_2, (Design), присутствующую в родительском представлении преобразователя вед. материалов. В этом случае деталь 0000000436,added_1 (Design) добавляется в подсборку 000000000410, asm_1,(Design). Кроме того, деталь 0000000415, d4, (Design) удаляется из подсборки 000000000406, sub_2,(Design).

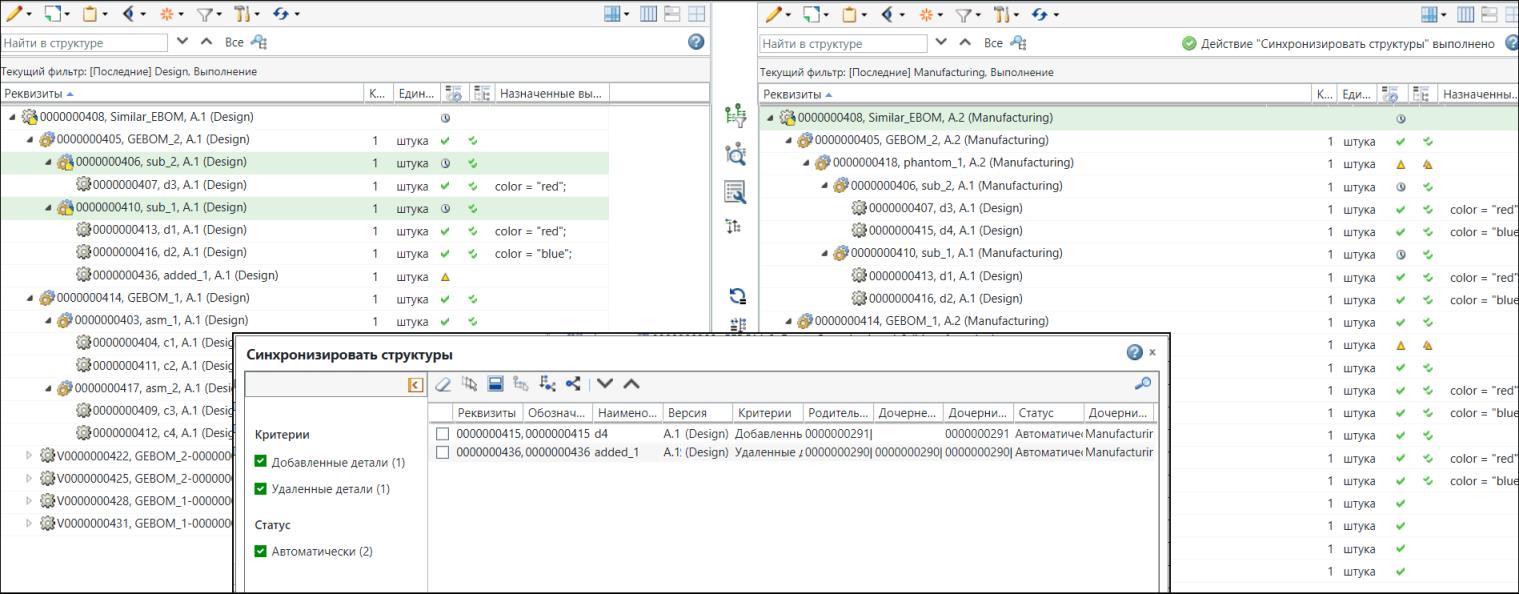

3. В преобразователе ведомостей материалов можно использовать действие
"Синхронизировать структуры", чтобы обнаружить и разрешить расхождения между эквивалентными деталями первого уровня в обеих структурах, присутствующими под подобными узлами. Дополнительные сведения см. в разделе Синхронизация родительских и дочерних структур.
"Синхронизировать структуры", чтобы обнаружить и разрешить расхождения между эквивалентными деталями первого уровня в обеих структурах, присутствующими под подобными узлами. Дополнительные сведения см. в разделе Синхронизация родительских и дочерних структур.

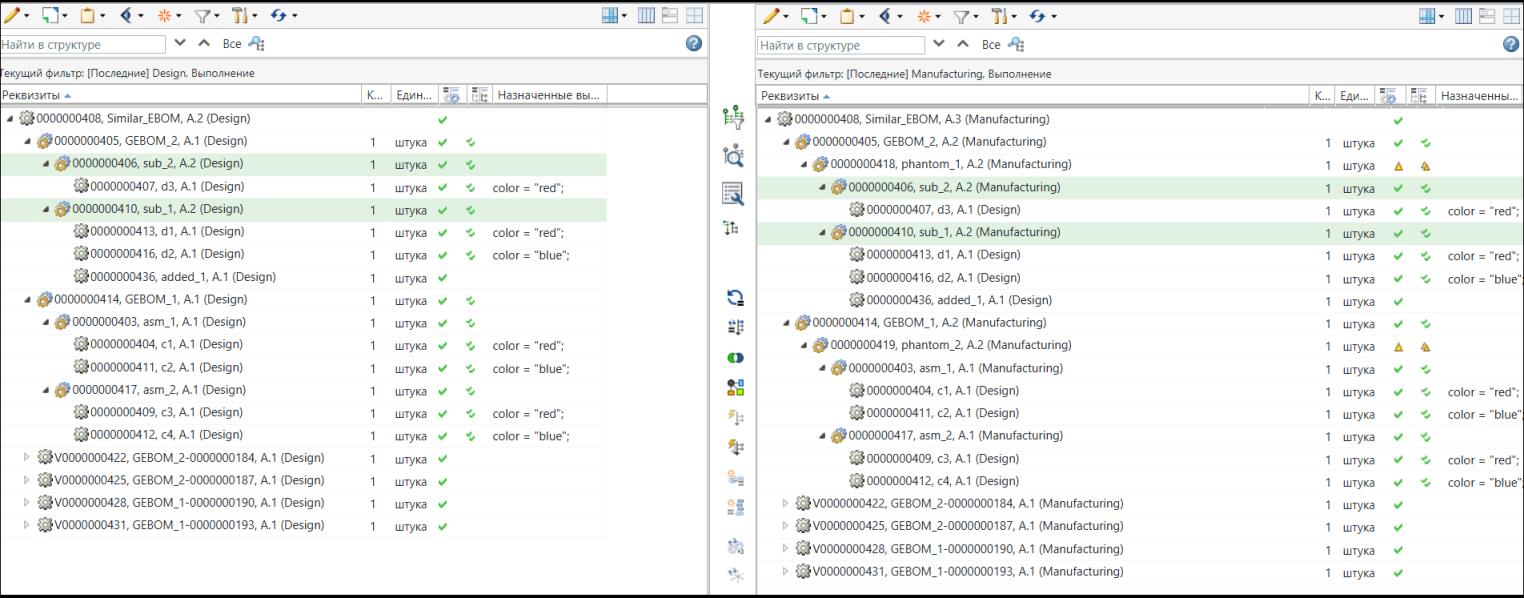

4. Обновленная структура базовой производственной ведомости материалов в дочернем представлении выглядит следующим образом:
 | Деталь 0000000436, added_1, (Design) добавлена в подсборку 0000000410, sub_1, (Manufacturing). Кроме того, деталь 00000000415, d4, (Design) удалена из структуры. |

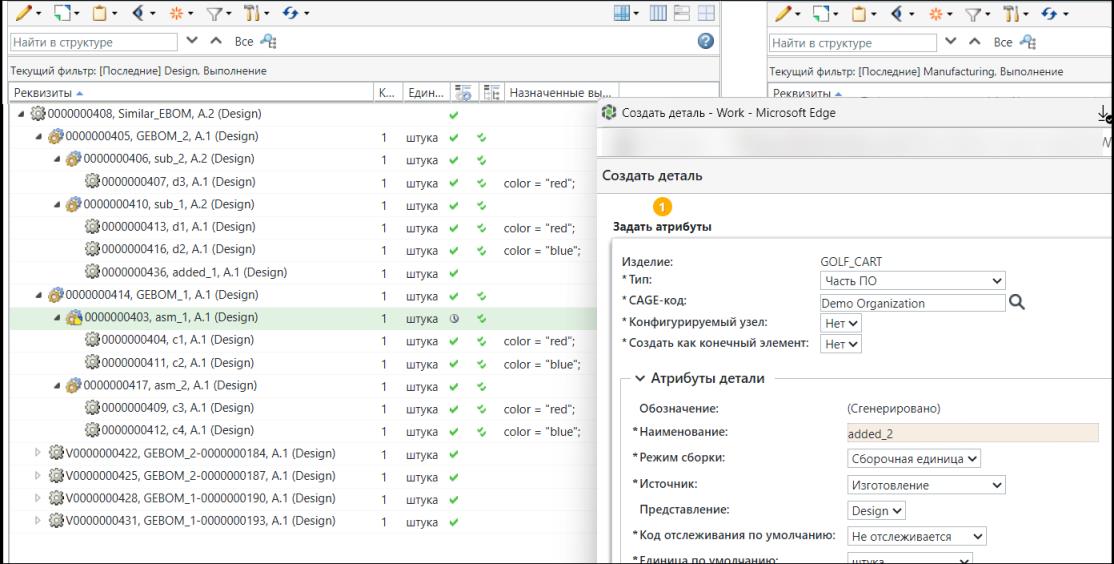

5. Добавьте расхождения, т. е. внесите изменения в базовую структуру ведомости конструкционных материалов 0000000414, GEBOM_1, (Design)(Design), присутствующую в родительском представлении преобразователя вед. материалов. В этом случае деталь 0000000437, added_2, (Design) добавляется в подсборку 0000000403, asm_1, (Design). Кроме того, деталь 0000000412, c4, (Design) удаляется из подсборки 0000000417, asm_2, (Design).

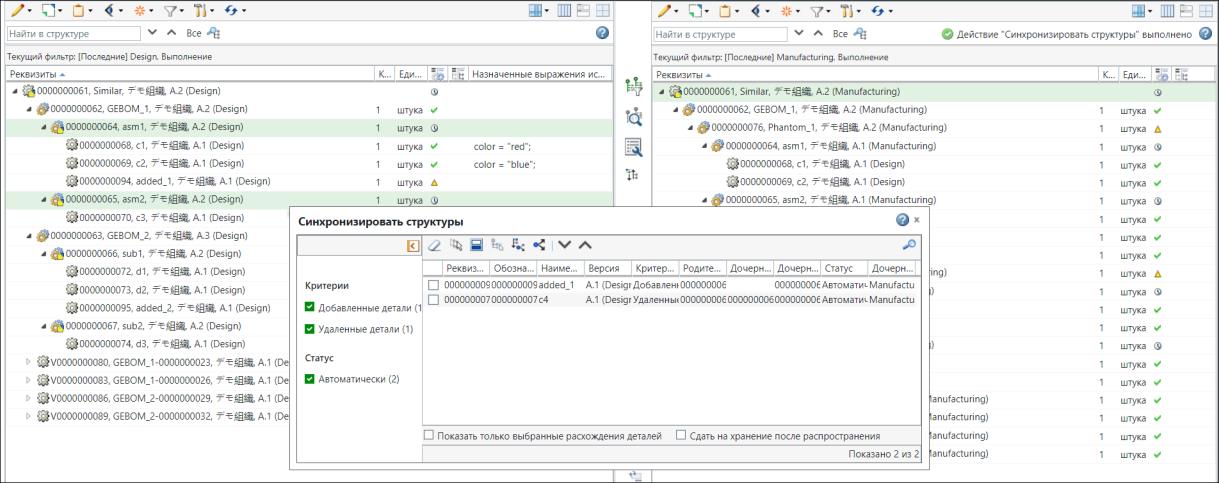

6. Используйте действие "Синхронизировать структуры", чтобы обнаружить и разрешить расхождения между эквивалентными деталями первого уровня в обеих структурах, присутствующими под подобными узлами.
"Синхронизировать структуры", чтобы обнаружить и разрешить расхождения между эквивалентными деталями первого уровня в обеих структурах, присутствующими под подобными узлами.

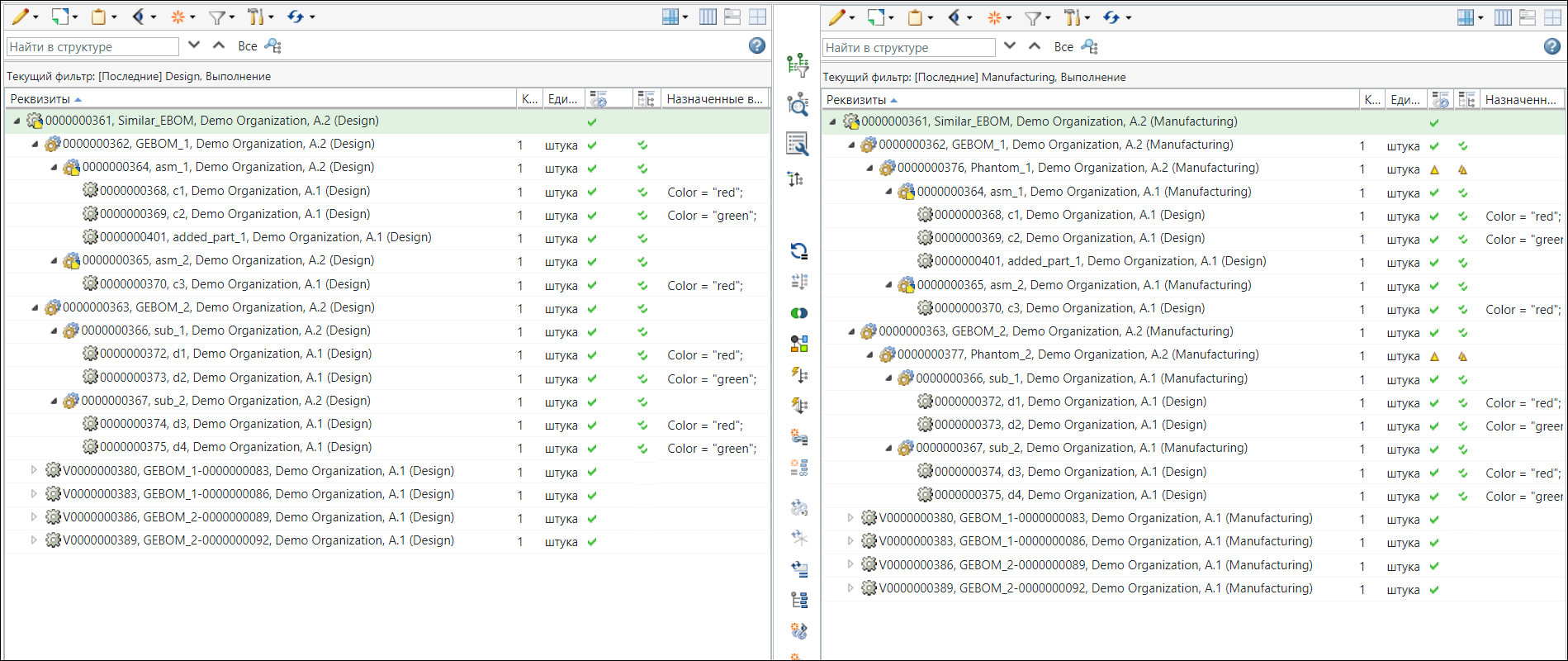

7. Обновленная структура базовой производственной ведомости материалов в дочернем представлении выглядит следующим образом:
8. Конфигурирование исполнений путем обновления ведомостей конструкционных материалов исполнений.
Используйте действие Изменить конфигурацию для спецификации исполнения. Сохраните всю существующую информацию, приведенную на вкладках. Создайте новую ревизию только существующей дочерней спецификации исполнения.

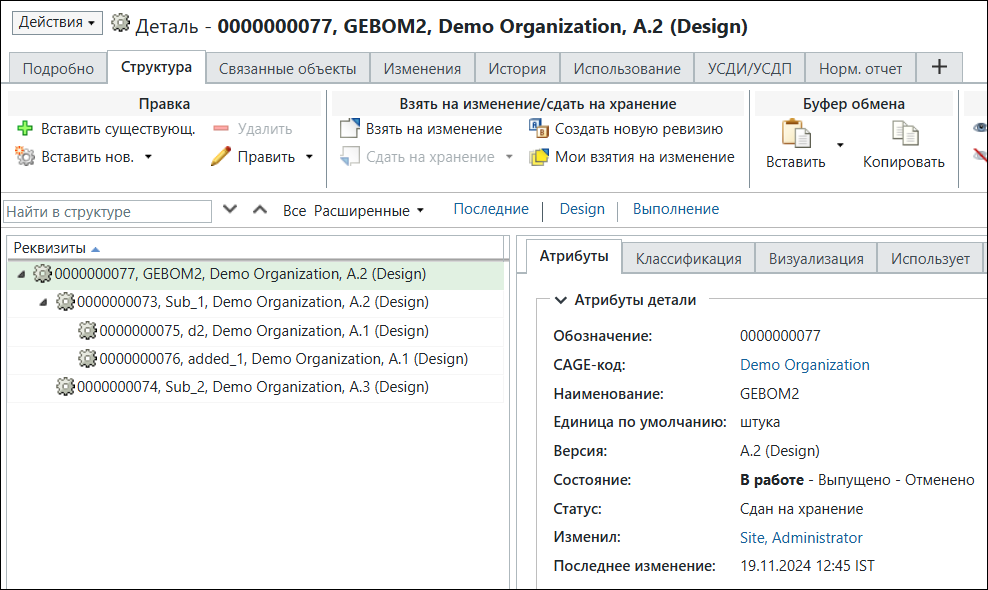

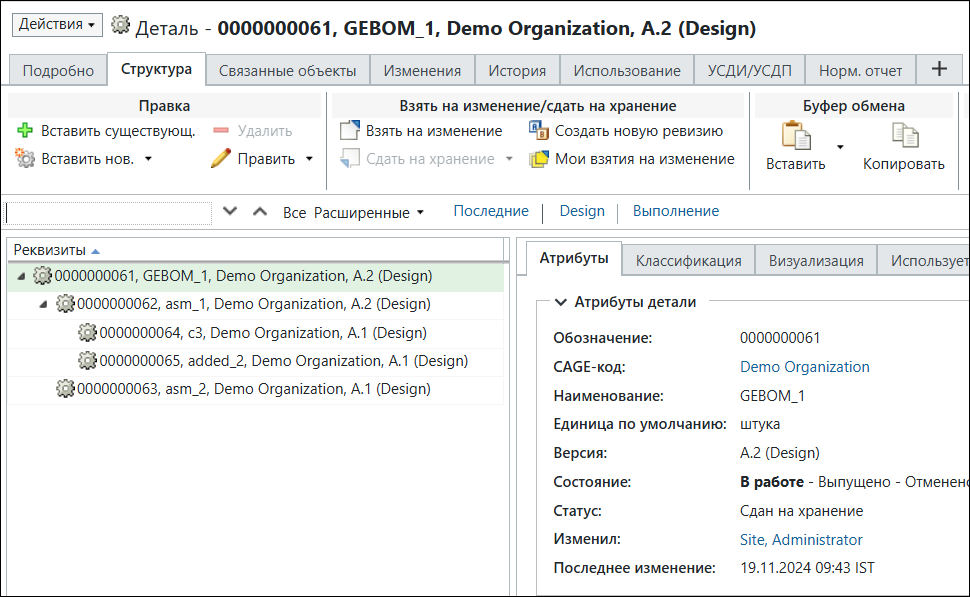

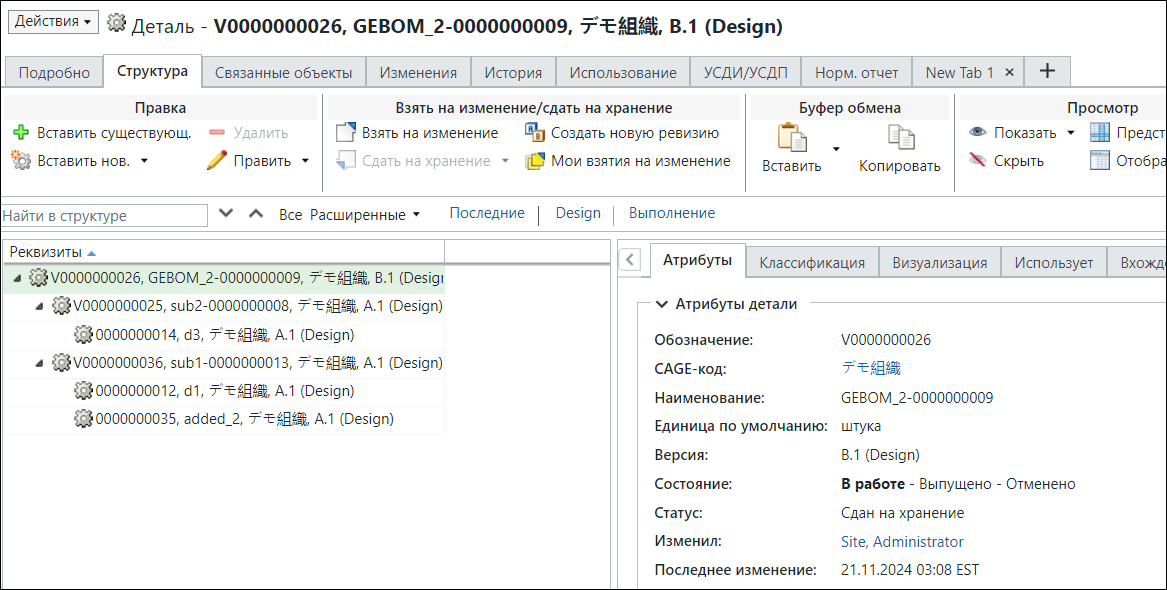

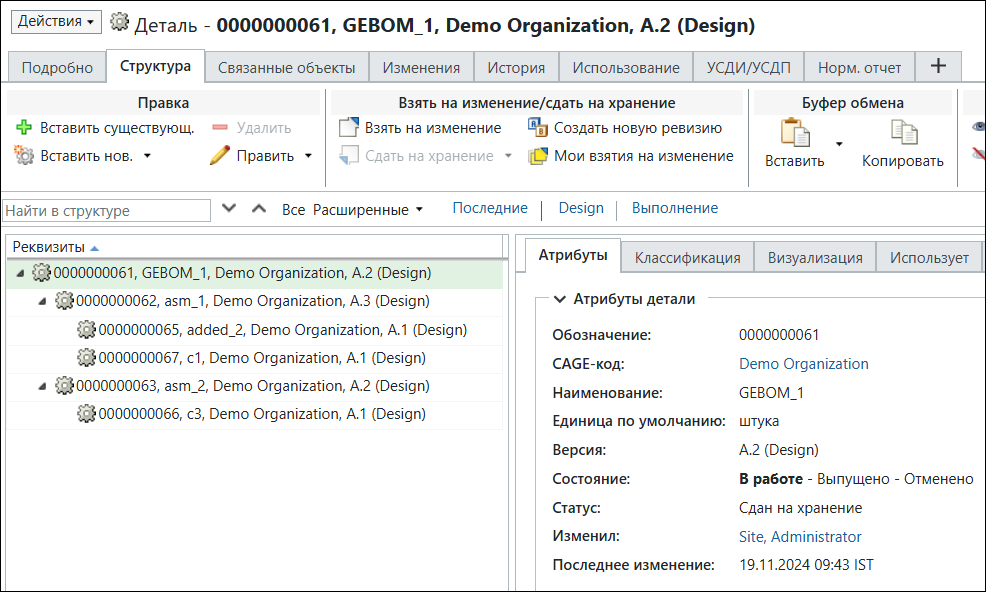

9. Обновленные структуры E-исполнения отображаются следующим образом:
Выполняется добавление и удаление деталей в структурах, показанных на этом шаге.
10. Синхронизируются базовая ведомость конструкционных материалов, базовая производственная ведомость материалов и ведомость конструкционных материалов исполнения. Таким образом, подготовка перед использованием действия Обновить массовые дочерние ведомости материалов завершена.
Обновить массовые дочерние ведомости материалов завершена.

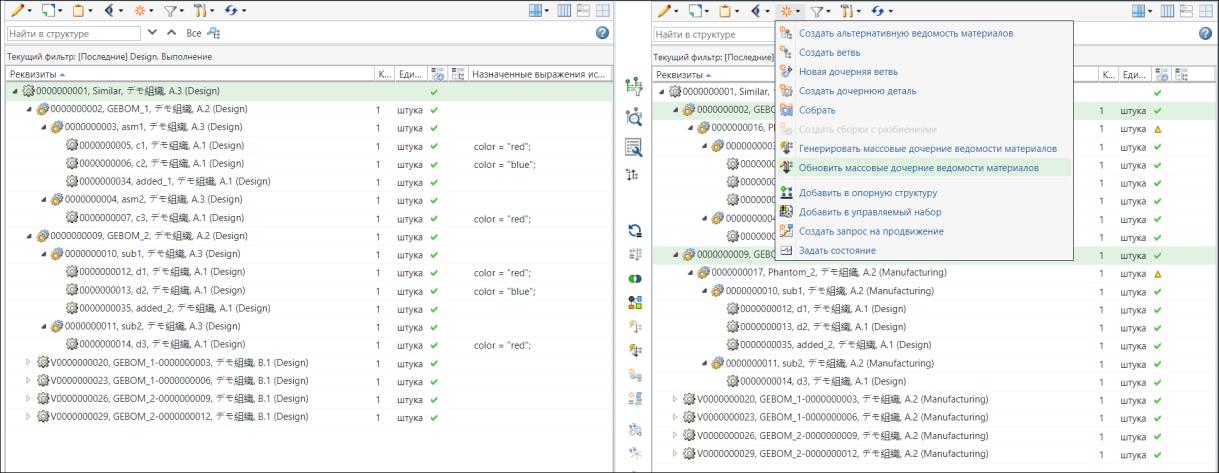

11. Выберите базовые производственные ведомости материалов 00000000405,GEBOM_2, (Manufacturing) и 00000000414, GEBOM_1, (Manufacturing) в дочернем представлении и щелкните Создать/добавить > Обновить массовые дочерние ведомости материалов.
Создать/добавить > Обновить массовые дочерние ведомости материалов.
При инициировании действия Обновить массовые дочерние ведомости материалов отображается следующее сообщение пользователю:
Обновить массовые дочерние ведомости материалов отображается следующее сообщение пользователю:
Щелкните Продолжить.

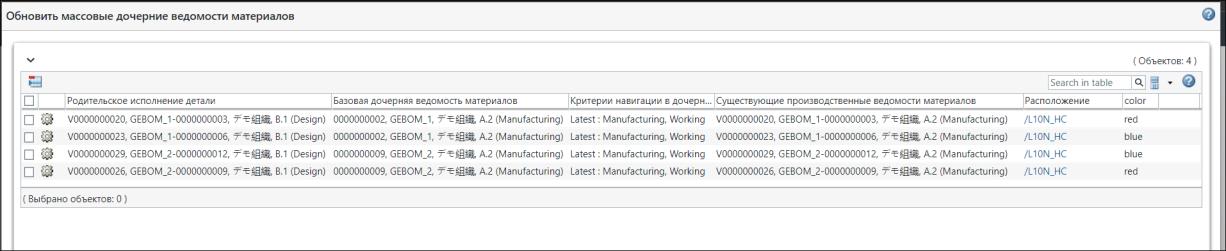

12. Откроется диалоговое окно Обновить массовые дочерние ведомости материалов. В нем отображается информация о производственных ведомостях материалов исполнения.
13. Нажмите кнопку Готово. Диалоговое окно Обновить массовые дочерние ведомости материалов закроется. Система обновляет все производственные ведомости материалов исполнения на основании изменений, внесенных в структуры ведомостей конструкционных материалов исполнения и базовой производственной ведомости материалов.
◦ Система обновляет связь эквивалентности между ведомостями конструкционных материалов исполнения и производственными ведомостями материалов исполнения.
◦ Система берет на изменение узлы затронутых производственных ведомостей материалов исполнения.
◦ (Необязательно) Можно также использовать действие
Обновить индикатор кумулятивного статуса эквивалентности, доступное на панели инструментов средней панели, чтобы обновить кумулятивный статус индикатора эквивалентности. Дополнительные сведения см. в разделе Обновление кумулятивного статуса эквивалентности.

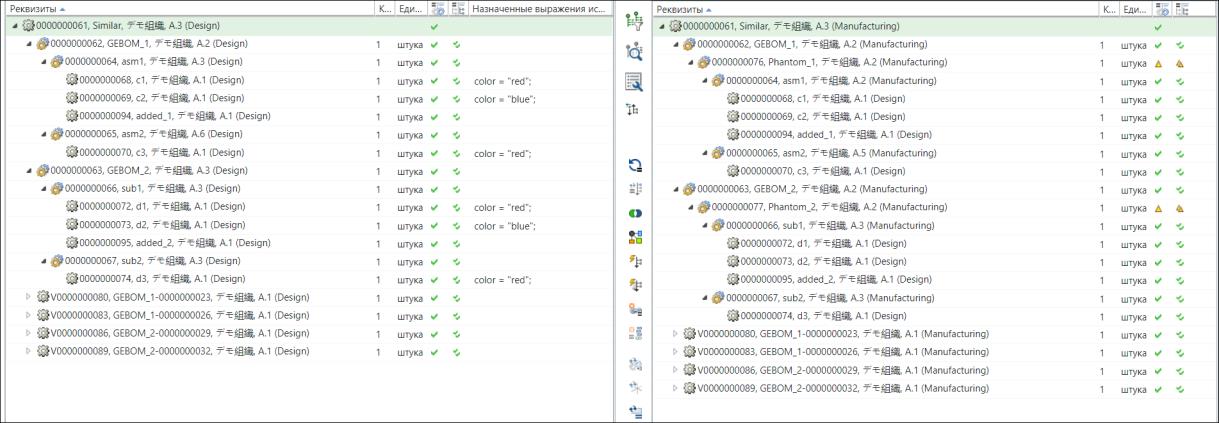

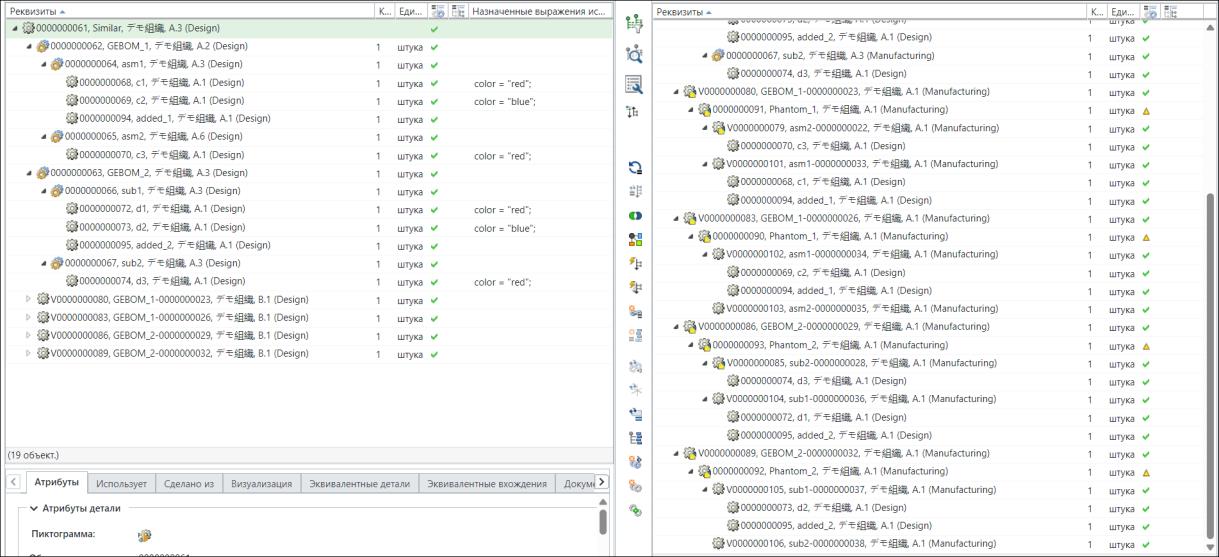

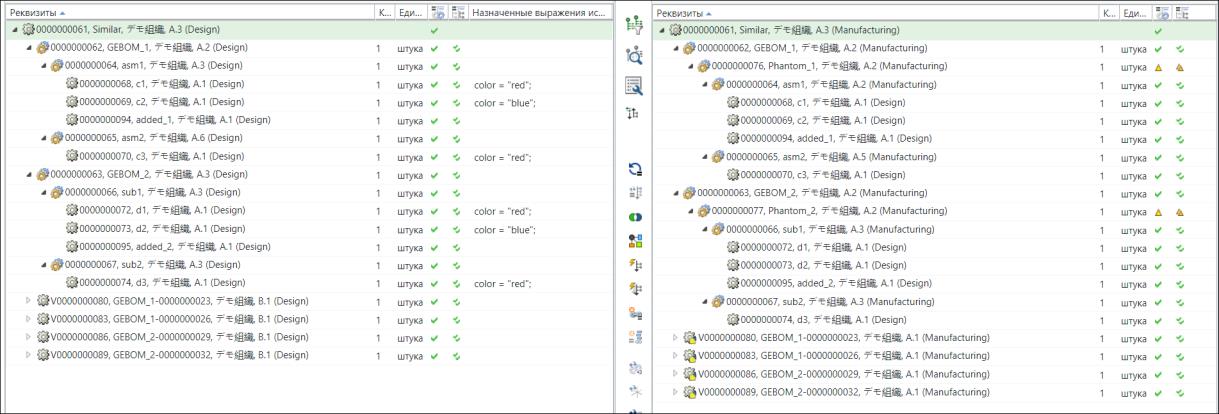

Обновить индикатор кумулятивного статуса эквивалентности, доступное на панели инструментов средней панели, чтобы обновить кумулятивный статус индикатора эквивалентности. Дополнительные сведения см. в разделе Обновление кумулятивного статуса эквивалентности.На следующем изображении показаны развернутые структуры:
• Система распространяет все изменения на производственные ведомости материалов исполнения из ведомостей конструкционных материалов исполнения и базовых производственных ведомостей материалов. Рассмотрим структуру, присутствующую под первой производственной ведомостью материалов исполнения V00000000422,GEBOM_2-00000000184, (Manufacturing):
◦ Деталь 00000000436,added_1, (Design) находится под деталью 00000000438,sub_1-00000000194, (Manufacturing). Деталь 00000000438,sub_1-00000000194, (Manufacturing) добавляется в производственную ведомость материалов исполненияV00000000422,GEBOM_2-00000000184, (Manufacturing).
◦ Одна из деталей, которая присутствовала в V00000000422,GEBOM_2-00000000184, (Manufacturing), будет удалена.
Подобные изменения распространяются на другие производственные ведомости материалов исполнения, V00000000425,GEBOM_2-00000000187, (Manufacturing), V00000000428,GEBOM_1-00000000190, (Manufacturing) и V00000000431,GEBOM_1-00000000193, (Manufacturing).
