Ключевые моменты использования сырья в технологическом процессе
• При выполнении действия Выделить детали, не находящиеся в своей последней итерации в разделе Просмотр браузера технологического процесса сырье, которое не было обновлено до последней итерации, подсвечивается. Для обновления устаревших значений сырья выполните следующие шаги.
a. Выберите сырье.
b. Щелкните правой кнопкой мыши и выберите действие > .
По завершении действия Обновить устаревшие подсветка устаревшего сырья исчезнет. Исчезновение подсветки показывает, что сырье обновлено в системе до последней итерации.
• Используйте действие Разрешать одиночные объекты в браузере технологического процесса, чтобы разрешить одиночные объекты сырья. Дополнительные сведения см. в разделе Сведения о действии "Разрешать одиночные объекты" в браузере технологического процесса.
• В браузере технологического процесса можно добавить сырье во время операции. Сырье отображается с глифом в структуре дерева технологического процесса. Появление глифа показывает, что добавленный объект является сырьем.
• Для просмотра одиночных объектов сырья в браузере технологического процесса выберите технологический процесс или операцию и щелкните Создать отчет о несогласованности. Это действие доступно в меню Отчеты, а также в контекстном меню.
В отчете представлены все необходимые сведения, касающиеся объектов сырья и деталей.
• В преобразователе ведомости материалов можно заменить добавленный объект сырья на другой объект сырья, используя действия Заменить исх. деталь или Массовое обновление производственных объектов.
Можно назначить один и тот же объект сырья сборке в преобразователе ведомости материалов и в операции в структуре дерева технологического процесса. Может потребоваться замена объекта сырья на другой объект сырья. В этом случае, если используется действие Заменить исх. деталь в преобразователе ведомости материалов, объект сырья заменяется в преобразователе ведомости материалов, а также в структуре дерева технологического процесса.
Необходимо учитывать следующие факторы, касающиеся замены объекта сырья.
◦ При выполнении действия Заменить исх. деталь замена происходит, только если для свойства com.ptc.windchill.mpml.PropagateMPMOperationToPartLinksOnReplace задано значение true.
Это свойство находится в файле mpmlink.properties.xconf, расположенном по адресу Windchill/codebase/com/ptc/windchill/mpml/xconfs.
◦ В некоторых ситуациях может возникнуть сбой замены сырья. Например, в случае, когда материал сырья взят на изменение другим пользователем и имеется ограничение на действие Создать новую ревизию и т. п. В подобных ситуациях сырье все равно заменяется.

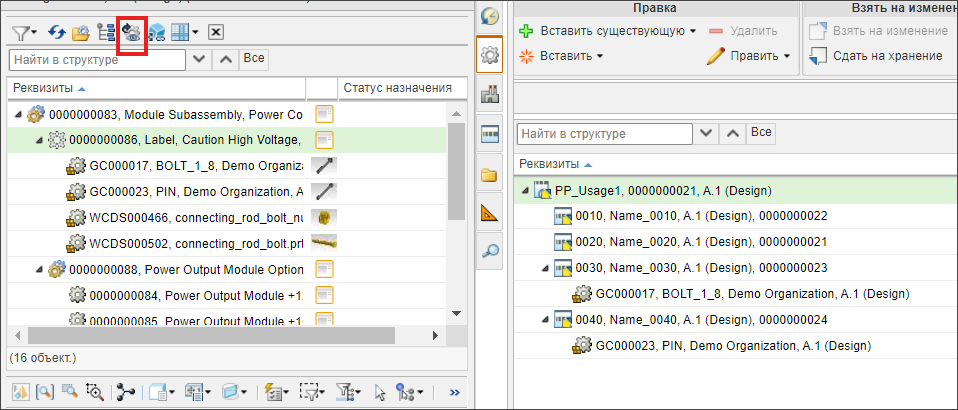

• Значок Показать статус назначения детали на панели инструментов окна выбора дерева отображает статус назначения детали в окне выбора дерева. Этот статус назначения также помогает распознавать неназначенные объекты сырья. Дополнительные сведения см. в разделе Определение вида назначенных деталей
В приведенном выше примере операциям в структуре дерева технологического процесса назначены два объекта сырья из трех, отображенных под фантомной деталью. Следовательно, для фантомной детали отображаемый процент равен 66.7. Для назначенных объектов сырья отображаемый процент равен 100.
• "Обрабатываемые детали" могут быть назначены технологическому процессу, но они не отображаются в ведомости материалов связанной сборки. Дополнительные сведения см. в разделе Работа с обрабатываемыми деталями. Аналогично деталям, можно также назначать сырье операциям в технологическом процессе. Можно использовать действие

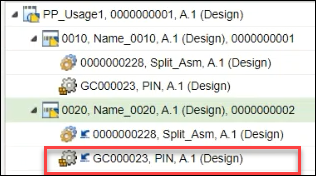

Вставить как обрабатываемые, чтобы вставить тот же самый объект сырья в другую операцию. Сырье, вновь вставленное во вторую операцию, называется ссылочным назначенным обрабатываемым сырьем. Система использует два глифа для маркировки ссылочного назначенного обрабатываемого сырья, как показано на следующем изображении.
Вставить как обрабатываемые, чтобы вставить тот же самый объект сырья в другую операцию. Сырье, вновь вставленное во вторую операцию, называется ссылочным назначенным обрабатываемым сырьем. Система использует два глифа для маркировки ссылочного назначенного обрабатываемого сырья, как показано на следующем изображении.
• В технологический процесс можно назначить такие объекты, как детали и сырье. При дублировании технологического процесса в преобразователе ведомости материалов назначенные объекты будут доступны в новом технологическом процессе в том же иерархическом порядке, в котором они присутствуют в исходном технологическом процессе.
 | • В преобразователе ведомости материалов можно использовать для дублирования технологического процесса такие действия, как Дублировать, Расширить эквивалентность вед. материалов, Создать исполнение дочерней детали, Создать исполнение дочерней ветви. • В браузере технологического процесса можно создать новый технологический процесс из существующего технологического процесса, используя действие Сохранить как. Дополнительные сведения см. в разделе Дублирование технологического процесса. |
• Сырьевые детали можно назначать операциям в браузере технологического процесса. Можно также просмотреть визуальное представление для всех назначенных объектов на вкладке Визуализация браузера технологического процесса.
• С помощью функции Действия воспроизведения можно просматривать сырьевые детали, которые используются в операциях и последовательностях, в том порядке, в котором они используются в технологическом процессе. Эти детали отображаются на вкладке Визуализация вкладки Структура технологического процесса. Дополнительные сведения см. в разделе Просмотр воспроизведения технологического процесса.
• Можно также изменить положение сырьевых деталей на вкладке Визуализация. После изменения положения можно использовать действие
"Обновить положение" на панели инструментов Визуализация, чтобы сохранить новое положение. Процесс аналогичен сохранению положения объектов совместного производства. Дополнительные сведения см. в разделе Обновление и сохранение положения объектов совместного производства в браузере технологического процесса.
"Обновить положение" на панели инструментов Визуализация, чтобы сохранить новое положение. Процесс аналогичен сохранению положения объектов совместного производства. Дополнительные сведения см. в разделе Обновление и сохранение положения объектов совместного производства в браузере технологического процесса.| | Можно также обновить и сохранить положение сырьевых деталей в Creo View. |
• Сохраненное положение сырьевых деталей для операции сохраняется для будущего использования. Т. е. после сохранения отображается сохраненная позиционная информация при инициировании следующих действий:
◦ Создать новую ревизию
◦ Сдать на хранение
◦ Взять на изменение
◦ Сохранить как
◦ Сохранить как для исполнения
◦ Вернуть без изменений
Кроме того, при перезапуске функции Действия воспроизведения можно также видеть сохраненную позиционную информацию.
