Определение порядка для назначаемых объектов технологического процесса
Настройка Определить порядок для назначаемых объектов технологического процесса определяет порядок отображения объектов, назначаемых в технологический процесс, в структуре дерева технологического процесса. Выберите соответствующие объекты для каждого нумерованного поля. Например, если выбрать Рабочий центр в поле 1, объект рабочего центра будет отображаться первым в структуре дерева технологического процесса.
 |
Отображение объектов в структуре дерева технологического процесса зависит от значений, заданных для объектов в настройке Показать связанную информацию технологического процесса. Дополнительные сведения см. в разделе Просмотр информации, связанной с технологическим процессом.
|
См. следующие примеры. В примерах 1 и 2 предполагается, что для всех объектов задано значение Показывать автоматически в настройке Показать связанную информацию технологического процесса.
Пример 1

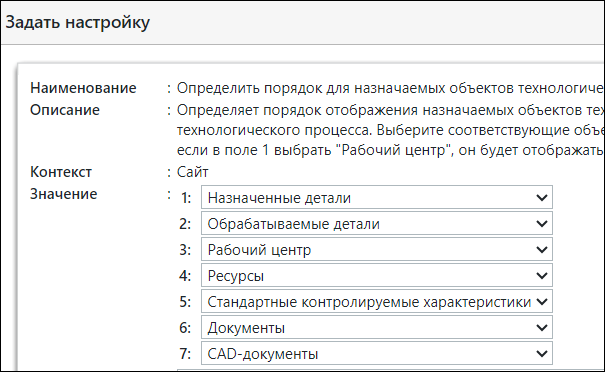

Значения настройки Определить порядок для назначаемых объектов технологического процесса задаются, как показано на следующем изображении:

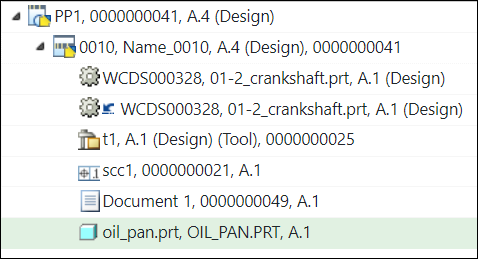

В соответствии со значениями, заданными для настройки Определить порядок для назначаемых объектов технологического процесса, структура дерева технологического процесса имеет следующий вид:
Назначенная деталь отображается сверху, поскольку в поле 1 задано значение Назначенные детали.
Обрабатываемая деталь отображается под назначенной деталью, так как в поле 2 задано значение Обрабатываемые детали.
Рабочий центр не отображается, так как он не связан с выбранной операцией.
Пример 2

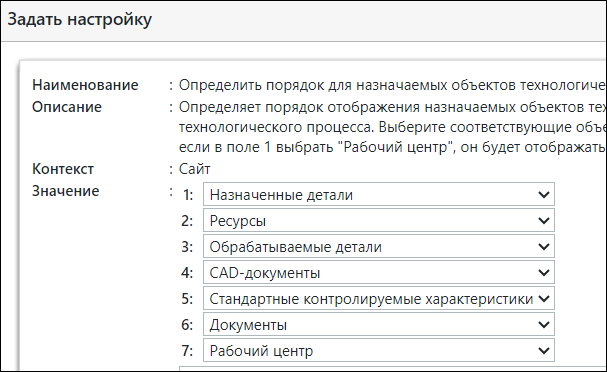

Значения настройки Определить порядок для назначаемых объектов технологического процесса задаются, как показано на следующем изображении:

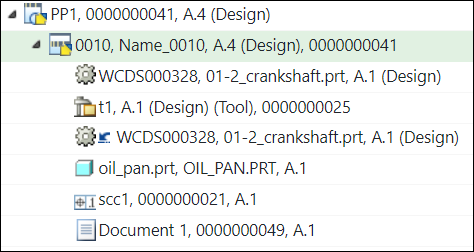

В соответствии со значениями, заданными для настройки Определить порядок для назначаемых объектов технологического процесса, структура дерева технологического процесса имеет следующий вид:
Назначенная деталь отображается сверху, поскольку в поле 1 задано значение Назначенные детали.
Ресурс отображается под назначенной деталью, поскольку в поле 2 задано значение Ресурсы.
Обрабатываемая деталь отображается под назначенной деталью, так как в поле 3 задано значение Обрабатываемые детали.
Пример 3
Значения настройки Определить порядок для назначаемых объектов технологического процесса задаются, как показано на следующем изображении:
В соответствии со значениями, заданными для настройки Определить порядок для назначаемых объектов технологического процесса, структура дерева технологического процесса имеет следующий вид:

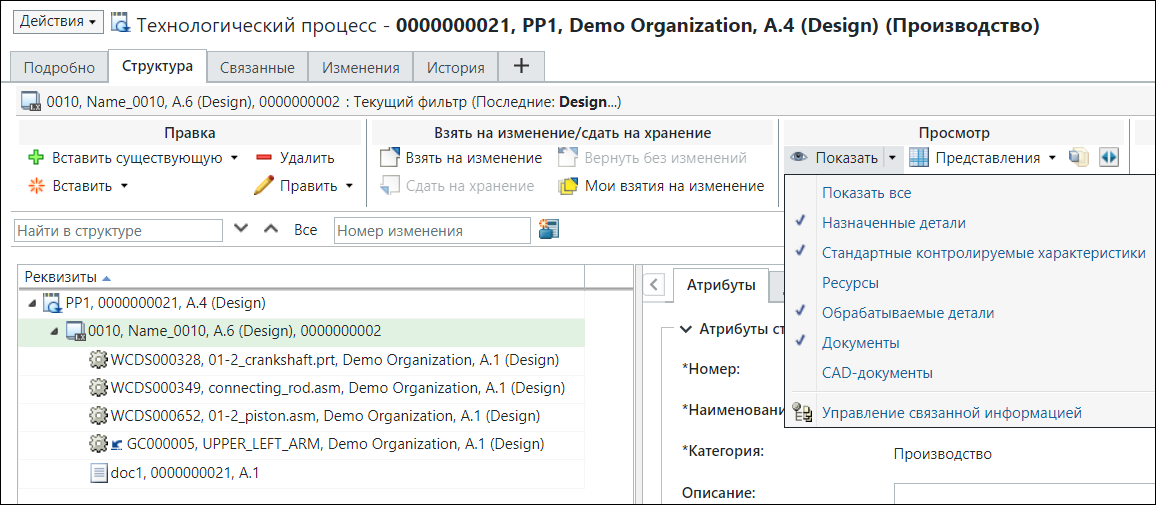

| | Объекты, для которых задано значение Показывать автоматически в настройке Показать связанную информацию технологического процесса, отображаются в структуре дерева технологического процесса. Если щелкнуть список Показать, флажок появится напротив объектов, для которых задано значение Показывать автоматически. |

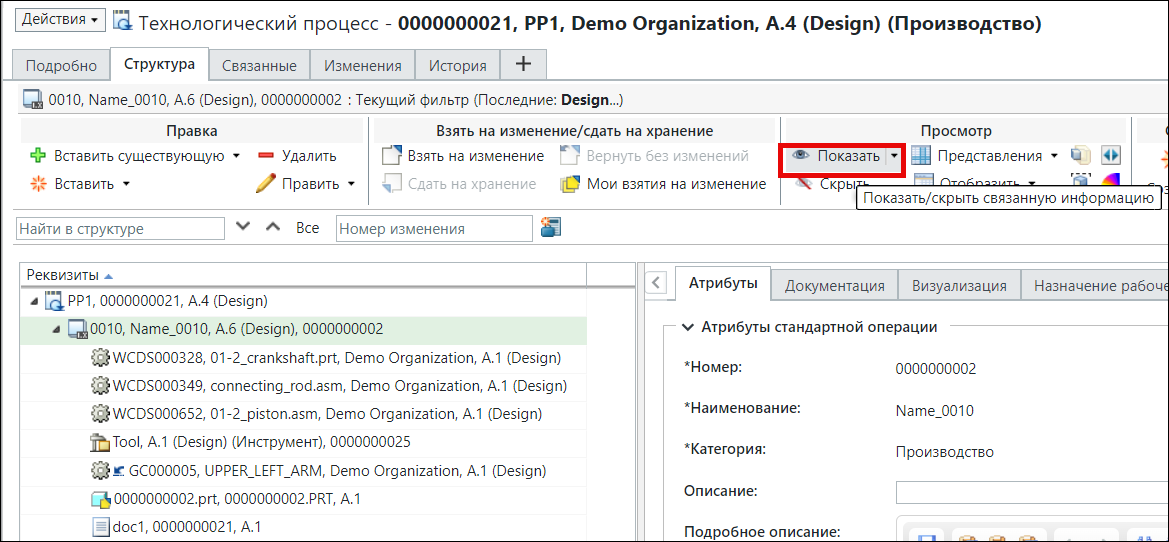

Если нажать кнопку Показать, объекты, для которых задано значение Показать, также отображаются в структуре дерева технологического процесса.
Дополнительная информация
Сортировка объектов происходит внутри группы. Предположим, что значения заданы, как показано на следующем изображении:
В этом случае при сортировке отсортированные назначенные детали отображаются в группе. После этого отсортированные ресурсы отображаются в группе и так далее.
