Учебник 7. Создание и обновление массовых ведомостей материалов для альтернативных ведомостей материалов
В этом учебнике демонстрируется создание и обновление массовых ведомостей материалов для альтернативных ведомостей материалов.
Учебник

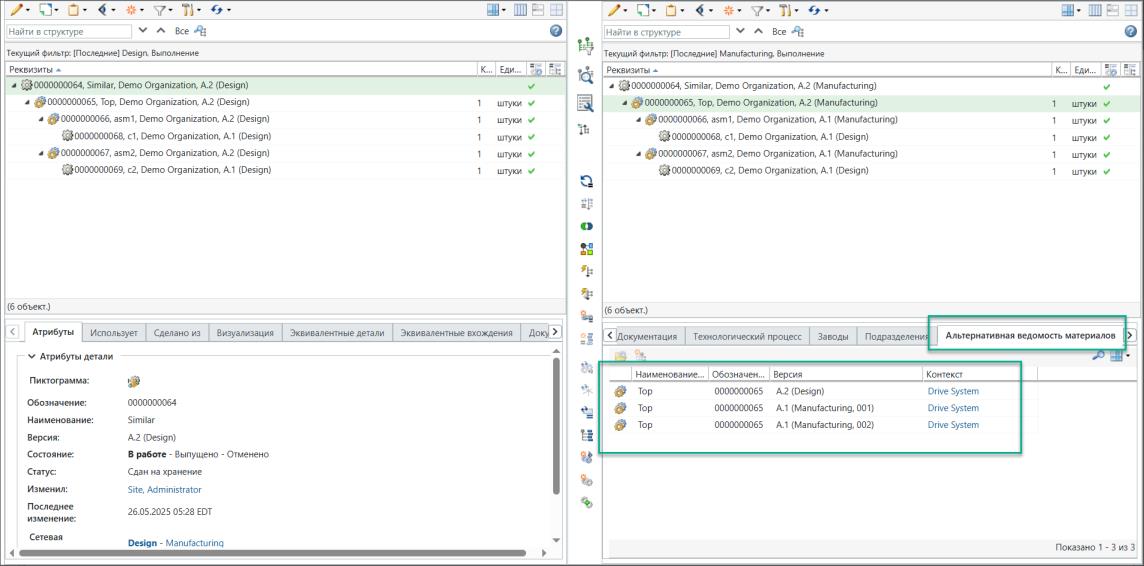

1. Предположим, что в преобразователе ведомостей материалов присутствует следующая структура:
◦ Базовая ведомость конструкционных материалов и базовая производственная ведомость материалов присутствуют в родительском и дочернем представлениях преобразователя вед. материалов под подобными деталями или узлами ведомости материалов.
◦ Альтернативные ведомости материалов 001 и 002 создаются для следующих деталей в базовой производственной ведомости материалов: 0000000582, Top, (Manufacturing), 0000000587, Phantom, (Manufacturing), 0000000583, asm1, (Manufacturing) и 0000000584, asm2, (Manufacturing).

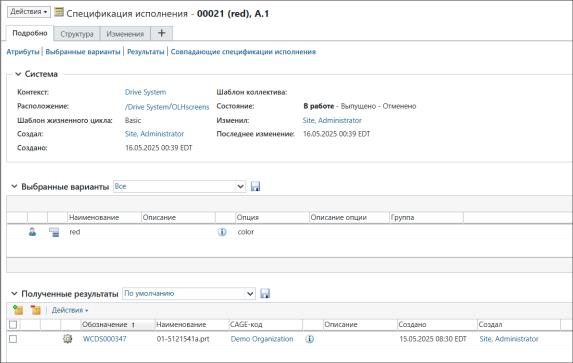

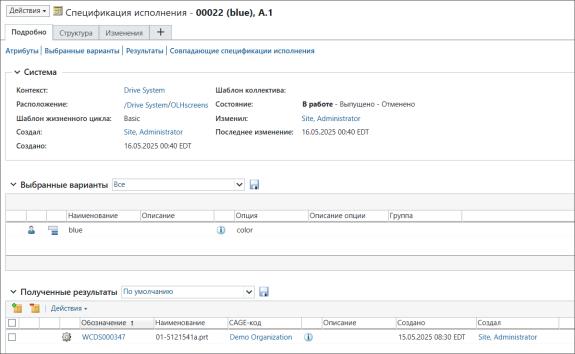

◦ Две спецификации исполнения, 0061 (red) и 0062 (blue), присутствуют, как показано ниже:
2. Выберите базовую производственную ведомость материалов 0000000582, Top, (Manufacturing) в дочернем представлении и запустите действие

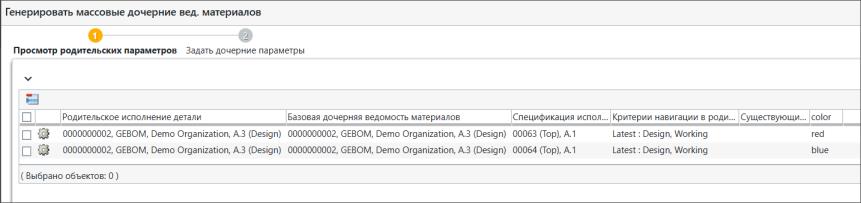

Генерировать массовые дочерние вед. материалов. Откроется диалоговое окно Генерировать массовые дочерние ведомости материалов. Оно содержит шаги Просмотр родительских параметров и Задать дочерние параметры. На шаге Просмотр родительских параметров отображаются исполнения, для которых требуется создать массовые дочерние ведомости материалов.
Генерировать массовые дочерние вед. материалов. Откроется диалоговое окно Генерировать массовые дочерние ведомости материалов. Оно содержит шаги Просмотр родительских параметров и Задать дочерние параметры. На шаге Просмотр родительских параметров отображаются исполнения, для которых требуется создать массовые дочерние ведомости материалов.

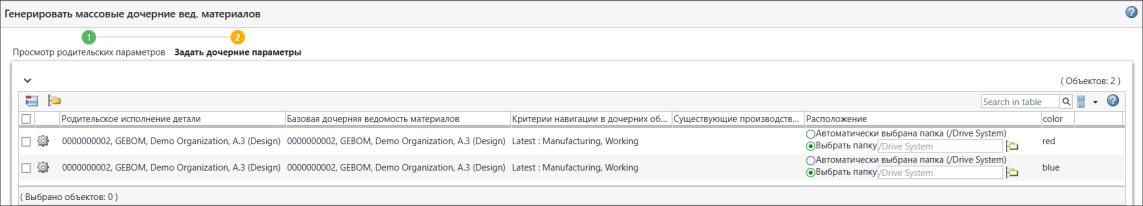

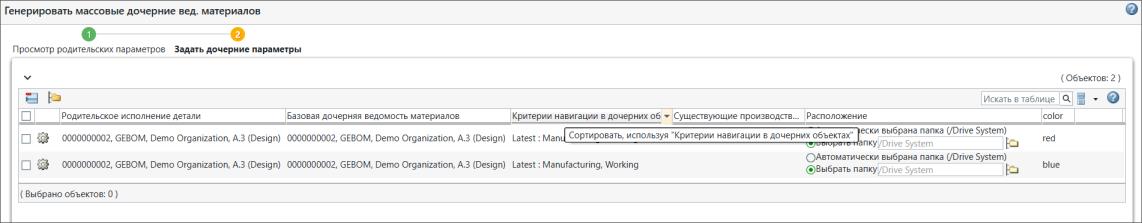

3. Нажмите кнопку Далее. Появится шаг Задать дочерние параметры. На шаге Задать дочерние параметры отображаются исполнения, для которых нужно создать массовые дочерние ведомости материалов.
4. Нажмите кнопку Готово. Диалоговое окно Генерировать массовые дочерние ведомости материалов закроется. Исполнения ведомости конструкционных материалов и производственной ведомости материалов отображаются в родительском и дочернем представлениях в преобразователе вед. материалов.

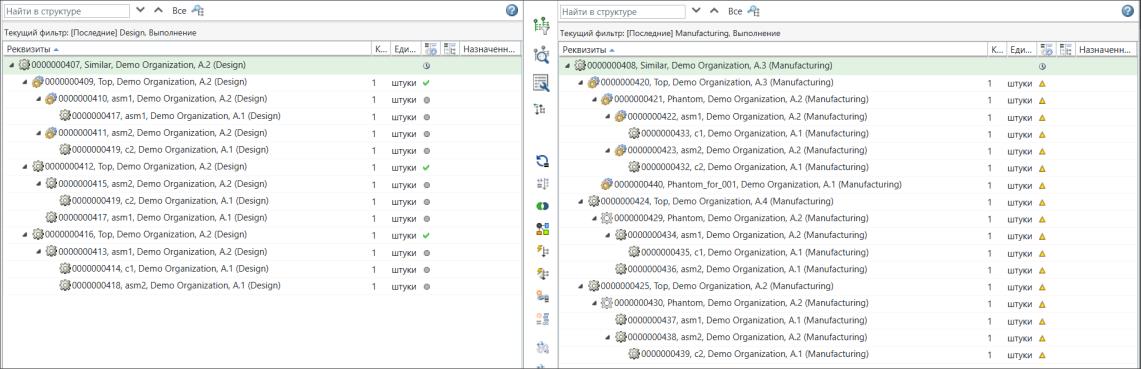

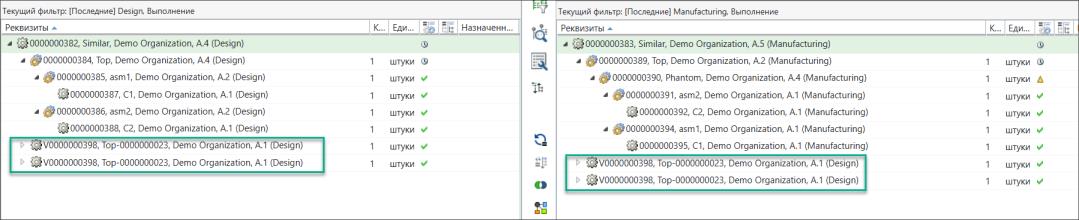

В развернутом виде вся структура в преобразователе вед. материалов отображается следующим образом:
Дополнительные сведения см. в следующих разделах:
◦ Учебник 2. Генерирование массовых производственных ведомостей материалов с использованием параметров
5. Откройте альтернативную структуру вед. материалов 001 в дочернем представлении преобразователя вед. материалов.
6. Создайте массовые дочерние ведомости материалов для альтернативных ведомостей материалов

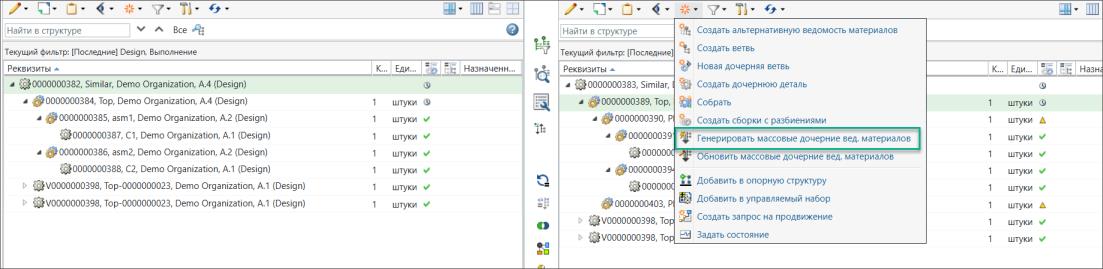

Выберите базовую производственную вед. материалов 0000000582, Top, (Manufacturing, 001) в дочернем представлении преобразователя вед. материалов и инициируйте действие Генерировать массовые дочерние вед. материалов.
Генерировать массовые дочерние вед. материалов.

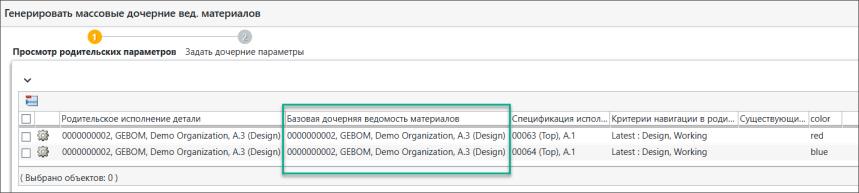

7. Откроется диалоговое окно Генерировать массовые дочерние ведомости материалов. Оно содержит шаги Просмотр родительских параметров и Задать дочерние параметры. На шаге Просмотр родительских параметров отображаются исполнения, для которых требуется создать массовые дочерние ведомости материалов.
8. Нажмите кнопку Далее. Появится шаг Задать дочерние параметры. На шаге Задать дочерние параметры отображаются исполнения, для которых нужно создать массовые дочерние ведомости материалов.
9. Нажмите кнопку Готово. Диалоговое окно Генерировать массовые дочерние ведомости материалов закроется. Варианты ведомости конструкционных материалов и производственной ведомости материалов для альтернативных вед. материалов 001 отображаются в родительских и дочерних представлениях преобразователя BOM.

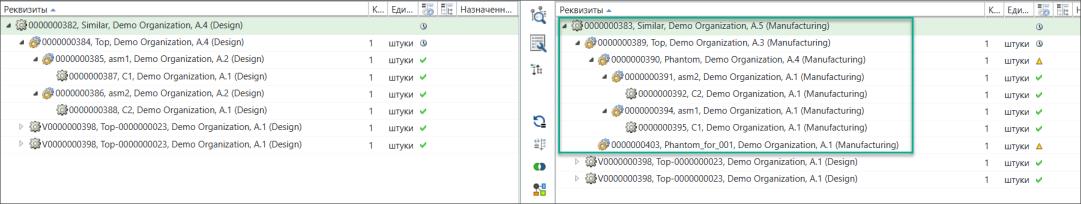

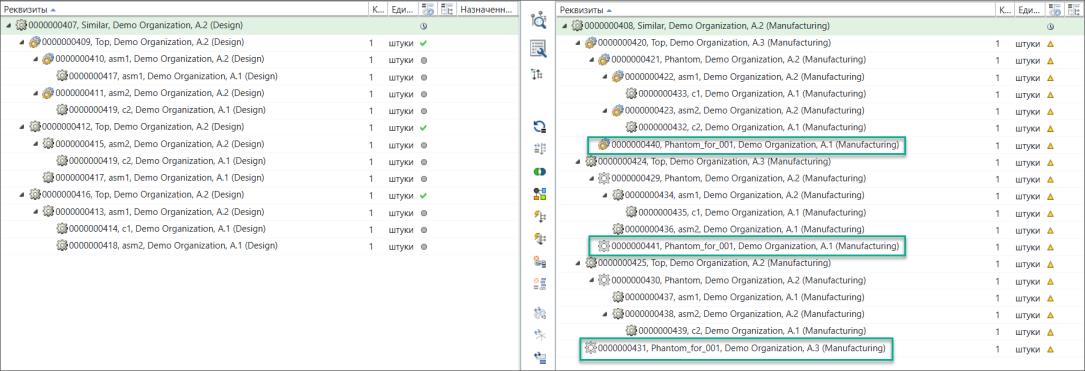

В развернутом виде вся структура в преобразователе вед. материалов отображается следующим образом:
 | Исполнения создаются в соответствии со структурой, присутствующей в альтернативной ведомости материалов 001. Рассмотрим следующий сценарий: деталь 0000000588, Phantom_for_001, (Manufacturing) присутствует в структуре альтернативной ведомости материалов 001. Следовательно, она также отображается в исполнениях производственных ведомостей материалов для альтернативной ведомости материалов 001. |
10. Добавьте расхождения, т. е. внесите изменения в базовую структуру ведомости конструкционных материалов, присутствующую в родительском представлении преобразователя вед. материалов. В этом случае деталь 0000000600, Added_Part добавляется в подсборку 0000000582, Top, (Design).

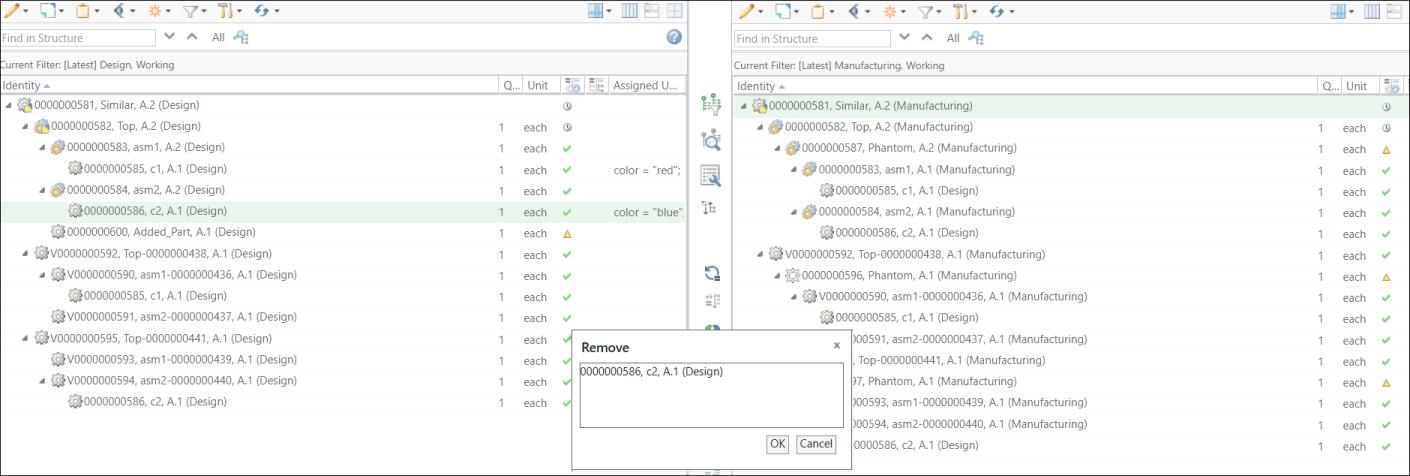

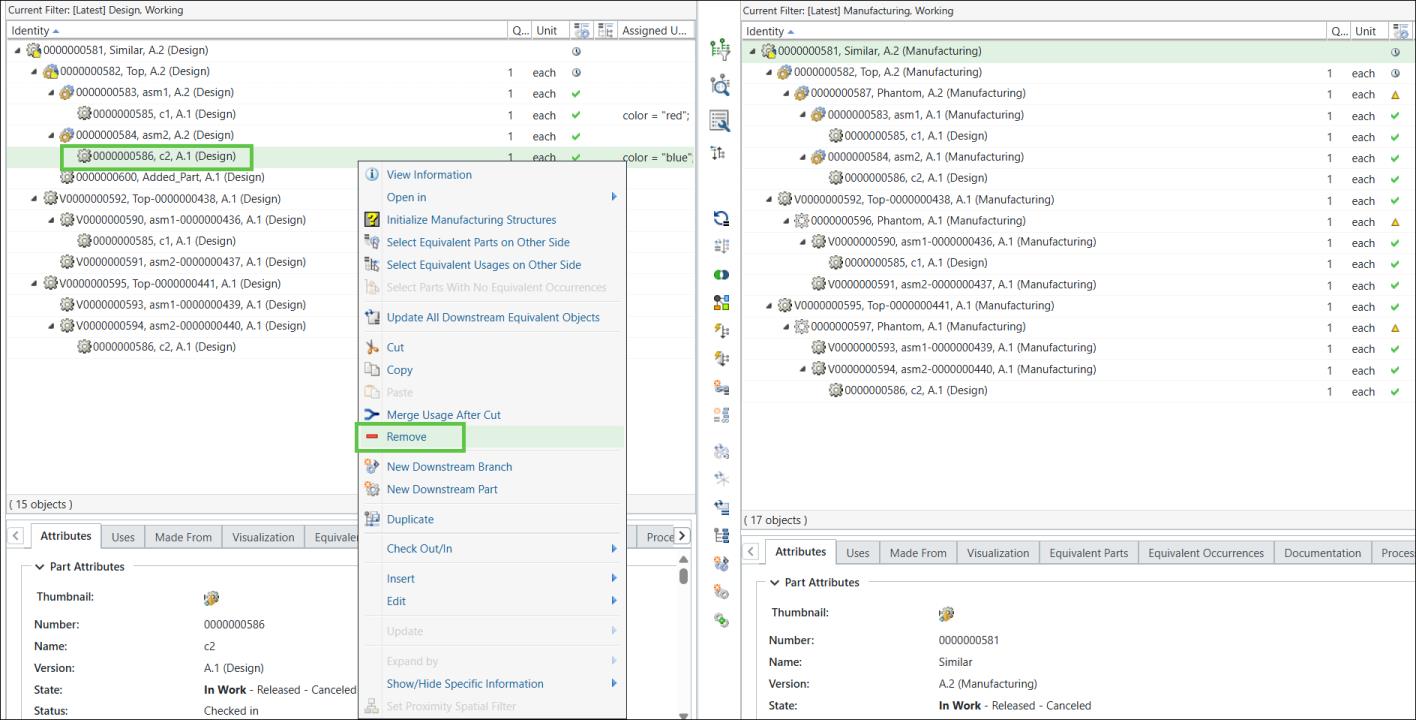

11. Деталь 0000000586, c2, (Design) удаляется из структуры.
12. Выберите детали 0000000582, Top (Design) и 0000000582, Top (Design) в родительском представлении и инициируйте действие

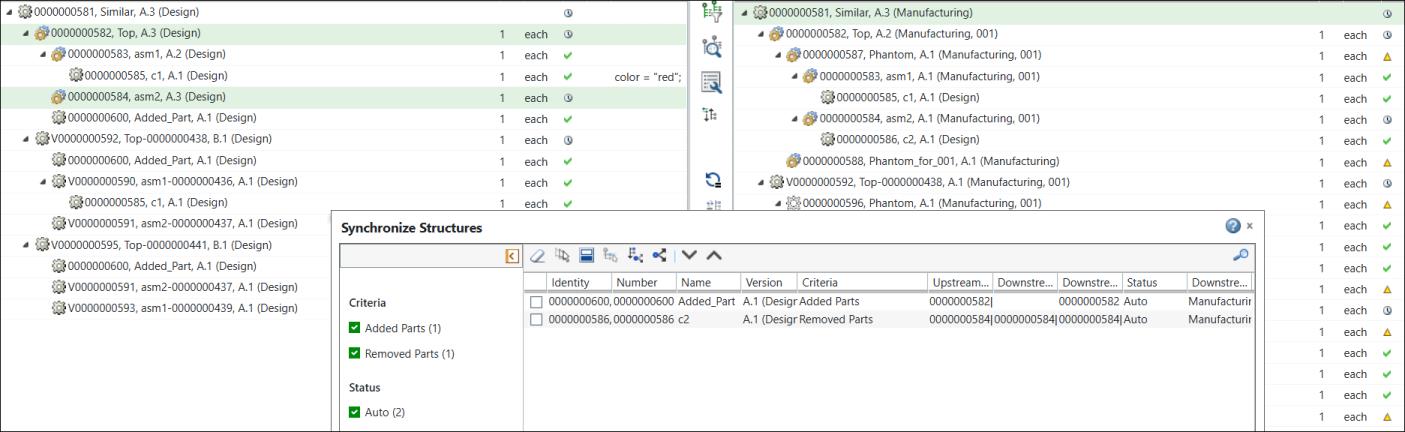

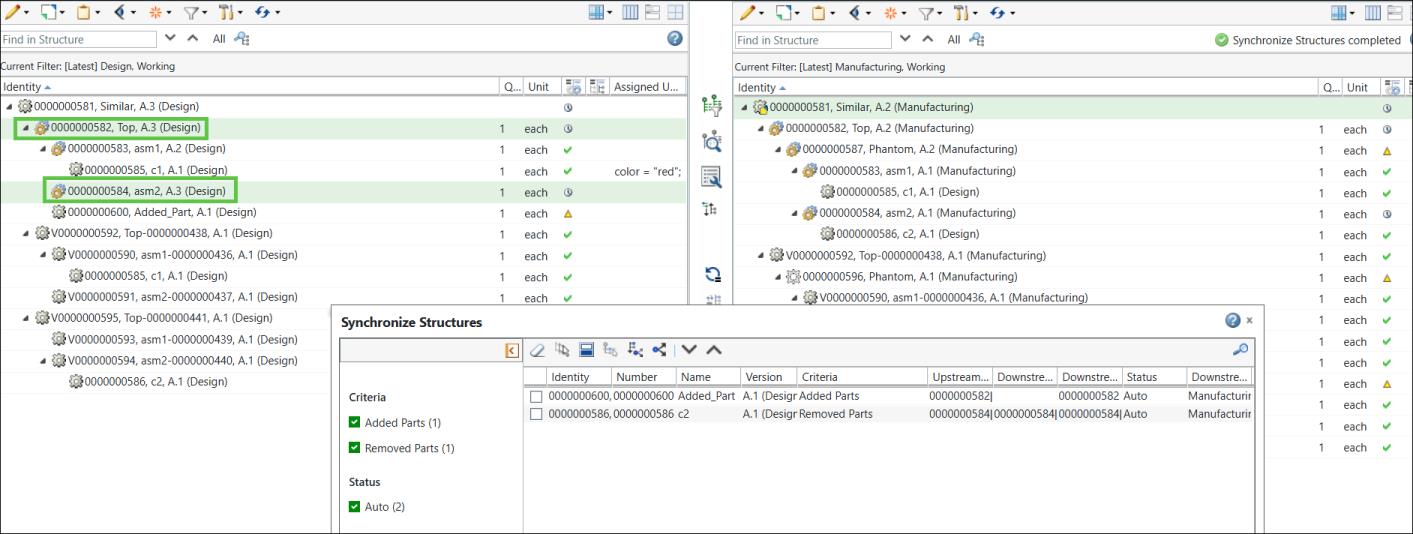

"Синхронизировать структуры", чтобы обновить изменения. Откроется диалоговое окно Синхронизировать структуры. В нем приведены добавленные и удаленные записи деталей.
"Синхронизировать структуры", чтобы обновить изменения. Откроется диалоговое окно Синхронизировать структуры. В нем приведены добавленные и удаленные записи деталей.
Дополнительные сведения см. в разделе Синхронизация родительских и дочерних структур.

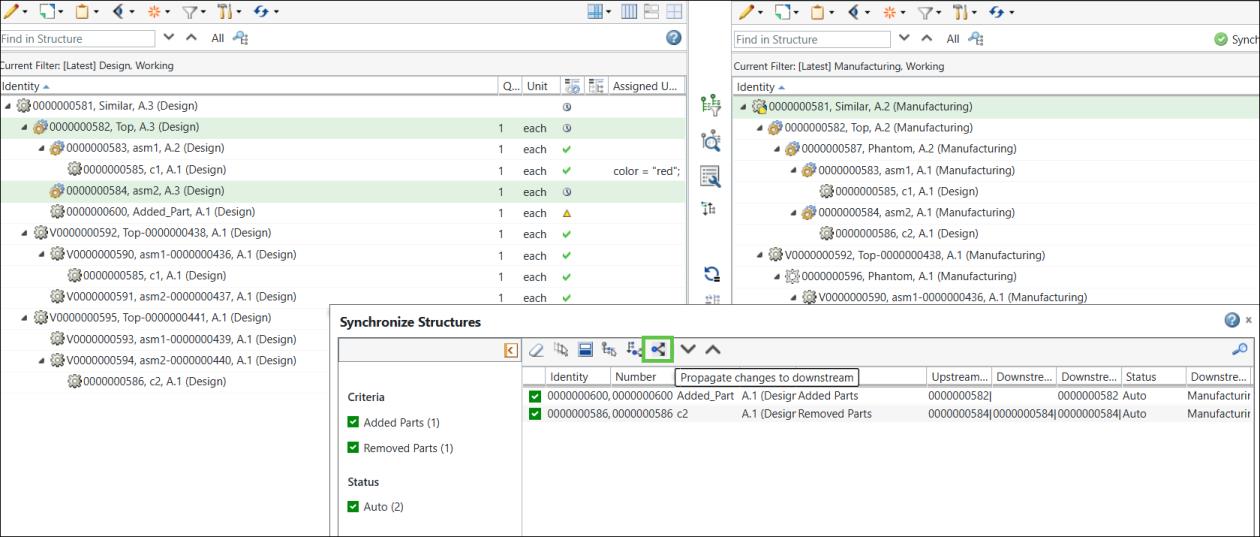

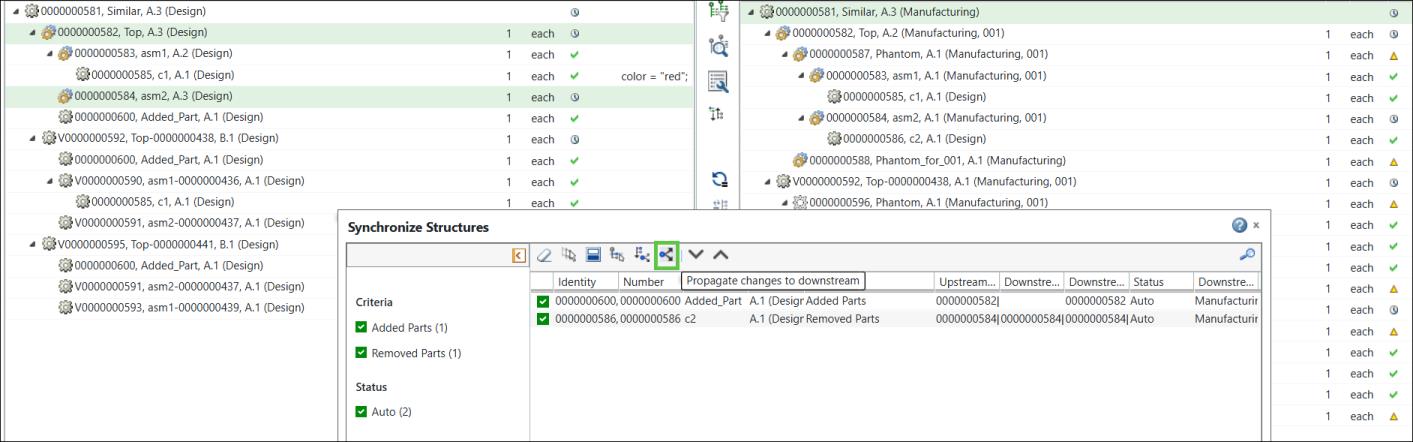

13. Выберите деталь в диалоговом окне Синхронизировать структуры и щелкните команду
"Распространить изменения на дочерний объект", чтобы распространить выбранные изменения.
"Распространить изменения на дочерний объект", чтобы распространить выбранные изменения.

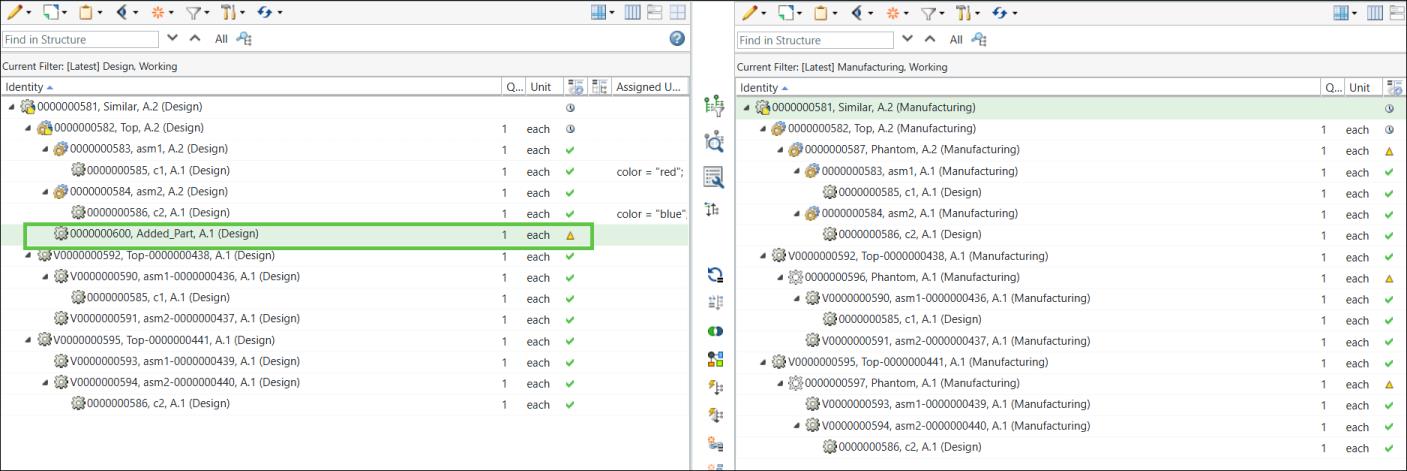

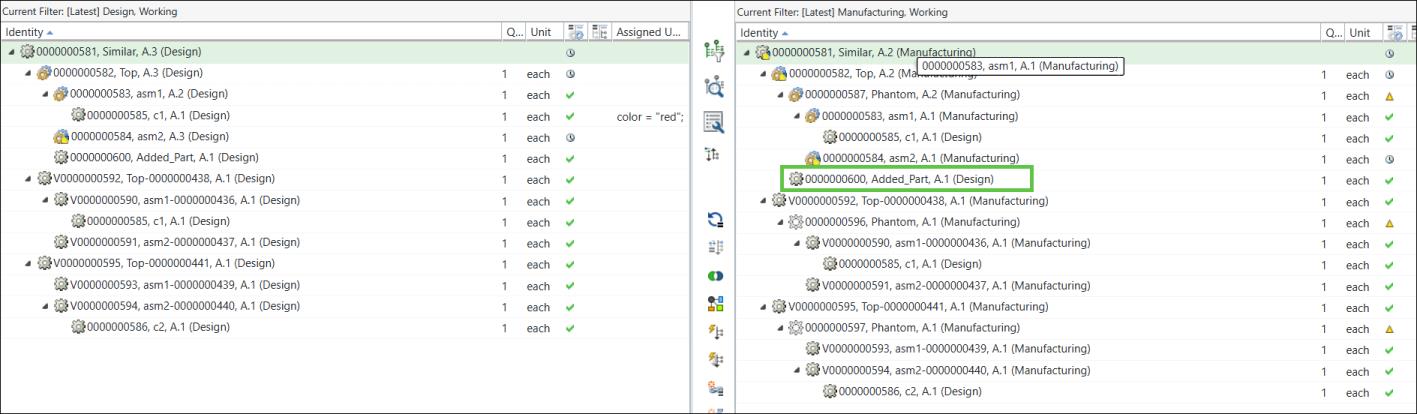

14. Обновленная структура выглядит следующим образом:
Расхождения распространяются на базовую производственную ведомость материалов. Деталь 0000000586, c2, (Manufacturing) в 0000000584, asm2, (Manufacturing) удаляется из структуры. Добавленная деталь подсвечивается.
15. Изменение конфигурации исполнений путем обновления ведомости конструкционных материалов исполнения в родительском представлении для включения обновлений, внесенных в базовые ведомости конструкционных материалов.

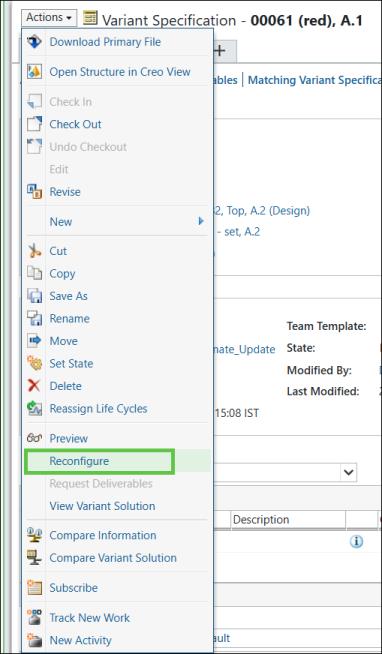

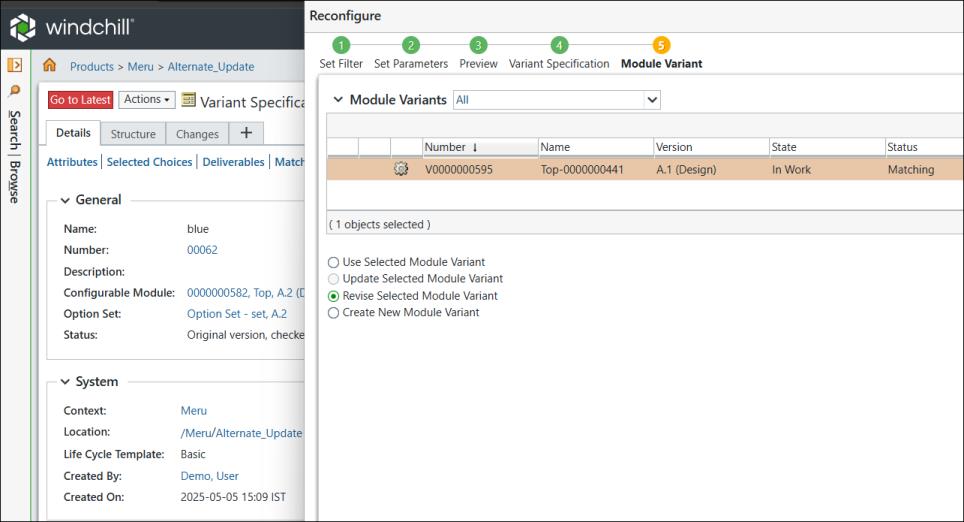

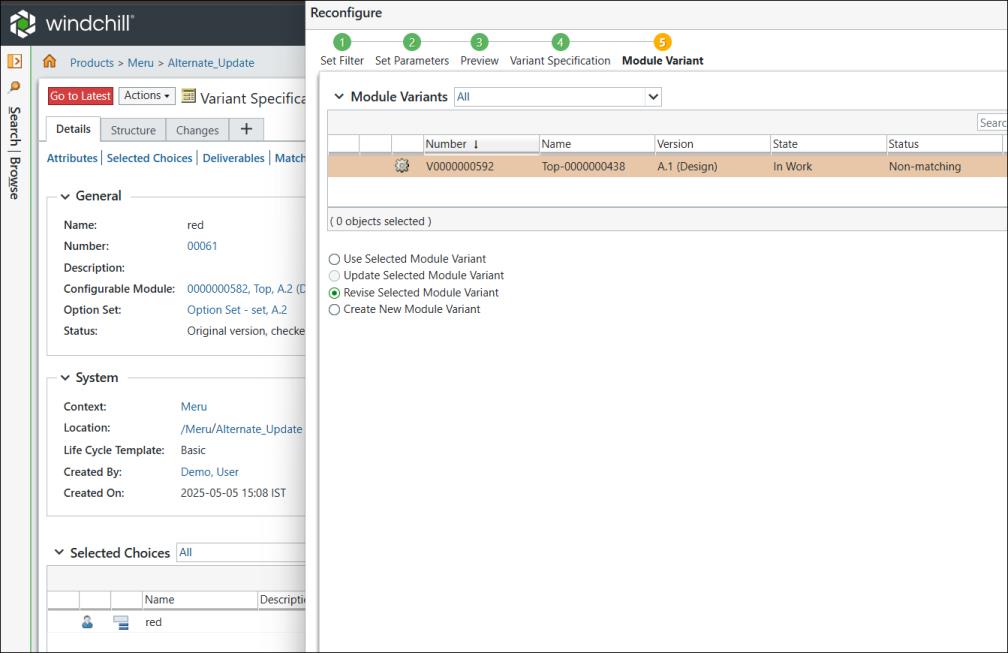

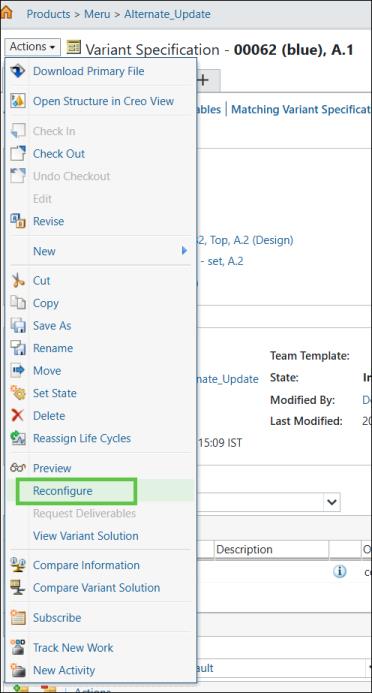

Используйте действие Изменить конфигурацию для спецификаций исполнений 0061 (red) и 0062 (blue). Сохраните всю существующую информацию, приведенную на вкладках. Создайте новую ревизию только существующей дочерней спецификации исполнения, как показано ниже:
В диалоговом окне Изменить конфигурацию необходимо выбрать опцию Создать новую ревизию выбранного исполнения модуля.
16. Обновленная структура ведомости конструкционных материалов исполнения в дочернем представлении выглядит следующим образом:
Деталь 0000000600, Added_Part добавляется в обе ведомости конструкционных материалов исполнения. Деталь c2, находящаяся под деталью 0000000591, asm2, удаляется.
17. Распространите изменения на альтернативную производственную вед. материалов
Выберите детали 0000000582 и 0000000584 в родительском представлении и инициируйте действие "Синхронизировать структуры", чтобы обновить изменения в фоновом режиме. Откроется диалоговое окно Синхронизировать структуры. В нем приведены добавленные и удаленные записи деталей.
"Синхронизировать структуры", чтобы обновить изменения в фоновом режиме. Откроется диалоговое окно Синхронизировать структуры. В нем приведены добавленные и удаленные записи деталей.
18. Выберите деталь в диалоговом окне Синхронизировать структуры и щелкните команду "Распространить изменения на дочерний объект", чтобы распространить выбранные изменения.
"Распространить изменения на дочерний объект", чтобы распространить выбранные изменения.

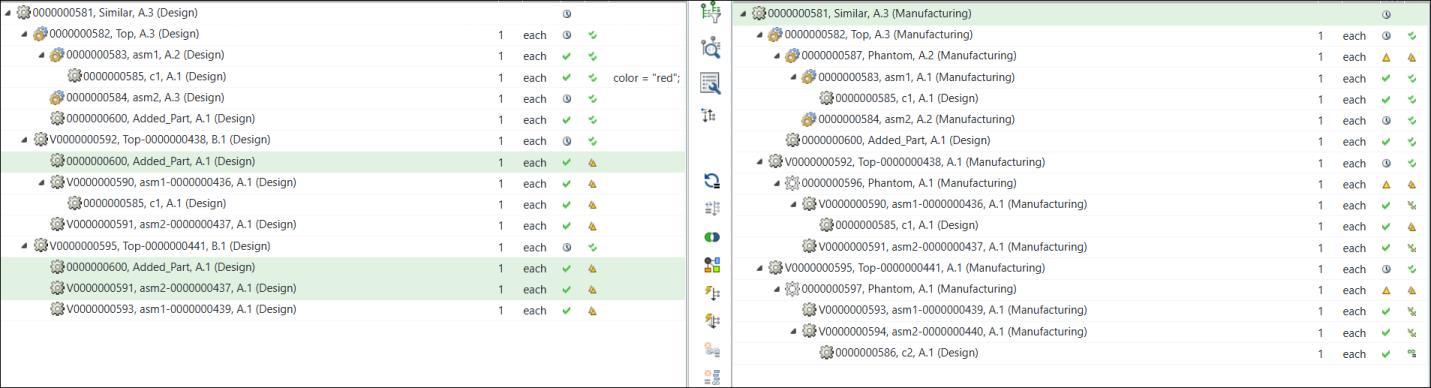

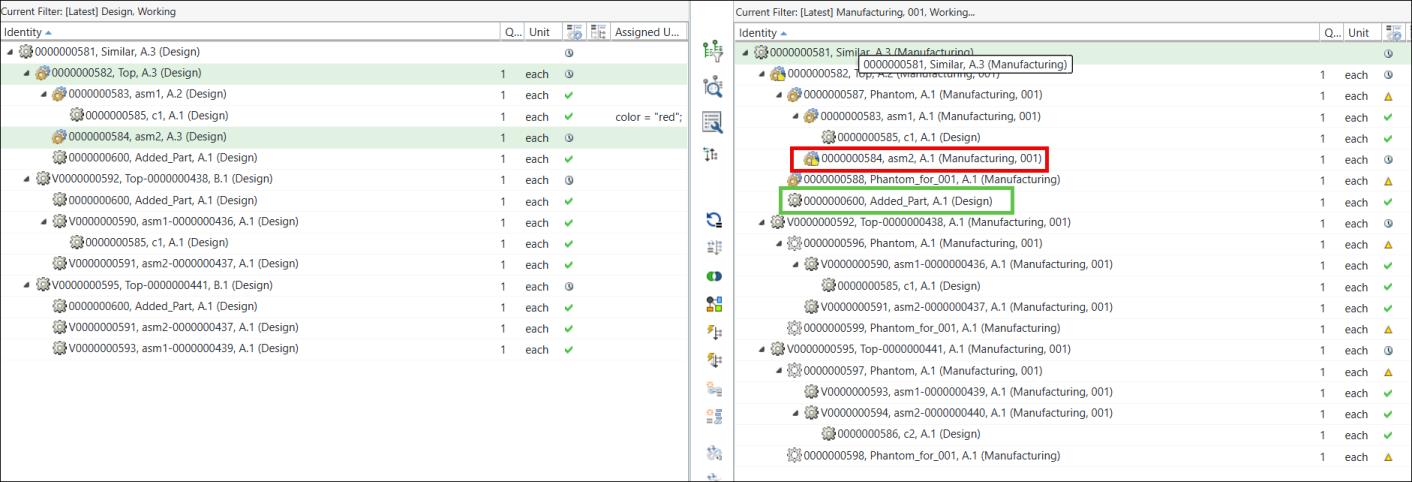

19. Обновленная структура выглядит следующим образом:
Выполняется добавление и удаление деталей в структурах, показанных на этом шаге. Деталь 0000000584 была удалена. Деталь 0000000600 была добавлена.
| | Синхронизируются базовая ведомость конструкционных материалов, альтернативная базовая производственная ведомость материалов и ведомость конструкционных материалов исполнения. |
20. Обновление исполнений альтернативных ведомостей материалов

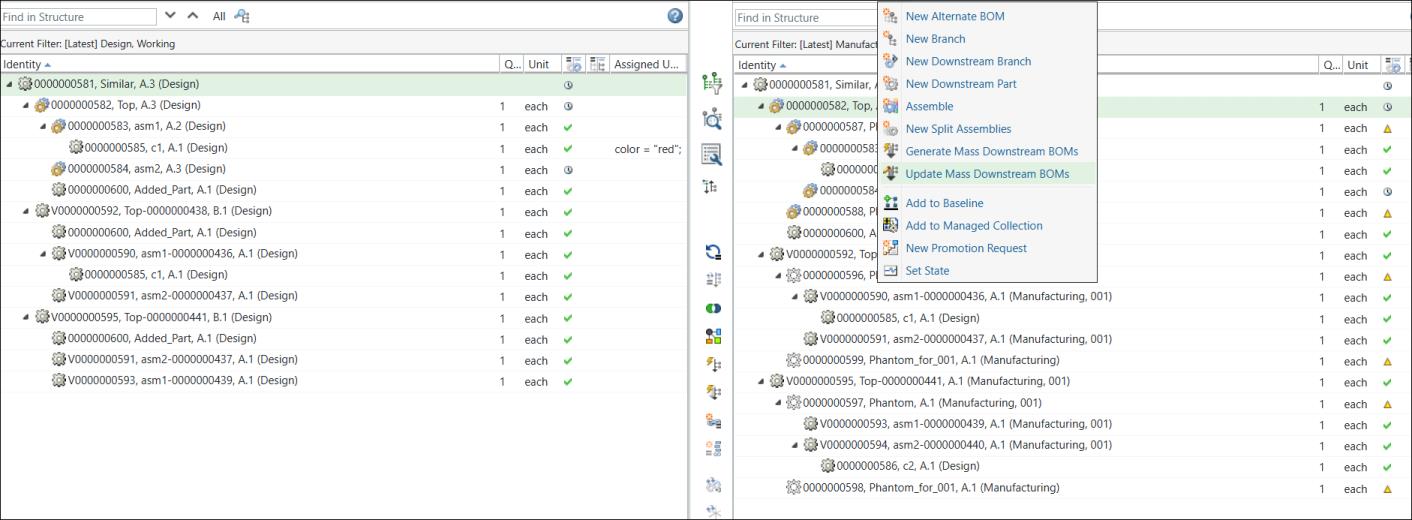

Выберите базовую производственную ведомость материалов 0000000582, Top,(Manufacturing, 001) в дочернем представлении и щелкните команду
Создать/добавить >
Обновить массовые дочерние ведомости материалов.
Создать/добавить > Обновить массовые дочерние ведомости материалов.
При инициировании действия Обновить массовые дочерние ведомости материалов отображается следующее сообщение:
Обновить массовые дочерние ведомости материалов отображается следующее сообщение:
Щелкните Продолжить.

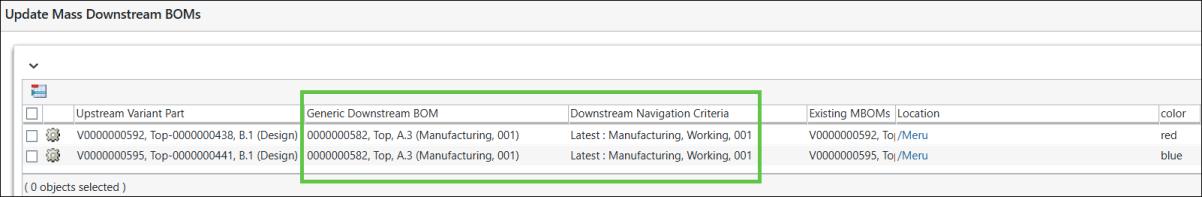

21. Откроется диалоговое окно Обновить массовые дочерние ведомости материалов. В нем отображается следующая информация:
22. Нажмите кнопку Готово. Диалоговое окно Обновить массовые дочерние ведомости материалов закроется. Система обновляет выбранные производственные ведомости материалов исполнения для альтернатив на основании изменений, внесенных в структуры базовой ведомости конструкционных материалов, ведомостей конструкционных материалов исполнения и альтернативной базовой производственной ведомости материалов.

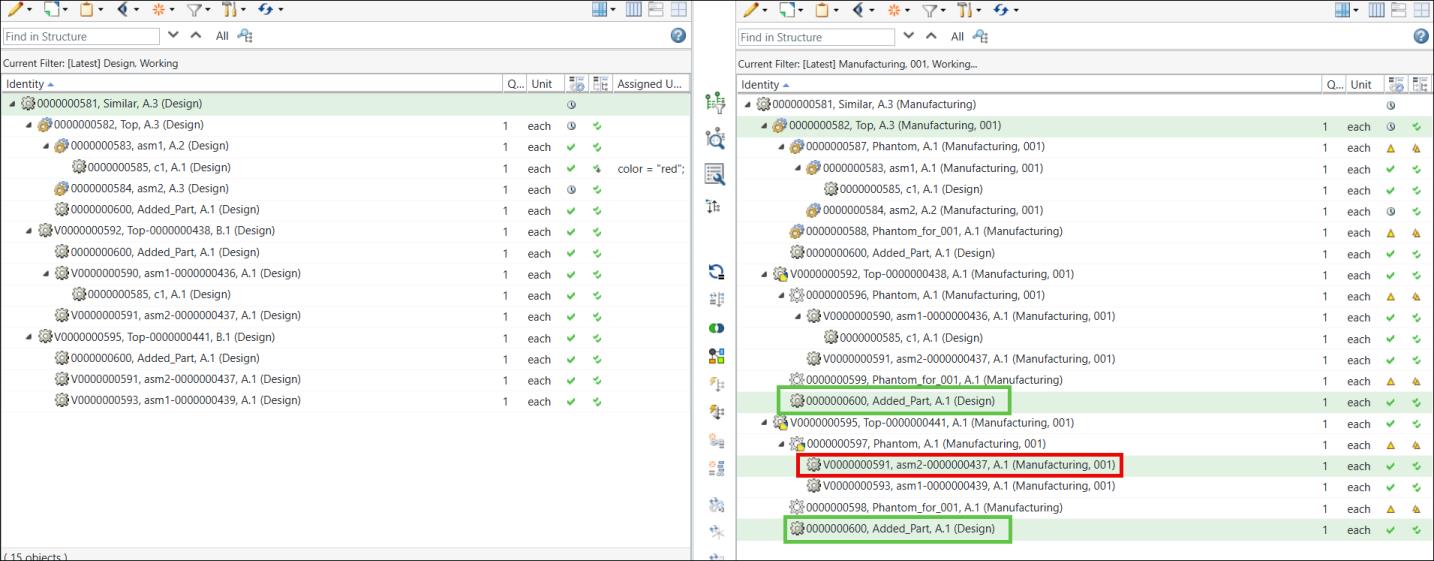

Детали, добавленные в структуру, подсвечиваются зеленым цветом. Деталь, расположенная под деталью, подсвеченной красным цветом, удаляется.
