자습서 9: 파생 등가 링크 업데이트
대량 BOM 업데이트 중 속성 및 연관의 수직 복사를 지원하려면 Windchill/codebase/com/ptc/windchill/mpml/xconfs에 있는 mpmlink.properties.xconf 파일에 com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.update.wt.part.WTPart 등록 정보를 추가하고 구성해야 합니다.
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.update.wt.part.WTPart" multivalued="," default=""/>
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.update.wt.part.WTPartUsageLink" multivalued="," default=""/>
비즈니스 사용 사례에 따라 이러한 등록 정보를 사용할 수 있습니다.
예를 들어, 다음 형식으로 등록 정보를 구성할 수 있습니다.
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.update.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~MBA|source"/>
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.update.wt.part.WTPartUsageLink" value="WCTYPE|wt.part.WTPartUsageLink~MBA|findNumber"/>
변경 사항을 적용하려면 mpmlink.properties.xconf 파일에 등록 정보를 전파한 후 Windchill 서버를 다시 시작합니다.
 |
수평 및 수직 복사 모두에서 등록 정보 또는 속성을 정의하면 수직 복사가 우선하며 수평 복사에 설정된 값을 무시합니다.
|
자습서
이 자습서에서는
대량 다운스트림 BOM 업데이트 작업을 사용하여 파생 등가 링크를 업데이트하는 방법에 대해 설명합니다.

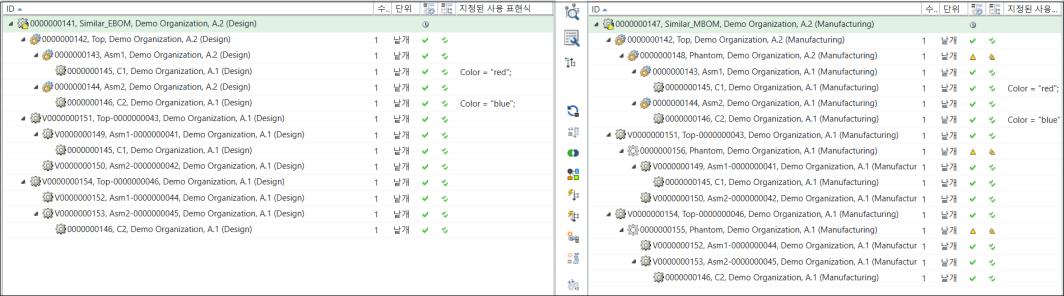

대량 다운스트림 BOM 업데이트 작업을 사용하여 파생 등가 링크를 업데이트하는 방법에 대해 설명합니다.1. BOM 변환기에 다음 구조가 존재한다고 가정해 보겠습니다.

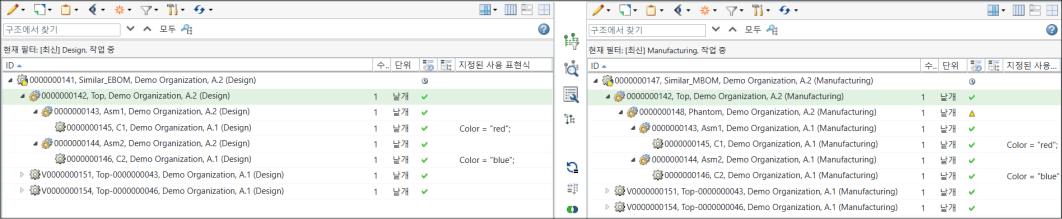

대량 다운스트림 BOM 생성 작업을 사용하여 제조 파생이 생성됩니다. 자세한 내용은 자습서 8: 속성 및 연관의 수직 복사를 참조하십시오.확장된 양식에서 구조는 다음과 같이 나타납니다.
| | 제조 파생이 생성되면 구성 가능 MBOM과 해당 제조 파생 간에 추가 링크가 작성됩니다. 이러한 링크를 파생 등가 링크라고 합니다. 자세한 내용은 파생 등가 링크를 참조하십시오. |

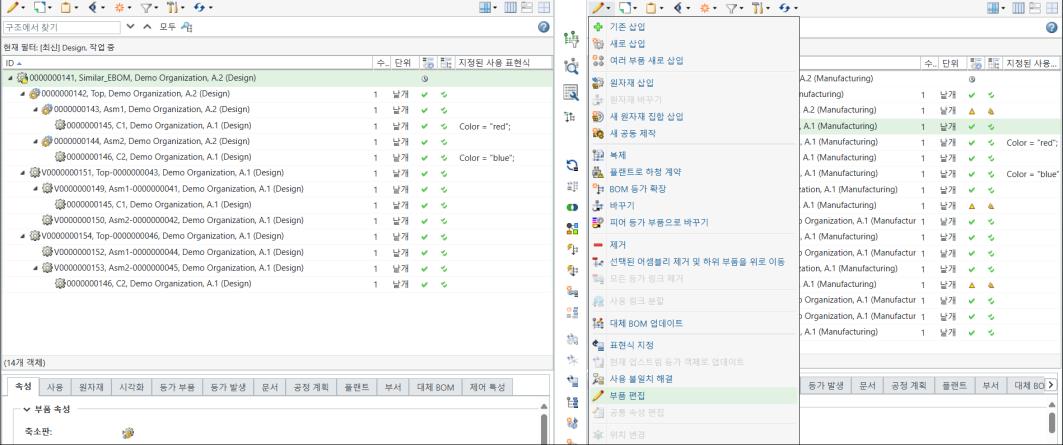

2. 다운스트림 보기에서 부품 0000000160, Asm1, (Manufacturing)을 선택하고 부품 편집 작업을 시작합니다.

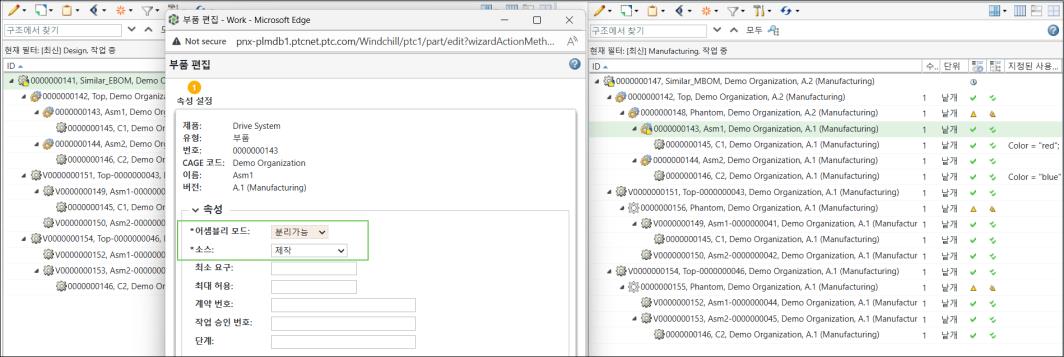

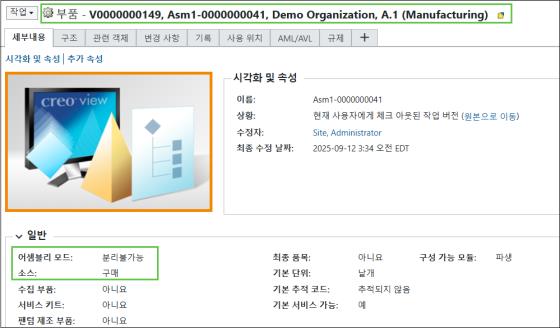

부품 0000000160, Asm1, (Manufacturing)에 대해 강조 표시된 속성을 확인합니다.

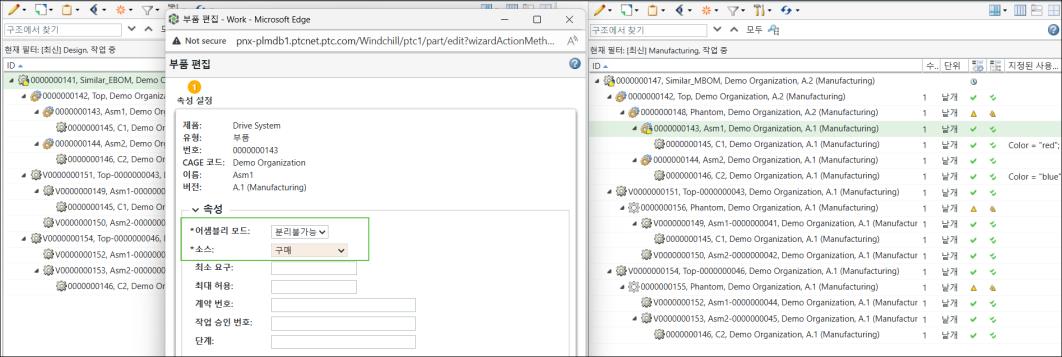

3. 강조 표시된 속성의 값을 변경합니다.

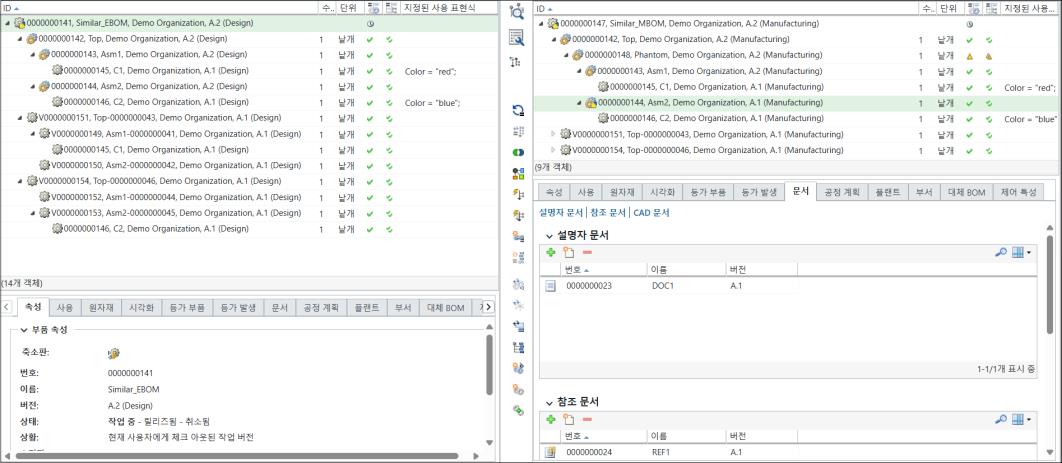

4. 새 문서 두 개를 부품 0000000157, Asm2, (Manufacturing)과 연관시킵니다.

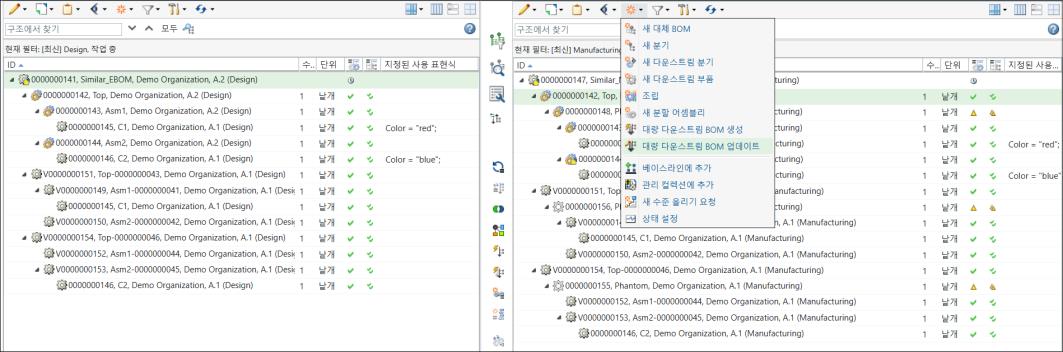

5. 다운스트림 보기에서 일반 mBOM 0000000162, Top, (Manufacturing)을 선택하고
새로 만들기/추가 > 대량 다운스트림 BOM 업데이트를 클릭합니다.
새로 만들기/추가 > 대량 다운스트림 BOM 업데이트를 클릭합니다.
6. 대량 다운스트림 BOM 업데이트 작업을 시작하면 다음 메시지가 표시됩니다.
대량 다운스트림 BOM 업데이트 작업을 시작하면 다음 메시지가 표시됩니다.
계속을 클릭합니다.

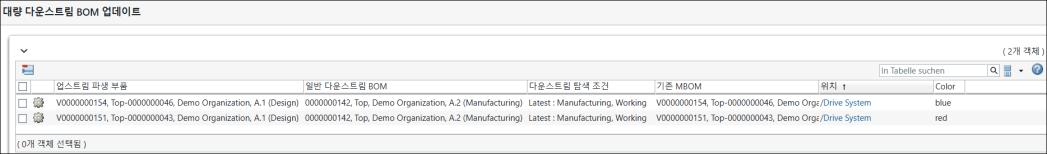

7. 대량 다운스트림 BOM 업데이트 대화 상자가 열립니다. 다음과 같은 정보가 표시됩니다.

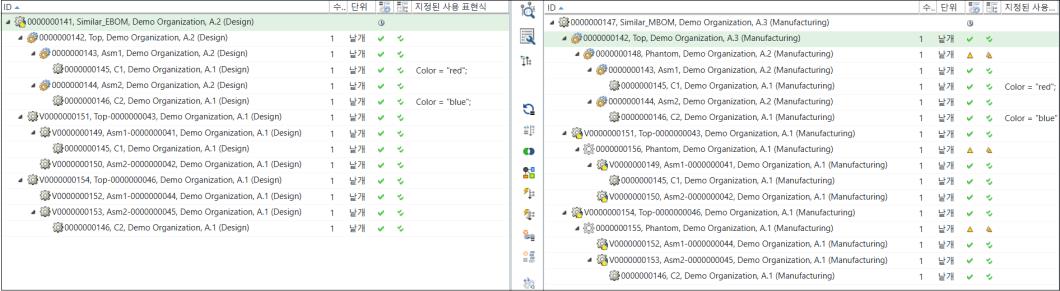

8. 마침을 클릭합니다. 대량 다운스트림 BOM 업데이트 대화 상자가 닫힙니다. 시스템은 일반 mBOM 구조의 변경 사항에 따라 선택한 파생 mBOM을 업데이트합니다.

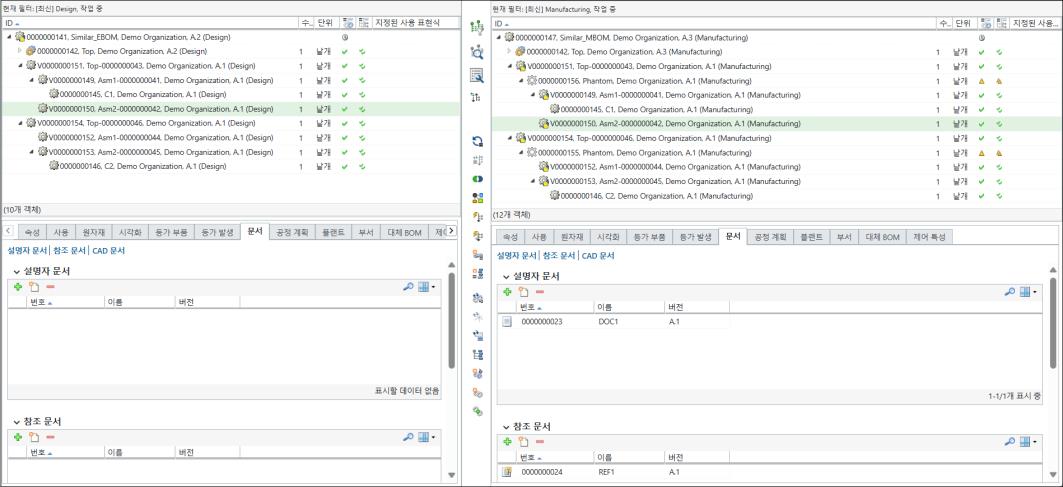

9. 연관도 복사됩니다.

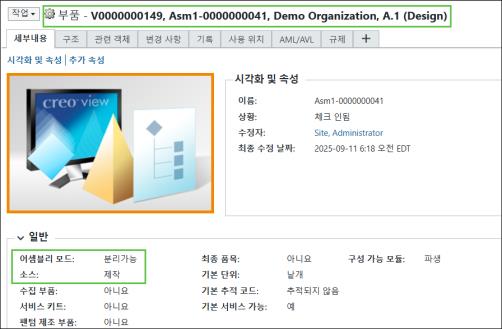

이전 속성과 새 속성의 차이점에 유의하십시오.
| | 이 자습서에서는 다음 등록 정보가 사용되었습니다. • <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.update.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~MBA|source"/> • <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.update.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~MBA|partType"/> • <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.update.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~MBA|describedBy@WCTYPE|wt.part.WTPartDescribeLink"/> • <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.update.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~MBA|references@WCTYPE|wt.part.WTPartReferenceLink"/> |
