자습서 8: 속성 및 연관의 수직 복사
대량 BOM 작성 중 속성 및 연관의 수직 복사를 지원하려면 Windchill/codebase/com/ptc/windchill/mpml/xconfs에 있는 mpmlink.properties.xconf 파일에 다음 등록 정보를 추가하고 구성해야 합니다.
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.addSame.create.wt.part.WTPart" multivalued="," default=""/>
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.addSame.create.wt.part.WTPartUsageLink" multivalued="," default=""/>
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newBranch.create.wt.part.WTPart" multivalued="," default=""/>
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newBranch.create.wt.part.WTPartUsageLink" multivalued="," default=""/>"/>
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newPart.create.wt.part.WTPart" multivalued="," default=""/>
• <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newPart.create.wt.part.WTPartUsageLink" multivalued="," default=""/>
예를 들어, 다음 형식으로 등록 정보를 구성할 수 있습니다.<Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newBranch.create.wt.part.WTPartUsageLink" value="WCTYPE|wt.part.WTPartUsageLink~MBA|findNumber"/>
변경 사항을 적용하려면 mpmlink.properties.xconf 파일에 등록 정보를 전파한 후 Windchill 서버를 다시 시작합니다.
비즈니스 사용 사례에 따라 이러한 등록 정보를 사용할 수 있습니다. 예를 들어, 부품에 addSame 기능을 사용하려는 경우, "com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.addSame.create.wt.part.WTPartUsageLink"를 설정할 수 있습니다. 즉, 동일한 부품이 일반 mBOM에서 파생 mBOM으로 추가됩니다.
 |
• 제조 파생이 생성되면 구성 가능 MBOM과 해당 제조 파생 간에 추가 링크가 작성됩니다. 이러한 링크를 파생 등가 링크라고 합니다. 자세한 내용은 파생 등가 링크를 참조하십시오.
• 수평 및 수직 복사 모두에서 등록 정보 또는 속성을 정의하면 수직 복사가 우선하며 수평 복사에 설정된 값을 무시합니다.
|
파생 등가 링크에 대한 자세한 내용은 파생 등가 링크를 참조하십시오.
자습서
이 자습서에서는
대량 다운스트림 BOM 생성 작업을 사용하여 대량 BOM을 작성하는 동안 속성 및 연관을 수직 복사하는 방법을 보여줍니다.
대량 다운스트림 BOM 생성 작업을 사용하여 대량 BOM을 작성하는 동안 속성 및 연관을 수직 복사하는 방법을 보여줍니다.1. BOM 변환기의 업스트림 보기에 다음 일반 eBOM 구조가 존재한다고 가정해 보십시오.

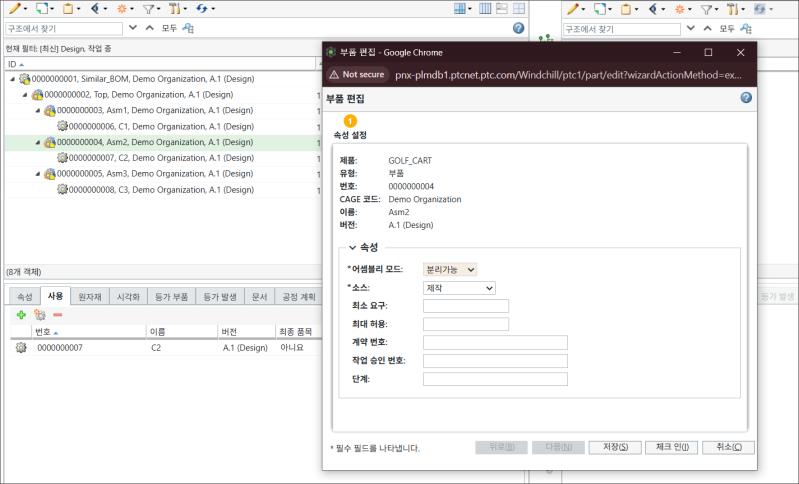

2. 부품 0000000602, Asm2 (Design)을 선택하고 부품 편집 작업을 시작합니다.

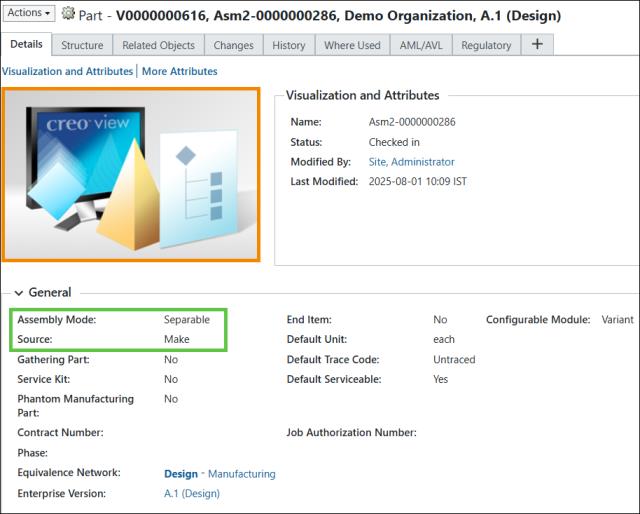

부품 0000000602, Asm2 (Design)에 대해 강조 표시된 속성을 확인합니다.

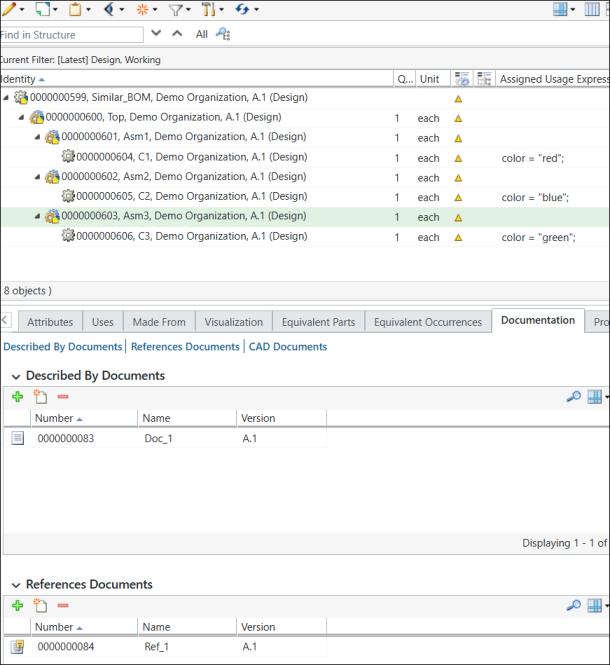

3. 두 개의 서로 다른 문서가 부품 0000000603, Asm3 (Design)와 연관되어 있습니다.

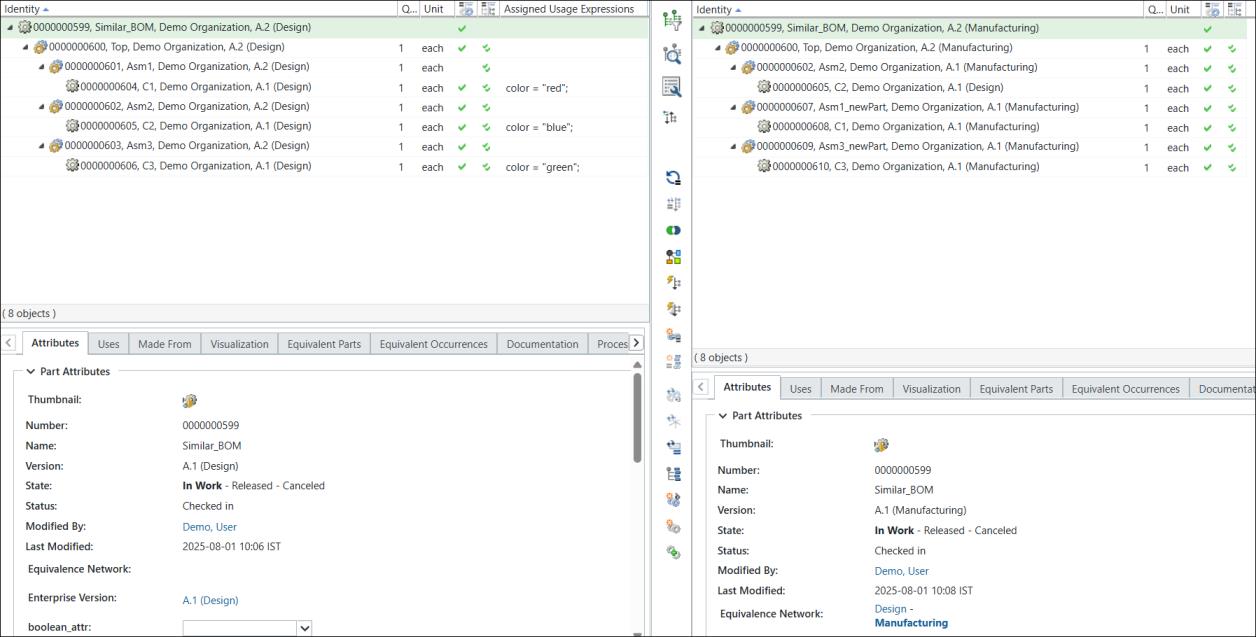

4. 새 다운스트림 분기, 복사 및 새 분기로 붙여넣기 작업을 사용하여 원본 eBOM에서 일반 mBOM을 작성합니다.
5. 파생 사양을 사용하여 구성 가능 모듈에서 파생을 생성합니다. 자세한 내용은 파생 작성 및 관리를 참조하십시오.

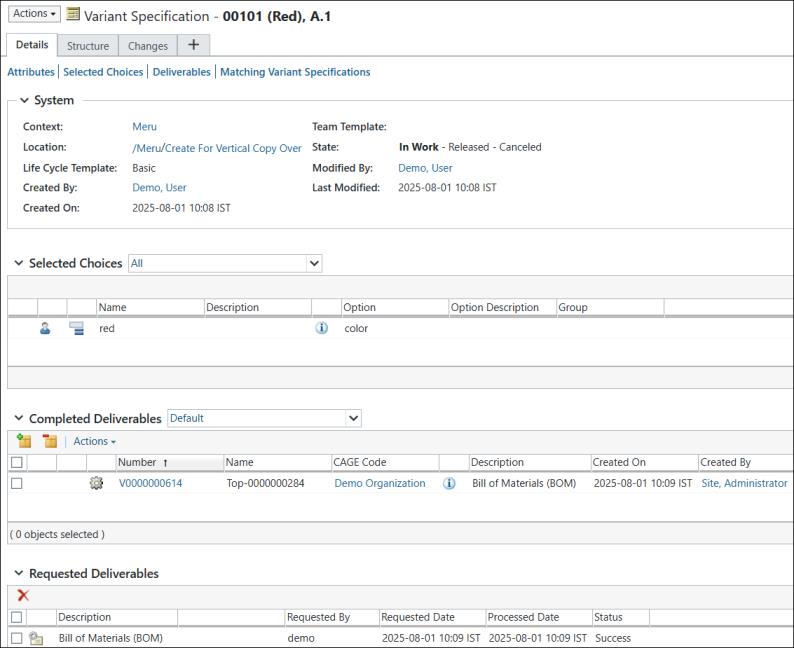

색상 Red에 대한 파생 사양의 정보 페이지는 다음과 같습니다.

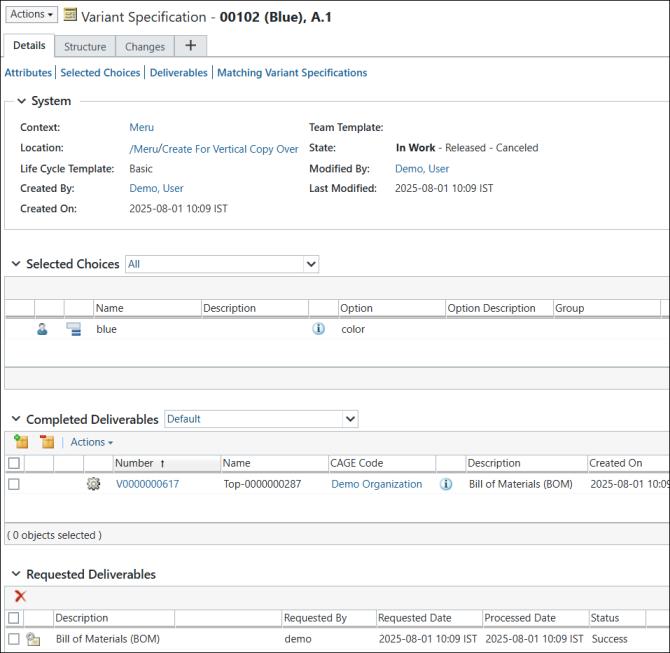

색상 Blue에 대한 파생 사양의 정보 페이지는 다음과 같습니다.

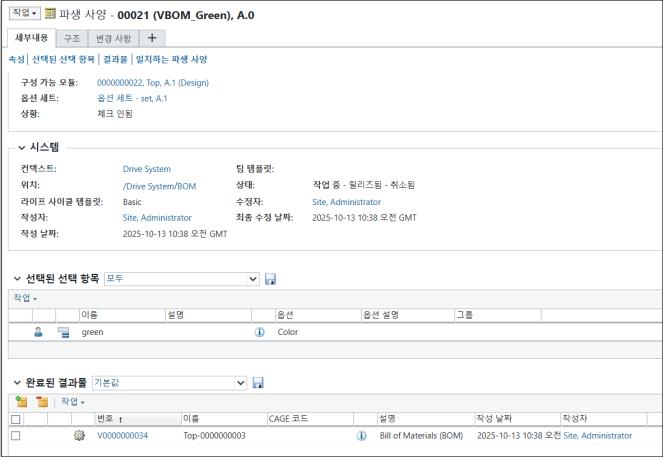

색상 Green에 대한 파생 사양의 정보 페이지는 다음과 같습니다.
6. 색상 Red에 대한 파생의 구조는 다음과 같습니다.

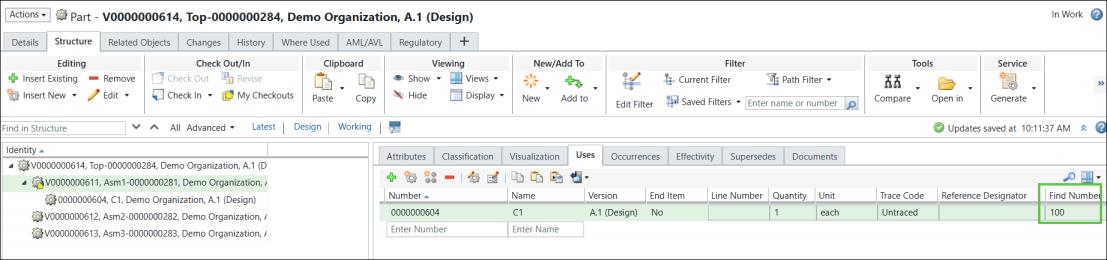

찾기 번호 속성의 값을 확인합니다.

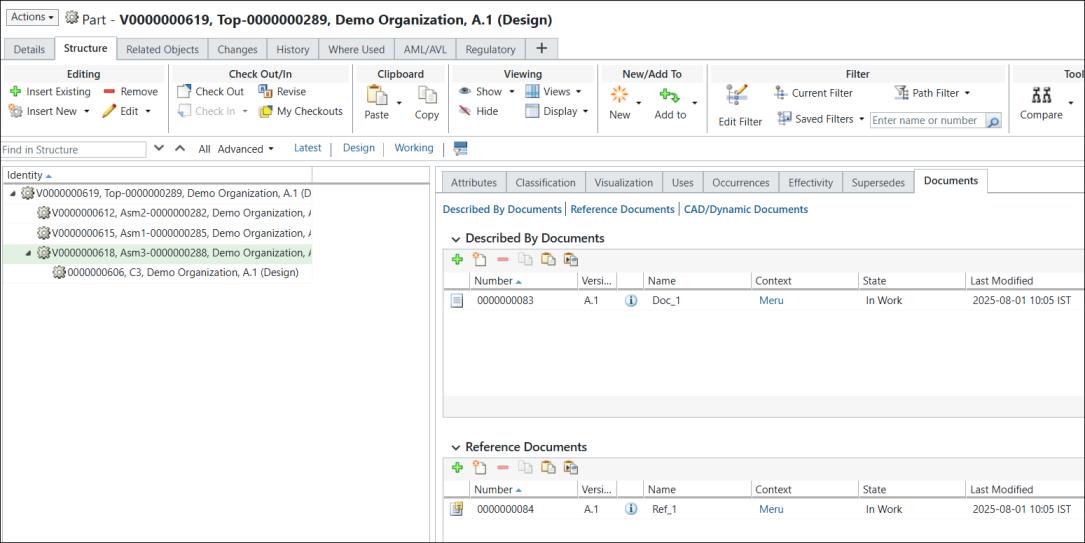

색상 Green에 대한 파생의 구조는 다음과 같습니다.
두 가지 유형의 문서가 부품 0000000618과 연관되어 있습니다.

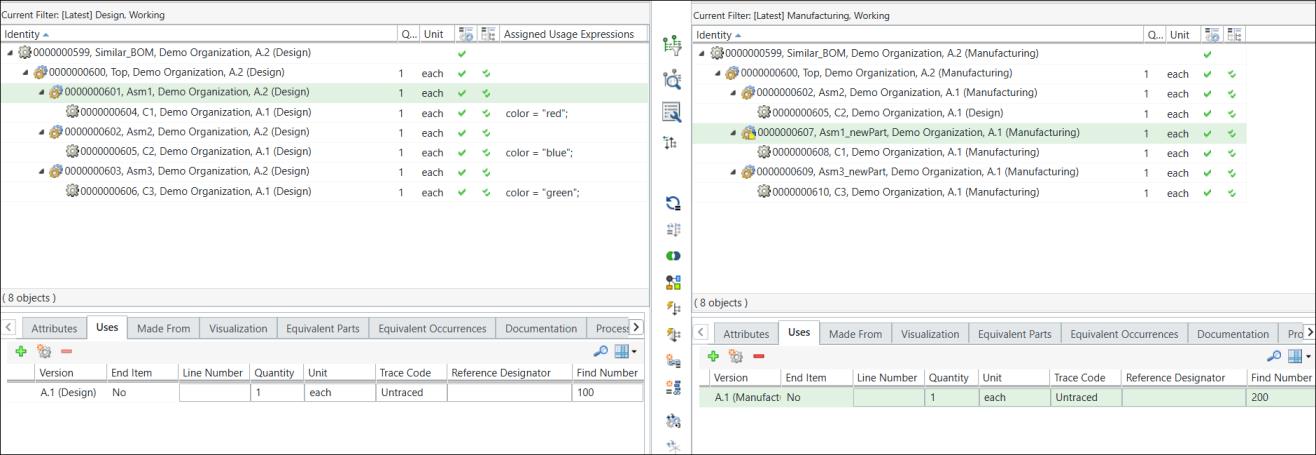

7. 선택한 부품의 찾기 번호 속성 값을 확인합니다.

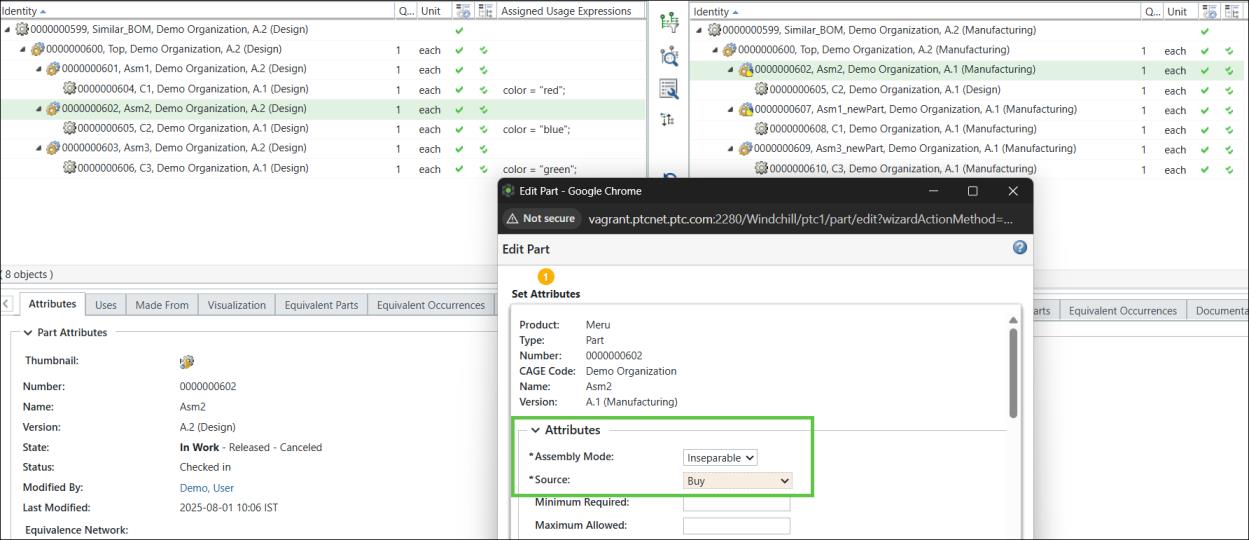

8. 부품 0000000602, Asm2 (Manufacturing)에 대해 강조 표시된 속성의 값은 각각 Inseparable 및 Buy로 설정됩니다.

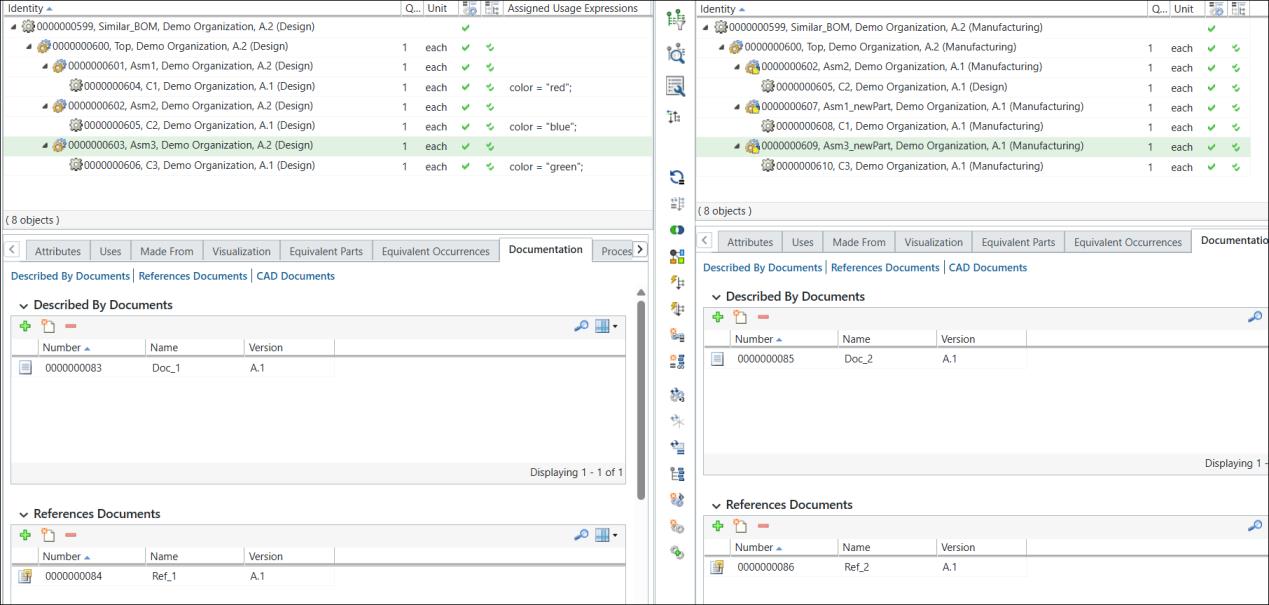

9. 두 가지 유형의 문서가 부품 0000000609, Asm3,newPart (Manufacturing)과 연관되어 있습니다.

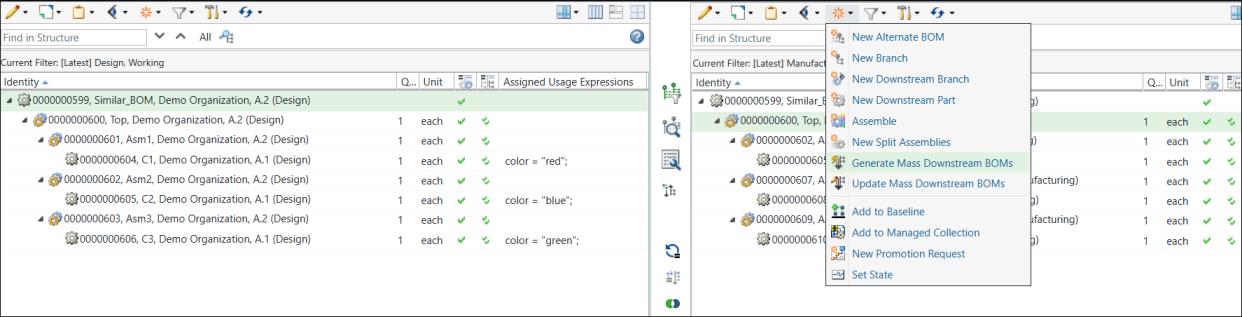

10. 다운스트림 보기에서
새로 만들기/추가 > 대량 다운스트림 BOM 생성을 선택합니다. 대량 다운스트림 BOM 생성 대화 상자가 열립니다. 여기에는 업스트림 매개 변수 보기와 다운스트림 매개 변수 설정 단계가 포함되어 있습니다.
새로 만들기/추가 > 대량 다운스트림 BOM 생성을 선택합니다. 대량 다운스트림 BOM 생성 대화 상자가 열립니다. 여기에는 업스트림 매개 변수 보기와 다운스트림 매개 변수 설정 단계가 포함되어 있습니다.

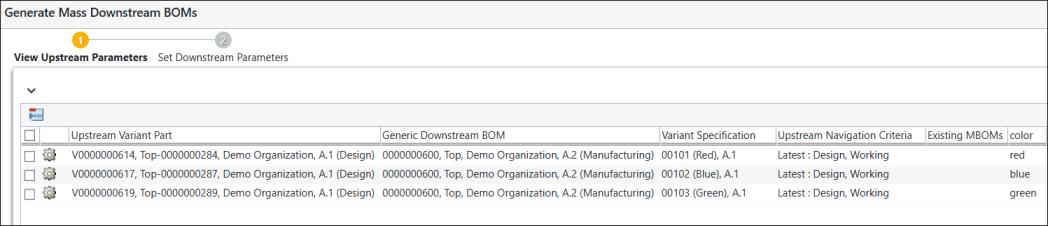

11. 업스트림 매개 변수 보기 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.

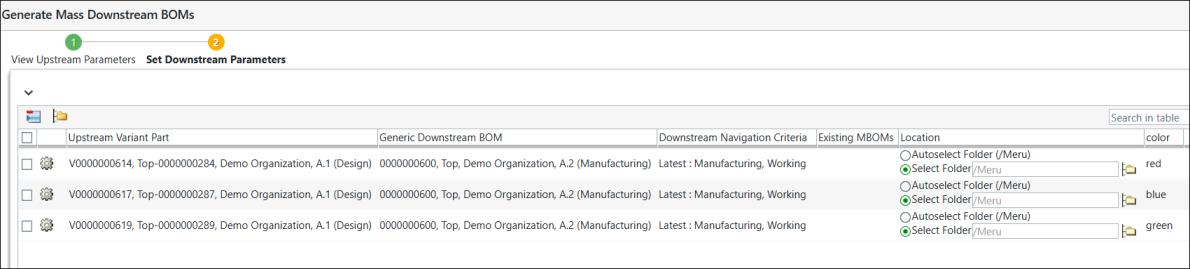

12. 다음을 클릭합니다. 다운스트림 매개 변수 설정 단계가 나타납니다. 다운스트림 매개 변수 설정 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.

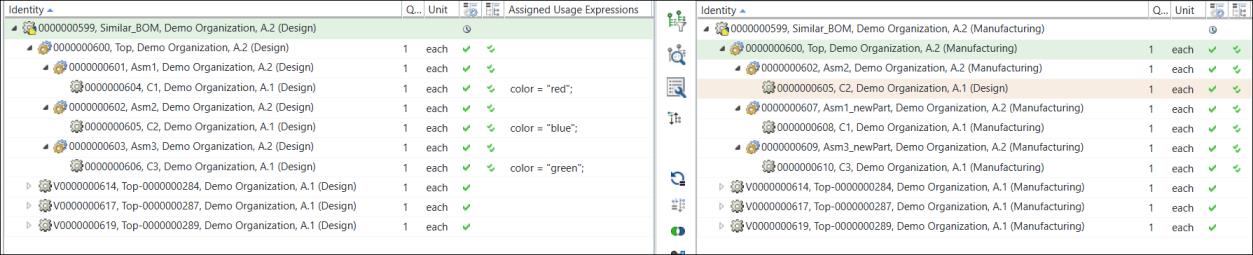

13. 마침을 클릭합니다. 대량 다운스트림 BOM 생성 대화 상자가 닫힙니다. eBOM 및 mBOM 파생은 BOM 변환기의 업스트림 및 다운스트림 보기에 나타납니다.

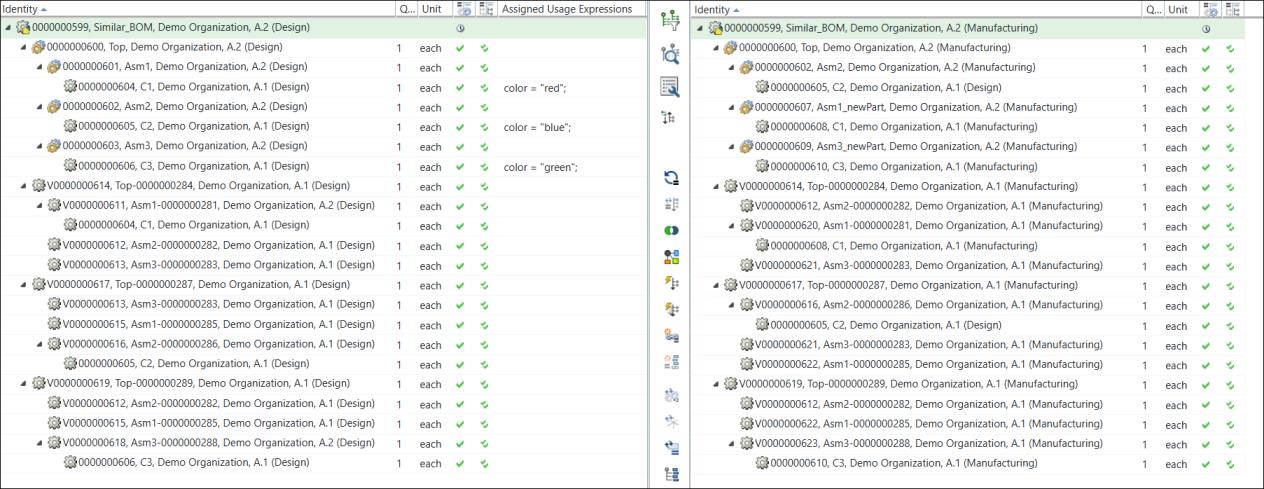

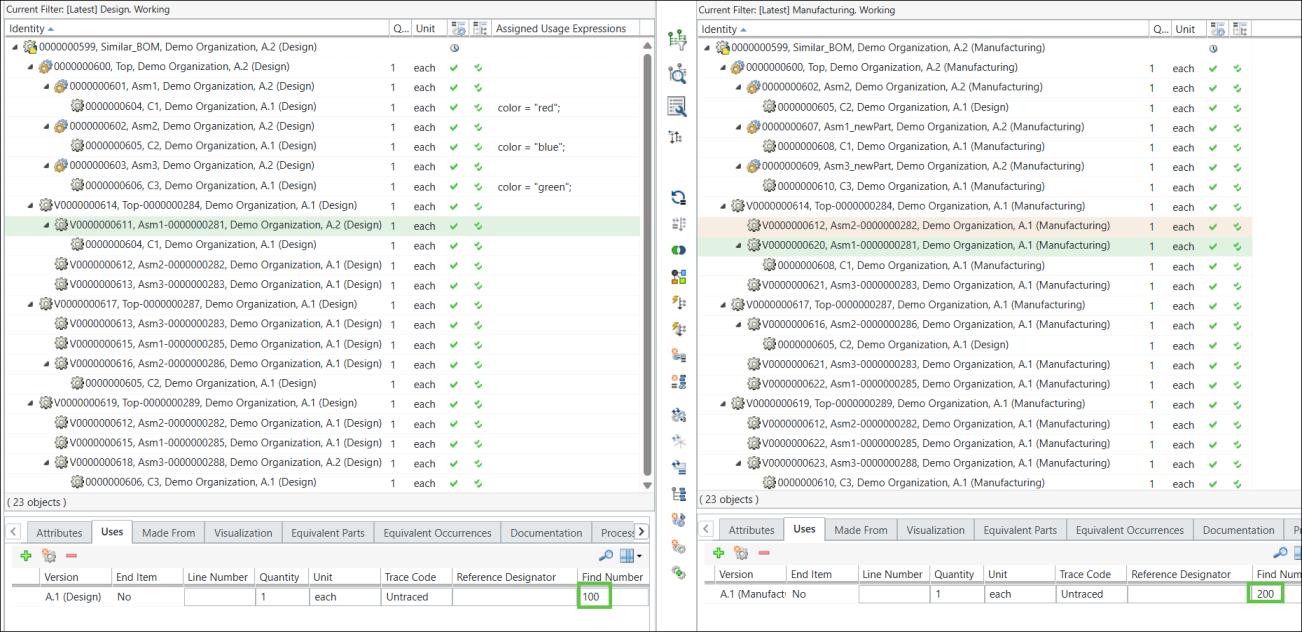

14. 확장된 양식에서 구조는 다음과 같이 나타납니다.
일반 mBOM에 설정된 값이 제조 파생으로 복사됩니다.
제조 파생이 생성되면 구성 가능 MBOM과 해당 제조 파생 간에 추가 링크가 작성됩니다. 이러한 링크를 파생 등가 링크라고 합니다.

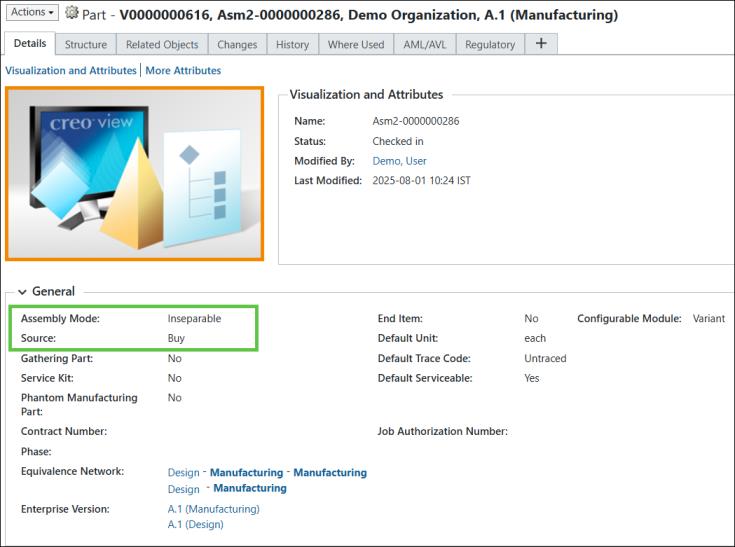

15. 새 속성 값과 이전 속성 값의 비교는 다음과 같습니다.

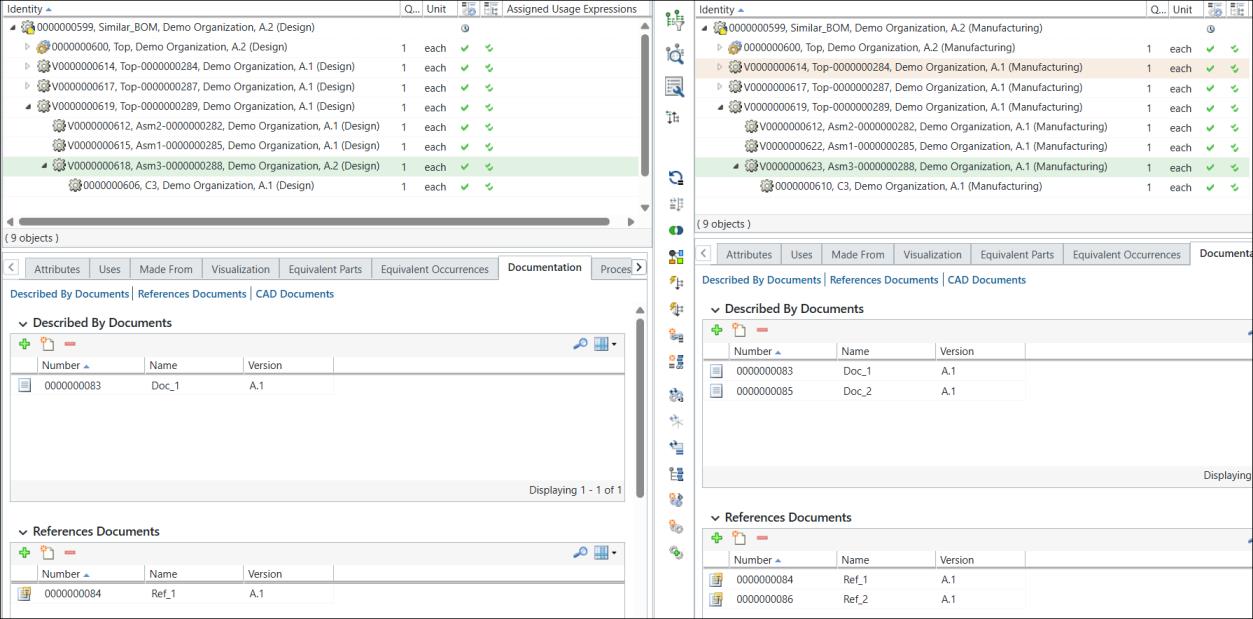

16. 연관(이 경우에는 문서)은 제조 파생에서 복사됩니다.
| | 이 자습서에서는 다음 등록 정보가 사용되었습니다. • Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newBranch.create.wt.part.WTPartUsageLink" value="WCTYPE|wt.part.WTPartUsageLink~MBA|findNumber"/> • <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newBranch.create.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~MBA|source"/> • <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newBranch.create.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~MBA|partType"/> • <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newBranch.create.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~MBA|describedBy@WCTYPE|wt.part.WTPartDescribeLink"/> • <Property name="com.ptc.windchill.mpml.copyOver.mapsb.massBOM.vertical.newBranch.create.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~MBA|references@WCTYPE|wt.part.WTPartReferenceLink"/> |
