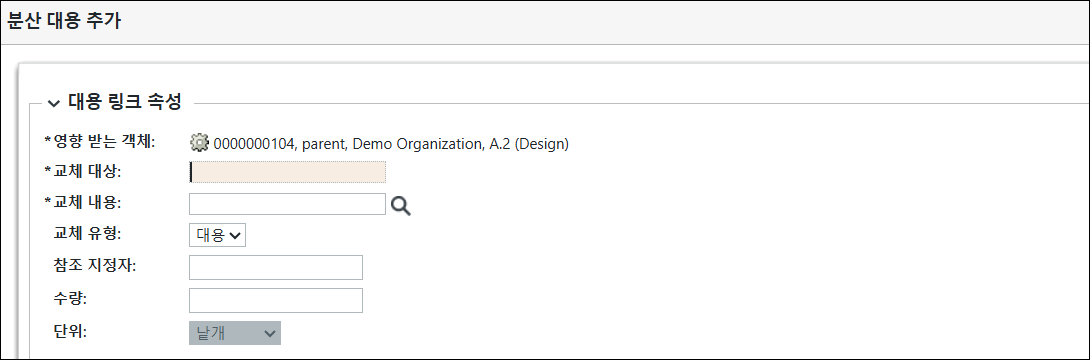

영향 받는 객체

영향 받는 객체와 해당 세부내용을 표시합니다. 여기서 하위 부품이 대용 부품으로 교체됩니다.

교체 대상

영향 받는 객체의 첫 번째 수준 구조에서 선택된 상위 부품과 직접 연관된 하위 부품만 표시합니다. 예를 들어, 영향 받는 객체에 3개의 첫 번째 수준 하위 부품이 있는 경우 해당 3개의 부품만 표시됩니다.

교체 내용

부품 찾기 검색 기능은 영향 받는 객체의 구조 내에서 첫 번째 수준에 있는 부품을 반환합니다. 구조에 하위 부품이 여러 번 사용된 경우 빠른 제안 기능을 사용하면 검색 결과에 해당 부품의 모든 발생 내용이 표시됩니다. 줄 번호 및 찾기 번호 속성 값을 사용하여 올바른 교체 부품을 선택할 수 있습니다.

교체 유형

교체 유형을 지정합니다. 기본적으로 사전 정의된 교체 유형이 선택됩니다. 추가 대체 유형을 정의한 경우에는 메뉴 목록을 사용하여 이 값을 변경할 수 있습니다. 기본 대용 교체 유형을 추가하거나 정의하려면 모델링된 열거 사용자 정의 유틸리티를 사용합니다. 자세한 내용은 모델링된 열거 사용자 정의 유틸리티를 참조하십시오.

참조 지정자

어셈블리 내에서 부품의 특정 발생 건을 식별하는 영숫자 코드입니다.

Quantity

어셈블리에 사용된 대용 부품 수.

단위

수량에 대한 측정 단위. 목록에서 단위를 선택합니다(예: 낱개).
