분산 대용

Windchill은 분산 대용 테이블 및 분산 대용 추가 작업을 통해 제품 구조(BOM)의 임시 부품 교체를 추적할 수 있는 기능을 제공합니다.

이 테이블 및 작업의 사용 가능 여부는 wt.change2.enableVarianceSubstitutes 등록 정보에 따라 제어됩니다.

등록 정보가 true로 설정되면 분산 대용 테이블이 영향 받는 객체 테이블 아래에 나타나고 영향 받는 객체에서 분산 대용 추가 마우스 오른쪽 버튼 클릭 작업이 활성화됩니다.

false로 설정된 경우 테이블과 작업이 표시되지 않습니다.

이 기능이 완전히 구현되면 이 등록 정보는 향후 릴리즈에서 더 이상 사용되지 않습니다.

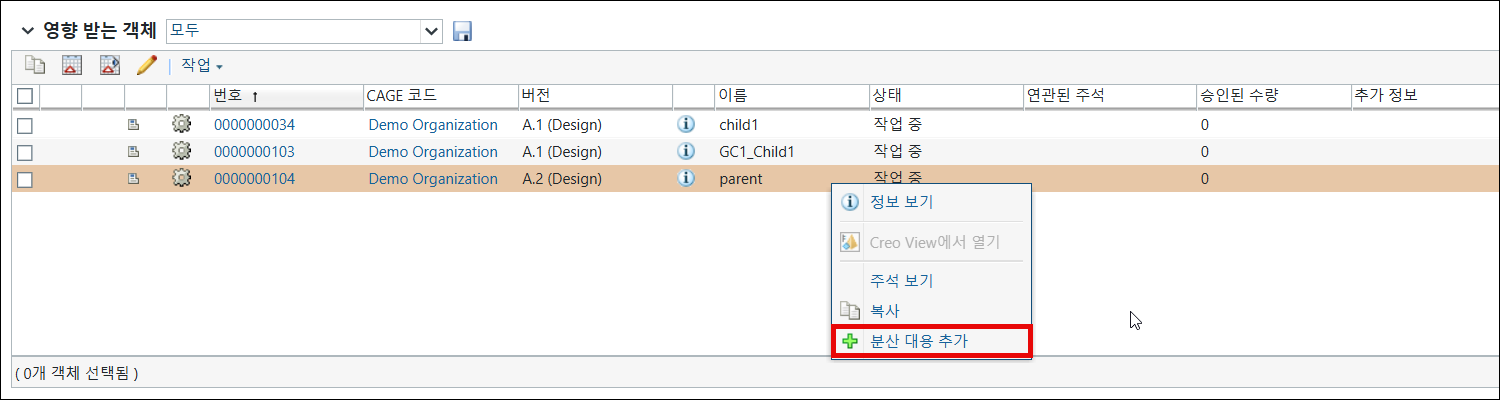

영향 받는 객체 테이블의 분산 대용 추가 작업

영향 받는 객체 테이블에서 사용할 수 있는 마우스 오른쪽 버튼 클릭 작업입니다.

분산 대용을 추가하려면 영향 받는 객체 테이블에서 영향 받는 객체를 마우스 오른쪽 버튼으로 클릭하고

분산 대용 추가를 클릭합니다. 분산 대용 추가 페이지가 열리고 대용 링크 속성이 표시됩니다.

이 작업은 영향 받는 객체에 하위 부품이 하나 이상 있는 경우에만 활성화됩니다. 부품이 상위 부품이 아닌 경우에는 이 작업을 사용할 수 없습니다.

분산 대용 테이블

이 테이블은 영향 받는 객체 테이블 아래에 나타납니다. 여기에는 특정 영향 받는 객체에 대해 분산 대용 추가 페이지에서 적용된 대용 링크 속성의 세부내용이 표시됩니다.

이 테이블은 읽기 전용입니다. 기존 엔트리는 편집할 수 없습니다. 그러나

아이콘을 사용하여 엔트리를 삭제한 다음, 필수 사양으로 영향 받는 객체에 대한 분산 대용을 추가할 수 있습니다.

PSB에서 부품에 승인된 대용 부품이 있는 경우 승인됨 열에 true가 표시됩니다. 이는 부품이 대용 교체 부품으로 승인되었음을 나타냅니다.

분산 대용 링크 관리

분산 대용 링크는 다음과 같은 시나리오의 영향을 받습니다.

• 분산이 삭제되는 경우, 연관된 분산 대용 링크 및 교체 대상 부품에 대한 추적 가능성이 영구적으로 제거됩니다.

• 분산이 개정되면 대용 링크가 다음 개정으로 전달됩니다.

• 영향 받는 객체가 분산에서 삭제되면 연관된 분산 대용 링크도 삭제됩니다.

• 분산을 이동하면 연관된 모든 영향 받는 객체 링크 및 분산 대용 기록이 유지됩니다.

• 영향 받는 객체가 이터레이션되면 연관된 분산 대용 링크도 전달됩니다.

• 상위 객체(영향 받는 객체)가 개정되는 경우 분산 대용 링크가 전달되지 않습니다.
