이 항목에서는 부품 버전과 연관된 분류 데이터를 포함하는 엔지니어링 BOM 정의에 대한 변경 계획 지원을 제공합니다.

분류 데이터는 분류 탭에 표시됩니다.

선택한 부품이 BOM 레드라인이면 분류 탭이 표시됩니다. 선택한 부품이 레드라인 구조 트리의 부품 마스터인 경우 숨겨집니다. 기본적으로는 속성 다음에 탭이 표시되지만 탭을 끌어 시퀀스를 변경할 수 있습니다.

Windchill에서 분류는 객체 클래스를 구성하는 방법입니다. 여기에는 객체 정의, 속성과 객체 연관, 탐색 구조에 대한 기본 정보 제공 등의 작업이 포함됩니다. 분류 구조는 노드 확장, 축소, 삽입, 삭제, 복사, 붙여넣기, 내보내기 및 가져오기와 같은 다양한 작업을 사용하여 관리할 수 있는 트리로 표현됩니다. 이러한 구조는 다양한 객체 클래스를 효과적으로 구성하고 탐색하는 데 매우 중요합니다. 자세한 내용은 분류 관리 작업을 참조하십시오.

BOM 레드라인은 제품 구조 브라우저에서 사용할 수 있는 것과 동일한 사용자 상호 작용을 분류에 사용합니다.

레드라인 작업 도구 모음의 분류 탭에서 분류 노드 및 분류 속성 값을 재지정, 추가, 편집 또는 제거할 수 있습니다. 이러한 작업을 수행한 후에는 레드라인 트리에서 해당 부품이 빨간색으로 강조 표시됩니다.

분류 탭은 표준 레드라인 프로세스 관행을 따릅니다. 레드라인을 영향 받는 객체 버전과 병합하고 레드라인을 최근에 릴리즈된 결과 객체와 동기화하는 작업은 동일한 규칙을 따릅니다. 자세한 내용은 레드라인 프로세스 항목을 참조하십시오.

상위 및 하위 레드라인을 포함하여 전체 BOM 레드라인을 삭제하면 분류 정보도 삭제됩니다.

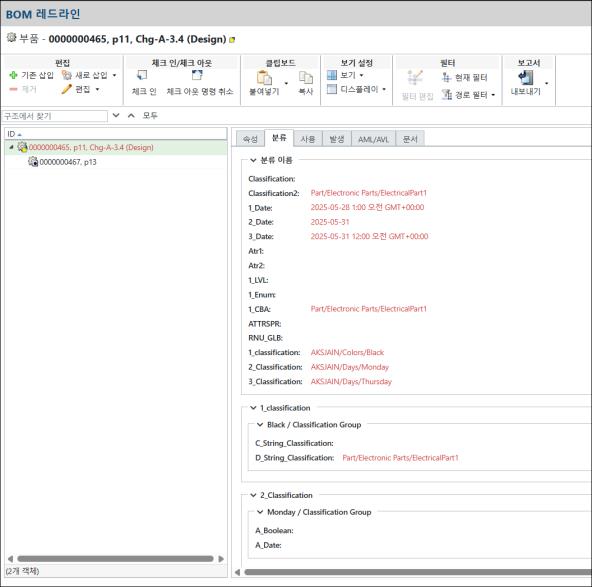

분류 탭에는 다음 정보가 표시됩니다.

다음 색상은 이전 값과 수정 후의 업데이트된 값을 표시합니다.
