このトピックでは、「改訂」、「新規」、および「複製」の各変更意図の動作と使用方法 (たとえば、変更プロセス中に各意図がどのように割り当てられるか) について説明します。また、「複製」および「新規」の変更意図におけるクローズループ変更管理プロセスについても説明します。これには、変更の計画、変更の実装、変更のリリース、リリース後のアクティビティなどの主要な段階が含まれます。

次の表は、Windchill におけるさまざまなタイプの変更意図、それぞれのソース、および必要な操作の概要を示しています。

「改訂」変更意図は、部品の最新の「リリース済み」先行リビジョンに基づいて BOM 取り消し線が作成される場合に使用されます。「リリース済み」の定義は、システムコンフィギュレーションによって決定されます。この意図が割り当てられた場合は、変更タスクの「改訂」操作を使用して BOM 取り消し線を適用する必要があります。「改訂」変更意図でマークされ、BOM 取り消し線に関連付けられている変更適用オブジェクトは、特定の操作パスに従う必要があります。これには、変更タスクの「改訂」操作を使用して「結果オブジェクト」テーブルに取り消し線を適用することが含まれます。これにより、変更のトラック方法と実装方法における一貫性が確保され、クローズループ変更管理プロセスの構造化された性質が強化されます。

「新規」変更意図は、新規導入された部品に対して、その初期リビジョンおよび初期作業版数で BOM 取り消し線が作成される場合に割り当てられます。この場合、BOM 取り消し線は新しい部品自体に基づきます。この部品は、変更通知の外部で作成し、検索、貼り付け、収集などの方法を使用して「変更適用オブジェクト」テーブルに追加する必要があります。BOM 取り消し線を「結果オブジェクト」テーブルに適用するには、変更タスクで「変更意図を適用」操作を使用する必要があります。この特定の操作によって、クローズループ変更管理フレームワーク内で、変更プロセスは一貫性がありトレース可能なパスに従うことが保証されるようになります。

「複製」変更意図は、既存のソース部品の特定のバージョンに基づいて BOM 取り消し線が作成される場合に割り当てられます。ユーザーは、変更適用オブジェクトテーブルにリストされているソース部品から操作を開始し、新規部品を定義するための情報 (部品番号、組織 ID、部品名、ビュー、コンテキスト、フォルダの場所などの属性を含む) を入力します。BOM 取り消し線を「結果オブジェクト」テーブルに適用するには、変更タスクで「変更意図を適用」操作を使用する必要があります。この特定の操作によって、クローズループ変更管理フレームワーク内で、変更プロセスは一貫性がありトレース可能なパスに従うことが保証されるようになります。

BOM 取り消し線を操作する際に、変更意図 (具体的には、「改訂」、「複製」、および「新規」の変更意図) の修正には特定の制限が適用されます。変更適用オブジェクトに BOM 取り消し線がすでに存在する場合は、割当済みの変更意図を直接変更することはできません。そのような場合に変更意図を修正するには、次の手順を実行する必要があります。

現在、BOM 取り消し線が存在する場合の変更意図の修正は、「改訂」、「複製」、および「新規」の変更意図に制限されています。

「複製」変更意図の BOM 取り消し線および「新規」変更意図の BOM 取り消し線を作成する手順は、「改訂」変更意図の BOM 取り消し線を作成する手順と若干異なります。

「複製」変更意図の部品に対する取り消し線を作成するには、次の手順を実行します。

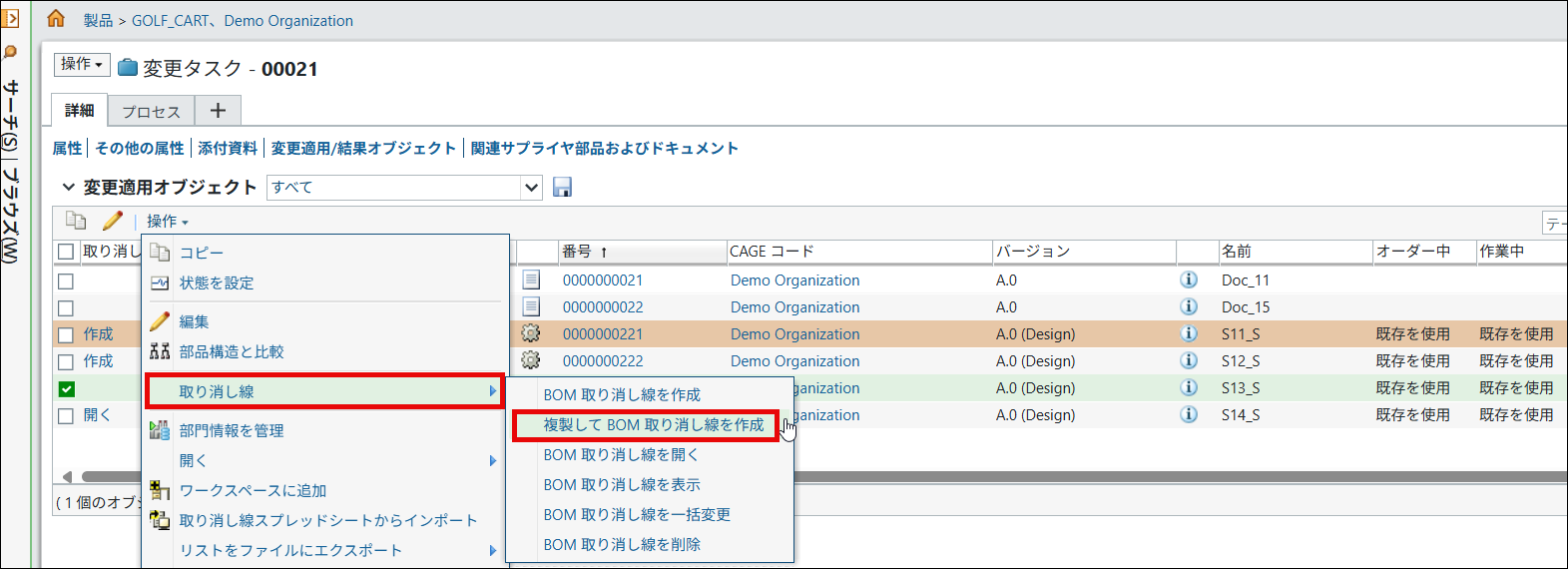

次の手順を使用して、複製部品に対して取り消し線を作成することもできます。

作成された BOM 取り消し線は、通常の BOM 取り消し線と同じ方法で開いたり、修正したりできます。

「新規」変更意図の部品に対する取り消し線を作成するには、次の手順を実行します。

作成された BOM 取り消し線は、通常の BOM 取り消し線と同じ方法で開いたり、修正したりできます。

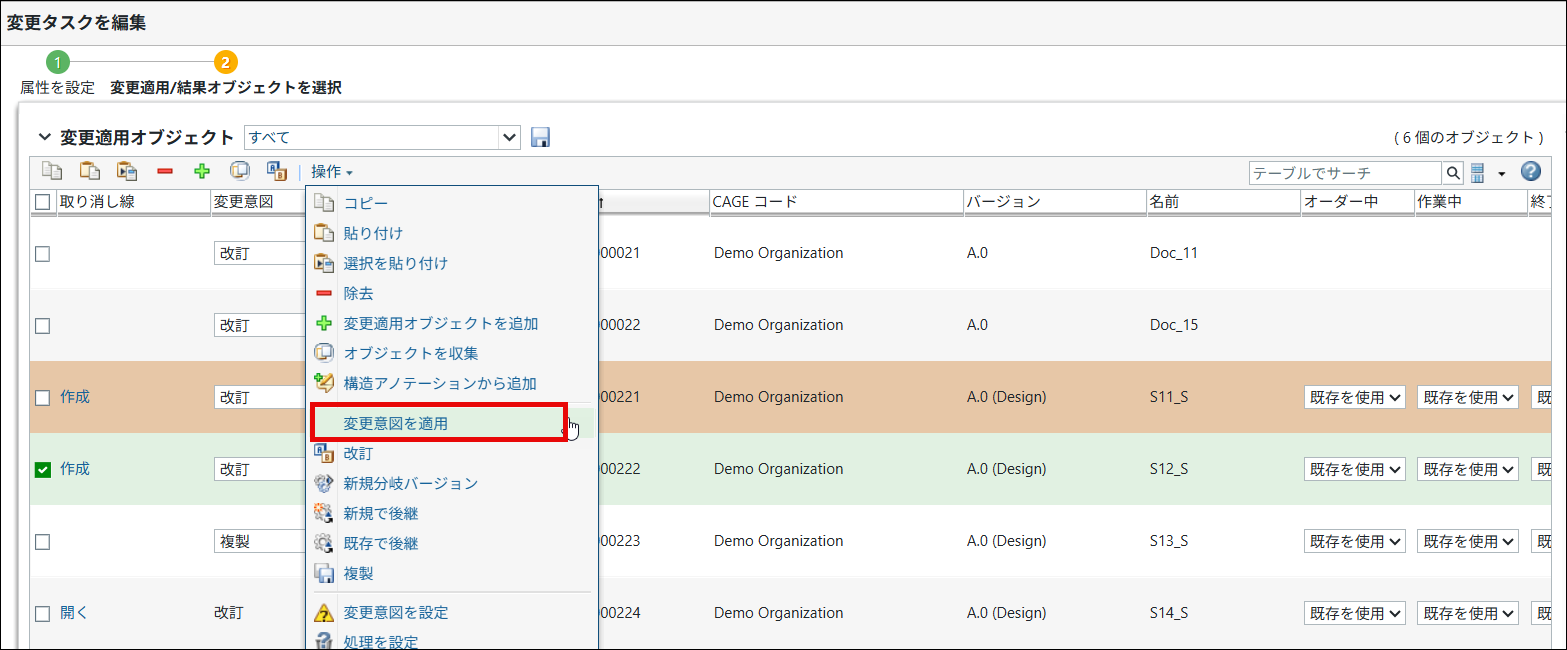

変更タスクの「変更意図を適用」操作を実行すると、新しい結果オブジェクトに変更意図が適用されます。「変更意図を適用」操作は、BOM 取り消し線が関連付けられている可能性のある 1 つ以上の新規部品または複製部品に対して使用できます。BOM 取り消し線に関連付けられているすべてのデータが、2 番目の作業版数として新規部品に適用されます。新規部品は、「結果オブジェクト」テーブルに追加されます。

このセクションでは、「新規」および「複製」の BOM 取り消し線の主な動作について概説します。また、部品の修正、一括変更操作、およびオープン状態の取り消し線がある場合のリビジョンの処理の観点から、それらが通常の BOM 取り消し線とどのように異なるかについて詳しく説明します。

「新規」変更意図および「複製」変更意図のどちらの場合でも、新規部品は、最新の作業版数が適用された変更適用オブジェクト (メインブランチ) 上に初期リビジョン (例: A.1) として作成されます。このバージョンは、BOM 取り消し線が適用されるまで修正されないことが想定されています。

「複製」および「新規」の BOM 取り消し線はどちらも、一括変更操作の対象となります。これらの操作では、通常の BOM 取り消し線と同じ規則に従います。ただし、主な違いとして、「新規」および「複製」の BOM 取り消し線では、その場での一括変更操作の自動作成がサポートされておらず、手動で作成する必要があるという点が挙げられます。

以下は、ソース部品または新規部品の新しいリビジョンが別の変更通知を通じてリリースされた場合に、「複製」および「新規」の BOM 取り消し線がどのように動作するかについて説明しています。
