Windchill Aerospace & Defense のコンフィギュレーション管理機能には、航空宇宙および防衛製品のエンタープライズ開発にかかわるビジネス情報と技術情報の階層的な内訳を表現するために最適化された、オプションの既成の製品構造が含まれています。製品コンテキストの詳細については、「製品について」を参照してください。

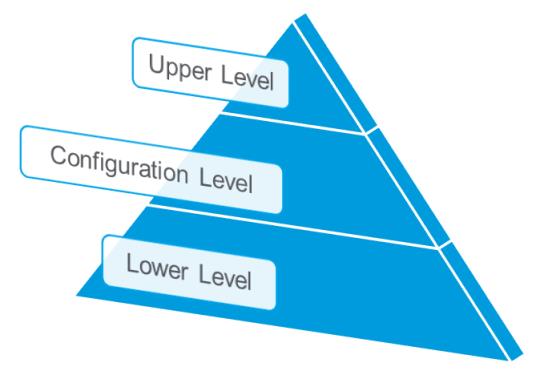

以下の製品構造のレベルは、サイトの要件および関連する製品コンポーネントに応じて製品情報を管理できるように設計されています。

各レベルは特定のコンフィギュレーションを定義し、それぞれが独自の構造を持っています。

製品構造の上位レベルは製品の上位階層であり、製品の主要領域、セクション、ゾーン、またはサイトで設定されたその他のオブジェクト指定によって表されます。一般に、上位レベルの構造は早期に決定され、一度確立されると変更されることはほとんどありません。製品構造の上位レベルは、あらゆるサイトのさまざまな目的やあらゆるタイプの製品に対応できるように、柔軟に設計されています。具体的には、製品構造の上位レベル内でのオブジェクトの編成は、階層的な関係やその他の関係の要件に基づいて定義できます。

Windchill Aerospace & Defense のコンフィギュレーション管理には、すぐに使用できるベース上位レベルのオブジェクトタイプが含まれています。ただし、任意の数の上位レベルのオブジェクトタイプを作成し、それらの間に任意のコンフィギュレーションで親子関係を定義できます。

たとえば、次の図では、製品の上位レベルに対して以下のオブジェクトが定義されています。

詳細については、コンフィギュレーション管理オブジェクト: Windchill 部品を参照してください。

製品構造のコンフィギュレーションレベルは、コンフィギュレーション管理のポイントを識別し、それらの機能要件をどのように満たすかを示します。コンフィギュレーションレベルの編成と情報は、以下のオブジェクトによって定義されます。

製品構造の上位レベルと下位レベルに対して、任意の数のオブジェクトタイプを作成し、任意のコンフィギュレーションで親子関係を設定できます。ただし、コンフィギュレーションレベルで作成されるオブジェクトタイプは、コンフィギュレーションアイテムまたは設計解決策のいずれかとして定義する必要があります。

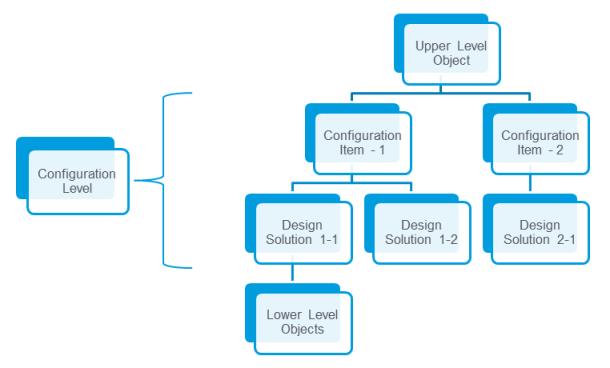

次に示すように、コンフィギュレーションアイテムは上位レベルのオブジェクトの子であり、定義および設定される機能要素を表します。

設計解決策は、機能要件にどのように対応するかについて記述します。設計解決策の子は、その設計解決策を実行するために必要な、下位レベルの製品構造内の部品やアセンブリです。

コンフィギュレーションアイテムは、複数の設計解決策 (それぞれが製品の異なるシリアル番号範囲を表す) を持つことができます。さらに、設計解決策を使用して、複数のコンフィギュレーションアイテムに対応できます。

製品構造のコンフィギュレーションレベルには、コンフィギュレーションと変更の管理に使用される多くの詳細情報と機能が含まれています。これらの機能の詳細な説明については、コンフィギュレーションレベルの詳細を参照してください。

製品構造の下位レベルには、製品の設計と製造に使用される物理アセンブリ、コンポーネント部品、標準部品が含まれます。これらのオブジェクトは、設計、購入、製造する実際の物理的な部品と、顧客に提供される製品のサービスを表します。

製品構造の下位レベルは、あらゆるサイトのさまざまな目的やあらゆるタイプの製品に対応できるように、柔軟に設計されています。具体的には、製品構造の下位レベル内でのオブジェクトの編成は、階層的な関係やその他の関係の要件に基づいて定義できます。

Windchill Aerospace & Defense のコンフィギュレーション管理には、すぐに使用できるベース下位レベルのオブジェクトタイプが含まれていますが、任意の数の下位レベルのオブジェクトタイプを作成し、それらの間に任意のコンフィギュレーションで親子関係を定義できます。

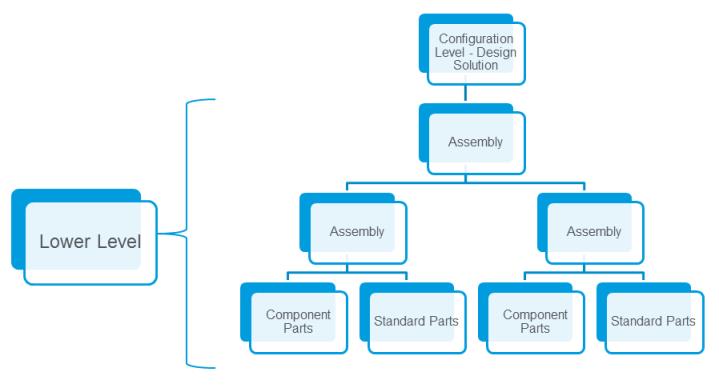

たとえば、次の図では、製品の下位レベルに対して以下のオブジェクトが定義されています。

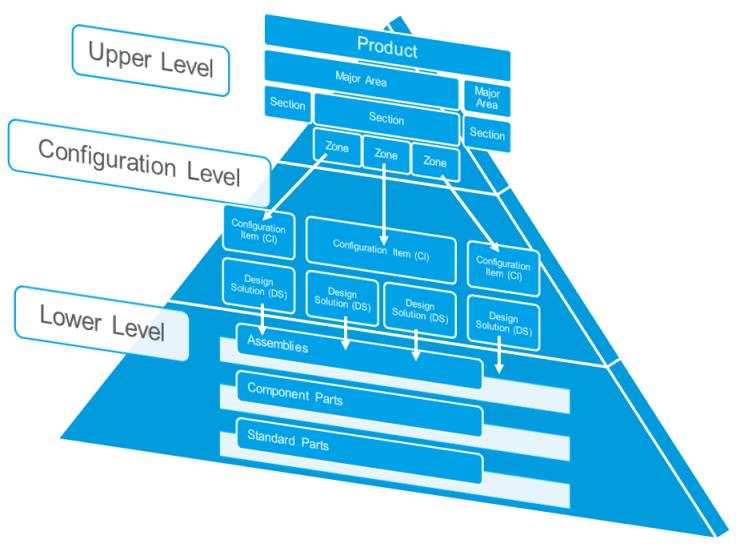

次の図は、上位レベルおよび下位レベルの構造と上記のオブジェクトの例を使用して、製品構造全体の詳細を示しています。
