Opzioni di comportamento del caricamento per i contenitori (Creo Elements/Direct Modeling)
Creo Elements/Direct Modeling è in grado di controllare il caricamento di assiemi contenitore. È possibile velocizzare il processo di caricamento evitando il caricamento dei contenitori nella sessione e un elevato numero di oggetti nel browser struttura.
Durante il caricamento dei dati iniziali da Windchill a Creo Elements/Direct Modeling, la modalità di caricamento dei contenitori, completa o parziale, è controllata dalla preferenza load.containers.full.mode nel file wgmclient.ini. L'impostazione della preferenza load.type.default su Full è un prerequisito per l'applicazione delle impostazioni specificate nella preferenza load.containers.full.mode. La modalità di caricamento dei dati nei contenitori dipende dai valori impostati per le preferenze, come illustrato di seguito.

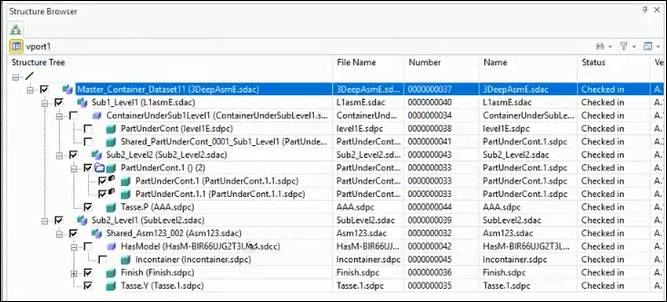

• Quando la preferenza è impostata sul valore di default, ovvero load.type.default è impostato su Full e load.containers.full.mode è impostato su Yes, i contenitori e i non contenitori vengono caricati nel tipo di caricamento Completo. L'immagine seguente illustra l'insieme di dati dei contenitori caricato nel tipo Completo:

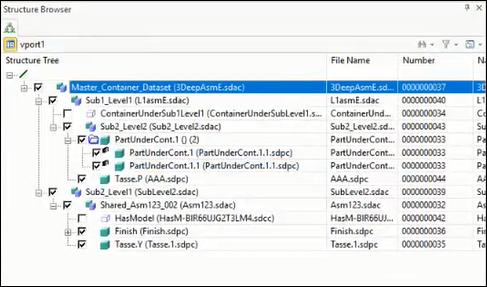

• Quando load.type.default è impostato su Full e load.containers.full.mode è impostato su No, un solo nodo strutturale per il contenitore viene caricato nel tipo Parziale e i non contenitori vengono caricati nel tipo Completo. L'immagine seguente illustra l'insieme di dati del contenitore caricato nel tipo Parziale:
• Quando load.type.default è impostato su un valore diverso da Full, ad esempio Structure, Partial, o Lightweight, i contenitori vengono sempre inizialmente caricati nel tipo Parziale, indipendentemente dal valore impostato per load.containers.full.mode.
• Se il contenitore viene caricato in un tipo di caricamento diverso da Parziale, il tipo di caricamento cambia quando viene modificato il tipo di caricamento del relativo assieme padre.
 | Per ulteriori informazioni sulla modifica del tipo di caricamento dei contenitori, vedere Modifica tipo di caricamento (Creo Elements/Direct Modeling). |
Caricamento di dati dallo strumento CAD tramite la finestra Apri da Windchill

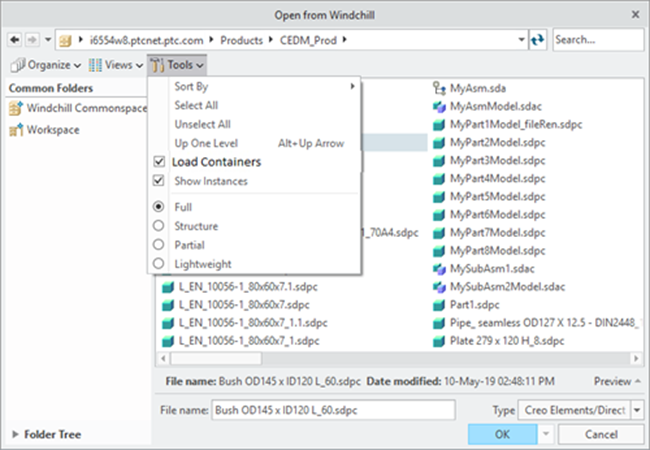

In questo workflow è possibile visualizzare e modificare i valori delle preferenze load.containers.full.mode e load.type.default. Le opzioni di caricamento sono disponibili da > . L'opzione Carica contenitori e l'opzione di caricamento Completo (dati completi) sono selezionate per default in base al valore della preferenza impostato in wgmclient.ini. La selezione di varie opzioni disponibili è possibile in questa finestra. L'immagine seguente illustra la finestra Apri da Windchill:
Caricamento di dati da workspace o commonspace (interfaccia utente HTML)
I valori impostati per le preferenze load.containers.full.mode e load.type.default nel file wgmclient.ini vengono rispettati quando i dati vengono caricati dall'interfaccia utente HTML.
Caricamento dei dati per l'opzione Chiudi e aggiorna dalla finestra di dialogo Conflitti

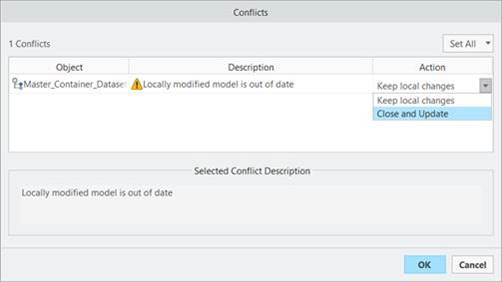

Quando si seleziona l'opzione Chiudi e aggiorna per il rispettivo oggetto di conflitto nella finestra di dialogo Conflitti, il modello nella sessione viene sostituito con il modello di database Windchill. La finestra di dialogo Conflitti viene visualizzata come illustrato di seguito.
Nel workflow Chiudi e aggiorna, tutti i dati all'interno della sessione mantengono il tipo di caricamento precedentemente assegnato dopo l'esecuzione dell'azione Chiudi e aggiorna. Tutti i nuovi dati aggiunti verranno caricati nel tipo di caricamento Completo.
| | Il comportamento dei contenitori figlio nel workflow Chiudi e aggiorna è diverso. Per ulteriori informazioni, vedere Comportamento dei contenitori figlio con tipi di caricamento. |
Caricamento dei dati per l'opzione Ricarica dalla finestra di dialogo Conflitti

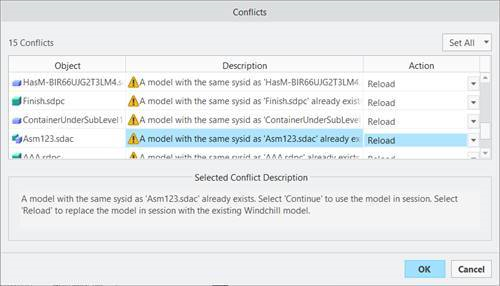

Quando si seleziona l'opzione Ricarica per il rispettivo oggetto di conflitto nella finestra di dialogo Conflitti, il modello nella sessione viene sostituito con il modello di database Windchill. La finestra di dialogo Conflitti viene visualizzata come illustrato di seguito.
In questo caso, i contenitori e i non contenitori vengono caricati nel tipo di caricamento Completo indipendentemente dal valore impostato nelle preferenze load.type.default e load.containers.full.mode.
Comportamento della modifica del tipo di caricamento durante l'assegnazione di un nuovo ID di sistema
Se l'assieme, il sottoassieme o il contenitore padre viene caricato nel tipo Completo e i relativi oggetti figlio sono nel tipo Parziale, Struttura o Completo, l'assegnazione di un nuovo ID di sistema al padre non modifica il tipo di caricamento degli oggetti figlio.
Se l'assieme, il sottoassieme o il contenitore padre non viene caricato nel tipo Completo e i relativi oggetti figlio sono nel tipo Parziale, Struttura o Completo, l'assegnazione di un nuovo ID di sistema al padre comporta la modifica degli oggetti sia padre che figlio nel tipo di caricamento Completo.
| | L'azione Assegna nuovo ID di sistema non funziona quando l'assieme o il contenitore padre è caricato nel tipo Completo e una parte figlio è caricata nel tipo Lightweight. |
Caricamento dei dati per l'azione Ripristina
Quando si seleziona l'azione PDM Ripristina, il modello e i contenitori nella sessione vengono ricaricati nel tipo di caricamento Completo indipendentemente dal valore impostato nelle preferenze load.type.default e load.containers.full.mode. Il comportamento dei contenitori figlio nel workflow Ripristina è diverso. Per ulteriori informazioni, vedere Comportamento dei contenitori figlio con tipi di caricamento.
| | Se il contenitore viene caricato nel tipo Parziale, rimane nel tipo Parziale anche se si esegue Ripristina o si modifica il tipo di caricamento del relativo assieme padre. |
Comportamento dei contenitori figlio con tipi di caricamento
• Durante workflow specifici, ad esempio Ripristina o Aggiorna con Chiudi e aggiorna, i contenitori figlio rimangono nel tipo di caricamento Parziale anche se si modifica il tipo di caricamento del contenitore padre o dell'assieme.
• Se i contenitori padre e figlio vengono caricati nel tipo Parziale, rimangono nel tipo Parziale indipendentemente dai valori impostati per la preferenza load.type.default o load.containers.full.mode.
