Tutoriel 1 : Génération d'une nomenclature de fabrication similaire unique
Vous pouvez lancer l'action
Générer à partir des nomenclatures existantes en sélectionnant une ou plusieurs nomenclatures d'étude similaires dans la vue en amont et le modèle de nomenclature de fabrication dans la vue en aval. Dans ce tutoriel, vous sélectionnez une nomenclature d'étude similaire unique avant de lancer l'action Générer à partir des nomenclatures existantes.

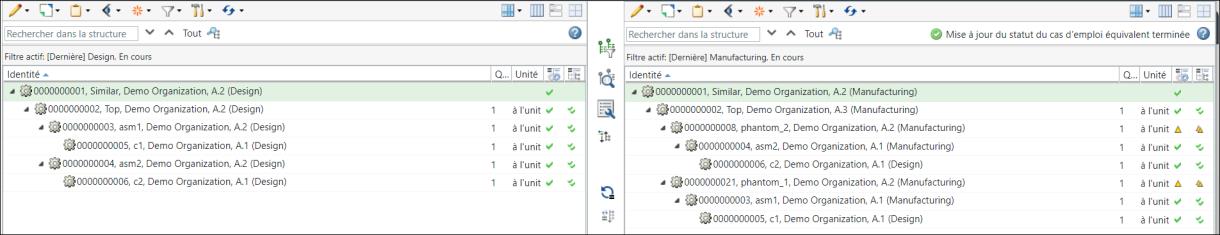

Générer à partir des nomenclatures existantes en sélectionnant une ou plusieurs nomenclatures d'étude similaires dans la vue en amont et le modèle de nomenclature de fabrication dans la vue en aval. Dans ce tutoriel, vous sélectionnez une nomenclature d'étude similaire unique avant de lancer l'action Générer à partir des nomenclatures existantes.Notez que la structure suivante est présente dans le Transformateur de nomenclature :
• Les articles 000000142, Similar, (Design) et 000000142, Similar, (Manufacturing) sont considérés comme des noeuds similaires.
• La structure sous l'article 000000143, Top, (Design) est considérée comme modèle de nomenclature d'étude et la structure sous l'article 000000143, Top, (Manufacturing) est considérée comme modèle de nomenclature de fabrication.
Effectuez les étapes suivantes :

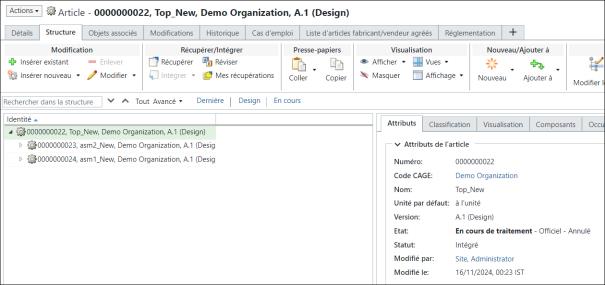

1. Sélectionnez l'article 000000143, Top (Design) et créez une copie de la structure présente sous 000000143, Top (Design) à l'aide de l'action Enregistrer sous. La structure créée avec Enregistrer sous apparaît comme suit :
La structure présente sous l'article 000000155, Top_New, (Design) est considérée comme une structure de nomenclature d'étude similaire.
2. Dans le Transformateur de nomenclature, insérez la structure de nomenclature d'étude similaire sous l'article similaire 000000142, Similar, (Design). La structure mise à jour apparaît comme suit :
.
3. Ajoutez un nouvel article sous l'article 0000000156, asm1_New, (Design).

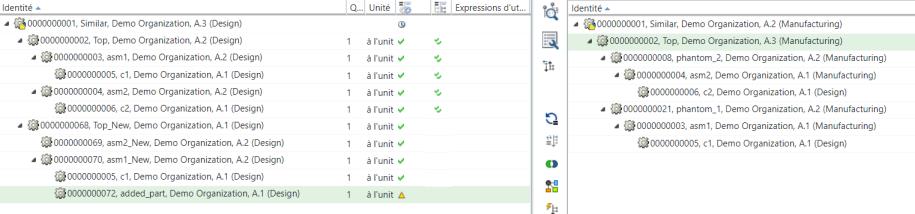

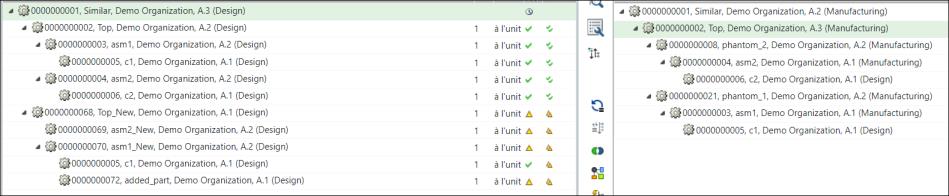

4. La structure mise à jour apparaît comme suit :
L'article 000000157, added_part, (Design) est ajouté sous l'article 000000156, asm1_New, (Design).

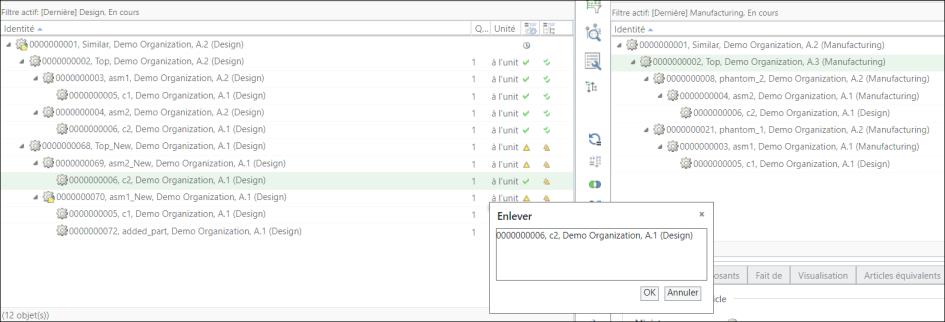

5. Supprimez l'article 0000000147, c2, (Design) présent sous l'article 0000000154, asm2_New, (Design).

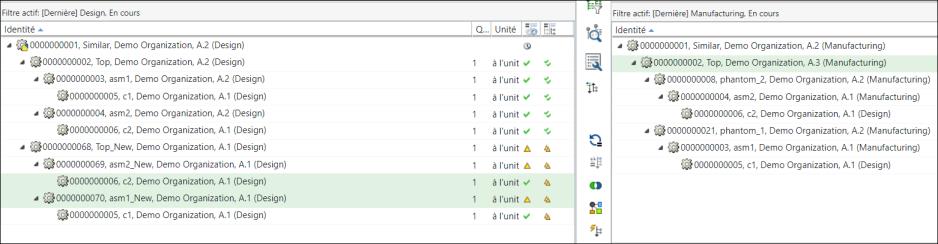

La structure mise à jour apparaît comme suit :
6. Sélectionnez le noeud racine de nomenclature d'étude similaire 0000000155, Top_New, (Design) en amont. Sélectionnez également le modèle de noeud racine de nomenclature de fabrication 0000000143, Top, (Manufacturing) en aval.

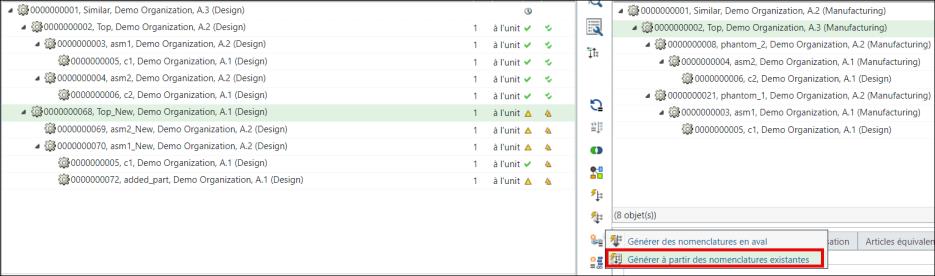

7. Dans la barre d'outils du volet central, sélectionnez
Générer des nomenclatures > Générer à partir des nomenclatures existantes.
Générer des nomenclatures > Générer à partir des nomenclatures existantes.
La boîte de dialogue Générer à partir des nomenclatures existantes s'ouvre.

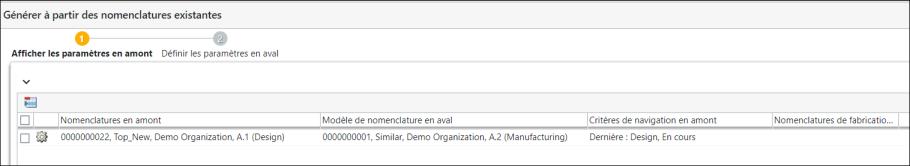

8. Dans la section Afficher les paramètres en amont, le système affiche le noeud racine de nomenclature d'étude similaire sélectionné.
Les colonnes suivantes apparaissent dans la section Afficher les paramètres en amont :
◦ Nomenclatures en amont : affiche le noeud racine de nomenclature d'étude similaire sélectionné.
◦ Modèle de nomenclature en aval : affiche le noeud racine de modèle de nomenclature de fabrication sélectionné.
◦ Critères de navigation en amont : affiche les critères de navigation en amont.
◦ Nomenclatures de fabrication existantes : affiche les nomenclatures de fabrication similaires déjà générées.

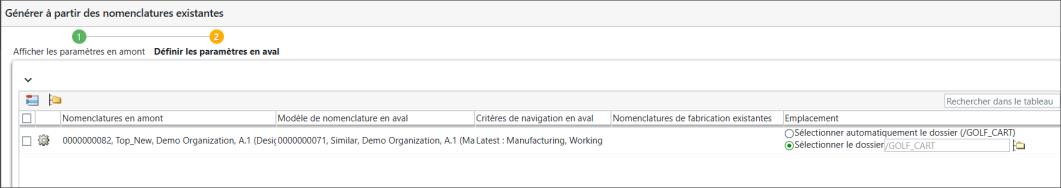

9. Cliquez sur Suivant. La section Définir les paramètres en aval s'affiche.
Les colonnes suivantes apparaissent dans la section Définir les paramètres en aval :
◦ Nomenclatures en amont : affiche le noeud racine de nomenclature d'étude similaire sélectionné.
◦ Modèle de nomenclature en aval : affiche le noeud racine de modèle de nomenclature de fabrication sélectionné.
◦ Critères de navigation en aval : affiche les critères de navigation en aval.
◦ Nomenclatures de fabrication existantes : affiche les nomenclatures de fabrication similaires déjà générées.
◦ Emplacement : affiche l'emplacement. Vous pouvez sélectionner l'emplacement où vous souhaitez enregistrer les nomenclatures de fabrication similaires générées.
Vous pouvez également utiliser l'action
Définir l'emplacement pour définir un emplacement. Lorsque vous cliquez sur Définir l'emplacement, la fenêtre Définir l'emplacement s'affiche. Sélectionnez le Contexte et le Dossier, puis cliquez sur OK. Vous pouvez afficher le contenu du dossier sélectionné en cliquant sur Ouvrir. Pour plus d'informations, consultez la rubrique A propos de l'action Définir l'emplacement dans MPMLink.
Définir l'emplacement pour définir un emplacement. Lorsque vous cliquez sur Définir l'emplacement, la fenêtre Définir l'emplacement s'affiche. Sélectionnez le Contexte et le Dossier, puis cliquez sur OK. Vous pouvez afficher le contenu du dossier sélectionné en cliquant sur Ouvrir. Pour plus d'informations, consultez la rubrique A propos de l'action Définir l'emplacement dans MPMLink. | • Vous devez disposer des permissions appropriées pour accéder aux dossiers spécifiés. • Si vous sélectionnez les lignes pour lesquelles l'emplacement est déjà défini et que vous exécutez l'action Définir l'emplacement, le système affiche le message utilisateur suivant :Vous ne pouvez définir l'emplacement que pour les lignes modifiables. Sélectionnez uniquement les lignes modifiables, puis cliquez sur Définir emplacement. |

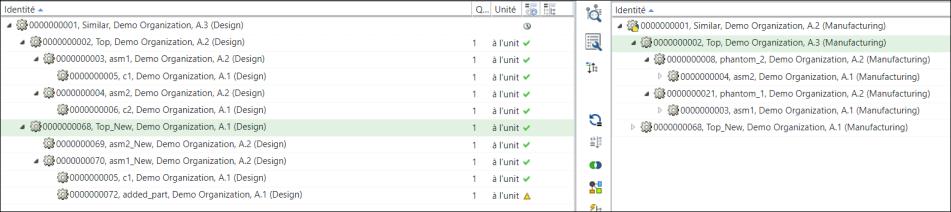

10. Cliquez sur Terminer. La structure de nomenclature de fabrication similaire générée avec le noeud racine 000000155, Top_New, (Manufacturing) est ajoutée sous le noeud similaire 000000142, Similar, (Manufacturing).

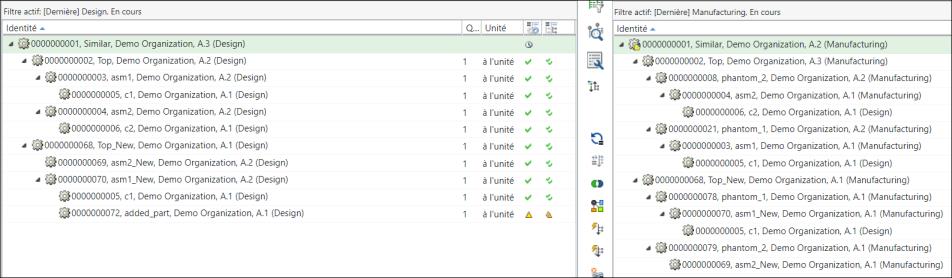

Sous sa forme développée, la structure apparaît comme suit :
| | Pour plus d'informations sur l'implémentation de l'action Générer à partir des nomenclatures existantes, consultez la section Logique de la rubrique Génération à l'aide de nomenclatures existantes. |
• Un lien Enregistrer sous existe pour tous les articles entre le modèle de nomenclature d'étude et les nomenclatures d'étude similaires, à l'exception de l'article 00000000157, added_part, (Design). Cet article vient d'être ajouté. Etant donné qu'il vient d'être ajouté, il n'a pas de lien Enregistrer sous, d'ID de composant, ni le même article principal. De ce fait, l'article n'est pas transformé dans la structure de la nomenclature de fabrication similaire.
• Un lien Enregistrer sous existe pour tous les articles entre le modèle de nomenclature d'étude et les nomenclatures d'étude similaires, à l'exception de l'article 00000000157, added_part, (Design). Cet article vient d'être ajouté. Il n'a donc pas de lien Enregistrer sous, d'ID de composant, ni le même article principal. De ce fait, l'article n'est pas transformé dans la structure de la nomenclature de fabrication similaire.
• Un lien Enregistrer sous existe entre 00000000156, asm1_New, (Design), présent dans la structure de nomenclature d'étude similaire, et l'article 00000000144, asm1, (Design). L'article 00000000144, asm1, (Design) a été transformé en une nouvelle branche dans le modèle de nomenclature de fabrication. Pour cette raison, l'article 00000000156, asm1_New, (Design) est également transformé en une nouvelle branche dans la nomenclature de fabrication similaire. L'article transformé est 00000000156, asm1_New, (Manufacturing).
