Génération à l'aide de nomenclatures existantes
Utilisez l'action
Générer à partir des nomenclatures existantes disponible dans la barre d'outils du volet central du Transformateur de nomenclature pour générer des nomenclatures de fabrication similaires à partir de nomenclatures d'étude similaires en amont associées.
Générer à partir des nomenclatures existantes disponible dans la barre d'outils du volet central du Transformateur de nomenclature pour générer des nomenclatures de fabrication similaires à partir de nomenclatures d'étude similaires en amont associées.Cas d'utilisation métier
Imaginons qu'un produit Product 1.0 soit déjà disponible sur le marché. Un nouveau produit Product 1.1 est dérivé de Product 1.0. Le Product 1.1 est presque similaire au Product 1.0, à l'exception de quelques changements mineurs tels que la couleur ou la matière utilisée pour la fabrication. Le processus de fabrication de Product 1.0 et Product 1.1 est identique. Dans un tel scénario, il n'est pas nécessaire d'effectuer à nouveau l'action de transformation de la nomenclature, car une entité de référence (dans ce cas, Product 1.0) est déjà disponible pour vous. Vous pouvez utiliser les nomenclatures d'étude et de fabrication existantes en tant qu'entités de référence initiales, et la nouvelle nomenclature d'étude en tant qu'entrée, puis effectuer la transformation de nomenclature. Cette approche permet de gagner du temps, de fournir moins d'efforts et d'augmenter la productivité.
Avant d'utiliser l'action Générer à partir des nomenclatures existantes, assurez-vous que les entités suivantes sont disponibles :
Générer à partir des nomenclatures existantes, assurez-vous que les entités suivantes sont disponibles :• Un modèle de nomenclature d'étude
• Un modèle de nomenclature de fabrication
• Une ou plusieurs nomenclatures d'étude similaires
Par exemple, la structure sous l'article 000000163, Root (Design) est considérée comme modèle de nomenclature d'étude et la structure sous l'article 000000163, Root (Manufacturing) est considérée comme modèle de nomenclature de fabrication. Les structures situées sous les articles 000000169, Root_A, (Design) et 000000173, Root_B, (Design) sont considérées comme des nomenclatures d'étude similaires.

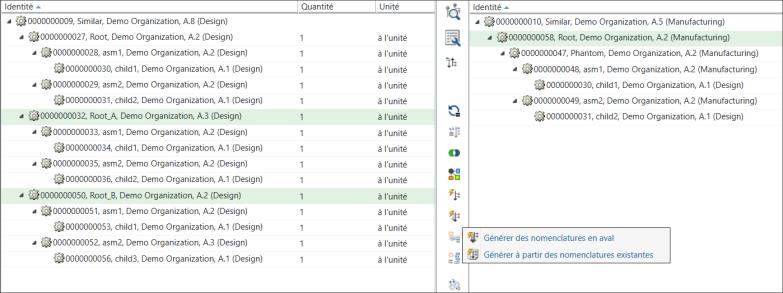

Vous pouvez lancer l'action Générer à partir des nomenclatures existantes en sélectionnant une ou plusieurs nomenclatures d'étude similaires dans la vue en amont et le modèle de nomenclature de fabrication dans la vue en aval.
Logique
1. Une fois que vous avez lancé l'action Générer à partir des nomenclatures existantes, le système vérifie si un lien créé dans le cadre de l'action Enregistrer sous existe entre le modèle de nomenclature d'étude et les nomenclatures d'étude similaires. A l'avenir, envisagez de nommer ce type de lien comme lien Enregistrer sous. Si un lien Enregistrer sous existe, le système recherche les informations de transformation, puis génère la structure en conséquence.
Générer à partir des nomenclatures existantes, le système vérifie si un lien créé dans le cadre de l'action Enregistrer sous existe entre le modèle de nomenclature d'étude et les nomenclatures d'étude similaires. A l'avenir, envisagez de nommer ce type de lien comme lien Enregistrer sous. Si un lien Enregistrer sous existe, le système recherche les informations de transformation, puis génère la structure en conséquence.Certaines informations de transformation sont générées lorsque le système transforme un modèle de nomenclature de fabrication à partir d'un modèle de nomenclature d'étude à l'aide d'actions de transformation de structure. Le système utilise la structure de modèle de nomenclature d'étude pour générer des nomenclatures d'étude similaires. Le système utilise les informations de transformation disponibles (comment et où transformer) pour générer des nomenclatures de fabrication similaires à partir de nomenclature d'étude similaires. Par exemple, un article est transformé en une nouvelle branche entre un modèle de nomenclature d'étude et un modèle de nomenclature de fabrication. Dans ce cas, l'article correspondant dans la nomenclature d'étude similaire est également transformé en nouvelle branche dans la nomenclature de fabrication similaire. Le système conserve également les informations de chemin des modèles.
2. Si le système ne trouve pas le lien Enregistrer sous, il vérifie s'il existe des ID de composant correspondants entre le modèle de nomenclature d'étude et les nomenclatures d'étude similaires sélectionnées. Si des ID de composant correspondants sont trouvés, le système effectue la transformation.
3. Si le système ne trouve pas le lien Enregistrer sous et les ID de composant correspondants, il vérifie si le modèle principal est le même pour le modèle de nomenclature d'étude et les nomenclatures d'étude similaires sélectionnées. Si les modèles principaux sont identiques, le système effectue la transformation.

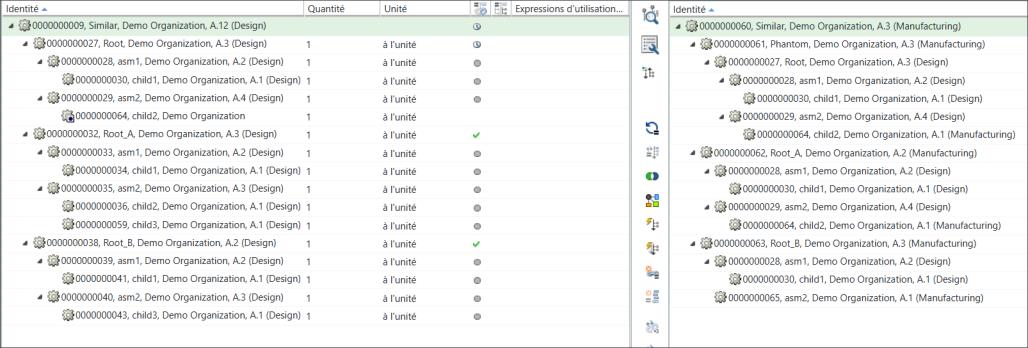

Une fois l'implémentation de l'action Générer à partir des nomenclatures existantes terminée, la structure générée apparaît comme suit :
Générer à partir des nomenclatures existantes terminée, la structure générée apparaît comme suit :
Pour plus d'informations, consultez les tutoriels suivants :
