Options de chargement d'assemblage (NX)
Les options de chargement d'assemblage vous permettent de modifier l'option de chargement du modèle lorsqu'il est ouvert dans NX à partir de Windchill.
Pour accéder aux options de chargement d'un assemblage :
• Dans l'onglet Home de NX, cliquez sur > > > .
Sinon, vous pouvez également procéder ainsi :

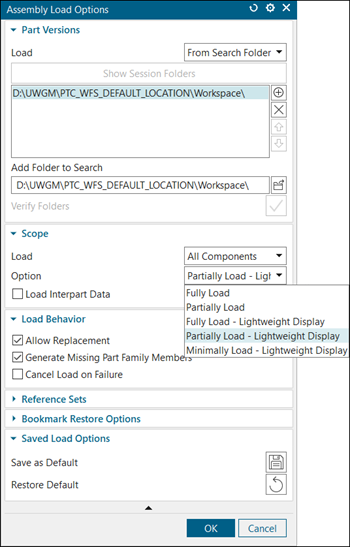

• Cliquez sur > > . La fenêtre Assembly Load Options s'affiche.
Charges prises en charge pour l'importation de fichiers NX dans Windchill
Lorsque vous importez des fichiers NX dans Windchill, les options de chargement sont disponibles dans le groupe Versions de l'article de la fenêtre Options de chargement d'assemblage, comme illustré ci-dessous :
• As Saved : ouvre l'assemblage NX et ses composants à partir de l'emplacement d'enregistrement le plus récent. Il garde une trace de l'emplacement du dossier dans lequel les composants ont été enregistrés. Ces données ne sont pas stockées dans Windchill.
• From Folder : ouvre un fichier CAO NX à partir d'un dossier local. Cette option peut être utilisée lorsque tous les documents CAO sont présents dans un dossier local unique.
• From Search Folder : charge par défaut lorsque NX est connecté à Windchill Workgroup Manager. Le chemin de dossier de l'espace de travail actif est ajouté par défaut.
Charges prises en charge pour l'ouverture des documents CAO Windchill dans NX
Lorsque vous ouvrez des documents CAO Windchill dans NX, les options de chargement sont disponibles dans le groupe Scope, comme illustré :
• All Components : ouvre tous les composants d'un assemblage.
• Structure Only : ouvre uniquement la structure d'assemblage. Aucun composant n'est chargé. Lorsque vous ouvrez un assemblage à partir de l'espace commun à l'aide du type de chargement Structure Only, par défaut, toutes les dépendances de Windchill sont automatiquement ajoutées à l'espace de travail avec l'assemblage.
Pour optimiser les performances de l'option Structure Only, définissez la valeur Dependents sur None dans l'onglet Basic lors de l'ajout d'objets à l'espace de travail.
Sinon, vous pouvez également procéder ainsi :
a. Accédez à > > > .
b. Définissez la préférence Inclure les documents CAO/dynamiques dépendants sur None.
Options prises en charge pour l'ouverture des documents CAO Windchill dans NX
Les options sont disponibles dans le groupe Scope, comme illustré :
• Fully Load
• Partially Load
• Fully Load - Lightweight Display
• Partially Load - Lightweight Display
Vous pouvez également définir les options de chargement dans le fichier de configuration load_options.def du répertoire de démarrage NX. Par exemple, pour définir les options de chargement sur Fully Load, définissez la préférence LoadOptions_PartLoadOption: fully_load dans le fichier de configuration load_options.def.
 | Pour modifier l'emplacement du fichier de configuration load_options.def, vous pouvez définir la variable d'environnement UGII_LOAD_OPTIONS comme suit : UGII_LOAD_OPTIONS=D:\NX_loadoptions\load_options.def. |
Pour plus d'informations, consultez la rubrique Bonnes pratiques : ouverture de données CAO NX à partir de Windchill.
