Bonnes pratiques : utilisation des données CAO NX
Lorsque vous travaillez sur une conception dans un environnement CAO NX partagé, il est essentiel de maintenir vos données de conception à jour dans Windchill.
Gestion des données CAO NX dans Windchill Workgroup Manager
Lorsque vous êtes connecté à NX, Windchill Workgroup Manager vous permet de modifier et d'intégrer les données CAO dans Windchill. Par exemple, vous pouvez effectuer les actions suivantes :
• Renommer les attributs (Nom, Numéro et Nom de fichier).
• Modifiez les attributs basés sur fichier.
• Modifiez le Nom, le Numéro et le Nom de fichier des instances de table de famille.
• Modifiez des assemblages à l'aide de la conception descendante.
Windchill Workgroup Manager permet de pré-traiter les données CAO lorsque vous les ouvrez à partir de Windchill. Toutefois, il existe des limitations fonctionnelles et des impacts sur les performances lors de la gestion de ces mises à jour.
Pour éviter à vos collègues des problèmes dus à des données CAO obsolètes, ouvrez les données CAO dans NX, appliquez vos modifications, puis réintégrez-les dans Windchill.
Bonnes pratiques : ouverture de données CAO NX à partir de Windchill
1. Dans Windchill, utilisez Ajouter à l'espace de travail pour télécharger les données CAO requises depuis l'espace commun dans votre espace de travail.

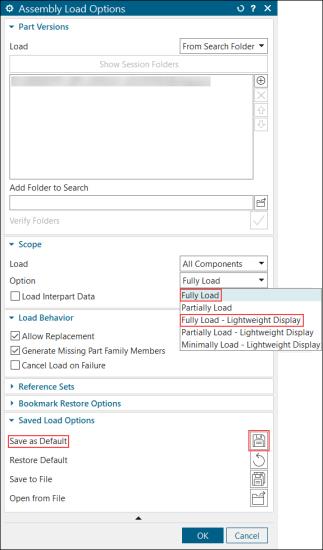

2. Dans l'onglet NX Home, cliquez sur > > > et définissez les options de charge d'assemblage sur Fully Load ou Fully Load - Lightweight Display.
3. Cliquez sur Save as Default, puis OK pour appliquer les modifications :
4. Cliquez sur > dans NX, ou utilisez l'option Ouvrir dans NX dans Windchill pour ouvrir les données CAO dans NX à partir de l'espace de travail.
 | • Si les noms ou numéros d'instance des tables de famille sont modifiés, ajoutez toutes les instances de table de famille modifiées à l'espace de travail. • Vous pouvez également définir les options de chargement dans le fichier de configuration load_options.def du répertoire d'installation NX. Par exemple, pour définir les options de chargement sur Fully Load, définissez la préférence LoadOptions_PartLoadOption: fully_load dans le fichier de configuration load_options.def. |
Bonnes pratiques : reconnaissance des données CAO NX dans Windchill
Pour vous assurer que Windchill reconnaît l'assemblage CAO NX sans articles en tant qu'assemblage lors de son enregistrement dans Windchill, vous pouvez configurer un paramètre de chaîne désigné. Créez le paramètre PTC_WM_IS_ASSEMBLY et définissez-le sur la valeur TRUE avant d'enregistrer le modèle dans Windchill.
Vous pouvez personnaliser le paramètre dans > > > .
Si nécessaire, modifiez la préférence Attribut système d'assemblage afin de spécifier un nom de paramètre différent. Pour uniformiser le comportement dans l'ensemble des nouveaux assemblages, vous pouvez également définir PTC_WM_IS_ASSEMBLY dans votre modèle de document CAO d'assemblage NX dans Windchill.
| | Vous devez disposer de droits d'administrateur pour accéder à la page Modèles. Pour plus d'informations, consultez les rubriques Création d'un modèle de document CAO et Accès aux modèles d'objet. |
Pour vérifier si les données CAO NX correspondent à un dessin lors de leur enregistrement dans Windchill, vous pouvez configurer un paramètre de chaîne désigné.
Créez le paramètre PTC_WM_IS_DRAWING et définissez-le sur la valeur TRUE avant d'enregistrer le fichier. Vous pouvez personnaliser le paramètre dans > > > .
Si nécessaire, vous pouvez modifier la préférence Attribut système du dessin afin de spécifier un nom de paramètre différent. Pour plus d'informations, consultez la rubrique Méthode de l'attribut du dessin (NX).
