Registerkarte "Steuereigenschaften"
In einem Prozess, einem Teil, einer Baugruppe oder einem System sind Standard-Steuereigenschaften alle Funktionen, geometrischen Eigenschaften oder Materialeigenschaften, die qualifiziert, gemessen oder mengenmäßig bestimmt werden können und für die Variations- oder Abweichungssteuerung notwendig sind.
Verwenden Sie die Registerkarte Steuereigenschaften, um Standard-Steuereigenschaften anzuzeigen und hinzuzufügen sowie die einer Standard-Steuereigenschaft zugeordneten Ressourcen zu verwalten. Es sind unterschiedliche Optionen verfügbar, abhängig vom jeweils im Strukturbereich ausgewählten Objekt:
• Wenn ein Teil oder ein Prozessplan ausgewählt ist, verwenden Sie diese Registerkarte, um Steuereigenschaften zu erstellen
• Wenn eine Operation ausgewählt ist, verwenden Sie diese Registerkarte, um Standard-Steuereigenschaften und Ressourcen anderen Steuereigenschaften zuzuordnen
Verfügbare Aktionen
In der folgenden Tabelle finden Sie eine Übersicht über die Aktionen, die auf der Symbolleiste dieser Registerkarte zur Verfügung stehen:
|
Aufgaben-Symbolleiste "Steuereigenschaften"
|
||
|---|---|---|
|
Symbol
|
Aktion
|
Beschreibung
|
 |
Vorhandenes Objekt einfügen
|
Fügt eine vorhandene Standard-Steuereigenschaft hinzu.
|
 |
Neues Objekt einfügen
|
Fügt eine neue Standard-Steuereigenschaften hinzu.
|
 |
Standard-Steuereigenschaft entfernen
|
Entfernt die ausgewählte Standard-Steuereigenschaft aus dem Teil oder der Operation, dem sie zugeordnet wurde.
|
 |
Standard-Steuereigenschaft kopieren
|
Kopiert die ausgewählte Standard-Steuereigenschaft in die Zwischenablage.
|
 |
Einfügen
|
Verschiebt die Standard-Steuereigenschaft in der Zwischenablage an den angegebenen Speicherort.
|
 |
Steuereigenschaft duplizieren und einfügen
|
Dupliziert und verschiebt die Standard-Steuereigenschaft in der Zwischenablage an den angegebenen Speicherort. Wenn Sie diese Aktion verwenden, erstellt das System eine neue Standard-Steuereigenschaft mit einer eindeutigen Nummer.
|
|
Steuereigenschaft von Produkt zuweisen
|
Ruft alle Standard-Steuereigenschaften vom zugeordneten und zugehörigen Teil ab. Weitere Informationen finden Sie unter Standard-Steuereigenschaften von Produkt zuweisen.
|
|
 |
Steuereigenschaft von Prozess zuweisen
|
Ruft alle Modellelemente aus dem angebundenen EPM-Dokument ab.
|
 |
Modellelement aktualisieren
|
Sucht nach einem neuen Modellelement, das der Standard-Steuereigenschaft zugeordnet werden soll, und wählt es aus.
|
 |
Meine ausgecheckten Objekte in der Struktur suchen
|
Ruft alle ausgecheckten Standard-Steuereigenschaften ab. Weitere Informationen finden Sie unter Meine ausgecheckten Objekte in MPMLink.
|
Attribute auf der Registerkarte "Steuereigenschaften"
Folgende Attribute sind auf der Registerkarte "Steuereigenschaften" vorhanden:
• Nummer
• Name
• Kategorie
• Version
• Darstellung
• Teilename
• Zeilennummer
Teilename zeigt den Namen des Teils an, dem die Standard-Steuereigenschaft zugeordnet ist.
Wenn Sie den Prozessplan-Browser verwenden, um eine Standard-Steuereigenschaft zu erstellen, können Sie dem Prozessplan oder einem zugehörigen Teil, das sich in einer anderen Ansicht befindet und für das Sie keine Änderungsberechtigung haben, eine Standard-Steuereigenschaft zuordnen. Wenn eine Standard-Steuereigenschaft ohne eine Modellelementbeziehung erstellt wird, dann gehört sie zum Prozessplan. Eine Standard-Steuereigenschaft, die von einem Prozessplan erstellt wird, gehört nur zu einem zugehörigen Teil, wenn das ausgewählte Modellelement aus dem zugehörigen Teil stammt.
Eine Standard-Steuereigenschaft kann mehrmals mit derselben oder einer anderen Operation verknüpft werden.

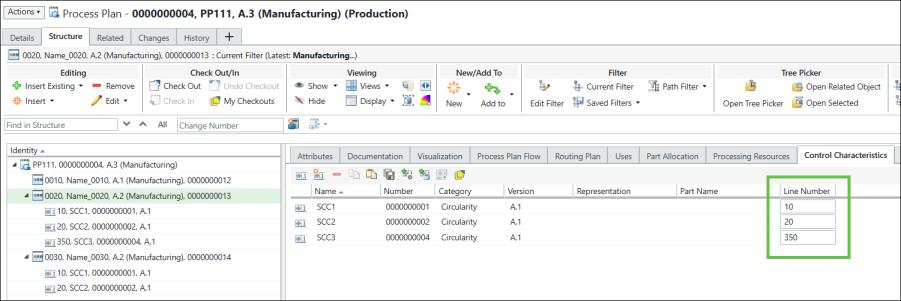

Sie können den Wert des Attributs Zeilennummer ändern, indem Sie die Nummer auf der Registerkarte Steuereigenschaften einfügen oder bearbeiten. Sie können das Attribut Zeilennummer verwenden, um die Standard-Steuereigenschaften entsprechend Ihren Geschäftsanforderungen zu sortieren.
 | Die Zeilennummer muss immer eindeutig sein. |
Aktion "Steuereigenschaft duplizieren und einfügen" verwenden
Mit der Aktion Steuereigenschaft duplizieren und einfügen wird die Standard-Steuereigenschaft in der Zwischenablage dupliziert und an den angegebenen Speicherort verschoben. Beachten Sie sich die folgenden Punkte in Bezug auf diese Aktion:
• Wenn Sie Standard-Steuereigenschaften aus einer Operation in dieselbe oder eine andere Operation kopieren, werden die folgenden Verwendungs-Link-Attribute ebenfalls vom System kopiert.
◦ Link zwischen Fertigungs-Standard-Steuereigenschaftsverwendung und Dokument-Beschreibung
◦ Link zwischen Fertigungs- Standard-Steuereigenschaftsverwendung und Prozessplan
◦ Link zwischen Fertigungs-Standard-Steuereigenschaftsverwendung und Ressource
• Sie können Standard-Steuereigenschaften aus einer Operation in dieselbe oder eine andere Operation kopieren. Duplizieren ist ebenfalls eine Möglichkeit. Sie können die Aktion Standard-Steuereigenschaft kopieren verwenden, um die Standard-Steuereigenschaften zu kopieren. Zum Duplizieren der Standard-Steuereigenschaften kann die Aktion Steuereigenschaft duplizieren und einfügen verwendet werden. Wenn Sie Standard-Steuereigenschaften aus einer Operation in dieselbe oder eine andere Operation kopieren und duplizieren, werden die Attribute für Link zwischen Fertigungsvorgang und Standard-Steuereigenschaft nicht vom System kopiert.
• Wenn Sie Standard-Steuereigenschaften aus einer Operation in dieselbe oder eine andere Operation kopieren und duplizieren, behält das System die folgenden Informationen bei:
◦ Informationen zu Standard-Steuereigenschaften
◦ Informationen zum Verwendungs-Link
◦ Links zu Dokumenten und Ressourcen
• Wenn Sie die Aktion Steuereigenschaft duplizieren und einfügen verwenden, erstellt das System eine Standard-Steuereigenschaft mithilfe der kopierten Standard-Steuereigenschaft. Die neu erstellte Standard-Steuereigenschaft erhält eine neue Nummer.
