Ladeverhalten-Optionen für Container (Creo Elements/Direct Modeling)
Creo Elements/Direct Modeling verfügt über die Möglichkeit, das Laden von Container-Baugruppen zu steuern. Sie können den Ladevorgang beschleunigen, indem Sie das Laden von Containern in der Sitzung und eine große Anzahl von Objekten im Struktur-Browser vermeiden.
Beim Laden von Anfangsdaten von Windchill in Creo Elements/Direct Modeling wird der Modus zum Laden von Containern, der vollständige Modus oder der partielle Modus, durch die Einstellung load.containers.full.mode in der Datei wgmclient.ini gesteuert. Das Festlegen der Einstellung load.type.default auf "Vollständig" ist eine Voraussetzung dafür, dass die in der Einstellung load.containers.full.mode festgelegten Einstellungen wirksam werden. Der Modus, in dem Daten in Container geladen werden, hängt von den nachfolgend erläuterten Einstellungswerten ab:

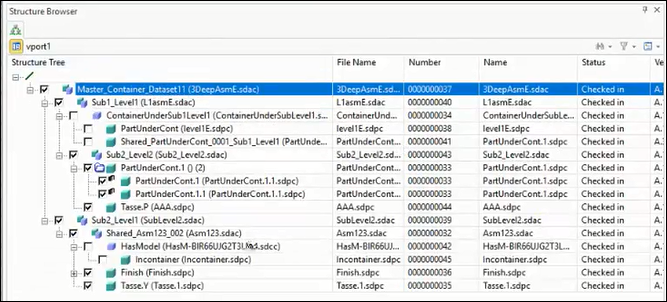

• Wenn beide Einstellungen auf den Standardwert festgelegt sind, d.h. load.type.default auf Full und load.containers.full.mode auf Yes, werden die Nicht-Container und Container im Lademodus "Vollständig" geladen. In der folgenden Abbildung wird der in "Vollständig" geladene Container-Datensatz angezeigt.

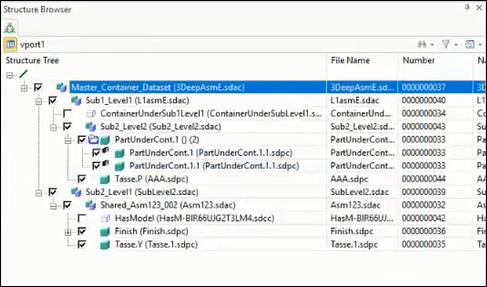

• Wenn load.type.default auf Full und load.containers.full.mode auf No festgelegt ist, wird nur ein einzelner Strukturknoten für den Container in "Teilweise" und Nicht-Container in "Vollständig" geladen. In der folgenden Abbildung wird der in "Teilweise" geladene Container-Datensatz angezeigt.
• Wenn load.type.default auf einen anderen Wert als Full festgelegt ist, z.B. Structure, Partial oder Lightweight, werden Container unabhängig vom für load.containers.full.mode festgelegten Wert immer anfänglich in "Teilweise" geladen.
• Wenn der Container mit einem anderen Ladetyp als "Teilweise" geladen wird, ändert sich sein Ladetyp, wenn der Ladetyp der Elternbaugruppe geändert wird.
 | Weitere Informationen zum Ändern des Ladetyps von Containern finden Sie unter Ladetyp ändern (Creo Elements/Direct Modeling). |
Daten im CAD-Tool im Fenster "Aus Windchill öffnen" laden

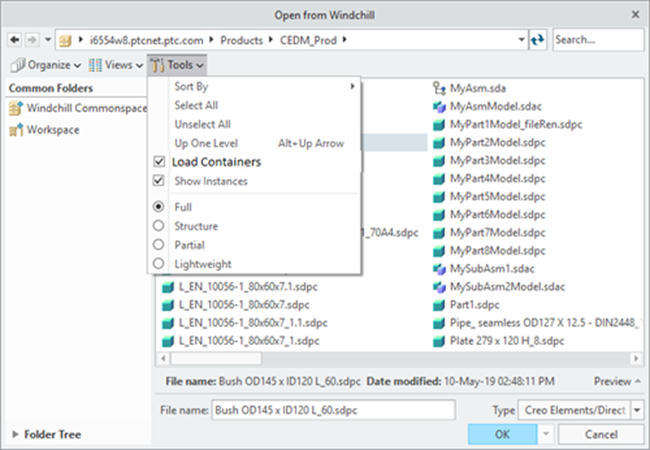

Sie können die Werte der Einstellungen load.containers.full.mode und load.type.default in diesem Workflow anzeigen und ändern. Die Optionen zum Laden stehen unter > zur Verfügung. Die Option Container laden und die Ladeoption Vollständig (vollständige Daten) sind standardmäßig auf Grundlage des in wgmclient.ini festgelegten Einstellungswerts ausgewählt. In diesem Fenster ist die Auswahl einer anderen verfügbaren Option möglich. In der folgenden Abbildung wird das Fenster Aus Windchill öffnen angezeigt.
Daten aus Workspace oder Commonspace (HTML-Benutzeroberfläche) laden
Die für die Einstellungen load.containers.full.mode und load.type.default in der Datei wgmclient.ini festgelegten Werte werden berücksichtigt, wenn die Daten über die HTML-Benutzeroberfläche geladen werden.
Daten für "Schließen und aktualisieren" im Dialogfenster "Konflikte" laden

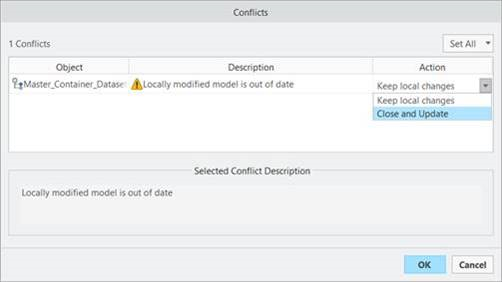

Wenn Sie im Dialogfenster Konflikte die Option Schließen und aktualisieren für das entsprechende Konfliktobjekt auswählen, wird das Modell in Sitzung durch das Windchill Datenbankmodell ersetzt. Das Dialogfenster Konflikte wird wie folgt angezeigt:
Im Workflow "Schließen und Aktualisieren" behalten alle Daten in der Sitzung ihren zuvor zugewiesenen Ladetyp bei, nachdem die Aktion "Schließen und Aktualisieren" ausgeführt wurde. Alle neu hinzugefügten Daten werden im Ladetyp "Vollständig" geladen.
| | Das Verhalten von Kind-Containern im Workflow "Schließen und Aktualisieren" ist unterschiedlich. Weitere Informationen finden Sie unter Verhalten von Kind-Containern mit Ladetypen. |
Daten für "Neu laden" im Dialogfenster "Konflikte" laden

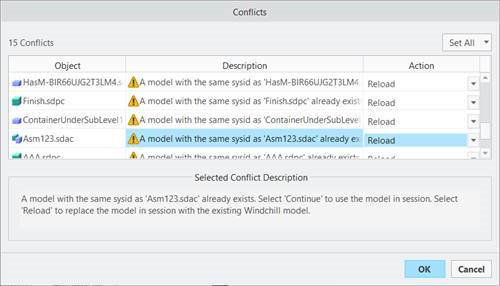

Wenn Sie die Option Neu laden für das entsprechende Konfliktobjekt im Dialogfenster Konflikte auswählen, wird das Modell in Sitzung durch das Windchill Datenbankmodell ersetzt. Das Dialogfenster Konflikte wird wie folgt angezeigt:
In diesem Fall werden die Container und Nicht-Container unabhängig vom in der Einstellung load.containers.full.mode und load.type.default festgelegten Wert in "Vollständig" geladen.
Ladeverhaltenänderung beim Zuweisen einer neuen SysID
Wenn die Elternbaugruppe, die Unterbaugruppe oder der Container in "Vollständig" geladen ist und die Kind-Objekte den Status "Teilweise", "Struktur" oder "Vollständig" aufweisen, ändert sich der Ladetyp der Kind-Objekte durch Zuweisen einer neuen SysID zum Elternteil nicht.
Wenn die Elternbaugruppe, die Unterbaugruppe oder der Container nicht in "Vollständig" geladen ist und die Kind-Objekte den Status "Teilweise", "Struktur" oder "Vollständig" aufweisen, ändert sich der Ladetyp sowohl der Eltern- als auch der Kind-Objekte durch Zuweisen einer neuen SysID in "Vollständig".
| | Die Aktion Neue SysID zuweisen funktioniert nicht, wenn die Elternbaugruppe oder der Container in "Vollständig" und ein beliebiges Kind-Teil in "Lightweight" geladen wird. |
Daten für die Aktion "Wiederherstellen" laden
Wenn Sie die PDM-Aktion Wiederherstellen auswählen, werden das Modell und die Container in der Sitzung im vollständigen Modus neu geladen, unabhängig vom in den Einstellungen load.type.default und load.containers.full.mode festgelegten Wert. Das Verhalten von Kind-Containern im Workflow "Wiederherstellen" unterscheidet sich. Weitere Informationen finden Sie unter Verhalten von Kind-Containern mit Ladetypen.
| | Wenn der Behälter in "Teilweise" geladen wird, bleibt er auch dann in "Teilweise", wenn Sie die Operation Wiederherstellen ausführen oder den Ladetyp der Elternbaugruppe ändern. |
Verhalten von Kind-Containern mit Ladetypen
• Während bestimmter Workflows wie "Wiederherstellen" oder "Aktualisieren" mit "Schließen und Aktualisieren" bleiben Kind-Container im Ladestatus "Teilweise", auch wenn Sie den Ladetyp des Eltern-Containers oder der Elternbaugruppe ändern.
• Wenn sowohl der Eltern- als auch der Kind-Container in "Teilweise" geladen werden, bleiben sie unabhängig von den für die Einstellungen load.type.default oder load.containers.full.mode festgelegten Werte in "Teilweise".
