從 Windchill 開啟 (CATIA V5)
此動作可讓您從使用中工作區，或從已註冊 Windchill 伺服器的共用區選取 CAD 物件，並將其開啟至您的使用中 CATIA V5 設計工作階段。「從 Windchill 開啟」動作可在 CATIA V5 的 PTC Windchill 選單與「PTC Windchill 工具列」中找到。
您可以從 Windchill 共用區或工作區開啟 CAD 文件。同時也會收集開啟所選 CAD 文件時需要的其他物件。
 |
欲使用 Windchill Workgroup Manager，您必須先註冊伺服器，並選取使用中工作區。如需詳細資訊，請參閱Windchill Workgroup Manager 安裝指南。
|

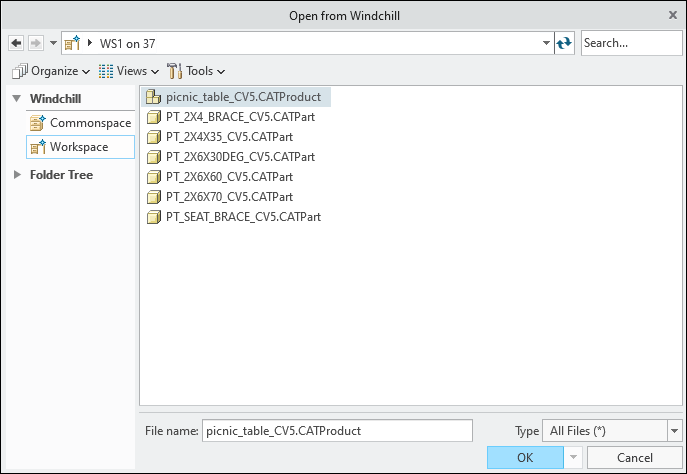

當您按一下「從 Windchill 開啟」時，可以瀏覽您要在 CATIA V5 中開啟的檔案。
|
|
「從 Windchill 開啟」動作不支援同時開啟多個 CAD 文件。
|
選取檔案或在「檔案名稱:」方塊中鍵入您要開啟的檔案名稱。您可以使用「類型」選單選取所有檔案或僅 CATIA V5 檔案來篩選顯示。使用「搜尋」公用程式來依部分名稱或萬用字元 (*) 尋找 CAD 文件。
 | 或者，您可以在 Windchill 工作區或共用區中的物件上按一下滑鼠右鍵並按一下「在 CATIA V5 開啟」。 |
欲針對「從 Windchill 開啟」視窗自訂檢視，您可以從下列選單中選取選項。

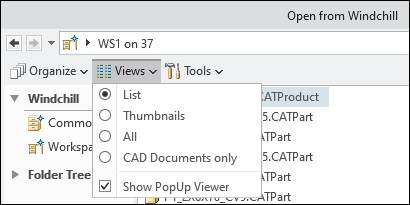

• 檢視
在「檢視」選單下，您可以將檢視類型選取為「清單」、「縮圖」、「全部」或「僅限 CAD 文件」。如果 CAD 文件有可檢視表示 (縮圖)，您可以將檢視設定為縮圖來查看預覽。

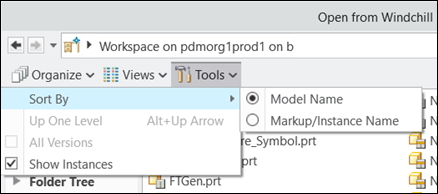

• 工具
在「工具」選單下，您可以決定是否要在所有物件旁邊顯示實例，並依「模型名稱」或「標示/例證名稱」來定義排序順序。
