教程 2：选择性更新多个通用 BOM
可以通过特定变型 eBOM 选择性更新变型 mBOM。在 BOM 变换器的下游视图中选择一个或多个变型 mBOM，然后单击 “更新批量下游 BOM”操作。完成 “更新批量下游 BOM”操作后，系统会更新选定的变型 mBOM。
教程结构
• 步骤 1 - 介绍如何执行和运行 “生成批量下游 BOM”操作。
• 步骤 2 至 10 - 介绍在启动 “更新批量下游 BOM”操作之前的基础工作流程。
• 步骤 11 和 12 - 介绍如何执行和运行 “更新批量下游 BOM”操作。
教程
假设 BOM 变换器中显示以下结构：
• 两个通用 eBOM 0000000311, GEBOM_1, (Design) 和 0000000314, GEBOM_2, (Design) 显示在 BOM 变换器上游视图中的类似节点 0000000310, Similar_EBOM, (Design) 下。
• 两个通用 mBOM 000000000311, GEBOM_1, (Manufacturing) 和 000000000314, GEBOM_2, (Manufacturing) 显示在下游视图中的类似 mBOM 0000000310, Similar_EBOM, (Manufacturing) 下。

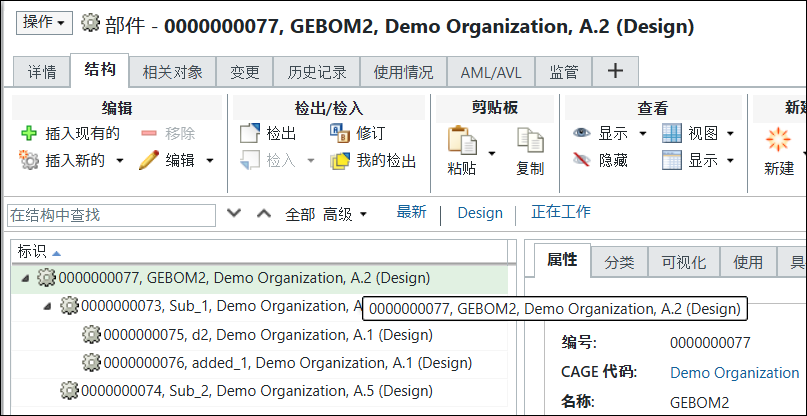

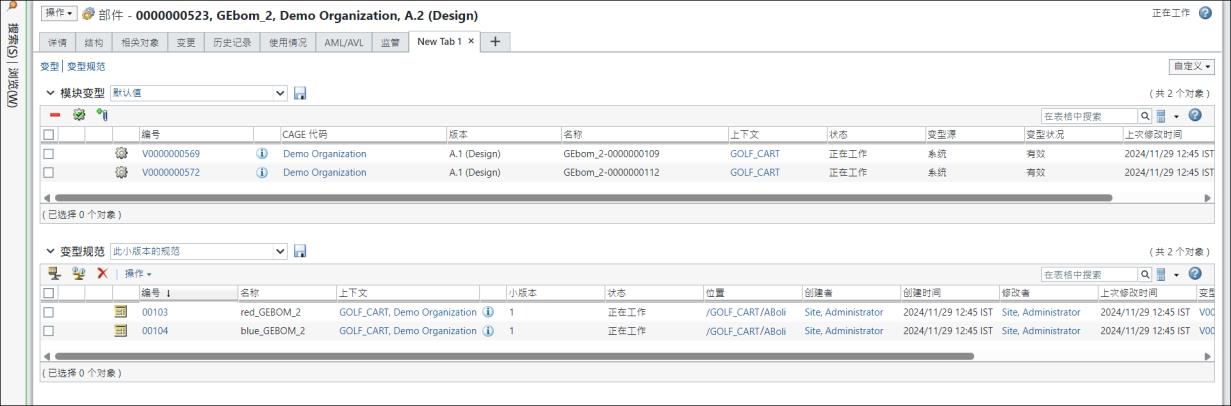

• 以下两个模块变型或变型 eBOM 与通用 eBOM 0000000314, GEBOM_2, (Design) 相关联。这些模块变型或变型 eBOM 具有单独的变型规范。
• 以下两个模块变型或变型 eBOM 与通用 eBOM 0000000311, GEBOM_1, (Design) 相关联。这些模块变型或变型 eBOM 具有单独的变型规范。
请执行以下步骤：
1. 在下游视图中选择两个通用 mBOM 000000000311, GEBOM_1, (Manufacturing) 和 000000000314, GEBOM_2, (Manufacturing)。通过 “生成批量下游 BOM”操作，在 BOM 变换器的上游视图和下游视图中添加现有的变型 eBOM 并生成变型 mBOM。

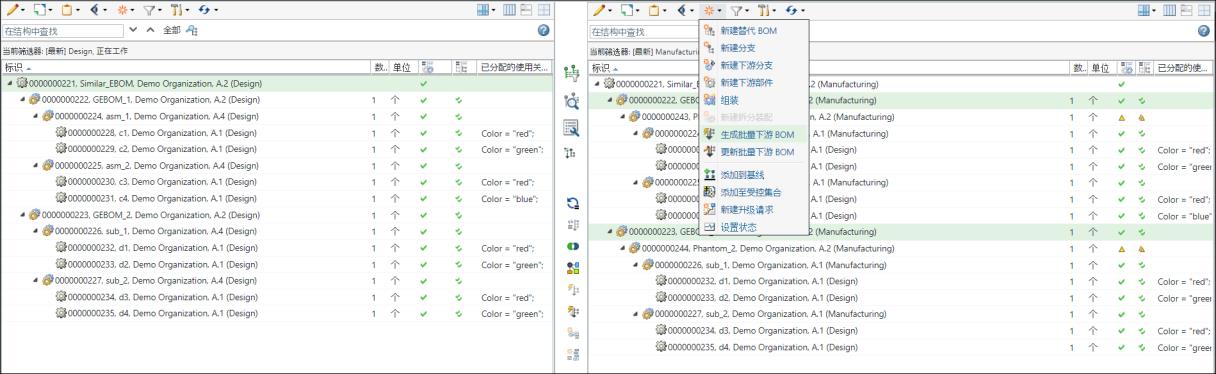

在下游视图中，选择 “新建/添加” > “生成批量下游 BOM”。

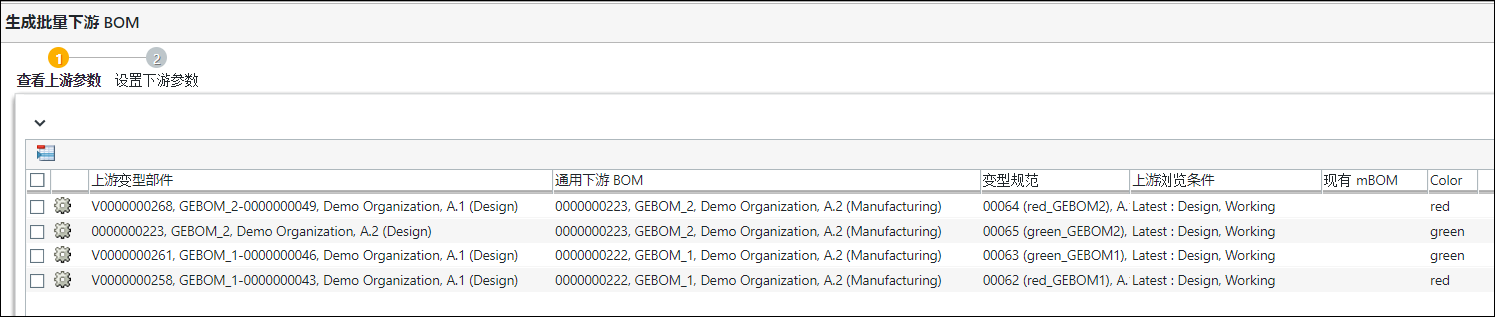

“生成批量下游 BOM”对话框随即打开。该对话框中显示“查看上游参数”和“设置下游参数”步骤。在“查看上游参数”步骤中，显示要生成批量下游 BOM 的变型。

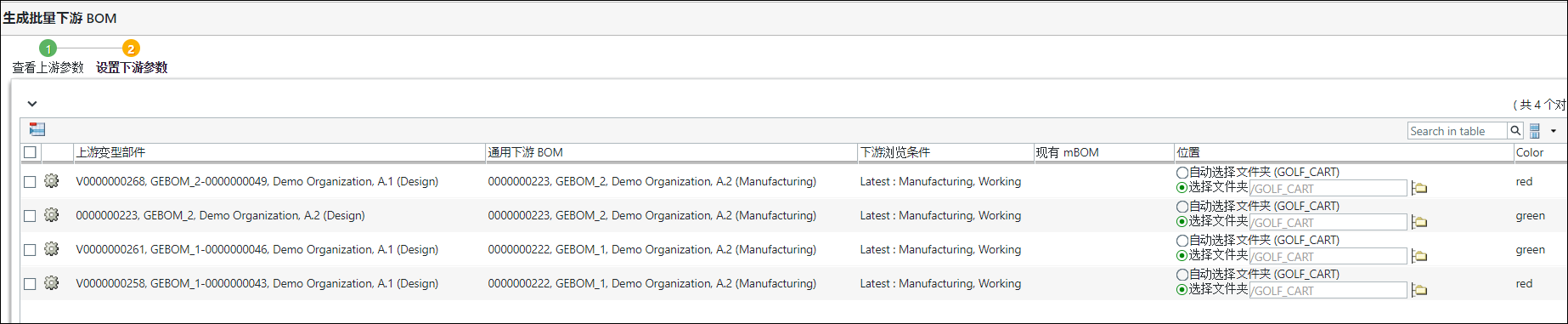

单击“下一步”。随即显示“设置下游参数”步骤。在“设置下游参数”步骤中，显示要生成批量下游 BOM 的变型。
单击"完成"。“生成批量下游 BOM”对话框随即关闭。eBOM 和 mBOM 变型随即显示在 BOM 变换器的上游视图和下游视图中。

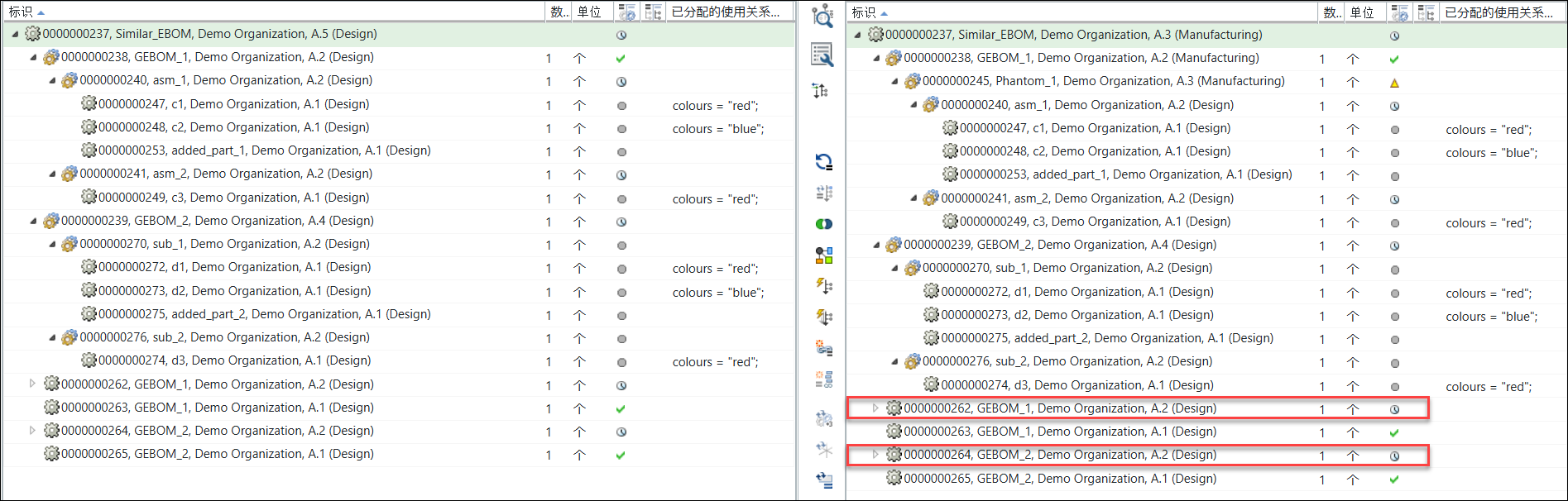

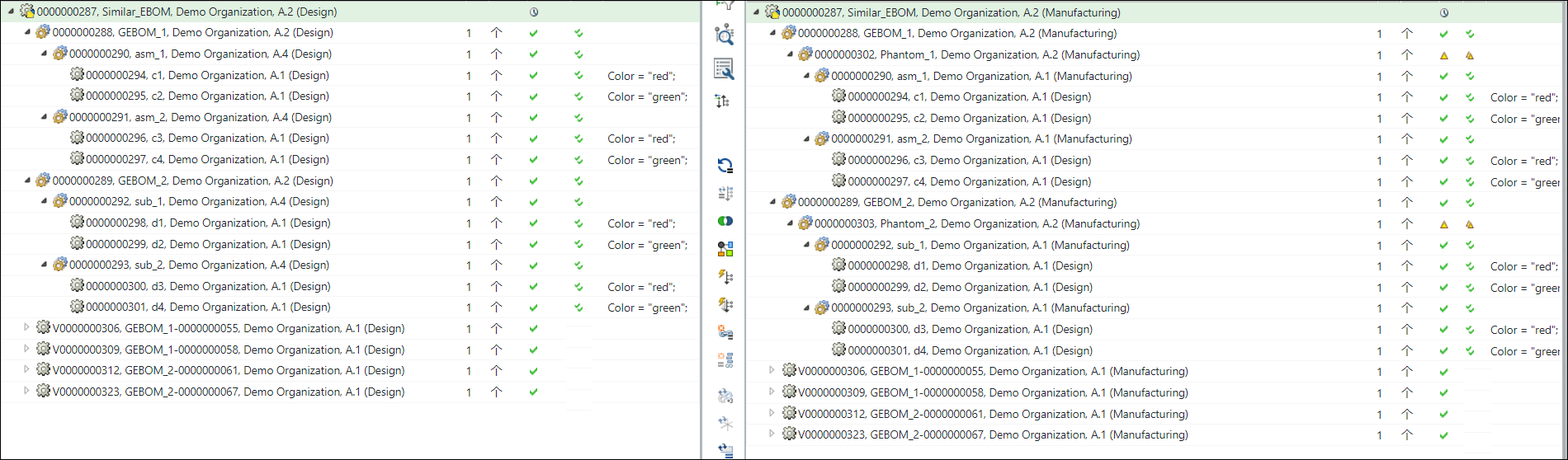

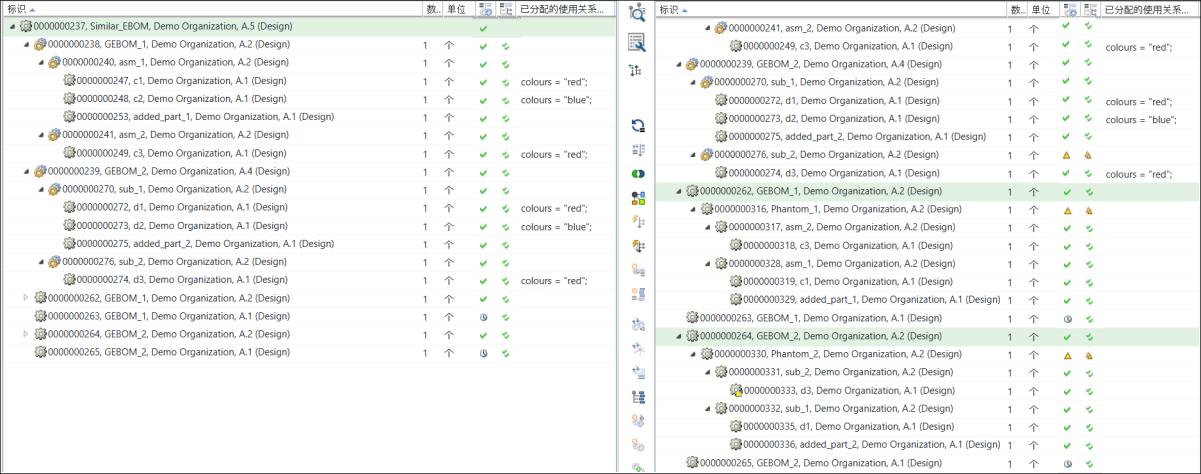

BOM 变换器中的结构以折叠形式显示如下：

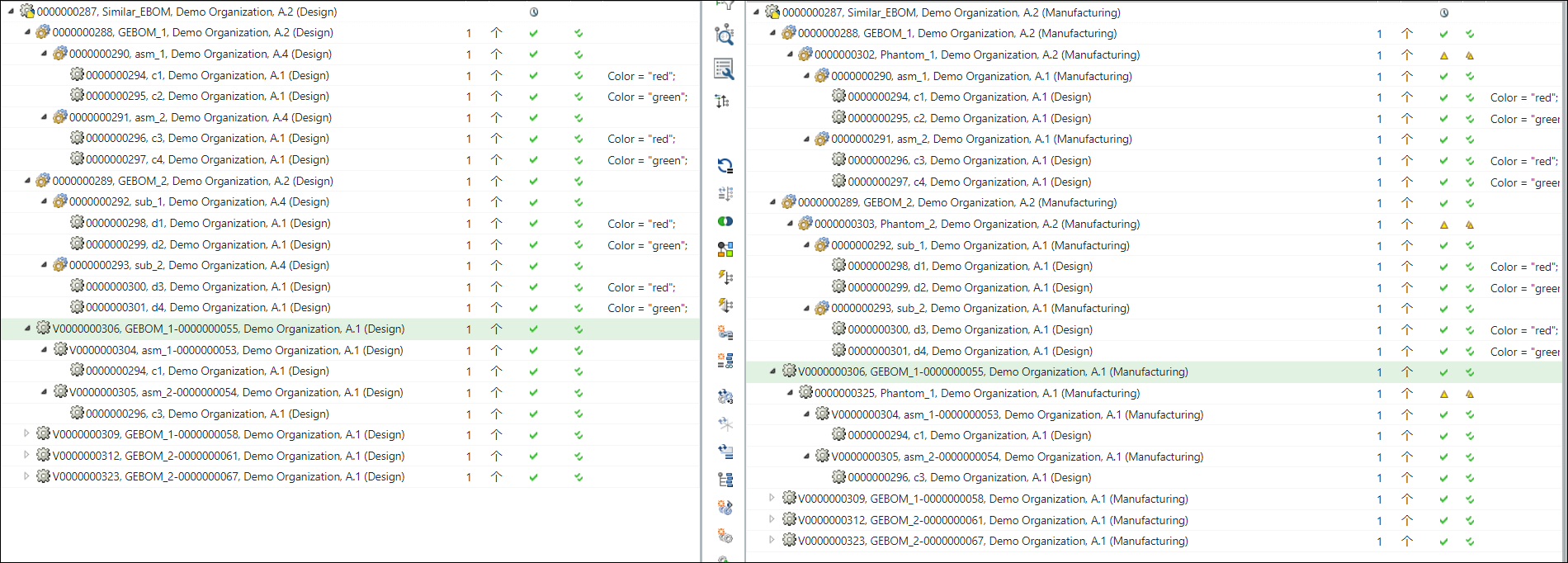

BOM 变换器中的第一个变型结构以展开形式显示如下：
有关详情，请参阅以下主题：

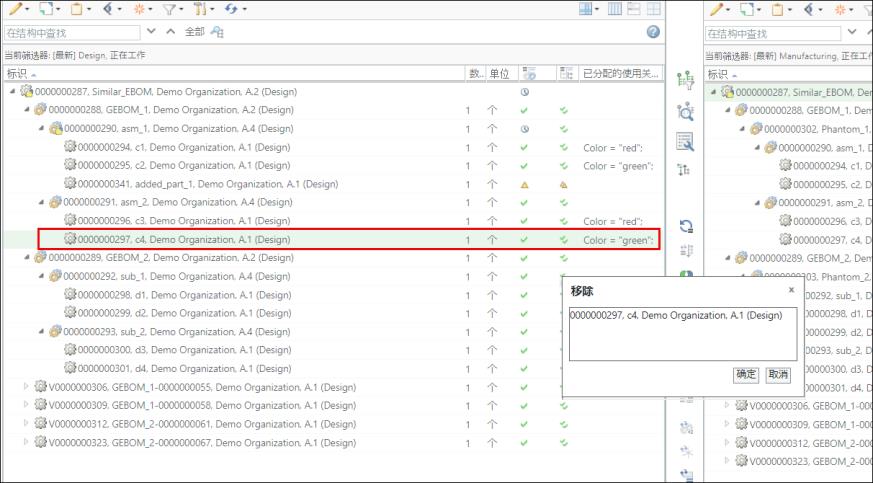

2. 添加差异，具体方法是对 BOM 变换器上游视图中的通用 eBOM 结构 0000000311, GEBOM_1, (Design) 进行更改。在本用例中，部件 0000000349, added_part, (Design) 被添加到子装配 0000000312, asm_1, (Design) 下。此外，部件 0000000320, c4, (Design) 从子装配 0000000313, asm_2, (Design) 中移除。

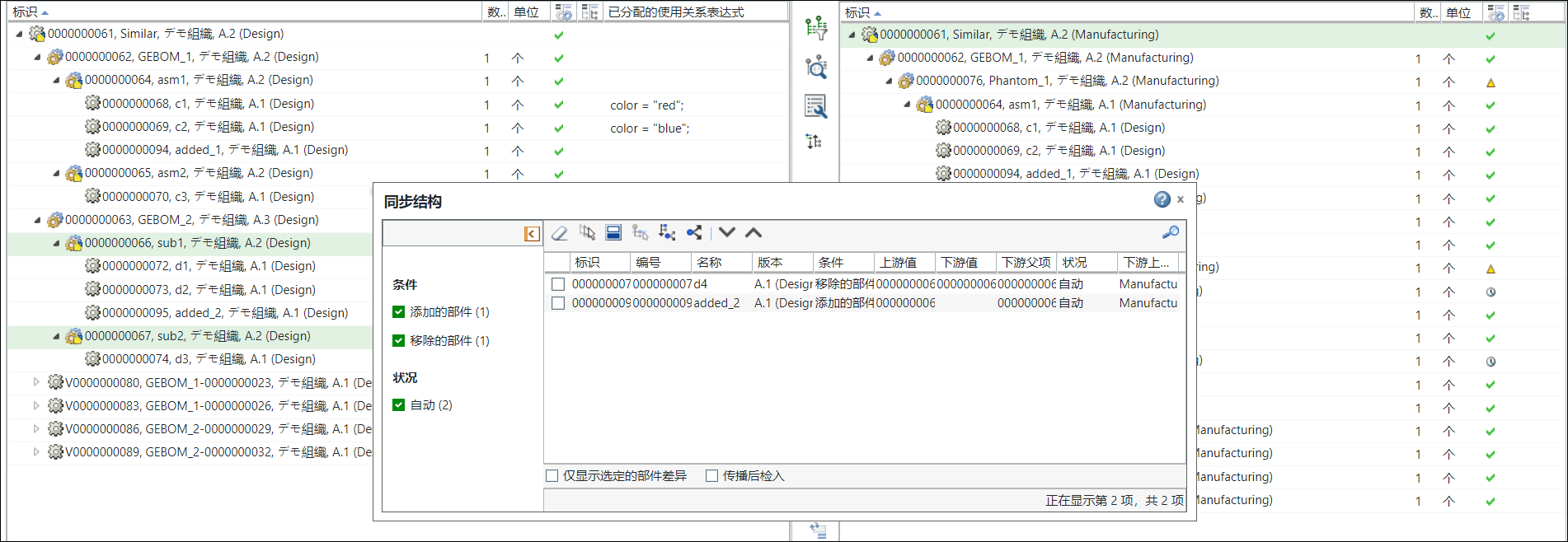

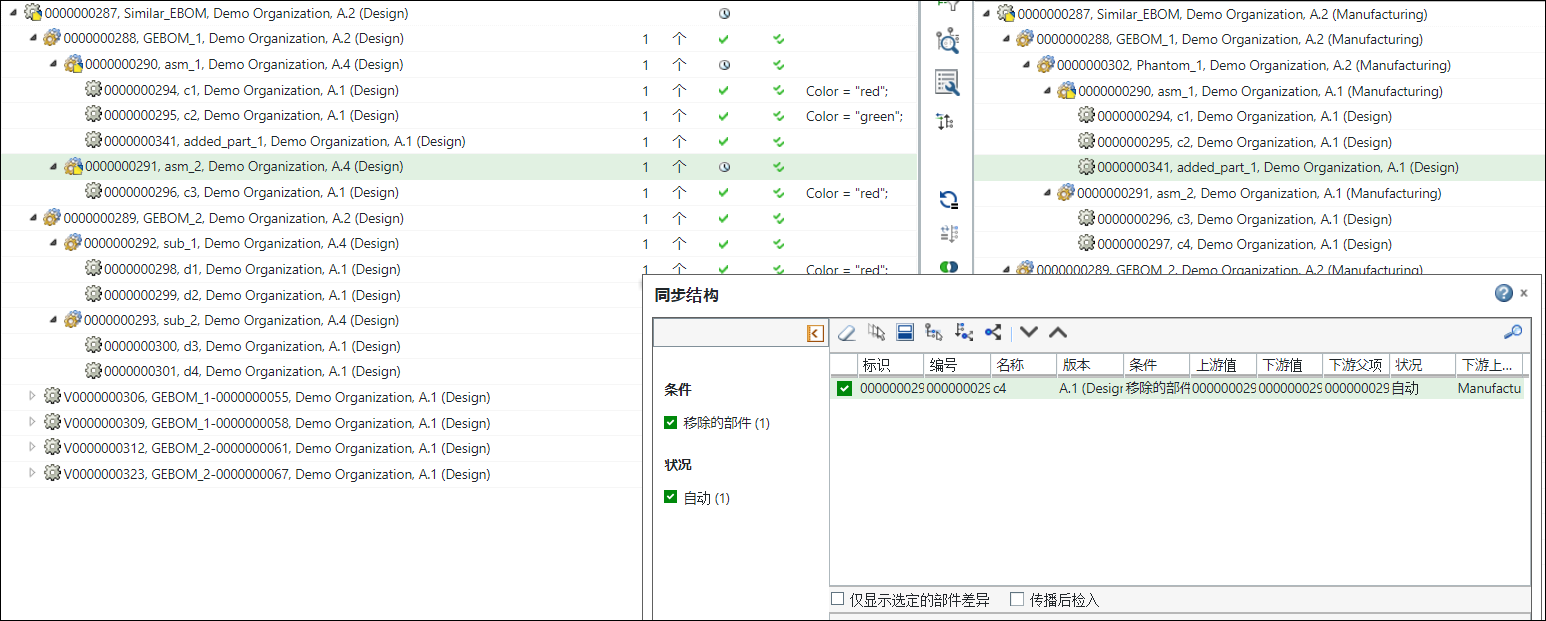

3. 在 BOM 变换器中，通过 “同步结构”操作，检测并解决类似节点下两个结构中的第一层对等部件之间的差异。有关详情，请参阅同步上游和下游结构。

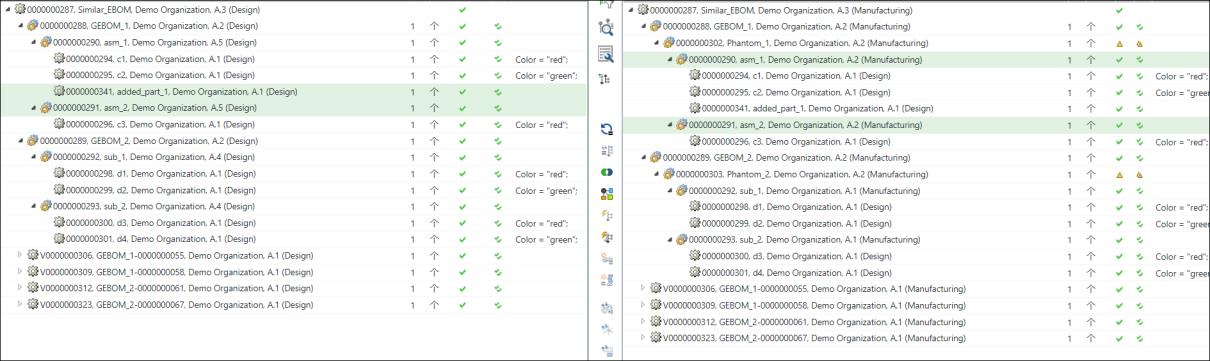

4. 下游视图中更新后的通用 mBOM 结构显示如下：
*
部件 0000000349, added_part, (Design) 被添加到 0000000312, asm_1, (Manufacturing) 下。此外，部件 00000000320, c4, (Design) 也从通用 mBOM 结构 0000000311, GEBOM_1, (Manufacturing) 中移除。

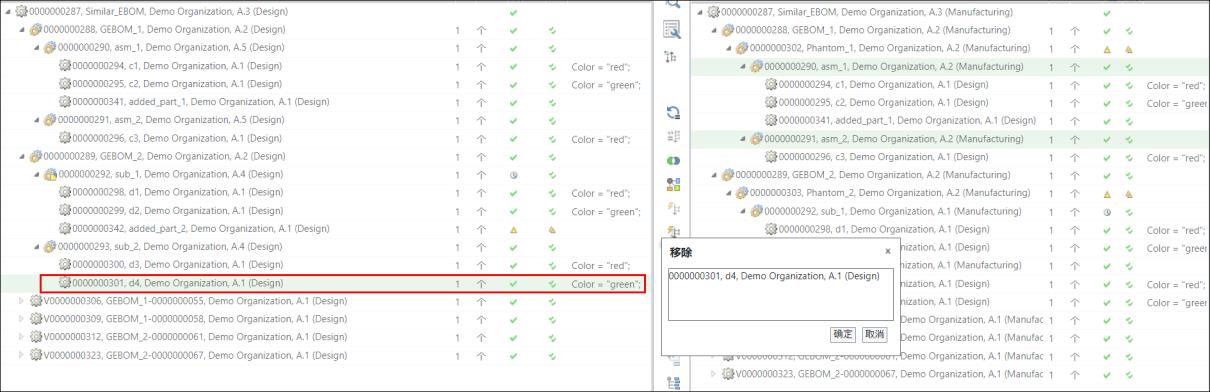

5. 在 BOM 变换器上游视图中的通用 eBOM 结构 0000000314, GEBOM_2, (Design) 中添加差异。在本用例中，部件 0000000350, added_Part_2, (Design) 被添加到子装配 0000000315, sub_1, (Design) 下。此外，部件 0000000324, d4, (Design) 从子装配 0000000316, sub_2, (Design) 中移除。
6. 通过 “同步结构”操作，检测并解决类似节点下两个结构中的第一层对等部件之间的差异。
7. 下游视图中更新后的通用 mBOM 结构显示如下：
8. 通过更新变型 eBOM 来配置变型。

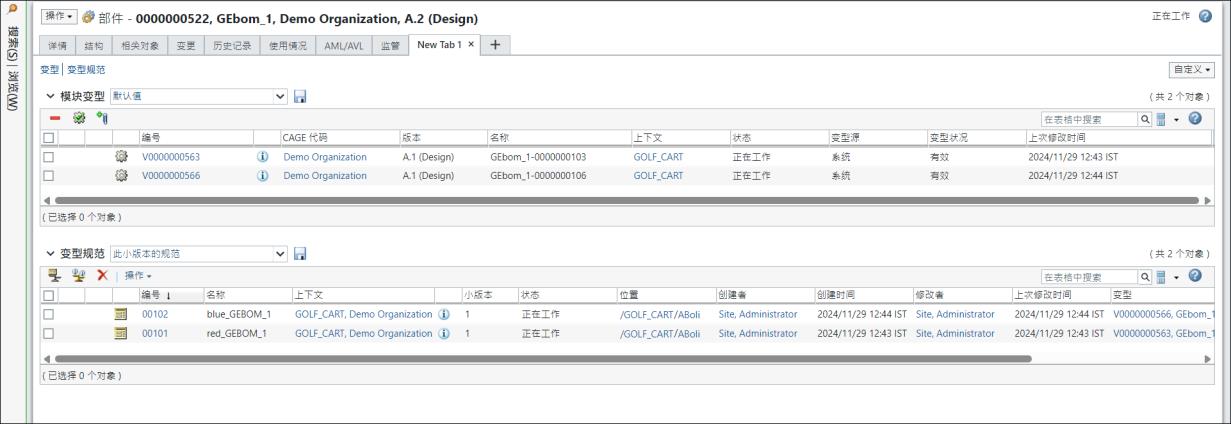

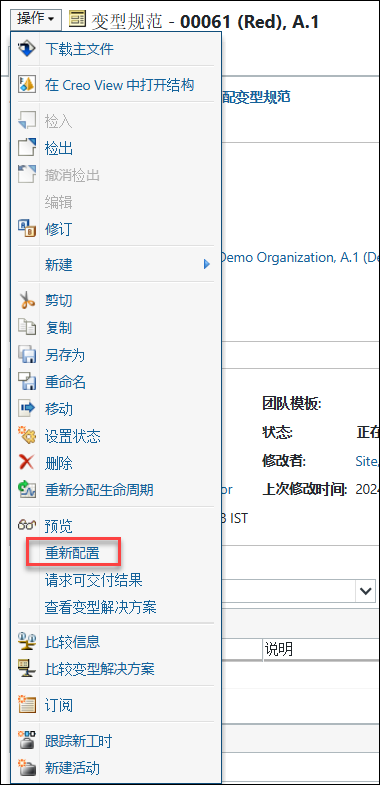

对变型规范执行“重新配置”操作。保留选项卡中提及的所有现有信息。仅修订现有下游变型规范，如下所示：

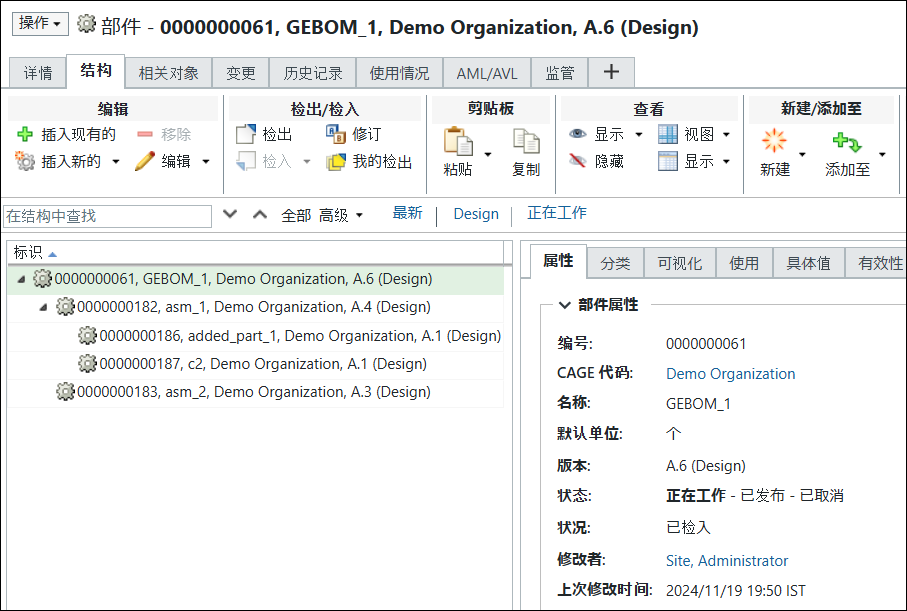

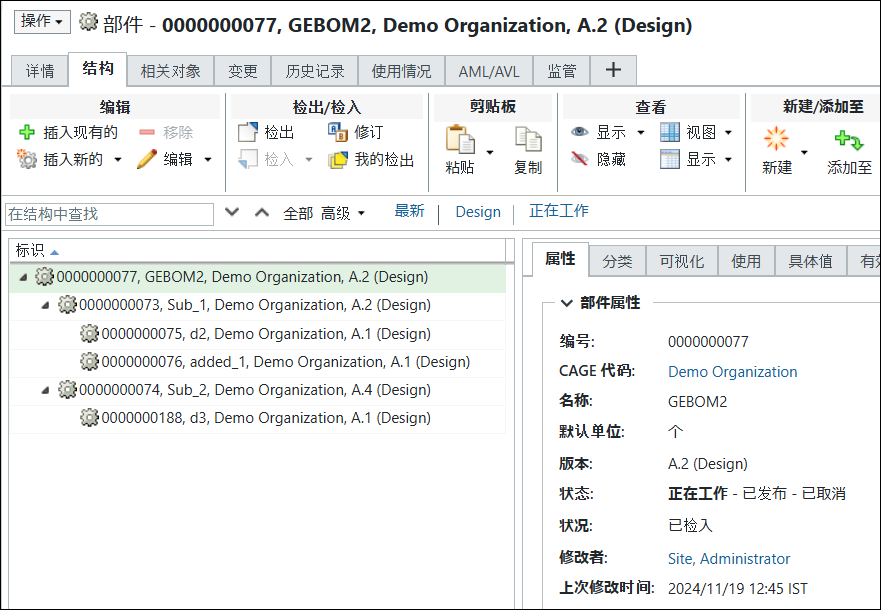

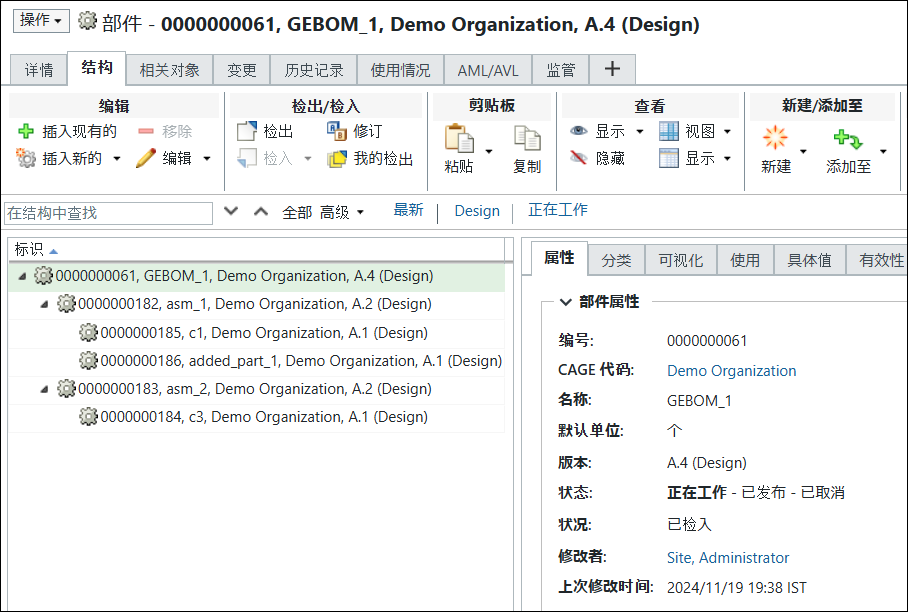

9. 更新后的 E 变型结构显示如下：
在此步骤所示的结构中添加和移除的部件。
10. 通用 eBOM、通用 mBOM 和变型 eBOM 是同步的。也就是说，使用 “更新批量下游 BOM”之前的准备工作现已完成。

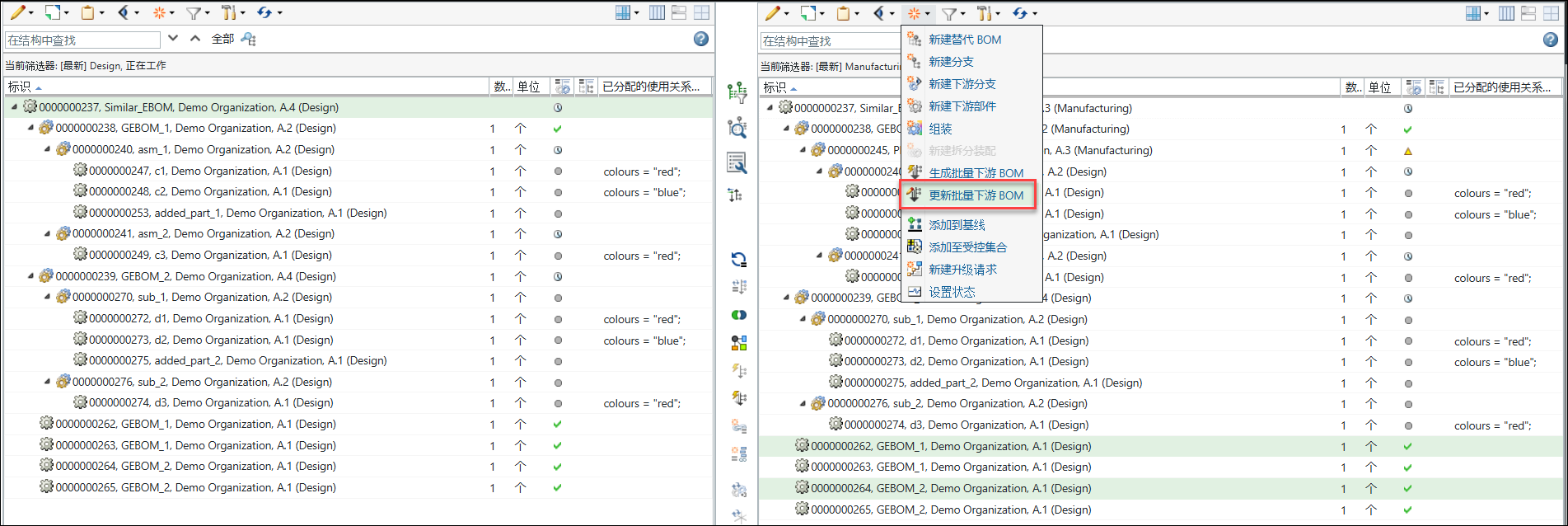

11. 在下游视图中选择变型 mBOM V00000000331,GEBOM_1-00000000151, (Manufacturing) 和 V00000000337,GEBOM_2-00000000157, (Manufacturing)，然后单击 “新建/添加” > “更新批量下游 BOM”。

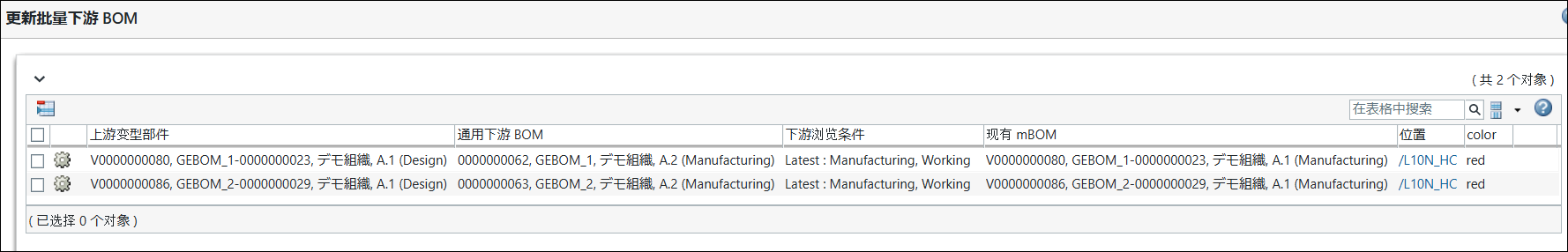

12. “更新批量下游 BOM”对话框随即打开。其中显示有关选定变型 mBOM 的信息。
13. 单击"完成"。“更新批量下游 BOM”对话框随即关闭。系统会根据在变型 eBOM 和通用 mBOM 结构中所做的变更更新所选变型 mBOM。
◦ 系统会更新变型 eBOM 和变型 mBOM 之间的对等链接。
◦ 系统会检出受影响的变型 mBOM 节点。
◦ 也可以通过中间窗格工具栏中的 “更新累积对等状况指示符”操作，更新累积对等状况指示符。有关详情，请参阅更新累积对等状况。

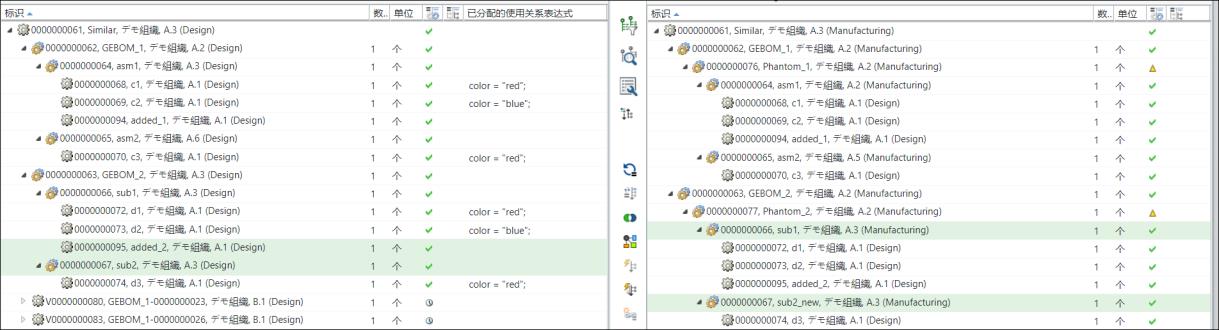

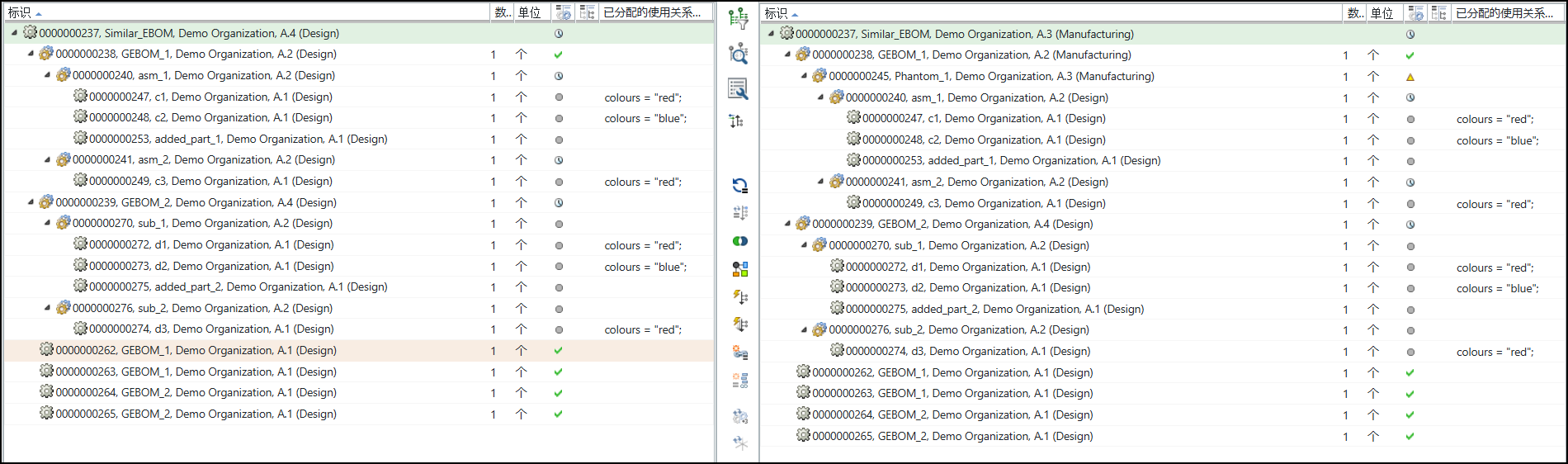

◦ 下图显示展开的结构：
系统会将变型 eBOM 和通用 mBOM 中的所有变更都传播到变型 mBOM。假设第二个变型 mBOM V00000000337,GEBOM_2-00000000157, (Manufacturing) 下存在以下结构：
▪ 部件 00000000350,added_Part_2, (Design) 被添加到部件 00000000354,sub_1-00000000164, (Manufacturing) 下。部件 00000000354,sub_1-00000000164, (Manufacturing) 位于变型 mBOM V00000000337,GEBOM_2-00000000157, (Manufacturing) 下。
▪ 移除 V00000000337,GEBOM_2-00000000157, (Manufacturing) 下的其中一个部件。
系统会将类似变更传播到其他变型 mBOM V00000000331,GEBOM_1-00000000151, (Manufacturing)。
