同步和红线待查状况

本主题提供几种场景来说明红线的冲突和非冲突变更、同步及待查状况。

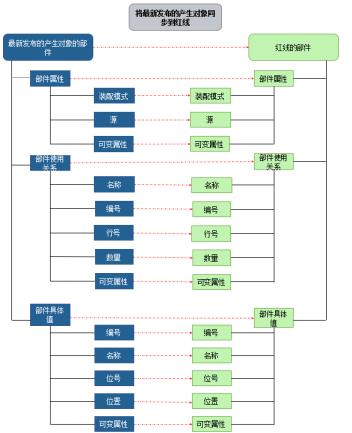

在红线的部件属性、部件使用和部件具体值的粒度级别同步变更。

同步进程会检查是否已为最新产生的对象和红线添加、替换、移除或修改部件。如果添加、移除、替换或修改了不同的部件，则同步会在所有级别进行。如果修改同一部件，则该进程会检查完成修改的级别。例如，该进程会首先检查部件，然后再检查使用、属性或具体值。如果修改出现在具体值中，则该进程会检查数量或位号名称。根据所做变更是非冲突变更还是冲突变更，红线会保留最新发布的产生对象和/或红线的变更。如果变更为冲突变更，则会将红线标记为

“待查”。同步后，“红线”列会显示

“待查”图标。将红线标记为待查后，可以通过比较最新发布的产生对象和红线的变更来解决待查红线。解决待查红线后，系统会创建红线的新小版本。

有关冲突和非冲突变更的详情，请参阅同步和红线待查状况中的“非冲突和冲突变更”部分。

本主题介绍在根据以下变更修改部件时，红线的同步和待查状况可能存在的几种场景：

• 在结构树中添加新部件或现有部件

• 在结构树中替换为新部件或现有部件

• 移除结构树中的部件

• 在结构树中修改数量、位号、具体值或行号的部件使用链接

• 未更改 - 未对结构树中的部件执行任何变更

非冲突和冲突变更

非冲突变更可以是在不同部件上执行的变更，也可以是在同一部件的不同级别 (属性、具体值或使用) 上执行的变更。如果存在非冲突变更，则会保留最新发布的产生对象和红线的变更。如果变更是在红线的同一部件上执行的，而产生的对象却处于其他级别，那么这些变更便是非冲突变更。例如，您对产生的对象和同一部件的源进行了修改。如果另一用户已修改红线的“装配模式”，则此类变更为非冲突变更，即使这些变更是在同一部件的同一点 (属性级别) 上执行的。在这种情况下，红线不会被标记为待查。

冲突变更是指在相同级别 (属性、具体值或使用) 对同一部件执行的变更。最新发布的产生对象版本与红线之间存在冲突变更。例如，当您要在产生的对象中替换部件并在红线中修改同一部件时。在存在冲突的场景中，会将红线标记为待查，并且会根据冲突情况，保留最新发布的产生对象或红线中的变更。

场景 1：部件使用关系的非冲突变更和冲突变更

如果存在非冲突变更，则不会将红线标记为待查，并且会保留产生的对象或红线中的变更。

下表显示最新发布的产生对象和红线的同一部件的同步状况。

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
添加部件 - 新建/现有	未更改部件	否	是	最新发布的产生对象
未更改部件	添加部件 - 新建/现有	否	否	红线
移除部件	未更改部件	否	是	最新发布的产生对象
未更改部件	移除部件	否	否	红线
替换部件 - 新建/现有	未更改部件	否	是	最新发布的产生对象
未更改部件	替换部件 - 新建/现有	否	否	红线
修改部件	未更改部件	否	是	最新发布的产生对象
未更改部件	修改部件	否	否	红线
未更改部件	未更改部件	否	否	无变更
添加部件 (部件 A)	添加部件 (部件 B)	否	是	最新发布的产生对象和红线
添加部件 (部件 A)	添加部件 (部件 A)	否	否	最新发布的产生对象

如果存在冲突变更，则会将红线标记为待查，并保留红线的变更。

下表显示最新发布的产生对象和红线的同一部件的同步状况。

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
移除部件	修改部件	是	待查	红线
移除部件	替换部件	是	待查	红线
移除部件	移除部件	是	待查	红线
修改部件	修改部件	是	待查	红线
修改部件	替换部件	是	待查	红线
修改部件	移除部件	是	待查	红线
添加部件 (部件 A，与红线相比，属性不同)	添加部件 (部件 A)	是	待查	最新发布的产生对象

在上述场景中，在红线中修改的部件和最新发布的产生对象处于同一级别，例如，对于相同的部件使用关系，修改数量。因此，这些变更为冲突变更，且红线会被标记为待查。如果针对红线的数量修改了部件，并且针对产生的对象的可变属性修改了同一部件，则此部件不属于冲突变更。系统会同时对这两项修改进行同步。

场景 2：红线属性的非冲突和冲突变更

如果修改红线和产生的对象的任何属性，则会保留红线和产生的对象的变更。

下表显示最新发布的产生对象和红线的属性的同步状况。

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
更改装配模式 (例如，“可分离”)	更改源 (例如，“制造”)	否	是	最新发布的产生对象和红线
未更改红线	更改源 (例如，“购买”)	否	否	红线
更改源 (例如，“制造”)	未更改红线	否	是	最新发布的产生对象

如果修改红线和产生的对象的任何属性，则会保留红线的变更，并将红线标记为待查。

下表显示最新发布的产生对象和红线的属性的同步状况。

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
更改装配模式 (例如，“可分离”)	更改装配模式 (例如，“不可分离”)	是	待查	红线
更改源 (例如，“制造”)	更改源 (例如，“购买”)	是	待查	红线

场景 3：行号的非冲突和冲突变更

行号表示一个部件在 ERP 系统中 BOM 内的位置。如果存在与行号的唯一性相关的冲突变更，则红线会保留最新发布的产生对象的变更。例如：

• 您为产生的对象中的部件 (部件 A) 分配了行号 5，并且为红线中的不同部件 (部件 B) 分配了相同的行号。这违反了行号唯一性约束，因此，这些变更会被视为冲突变更。因此，红线会被标记为待查。

• 您为产生的对象中的部件 (部件 A) 分配了行号 10，并且为红线中的不同部件 (部件 B) 分配了行号 8。这并不违反行号唯一性约束，因此，这些变更不会被视为冲突变更。

如果存在非冲突变更，则红线会同时保留最新发布的产生对象和红线的变更。

下表显示在产生的对象和红线中添加两个不同部件 (A 和 B) 时，与唯一性行号相关的非冲突和冲突变更。

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
将部件 A 添加到行号 (10)	将部件 B 添加到行号 (8)	否	是	最新发布的产生对象和红线
将部件 A 添加到行号 (5)	将部件 B 添加到行号 (5)	是	待查	最新发布的产生对象

更改预设检索号属性并不会发生冲突。但是，如果要配置检索号的唯一性，则在红线中将相同的检索号分配给不同的部件时，会发生冲突。将红线标记为待查，同时保留最新发布的产生对象的变更。

场景 4：部件具体值的非冲突和冲突变更

部件具体值同步会在数量、位号名称和位号级别进行。仅在满足以下条件时才会发生此情况：

• 对于产生的对象和红线中的部件，其部件使用关系、部件编号、组织 ID 和组件 ID 均相同。

• 产生的对象和红线的使用关系链接的单位为“个”。

• 产生的对象和红线的同一部件都会被修改。

具体值具有系统生成的具体值标识符，用于比较具体值。

如果相同部件的具体值发生冲突变更，比如已移除或已修改的具体值或位置的变更，则会将红线标记为待查。

如果对最新发布的产生对象和红线的部件具体值进行了如下修改，则下表即说明了同步和待查状况：

• 更改红线的部件具体值位置。

• 为产生的对象添加位号 R20，而为红线添加位号 R10。

• 从产生的对象中移除部件具体值。

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
未更改具体值 R1 位置	更改具体值 R1 位置	否	否	红线
未更改具体值 R2	移除具体值 R2	否	否	红线
未更改具体值 R3	未更改具体值 R3	否	否	红线
修改具体值 R4	未更改具体值 R4	否	是	最新发布的产生对象
移除具体值 R5	未更改具体值 R5	否	是	最新发布的产生对象
添加位号 R20	添加位号 R10 (未超出数量限制)	否	是	最新发布的产生对象和红线
修改具体值 R3	移除具体值 R3	是	待查	红线

如同步和红线待查状况中“场景 3：行号的非冲突和冲突变更”场景中所述，如果您修改使用关系链接的行号，并且针对唯一性行号的变更存在冲突，则会保留最新发布的产生对象的变更。如果修改具体值的此类使用关系链接，则红线会保留最新发布的产生对象的变更。

在整个子装配中，部件使用关系的位号名称应是唯一的。如果位号名称不是唯一的，则会将红线标记为待查，并保留最新发布的产生对象的变更。

如果具体值数量超出限制，则会将红线标记为待查，并保留最新发布的产生对象的变更。

如果对部件具体值的位号和数量进行了修改，则下表即说明了同步和待查状况。

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
位号名称 R1	位号名称 R1	是	待查	最新发布的产生对象
位号名称 R3	位号名称 R4	否	是	最新发布的产生对象和红线
添加位号 R6	添加位号 R10 (超出数量限制)	是	待查	最新发布的产生对象

场景 5：部件的特定替换部件的非冲突和冲突变更

下表显示针对同一使用关系链接的同一子部件修改、移除或取消修改特定替换部件后的同步和待查状况。

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
未修改特定替换部件	移除特定替换部件	否	是	红线
未修改特定替换部件	修改特定替换部件	否	是	红线
未修改特定替换部件	未修改特定替换部件	否	是	红线
移除特定替换部件	未修改特定替换部件	否	是	最新发布的产生对象
修改特定替换部件	未修改特定替换部件	否	是	最新发布的产生对象
未修改特定替换部件	未修改特定替换部件	否	是	最新发布的产生对象

下表显示针对同一使用关系链接添加、修改或移除相同或不同的特定替换部件后的同步和待查状况：

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
添加使用关系链接 UL1，并将特定替换部件 S1 添加到 UL1	添加使用关系链接 UL1，并将特定替换部件 S2 添加到 UL1	是	待查	红线
针对同一使用关系链接修改特定替换部件 S1 (修改位号和数量)	针对同一使用关系链接修改特定替换部件 S2 (未修改位号，但修改了数量)	是	待查	红线
将使用关系链接 UL1 替换为 UL2：移除特定替换部件 S1 未修改特定替换部件 S2	将使用关系链接 UL1 替换为 UL2：未修改特定替换部件 S1 移除特定替换部件 S2	是	待查	红线
针对使用关系链接添加具体值 O1-O3，并修改特定替换部件 S1 数量	针对使用关系链接未添加任何具体值，但修改了特定替换部件 S1 数量	是	待查	最新发布的产生对象

场景 6：自动同步：AML/AVL 的非冲突变更

如果修改红线和受影响对象的任何 AML/AVL，则会保留红线和受影响对象的变更。

下表显示受影响对象和红线的最新小版本的 AML/AVL 同步状况。

如果计划对最新发布的部件上的 AML/AVL 进行修改，则必须使用小版本进行修改。对 AML/AVL 进行更改时不使用小版本，这可能会妨碍未解决 BOM 红线的正确同步。

最新迭代的受影响对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
采办上下文城市 2 (AML 1)	采办上下文城市 1 (AML 1 和 AVL 1)	否	是	最新迭代的受影响对象和红线

场景 7：自动同步：文档的非冲突变更

如果修改红线和受影响对象的任何“说明方文档”，则会保留红线和受影响对象的变更。

下表显示受影响对象最新小版本和红线的“说明方文档”的同步状况。

最新迭代的受影响对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
DBD 42 A.1	DBD 41 A.1	否	是	最新迭代的受影响对象和红线

合并：文档的非冲突变更

下表显示受影响对象最新小版本和红线的“说明方文档”的合并状况。

最新迭代的受影响对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
DBD 42 A.1	DBD 41 A.1 DBD 42 A.1 DBD 22 A.1	否	是	最新迭代的受影响对象和红线

如果修改红线和受影响对象最新小版本的任何“说明方文档”，则会保留受影响对象和红线的变更。

场景 8：自动同步：文档的冲突变更

下表显示受影响对象最新小版本和红线的“说明方文档”的同步状况。

最新迭代的受影响对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
DBD 3 B.1	DBD 3 A.1	是	待查	最新迭代的受影响对象

如果修改红线和受影响对象的任何“说明方文档”，则会保留受影响对象的变更，并将红线标记为待查。

场景 9：同步工作流：文档中的非冲突变更

下表显示最新发布的产生对象和红线的“说明方文档”的同步状况。

最新发布的产生对象	红线	变更存在冲突	需要同步：是/否/待查红线	保留变更 - 来源
DBD 42 A.1	未更改红线	否	是	最新发布的产生对象

如果修改红线和产生对象的任何“说明方文档”，则会保留最新发布的产生对象的变更。

管理红线待查

如果存在任何冲突变更，则可以在红线结构浏览器中，手动将红线设置为

“待查”。要设置或取消设置

“待查”，请选择部件或红线，然后单击“编辑” > “管理红线待查”。

解决待查红线后，系统会创建红线的下一个小版本。

在标识冲突变更时，可以手动设置红线结构树和“使用”选项卡上的

“待查”图标。如果同步后存在冲突变更，则系统会自动设置变更任务的“受影响对象”表格中的

“待查”图标。如果在解决冲突后，取消设置红线结构浏览器中的待查，则红线列的待查标志会被清除。
