“文档”选项卡

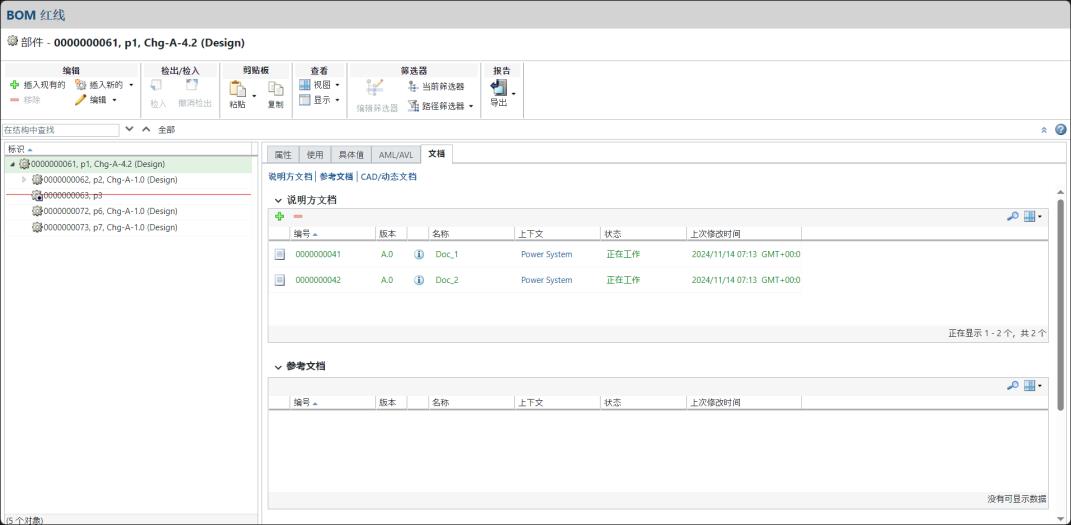

打开红线后，可以在红线结构窗格中查看“文档”选项卡。“文档”选项卡对 BOM 红线部件 (即根部件) 和具有 BOM 红线的选定子项部件可见。
在“文档”选项卡中，只能查看与部件关联的文档。将显示下列类型的文档关联表格：
• “说明方文档”- 显示选定部件的版本特定文档视图。可以根据需要添加或移除文档。
• “参考文档”- 显示其中包含选定部件基本信息的相关文档的只读视图。
• “CAD/动态文档”- 显示用来表示选定部件 CAD 装配结构元素的文档的只读视图。
 |
不能在“参考文档”和“CAD/动态文档”的文档关联表格中执行添加或删除条目等操作。
|
以下表格和章节介绍了红线中的“说明方文档”。
Windchill 中的“说明方文档”类型的文档在 Windchill 部件结构中保持不变，即使对部件进行修订后也是如此。
选择红线时，“文档”选项卡会提供文档的名称、编号、版本、上下文、状态和上次修改日期等信息。使用此表格可执行以下操作：
• 查看关联文档的属性信息。
• 在 BOM 红线中或具有 BOM 红线的选定子项部件中添加已存在或新的“说明方文档”。
• 从 BOM 红线或具有 BOM 红线的选定子项部件中移除“说明方文档”。
下表介绍了可在“文档”选项卡上针对“说明方文档”执行的操作。
操作 | 图标 | 说明 | ||
|---|---|---|---|---|
“插入现有的” |  | 将现有文档与 BOM 红线部件以及具有 BOM 红线的选定子项部件相关联。有关详情，请参阅插入文档。 | ||
“移除选定的” |  | 从 BOM 红线部件或具有 BOM 红线的选定子项部件中移除选定的“说明方文档”。
|
属性说明
下表介绍“文档”选项卡上的默认表格视图中显示的文档属性。
属性 | 说明 | ||
|---|---|---|---|
“变更指示符” | 与基本对象进行比较时的变更类型。“变更指示符”列预设不可用。
| ||
“编号” | 文档的唯一数字标识符。 | ||
“版本” | 文档的修订版本和小版本。 | ||
“名称” | 文档的文本标识符。 | ||
“上下文” | 用于存储对象的上下文，如“产品”、“存储库”或“项目”。 | ||
“上次修改时间” | 最后检入对象的日期和时间。 |
“移除”、“还原”和“替换”操作的用例
本主题将介绍在红线结构树中用于移除、还原和替换与“说明方文档”关联的部件的操作以及用于移除这些文档的操作。
以下面的红线结构树为例，父项红线 Part, Chg-A-1.1 的组织中包含以下子项部件：
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (与 Doc_1 文档关联)
◦ Part3
◦ Part4, Chg-A-2.5 (与 Doc_3 文档关联)
◦ Part5, Chg-A-2.8
子项部件 Part2, Chg-A-2.1、Part4, Chg-A-2.5 和 Part5, Chg-A-2.8 也是红线。子项部件 Part2 和 Part4 分别与 Doc_1 和 Doc_3“说明方文档”关联。
“移除”操作
此用例将说明移除文档或与文档关联的部件时的红线变更。
• 从红线结构树中移除子项部件 Part2, Chg-A-2.1 时，关联的 Doc_1 文档也会被移除。在这种情况下，“文档”选项卡对此红线上下文不可见。
| | 如果打开 Part2, Chg-A-2.1 红线，仍可以看到“文档”选项卡及其中的 Doc_1 文档。 |
• 从 Part4, Chg-A-2.5 中移除关联文档 Doc_3 时，Doc_3 文档将被移除。“文档”选项卡仍可见，因为部件是红线。
“还原”操作
“还原”操作不会还原与文档相关的变更。
如果对子项部件 Part5, Chg-A-2.8 进行某些变更 (如修改部件使用关系、属性、具体值以及将文档 Doc_5 添加到子项部件)，然后执行“还原”操作，则可以观察到以下情况：
• 对部件使用、属性和具体值的变更将恢复为其原始状态。
• “文档”选项卡仍会显示 Doc_5，因为变更未还原。
红线结构树中生成的可视突出显示 Part5, Chg-A-2.8 仍为红色。在“文档”表格中，即使执行“还原”操作后，Doc_5 仍保持绿色，这是因为 Doc_5 未还原。
“替换”操作
如果将 Part4, Chg-A-2.5 (与 Doc_3 文档关联) 替换为 Part 8, Chg-A-2.7 (与 Doc_11 文档关联)，则可以观察到以下情况：
• 在红线结构树中，部件使用、属性、具体值和关联的文档均被替换为 Part 8, Chg-A-2.7 的部件使用、属性、具体值和关联的文档。
• 执行“替换”操作后，“文档”表格将显示 Doc_11 文档。
如果将 Part4, Chg-A-2.5 (与 Doc_3 关联) 替换为 Part 9 (主要部件)，则可以观察到以下情况：
• 在红线结构树中，部件使用、属性、具体值和文档均被替换为 Part 9 的部件使用、属性、具体值和文档。
• 执行“替换”操作后，“文档”选项卡对被替换的部件不可见，因为被替换的部件是主要部件。
