将衍生的参考显示为结构化子项 (Autodesk Inventor)
可以设置 wgmclient.ini 文件中的以下首选项：
show.derived.reference.as.structured.child：控制是否将衍生的 CAD 文档作为衍生 CAD 文档的结构子项显示在部件结构中。
• Yes - 衍生的 CAD 文档除了添加为参考子项之外，还会添加为衍生 CAD 文档的结构子项。
• No (默认) - 衍生的 CAD 文档不会添加为衍生 CAD 文档的结构子项。仅保持参考关系。
 |
• 此首选项仅适用于 Autodesk Inventor。
• 衍生的参考仅在插入到 CAD 装配中时才显示为结构子项。有关详情，请参阅示例：插入到装配中的衍生部件结构。
|
示例：插入到另一部件中的衍生部件结构
在以下示例中，
• SOURCE.ipt 是衍生的 Autodesk Inventor 部件。

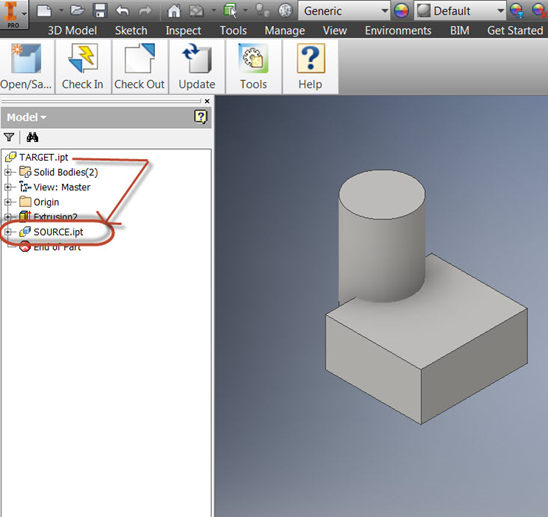

• TARGET.ipt 是 SOURCE.ipt 源部件的衍生 Autodesk Inventor 部件 (在 Autodesk Inventor 的 Manage 选项卡中单击 > )。
通过“自动关联”选项将 TARGET.ipt 检入到 Windchill Workgroup Manager 后 (请参阅检入)，被衍生部件与衍生部件的关系 (参考) 将在 Windchill Workgroup Manager 中显示。
在 Windchill Workgroup Manager 中，
1. 执行一项收集用户界面操作，例如“检出”。在“高级”选项卡的“收集规则”列中，TARGET.ipt 作为“依存对象”列出。有关收集用户界面的信息，请参阅使用 Autodesk Inventor 配置集合。

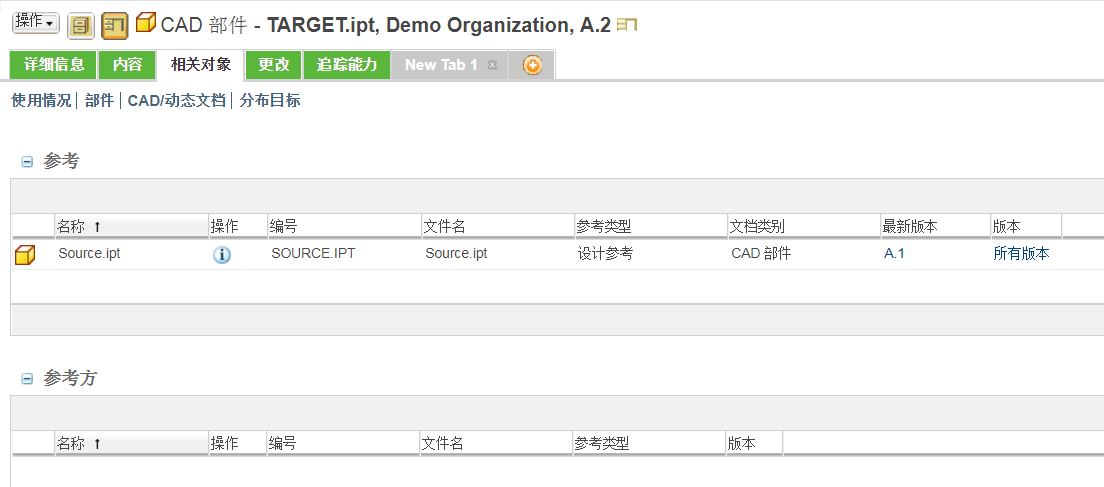

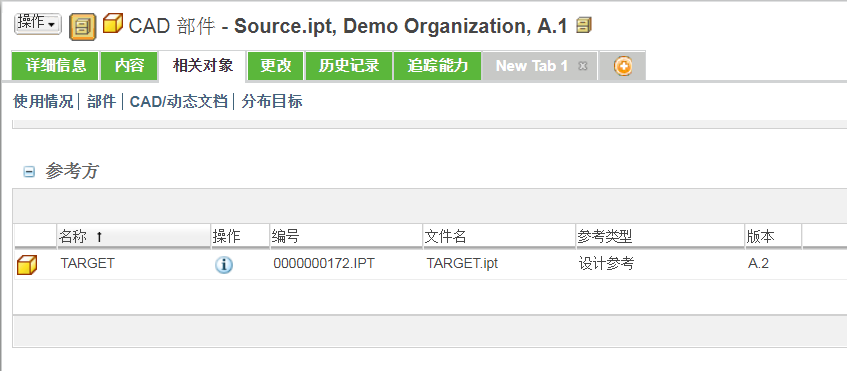

2. 在“相关对象”选项卡中，单击

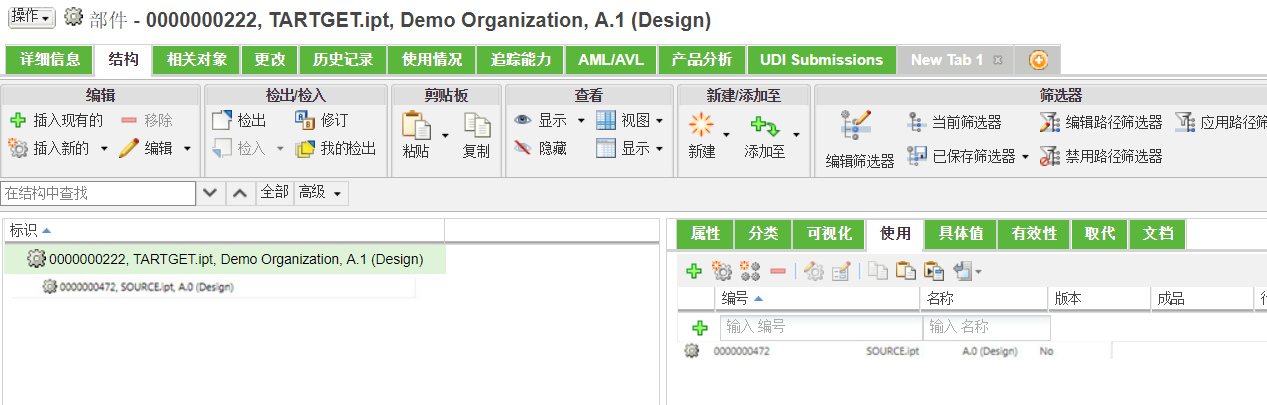

。“结构”选项卡会显示部件结构。
。“结构”选项卡会显示部件结构。
示例：插入到装配中的衍生部件结构

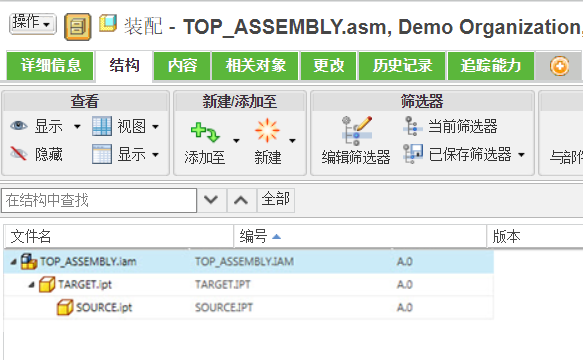

TOP_ASSEMBLY.iam 的结构如下所示：

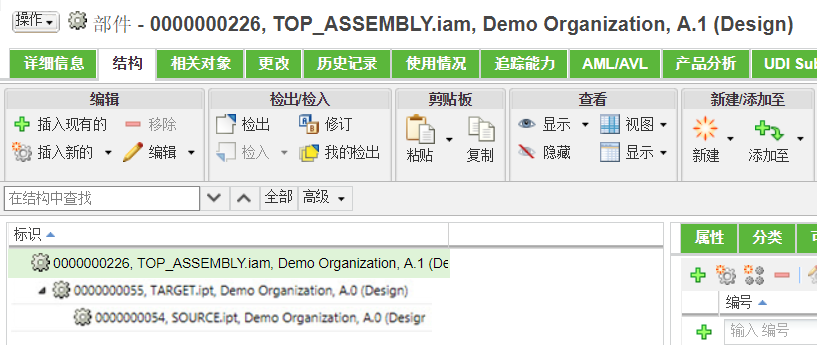

2. 与 TOP_ASSEMBLY.iam 关联的部件结构如下所示：
这样的部件结构可用于在 Windchill 或企业资源计划 (ERP) 软件中生成物料清单 (BOM)。

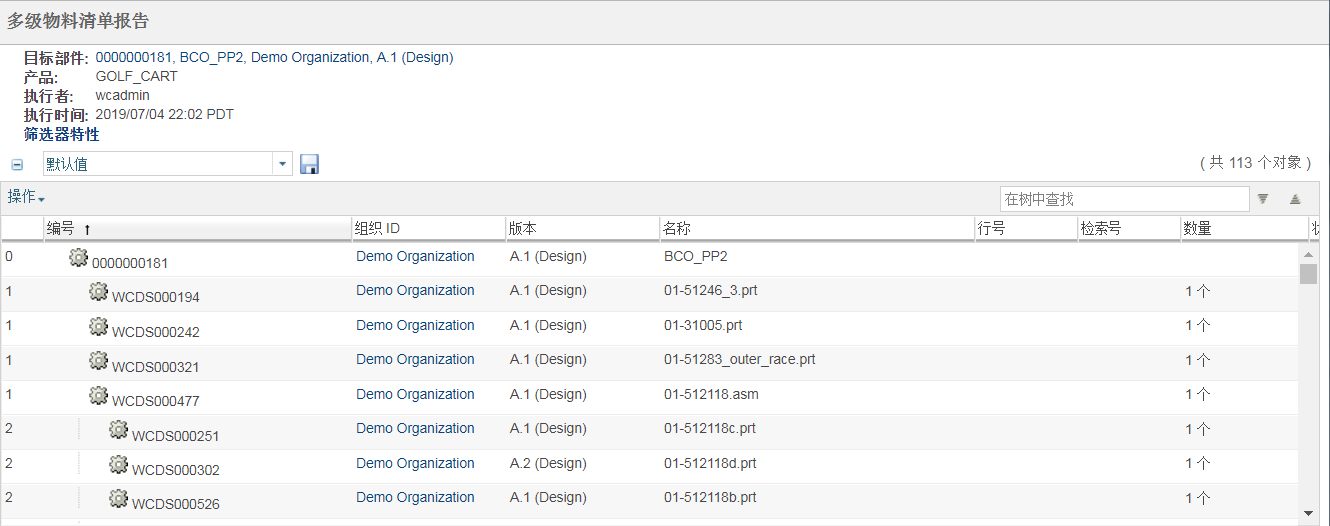

下图为 Windchill 的 BOM 结构：
