자습서 4: 선택한 일반 mBOM에 대해 여러 파생 mBOM 생성
선택한 일반 mBOM에 대해 여러 파생 mBOM을 생성할 수 있습니다. BOM 변환기의 다운스트림 보기에서 일반 mBOM의 루트 노드를 선택한 다음 대량 다운스트림 BOM 생성 작업을 클릭합니다.
다운스트림 BOM 생성 작업이 완료된 후 선택한 파생 mBOM과 관련된 파생 mBOM이 생성됩니다.
사용 사례

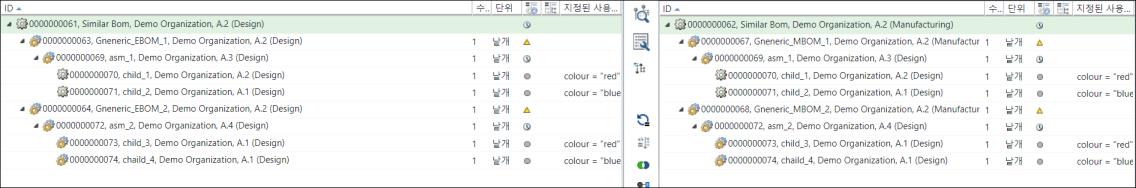

BOM 변환기에 다음 구조가 존재한다고 가정해 보십시오.
• 일반 eBOM 00000000312 및 00000000316, 두 개가 업스트림 보기에 있습니다. 이러한 일반 eBOM 두 개는 부품 Similar Bom (Design) 아래에 있습니다.
• 일반 mBOM 00000000320 및 00000000321, 두 개가 다운스트림 보기에 있습니다. 이러한 일반 mBOM 두 개는 부품 Similar Bom (Manufacturing) 아래에 있습니다.
선택된 일반 mBOM에서 파생 mBOM을 생성해야 합니다. 다음 단계를 수행하십시오.
1. 업스트림 보기에서 일반 eBOM 00000000312을 선택합니다.
2. 파생 사양을 사용하여 구성 가능 모듈에서 파생을 생성합니다. 이 경우, red 및 blue 색상에 대한 파생 사양이 구성됩니다. 자세한 내용은 자습서 1: 대량 mBOM 생성 및 파생 작성 및 관리를 참조하십시오.

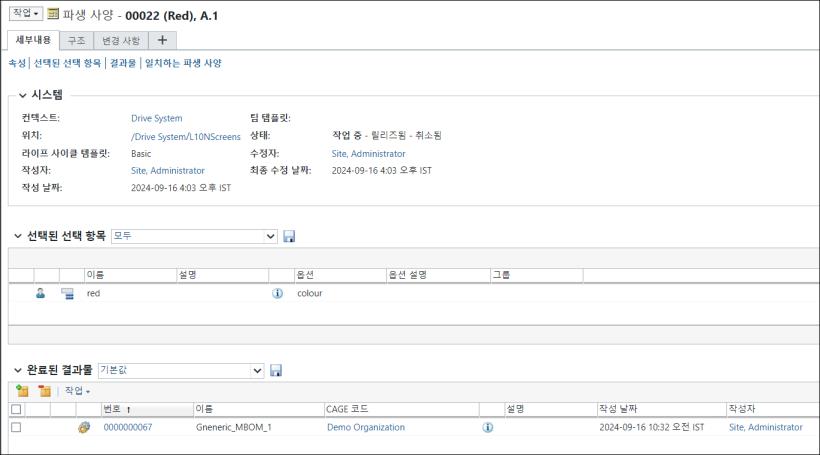

색상 red에 대한 파생 사양의 정보 페이지는 다음과 같습니다.
자세한 내용은 정보 페이지 탭 사용자 정의를 참조하십시오.
3. 업스트림 보기에서 일반 eBOM 00000000316을 선택합니다.
4. 파생 사양을 사용하여 구성 가능 모듈에서 파생을 생성합니다. 이 경우, RED 및 BLUE 색상에 대한 파생 사양이 구성됩니다.
5. 다운스트림 보기에서 일반 mBOM 00000000320 및 00000000321을 선택합니다.

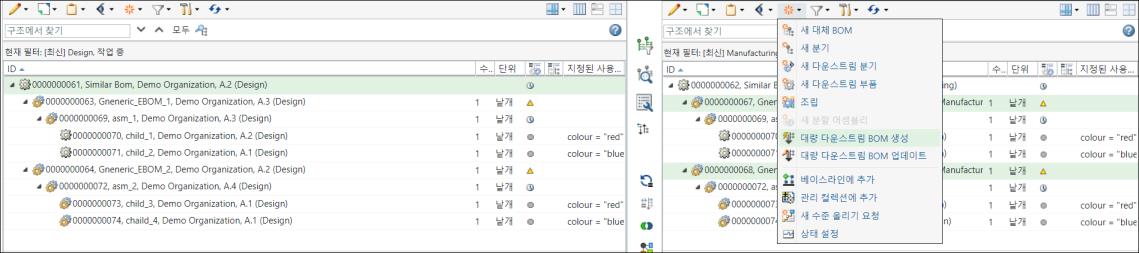

6. 다운스트림 보기에서 새로 만들기/추가 > 대량 다운스트림 BOM 생성을 선택합니다. 대량 다운스트림 BOM 생성 대화 상자가 열립니다.
여기에는 업스트림 매개 변수 보기와 다운스트림 매개 변수 설정 단계가 포함되어 있습니다.

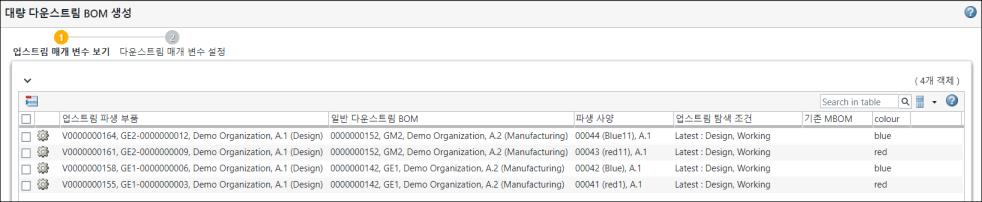

7. 업스트림 매개 변수 보기 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.
업스트림 파생 부품 열에는 파생에 대한 정보가 표시됩니다.
다운스트림 BOM 생성 열에는 업스트림 파생 부품 열에 표시된 파생과 연관된 일반 mBOM에 대한 정보가 표시됩니다. 예를 들어, 파생 사양 000123 (RED)이 적용된 일반 mBOM 0000000321은 파생 V0000000327과 연관됩니다.

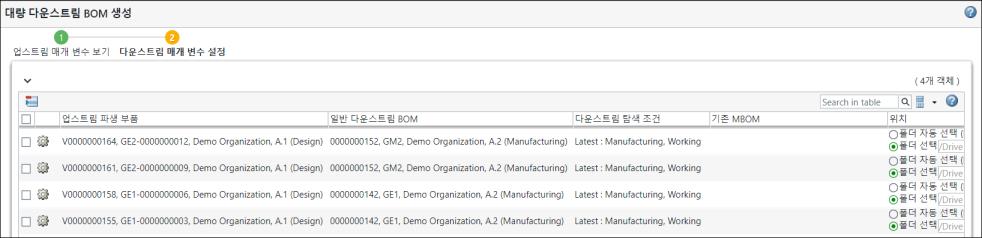

8. 다음을 클릭합니다. 다운스트림 매개 변수 설정 단계가 나타납니다.

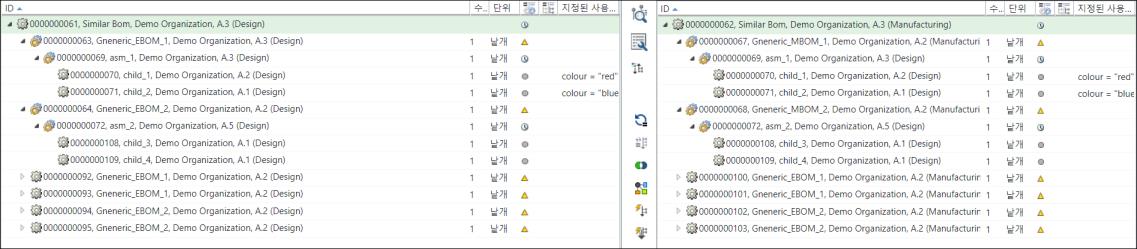

9. 마침을 클릭합니다. 대량 다운스트림 BOM 생성 대화 상자가 닫힙니다. eBOM 및 mBOM 파생은 BOM 변환기의 업스트림 및 다운스트림 보기에 나타납니다. 축소된 양식에서 BOM 변환기의 구조는 다음과 같이 표시됩니다.
*
업스트림 및 다운스트림의 루트 노드 Similar Bom이 체크 아웃됩니다.
확장된 양식에서 BOM 변환기의 구조는 다음과 같이 나타납니다.
다운스트림 보기에서 일반 mBOM 00000000320 및 00000000321이 선택되었고 대량 다운스트림 BOM 생성 작업이 시작되었습니다. 이로 인해 일반 mBOM 00000000320 및 00000000321과 연관된 모든 파생에 대해 파생 mBOM이 생성되었습니다. 일반 mBOM 00000000320 및 00000000321과 연관된 파생이 두 개 있었기 때문에 파생 mBOM 네 개가 생성되었습니다. 다운스트림 보기에 나타나는 새로 생성된 파생 mBOM 네 개는 V00000000330, V00000000331, V00000000332 및 V00000000333입니다.
