Windchill에서 열기(NX)
이 단원에서는 NX에서 사용할 수 있는 Windchill에서 열기 작업에 대해 설명합니다.

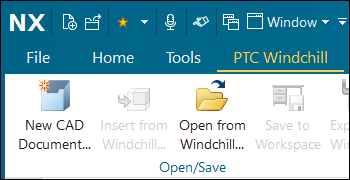

NX에서 Windchill에서 열기는 PTC Windchill 탭에서 사용할 수 있습니다.
Windchill에서 열기 작업을 사용하면 등록된 Windchill 서버의 활성 작업공간에 액세스하여 Windchill에 저장된 CAD 문서를 열 수 있습니다. 선택한 CAD 문서를 여는 데 필요한 다른 객체도 함께 수집됩니다. 자세한 내용은 CAD 응용 프로그램에서 개체 열기를 참조하십시오. 이 작업은 등록된 서버의 활성 작업공간을 가장 먼저 열지만 다른 컨텍스트의 CAD 문서를 열려면 공통공간으로 이동할 수도 있습니다.
Windchill에서 NX의 대형 어셈블리를 열려면 > 대신 Windchill에서 열기를 사용하는 것이 좋습니다.

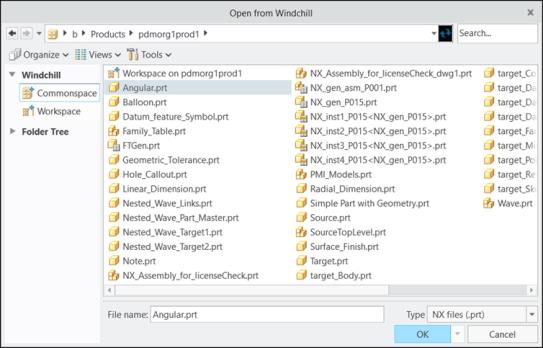

Windchill에서 열기를 클릭하면 NX에서 열려는 파일을 찾을 수 있습니다.
파일을 선택하거나 파일 이름: 상자에 열려는 파일의 이름을 입력하여 공통공간에서 직접 파일을 읽어들입니다. 검색... 유틸리티를 사용하여 이름의 일부분이나 와일드카드(*)로 CAD 문서를 검색할 수도 있습니다. 파일에 시스템에서 생성된 보기 가능한 표현(축소판)이 있는 경우 보기를 축소판으로 설정하여 파일의 미리 보기를 볼 수 있습니다.
 | NX 어셈블리 로드 옵션은 Windchill에서 열기를 사용할 때 적용됩니다. 설정된 어셈블리 로드 옵션이 없으면 Windchill 공통공간에서 어셈블리를 열 때 기본 어셈블리 로드 옵션이 적용됩니다. 자세한 내용은 어셈블리 로드 옵션(NX)을 참조하십시오. |
다음 메뉴를 사용하여 Windchill에서 열기 창의 보기를 사용자 정의할 수 있습니다.
• 보기

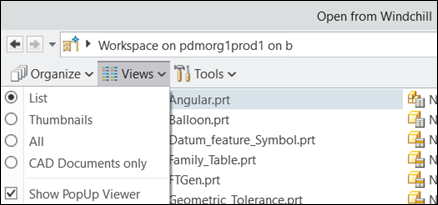

보기 메뉴에서 다음 그림과 같이 보기 유형을 목록, 축소판, 모두 또는 CAD 문서만 중 선택할 수 있습니다.
• 도구

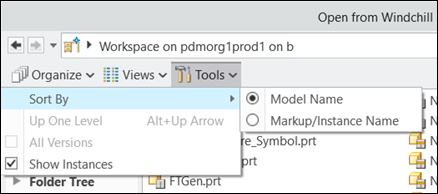

아래 표시된 것처럼 도구 메뉴에서 모든 객체 옆에 인스턴스를 표시할지 여부를 결정하고 정렬 순서(모델 이름 또는 마크업/인스턴스 이름)를 정의할 수 있습니다.
자세한 내용은 모범 사례: Windchill에서 NX CAD 데이터 열기를 참조하십시오.
| | 주 서버 및 주요 활성 작업공간이 없는 경우 Windchill에서 열기 옵션이 표시되어 사용 가능하지만 Windchill에서 파일을 열 수 없다는 경고 메시지가 표시됩니다. |
