어셈블리 로드 옵션(NX)
어셈블리 로드 옵션을 사용하면 Windchill에서 모델을 열 때 모델의 로드 옵션을 NX로 변경할 수 있습니다.
어셈블리 로드 옵션에 액세스하려면,
• NX Home 탭에서 > > > 를 클릭합니다.
또는
• > > 을 클릭합니다. Assembly Load Options 창이 열립니다.
NX 파일을 Windchill로 가져올 때 지원되는 로드
NX 파일을 Windchill로 가져올 때는 로드 옵션을 Assembly Load Options 창의 Part Versions 그룹에서 사용할 수 있습니다.
• As Saved - 가장 최근에 저장된 위치에서 NX 어셈블리 및 해당 컴포넌트를 엽니다. 컴포넌트가 저장된 폴더 위치를 추적합니다. 이 데이터는 Windchill에 저장되지 않습니다.
• From Folder - 로컬 폴더에서 NX CAD 파일을 엽니다. 이 옵션은 모든 CAD 문서가 단일 로컬 폴더에 있는 경우에 사용할 수 있습니다.
• From Search Folder - NX가 Windchill Workgroup Manager에 연결되어 있을 때 기본 로드입니다. 활성 작업공간의 폴더 경로는 기본적으로 추가됩니다.
NX에서 Windchill CAD 문서를 여는 데 지원되는 로드

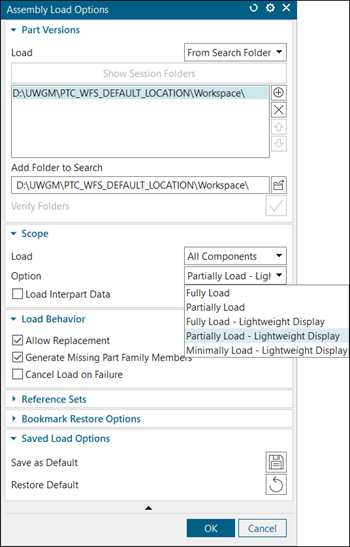

Windchill CAD 문서를 NX에서 열 때 로드 옵션은 아래에 그림처럼 Scope 그룹에서 사용할 수 있습니다.
• All Components - 어셈블리의 모든 컴포넌트를 엽니다.
• Structure Only - 어셈블리 구조만 엽니다. 컴포넌트가 로드되지 않습니다. Structure Only 로드 유형을 사용하여 공통공간에서 어셈블리를 열면 기본적으로 Windchill의 모든 종속 항목이 어셈블리와 함께 작업공간에 자동으로 추가됩니다.
Structure Only 옵션을 사용하여 최적의 성능을 얻으려면 객체를 작업공간에 추가할 때 Basic 탭에서 Dependents 값을 None으로 설정합니다.
또는
a. > > > 로 이동합니다.
b. 종속 CAD/동적 문서 포함 기본 설정을 None으로 설정합니다.
NX에서 Windchill CAD 문서를 여는 데 지원되는 옵션
옵션은 아래 그림처럼 Scope 그룹 아래에서 사용할 수 있습니다.
• Fully Load
• Partially Load
• Fully Load - Lightweight Display
• Partially Load - Lightweight Display
NX 시작 디렉터리의 load_options.def 구성 파일에서 로드 옵션을 설정할 수도 있습니다. 예를 들어, 로드 옵션을 Fully Load로 설정하려면 load_options.def 구성 파일에서 LoadOptions_PartLoadOption: fully_load 기본 설정을 지정합니다.
 | load_options.def 구성 파일의 위치를 변경하려면 UGII_LOAD_OPTIONS 환경 변수를 다음과 같이 설정할 수 있습니다. UGII_LOAD_OPTIONS=D:\NX_loadoptions\load_options.def |
자세한 내용은 모범 사례: Windchill에서 NX CAD 데이터 열기를 참조하십시오.
