Scheda Documenti

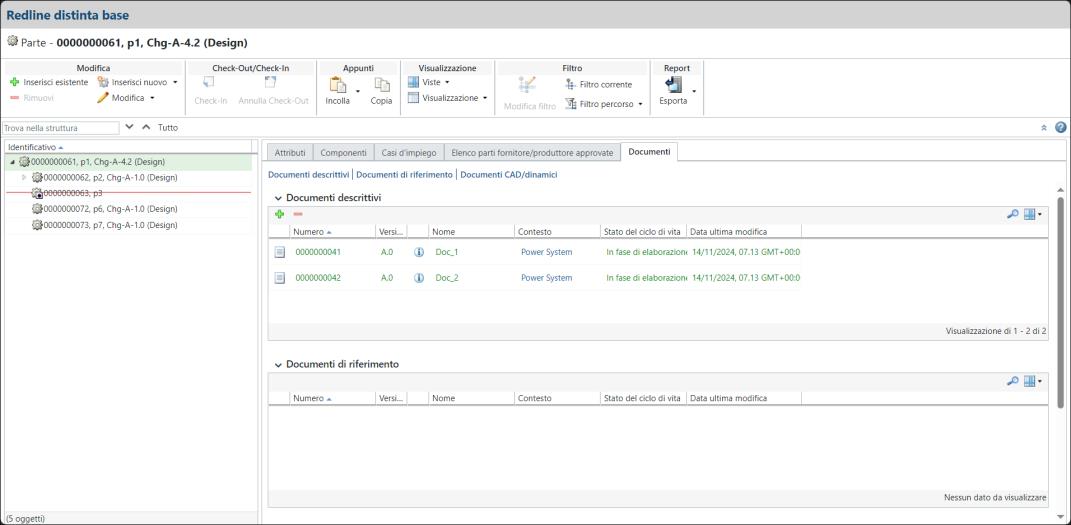

Quando si apre la redline, è possibile visualizzare la scheda Documenti nel riquadro struttura redline. La scheda Documenti è visibile per la parte redline di distinta base, che è una parte radice, e per la parte figlio selezionata che dispone di una redline di distinta base.
Nella scheda Documenti è possibile visualizzare solo i documenti associati a una parte. Vengono visualizzati i seguenti tipi di tabelle di associazione di documenti:
• Documenti descrittivi - Visualizza viste di documenti specifiche della versione per la parte selezionata. È possibile aggiungere o rimuovere un documento in base alle esigenze.
• Documenti di riferimento - Visualizza la vista di sola lettura dei documenti correlati contenenti informazioni essenziali per la parte selezionata.
• Documenti CAD/dinamici - Visualizza la vista di sola lettura dei documenti che rappresentano gli elementi di una struttura di assiemi CAD per la parte selezionata.
 |
Non è possibile eseguire azioni come l'aggiunta o l'eliminazione di voci dalle tabelle di associazione dei documenti per Documenti di riferimento e Documenti CAD/dinamici.
|
La tabella e le sezioni riportate di seguito descrivono Documenti descrittivi nella redline.
Documenti descrittivi in Windchill denota un tipo di documento che rimane invariato nella struttura parte di Windchill, anche dopo la revisione della parte.
La scheda Documenti fornisce informazioni quali nome, numero, versione, contesto, stato e data dell'ultima modifica di un documento quando si seleziona una redline. Utilizzare questa tabella per eseguire le azioni descritte di seguito.
• Visualizzare le informazioni sugli attributi del documento associato.
• Aggiungere Documenti descrittivi esistenti o nuovi a una redline di distinta base o alla parte figlio selezionata che presenta una redline di distinta base.
• Rimuovere Documenti descrittivi da una redline di distinta base o dalla parte figlio selezionata che presenta una redline di distinta base.
Nella tabella seguente vengono descritte le azioni che è possibile eseguire nella scheda Documenti per Documenti descrittivi:
Azione | Icona | Descrizione | ||
|---|---|---|---|---|
Inserisci esistente |  | Associa un documento esistente con la parte della redline di distinta base e la parte figlio selezionata che presenta una redline di distinta base. Per ulteriori informazioni, vedere Inserimento di un documento. | ||
Rimuovi selezione |  | Rimuove Documenti descrittivi selezionati dalla parte della redline di distinta base o dalla parte figlio selezionata che presenta una redline di distinta base.
|
Descrizione degli attributi
Nella tabella seguente vengono descritti gli attributi del documento mostrati nella vista di tabella di default della scheda Documenti:
Attributo | Descrizione | ||
|---|---|---|---|
Indicatore modifica | Tipo di modifica nel confronto con l'oggetto di base. La colonna Indicatore modifica non è disponibile per impostazione predefinita.
| ||
Numero | Identificatore numerico univoco del documento. | ||
Versione | Revisione e iterazione del documento. | ||
Nome | Identificatore di testo del documento. | ||
Contesto | Contesto in cui l'oggetto è memorizzato, ad esempio Prodotto, Libreria o Progetto. | ||
Data ultima modifica | Data e ora dell'ultimo Check-In dell'oggetto. |
Caso di utilizzo per le azioni di rimozione, ripristino e sostituzione
In questo argomento vengono illustrate le azioni quali la rimozione, il ripristino e la sostituzione delle parti associate a Documenti descrittivi e la rimozione di tali documenti all'interno di un albero della struttura di redline.
Si consideri il seguente albero della struttura di redline per una redline padre Part, Chg-A-1.1 con parti figlio nell'organizzazione:
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (associato a un documento Doc_1)
◦ Part3
◦ Part4, Chg-A-2.5 (associato a un documento Doc_3)
◦ Part5, Chg-A-2.8
Anche le parti figlio Part2, Chg-A-2.1, Part4, Chg-A-2.5 e Part5, Chg-A-2.8 sono redline. Le parti figlio Part2 e Part4 sono associate rispettivamente a Documenti descrittivi Doc_1 e Doc_3.
Azione Rimuovi
Questo caso di utilizzo spiega le modifiche della redline quando si rimuove un documento o una parte associata a un documento.
• Quando si rimuove la parte foglio Part2, Chg-A-2.1 dall'albero della struttura di redline, viene rimosso anche il documento Doc_1 associato. In questo caso, la scheda Documenti non è visibile per questo contesto di redline.
| | Se si apre la redline Part2, Chg-A-2.1, è ancora possibile osservare la scheda Documenti e il documento Doc_1 al suo interno. |
• Quando si rimuove il documento Doc_3 associato da Part4, Chg-A-2.5, il documento Doc_3 viene rimosso. La scheda Documenti è ancora visibile perché la parte è una redline.
Azione Ripristina
L'azione Ripristina non ripristina le modifiche correlate ai documenti.
Se si apportano modifiche alla parte figlio Part5, Chg-A-2.8, ad esempio si modificano componenti, attributi e casi d'impiego della parte, si aggiunge il documento Doc_5 alla parte figlio e si esegue l'azione Ripristina, è possibile osservare quanto riportato di seguito.
• Le modifiche apportate ai componenti, agli attributi e ai casi d'impiego della parte vengono ripristinate allo stato originale.
• La scheda Documenti mostra ancora Doc_5 perché le modifiche non vengono ripristinate.
L'evidenziazione visiva risultante Part5, Chg-A-2.8 nell'albero della struttura di redline rimane rossa. Nella tabella Documenti, Doc_5 rimane verde anche dopo l'azione Ripristina perché Doc_5 non viene ripristinato.
Azione Sostituisci
Se si sostituisce Part4, Chg-A-2.5 (associato al documento Doc_3) con Part 8, Chg-A-2.7 (associato al documento Doc_11), è possibile osservare quanto riportato di seguito.
• Nell'albero della struttura di redline, i componenti, gli attributi, i casi d'impiego della parte e il documento associato vengono sostituiti con quelli di Part 8, Chg-A-2.7.
• Dopo l'azione Sostituisci, nella tabella Documenti viene visualizzato Doc_11.
Se si sostituisce Part4, Chg-A-2.5 (associato a Doc_3) con Part 9, che è una parte master, è possibile osservare quanto riportato di seguito.
• Nell'albero della struttura di redline, i componenti, gli attributi, i casi d'impiego della parte e i documenti vengono sostituiti con quelli di Part 9.
• Dopo l'azione Sostituisci, la scheda Documenti non è visibile per la parte sostituita perché è una parte master.
