術語
|
定義
|
---|---|

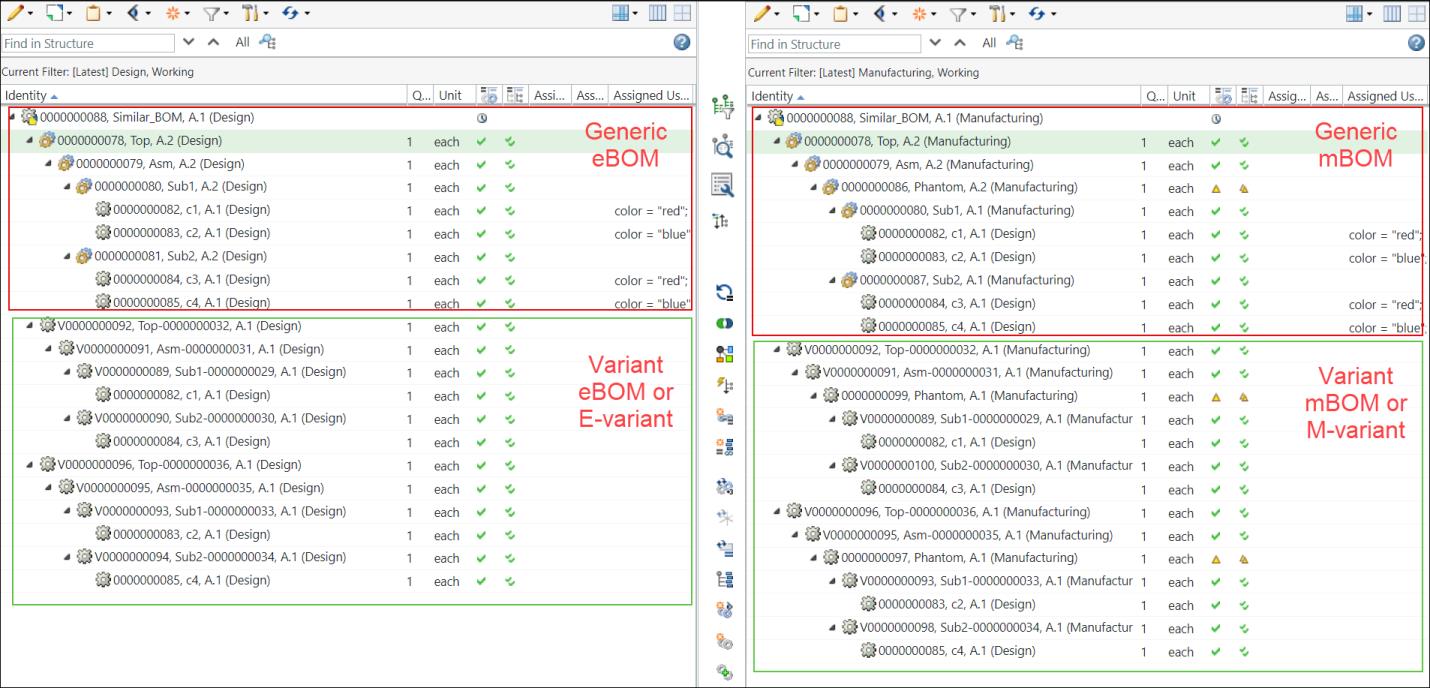

泛用 eBOM
|
泛用 eBOM 是包含特定產品所有變體完整材料清單的一種結構。泛用 eBOM 包含所有變體的所有元素。換句話說,系統會從泛用 eBOM 擷取變體。
如需詳細資訊,請參閱下列主題:
• 管理可供配置產品
|
泛用 mBOM
|
泛用 mBOM 是使用標準 MPMLink 結構轉換動作,從泛用 eBOM 建立。例如,「新建下游分支」。當您使用 ![]() 如需詳細資訊,請參閱下列教學專區: |
變體 eBOM 或 E 變體
|
• 變體 eBOM 或 E 變體是使用變體規格從泛用 eBOM 中擷取或產生的其中一個變體。
• 變體 eBOM 是特定變體規格的材料清單。其可使用存在於變體規格中的特定規則來擷取。 • 當您使用 ![]() |
變體 mBOM 或 mBOM 變體
|
變體 mBOM 或 mBOM 變體是泛用 mBOM 的子集。它從泛用 mBOM 擷取或產生。
變體 mBOM 或 mBOM 變體是泛用 mBOM 的子集。它從泛用 mBOM 產生。系統會轉換泛用 mBOM (針對變體 eBOM) 來建立變體 mBOM。
|
類似 BOM
|
類似 BOM 是節點或零件,其會儲存相似泛用組件及其變體的所有泛用 BOM。
Use Case:
請考慮存在 3 個相關泛用 BOM。所有 3 個泛用 BOM 都是構成零件組合的引擎組件。所有引擎都屬於汽車的不同模型。此外,所有引擎都存在不同的變體。在這種情況下,系統可讓您將所有引擎建構在單一相似 BOM 節點下。現在,當您存取相似 BOM 時,您可以存取所有內容,而不必單獨予以開啟。
|
不可轉換零件
|
將泛用 eBOM 轉換為泛用 mBOM 時,您只能在泛用 mBOM 中新增零件。這些零件不會顯示在泛用 eBOM 中。此類零件稱為不可轉換零件。如需詳細資訊,請參閱下列主題:
|
術語 | 定義 |
---|---|
基本運算式 | 基本運算式是可以指派至零件和零件使用關係連結的選項選擇,以指定將某元件包含在產品結構中應該滿足哪些條件。 |
選擇 | 指派至選項的值。例如,選項「國家/地區」可選擇「美國」、「墨西哥」與「德國」。Windchill 會區分業務與設計選擇之間的差異,這些選擇可針對業務與設計選項來定義。 |
可供配置模組 | 可能會有一或多個子零件的 Windchill 零件,其表示元件或功能單位的設計與組態中的變化。Windchill 使用可供配置模組來建構產品結構的變化性。 |
可供配置的產品結構 | 包含可供配置模組以支援從相同產品結構中建立多個產品變體之功能的產品結構。 |
可傳送作業 | 與變體相同。 |
選項篩選器 | 一組由使用者定義的條件,可根據指派至零件的選擇與結構中零件的使用關係來篩選產品結構。 |
選項 | 可使用變體來設計的產品功能或特徵。例如,在選項「電壓」中可選擇 100、110 與 220,而在選項「色彩」中可為產品選擇「紅色」、「綠色」與「藍色」。 在 Windchill 中,選項是在選項集區中建立,並可由選項集重新使用。可將選項的特徵設定為設計選項或業務選項。例如,透過導航系統的業務選擇來從幾種設計選擇中進行選取,例如天線、GPS、觸控式螢幕或地圖軟體。 |
參數 | 在可供配置模組的前後關聯內本機定義以支援進階選取項邏輯的屬性。參數可以是整數、實數、布林、字串或其他變數類型。參數的值可包含若干條件約束,這些條件約束取決於其他參數、案例表與輸入運算式。選取的選項選擇的值可對應至參數值,並在零件組態流程期間使用。 如需有關參數的詳細資訊,請參閱下列主題: • 參數標籤 |
產品系列 | 一套提供多種功能並共用絕大多數相同零件的相關產品。在 Windchill 中,產品系列是以選項集與相關聯的可供配置產品結構來定義。 |
變異 (Variant) | 代表可供配置產品結構之特定組態的零件或零件結構。用於建立此變體的輸入會儲存於變體規格。變體是一種在零件組態流程期間建立的可傳送作業。 如需詳細資訊,請參閱下列主題: • 建立及管理變體 • 發佈變體規格 |
變體規格 | 如果適用,會輸入使用者記錄,包括在組態流程期間提供及用來產生變體零件結構的選項選擇與參數值。變體規格是一種在組態流程期間建立的可傳送作業。 |
不可轉換零件 | 將泛用 eBOM 轉換為泛用 mBOM 期間,您只能在泛用 mBOM 中新增零件。這些零件不會顯示在泛用 eBOM 中。它們僅存在於泛用 mBOM 中。此類零件稱為不可轉換零件。如需詳細資訊,請參閱下列主題: |
