選取註釋
使用
「編輯標準控制特性」對話方塊中的
「選取註釋」動作可從
「視覺化」標籤中選取模型註釋。

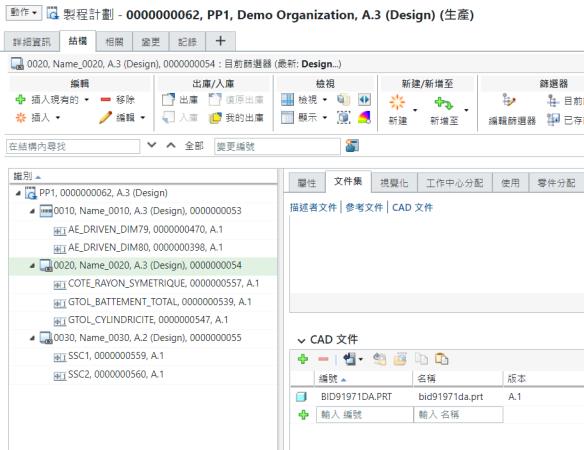

請考慮下列結構存在於「製程計劃瀏覽器」的「結構」標籤中:
• CAD 文件與作業 0010 相關聯。
• 不同的 CAD 文件與作業 0020 相關聯。
• 沒有 CAD 文件與作業 0030 相關聯。

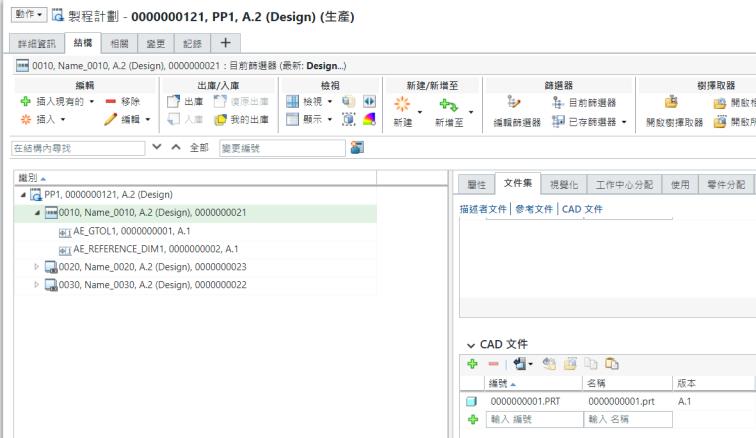

1. 瀏覽至製程計劃瀏覽器的「結構」標籤。
2. 在製程計劃樹狀結構中,選取製程計劃 PP1。

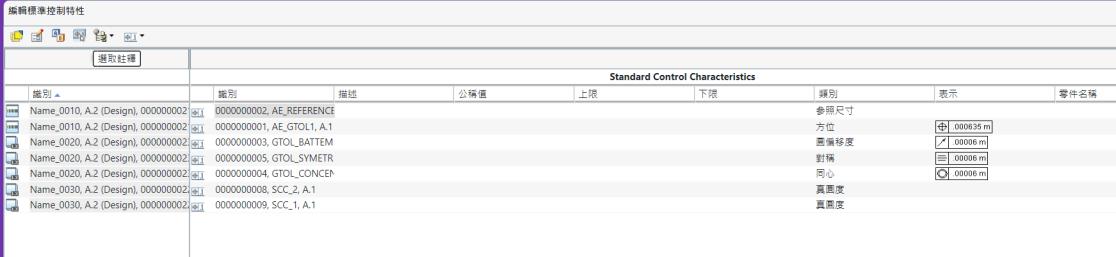

4. 在「編輯標準控制特性」對話方塊中選取一或多個標準控制特徵。
5. 按一下
「選取註釋」。會出現一個新窗格,顯示
「視覺化」與
「關聯」標籤。
| 您也可以從滑鼠右鍵動作選單中選取 「選取註釋」。 |

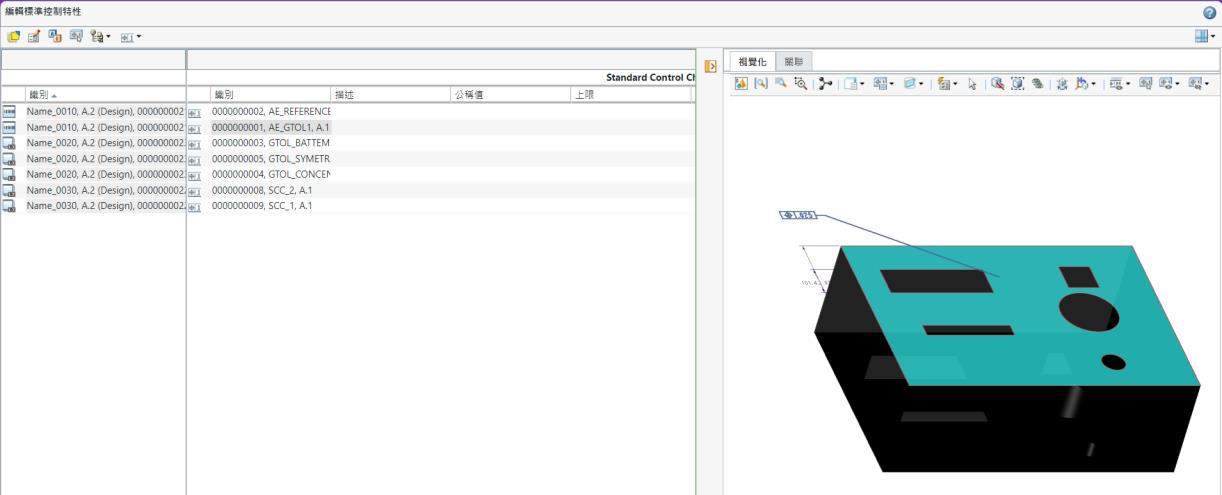

6. 「視覺化」標籤會載入對應的 CAD 文件,並反白從中建立標準控制特徵的模型註釋。
| 按一下 ![](../../Windchill_Help_Center/images/quickview_next_expand.png) 可展開或摺疊新顯示的窗格。 |
7. 或者,從
「視覺化」工具列中,選取
![](../../Windchill_Help_Center/images/IconAutoSelect.gif)
「切換自動選取偏好設定」。下列兩個選項會顯示出來:
◦ 「從結構到視覺化自動選取」- 核取後,在「標準控制特徵」部份中選取標準控制特徵會導致在「視覺化」標籤中反白對應的模型註釋。
◦ 「從視覺化到結構自動選取」- 核取後,在「視覺化」標籤中選取模型註釋會導致在「標準控制特徵」部份中反白對應的標準控制特徵。
| 您可對所選標準控制特徵啟動 「編輯屬性值」動作。如需詳細資訊,請參閱 編輯多個屬性。 |

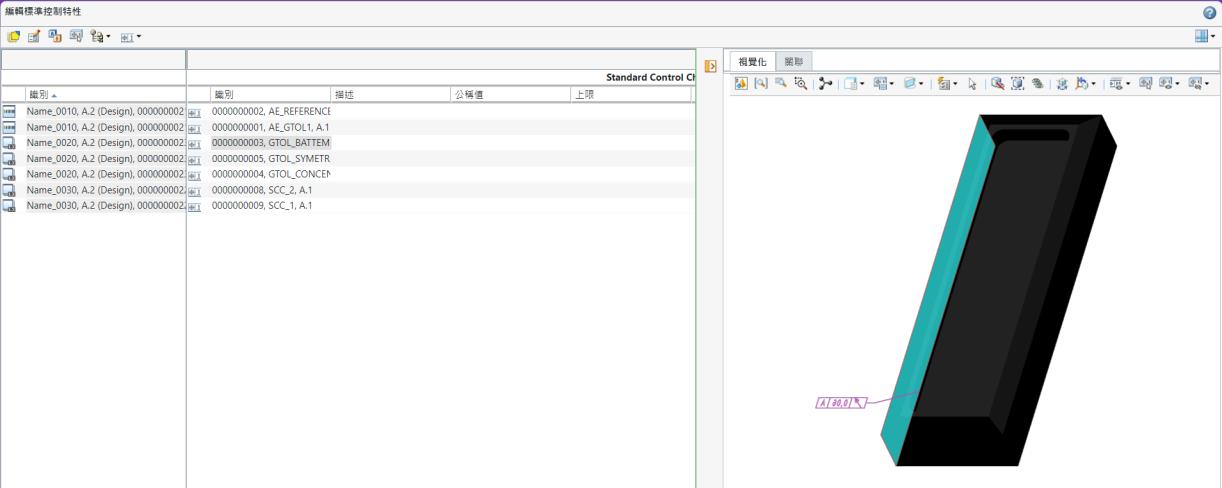

8. 可以將不同的 CAD 文件與不同的標準控制特徵相關聯。如果您選取標準控制特徵 GTOL_BATTLEMENT_SIMPLE,CAD 文件 2 會顯示在「視覺化」標籤中,因為 GTOL_BATTLEMENT_SIMPLE 從 CAD 文件 2 衍生而來。
重點
• 您可以選取與多個 CAD 文件或零件相關聯的多個標準控制特徵,然後啟動
「選取註釋」動作。在此類情境下,
「選取 EPM 文件」對話方塊會開啟,顯示多個 CAD 文件或零件名稱。然後,您可以選取要開啟的相關 CAD 文件或零件,並按一下
「確定」。
「選取 EPM 文件」對話方塊會關閉,相關 CAD 文件會載入
「視覺化」標籤中,且相關模型註釋會在
「視覺化」標籤中反白。
例如,您選取了 10 個標準控制特徵。在這 10 個特徵中,有 5 個屬於
CAD document 1,其他 5 個屬於
CAD document 2。按一下
「選取註釋」動作,
「選取 EPM 文件」對話方塊即會開啟。在對話方塊中,選取
CAD document 2 並按下
「確定」。
「選取 EPM 文件」對話方塊即會關閉,且
CAD document 2 會載入到
「視覺化」標籤中。系統也會反白僅與
CAD document 2 相關的模型註釋。
• 請考慮這樣一種情境,即您選取未與任何 CAD 文件或零件相關聯的一或多個標準控制特徵,並啟動
「選取註釋」動作。在此類情境下,系統會在對話方塊的右側角落顯示下列訊息:
No EPM documents or parts are associated with the selected standard control characteristics.
• 請考慮這樣一種情境,即您選取下列實體並啟動
「選取註釋」動作:
◦ 未與任何 CAD 文件或零件相關聯的標準控制特徵。
◦ 與 CAD 文件相關聯的標準控制特徵。
在此類情境下,系統會略過未與任何 CAD 文件或零件相關聯的標準控制特徵。它只會考慮與 CAD 文件相關聯的標準控制特徵,並在「視覺化」標籤中載入 CAD 文件。
