在製程計劃瀏覽器中使用標準控制特徵
您可以在「製程計劃瀏覽器」的「控制特徵」標籤中執行下列操作：
• 新增現有或新的標準控制特徵
• 複製、貼上及移除標準控制特徵
• 複製與貼上標準控制特徵
• 更新模型項目
• 從產品或製程指派控制特徵
• 更新模型項目
• 自訂控制特徵的表格檢視
重點
• 為了在 Windchill MPMLink 中支援及發佈標準控制特徵，需要管理員在 Creo Parametric 與 Windchill 中執行某些組態。此組態的詳細資訊可見於 PTC.com 的下列文章：https://www.ptc.com/appserver/cs/view/solution.jsp?n=CS275132
• 您可以將標準控制特徵從一個作業複製到同一個或另一個作業。您可以使用「複製標準控制特徵」動作來複製標準控制特徵，以及使用「複製及貼上控制特徵」動作來複製控制特徵。當您將標準控制特徵從一個作業複製到同一個或另一個作業時，系統也會複製「連接製造作業與標準控制特徵的連結」屬性。如需詳細資訊，請參閱控制特徵標籤。
• 請考慮一種情況，即存在於製程計劃下的作業具有與其相關聯的標準控制特徵。當您為作業建立子作業時，也會複製標準控制特徵資訊。例如，存在於作業中之標準控制特徵的表示資料也會顯示在存在於子作業中的標準控制特徵中。
• 請考慮一種情況，即存在於製程計劃下的作業具有與其相關聯的 CAD 文件。您可以在作業下新增子作業。您可以選取新子作業並為子作業建立標準控制特徵。在此情況下，CAD 文件不會與子作業相關聯。
• 請考慮一種情況，即存在於製程計劃下的作業具有與其相關聯的 CAD 文件。您可以在作業下新增子作業。您可以選取新子作業並為子作業建立標準控制特徵。在此情況下，在 3D 擇取器視覺化區域中開啟的 CAD 文件會與子作業相關聯。
• 請考慮一種情況，即製程計劃下有兩個作業。第一個作業具有與其相關聯的 CAD 文件。第二個作業沒有與其相關聯的 CAD 文件。當您為第二個作業建立標準控制特徵時，系統會將與第一個作業相關聯的 CAD 文件關聯至第二個作業。
• 建立標準控制特徵之後，系統會從樹擇取器視覺化區域隱藏已耗用的模型註釋。
• 請考慮一種情況，即存在於製程計劃下的作業具有與其相關聯的 CAD 文件。您可以在作業下新增子作業。您可以使用「製程計劃瀏覽器」的「控制特徵」標籤中的「從製程指派控制特徵」動作，為子作業建立標準控制特徵。在此情況下，系統會在「製程計劃瀏覽器」的「控制特徵」標籤中顯示圖形表示值與標準控制特徵屬性。
• 當您使用「複製及貼上控制特徵」動作時，系統會使用複製的標準控制特徵建立標準控制特徵。新建立的標準控制特徵具有新的「編號」。
• 當您使用「貼上」動作時，系統會使用複製的標準控制特徵建立標準控制特徵。新建立的標準控制特徵擁有與所複製標準控制特徵相同的「編號」。

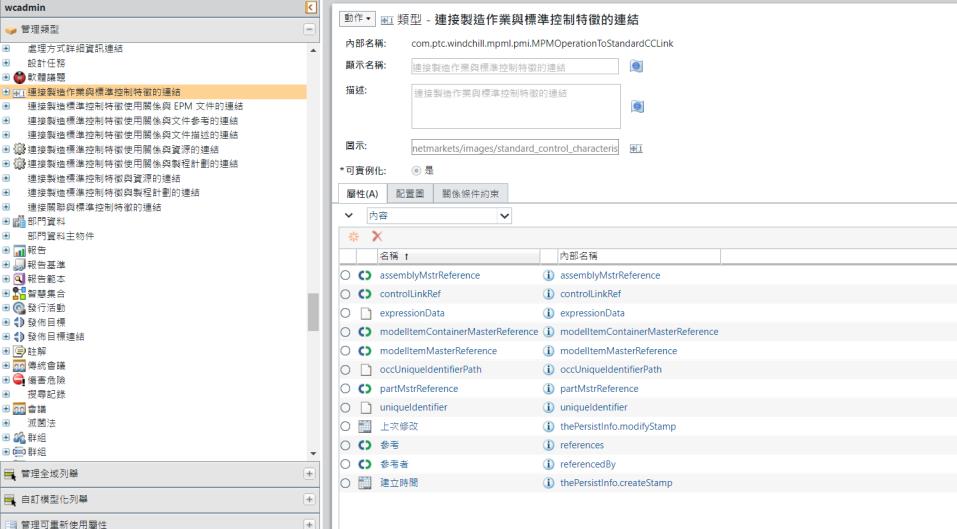

• 當您將標準控制特徵從一個作業複製到同一個或另一個作業時，系統也會複製「連接製造作業與標準控制特徵的連結」(使用關係連結) 屬性。
如需詳細資訊，請參閱編輯使用關係連結的關聯與使用類型及屬性管理公用程式。
• 當您將標準控制特徵從一個作業複製到同一個或另一個作業時，系統也會複製下列使用關係連結屬性：
◦ 「連接製造標準控制特徵使用關係與文件描述的連結」
◦ 「連接製造標準控制特徵使用關係與製程計劃的連結」
◦ 「連接製造標準控制特徵使用關係與資源的連結」
• 當您開啟下面兩個使用關係屬性的連結類型資訊頁時，系統會顯示「關係條件約束」標籤：
◦ 「連接製造標準控制特徵與資源的連結」
◦ 「連接製造標準控制特徵使用關係與資源的連結」
如需詳細資訊，請參閱關係條件約束標籤。
• 您可以將標準控制特徵從一個作業複製到同一個或另一個作業。您可以使用「複製標準控制特徵」動作來複製標準控制特徵，以及使用「複製及貼上控制特徵」動作來複製控制特徵。當您將標準控制特徵從一個作業複製到同一個或另一個作業時，系統也會複製「連接製造作業與標準控制特徵的連結」屬性。如需詳細資訊，請參閱控制特徵標籤。
• 在 BOM 轉換器中，當您將標準控制特徵從一個零件或企業資料複製到另一個零件或企業資料時，系統也會複製「連接關聯與標準控制特徵的連結」屬性。
