对 BOM 表格使用 Windchill WTPart 产品结构以及在 (Creo Elements/Direct Modeling) Annotation 绘图中使用位置标志
可将 WTPart (Windchill 部件) 物料清单 (BOM) 报告直接传递至已连接到 Windchill Workgroup Manager 的 Creo Elements/Direct Modeling 会话。随后，可以使用 WTPart BOM 绘制 BOM 表格或在 Creo Elements/Direct Modeling Annotation 绘图中创建位置标志。
可以将以下 BOM 报告从 Windchill 传递到 Creo Elements/Direct Modeling Annotation 会话：
• “单级 BOM”
• “具有注解的单级 BOM”
• “多级 BOM”
• “具有替换部件的多级 BOM”
有关详细信息，请参阅本页底部的限制部分。
Annotation 模块包含可自定义的 BOM 表布局示例 (WGM-DIN、WGM-ISO、WGM-Custom)。还可以自定义可用于文本参考分配的 Windchill BOM 属性列表。有关自定义的详细信息，请参阅自定义文本参考分配的 Windchill BOM 属性。
先决条件
需要一个具有 WTPart 的装配。使用“自动将部件关联至 CAD 文档”选项的自定义检入将 WTPart 与 Creo Elements/Direct Modeling 中相应的 CAD 模型相关联。有关详细信息，请参阅自定义检入。
将 WTPart BOM 传递到 Modeling Annotation 会话
必须首先生成 WTPart 结构的 BOM 报告，然后将其导出到 Annotation 会话。
要生成 WTPart BOM 报告并将其传递到 Modeling Annotation 会话，请执行以下步骤：
1. 在 Windchill Workgroup Manager 工作区或 Windchill 文件柜 (服务器或公用区) 嵌入式浏览器的“操作”列中，单击 WTPart 的信息图标
(
装配或零件)。
( 装配或零件)。或者，执行以下操作：
a. 单击 CAD 装配或部件的“信息”图标 。将出现信息页面。
。将出现信息页面。b. 在“相关对象”选项卡中，单击相应 WTPart 的 。
。将出现信息页面。

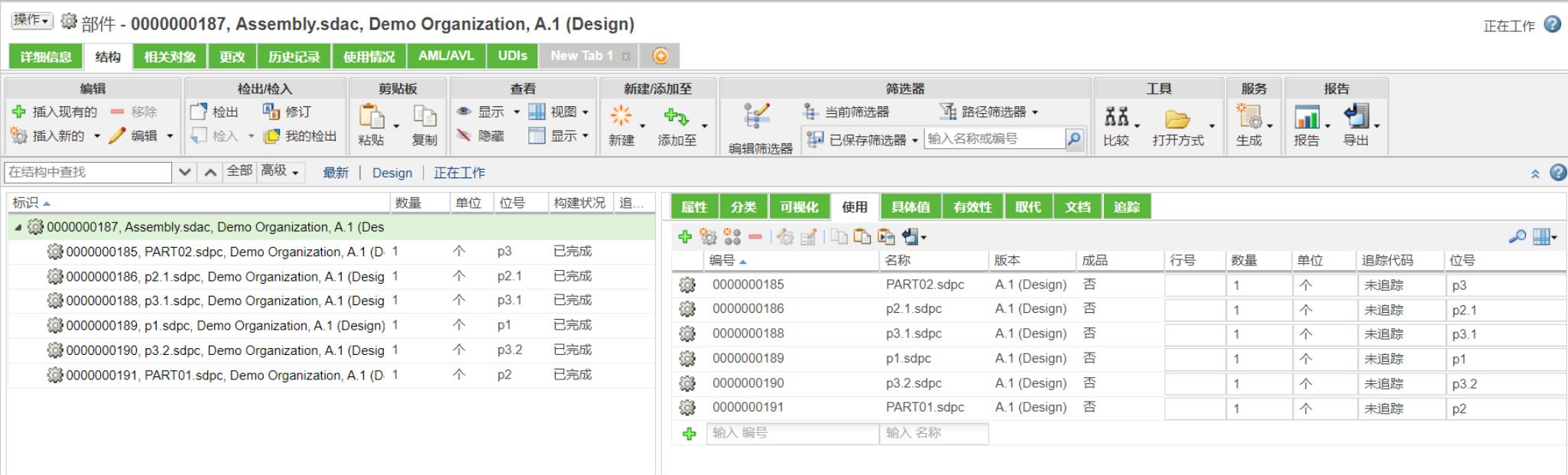

在“使用”选项卡中，该表格必须包含以下四列：
▪ 名称
▪ 编号
▪ 行号
▪ 位号
 |
2. 可通过执行以下操作之一来创建单级或多级报告：
在信息页面“结构”选项卡的“报告”操作集中，执行以下操作：
◦ 单击 > 。
◦ 单击 >
◦ 单击 > 。
◦ 单击 > 。

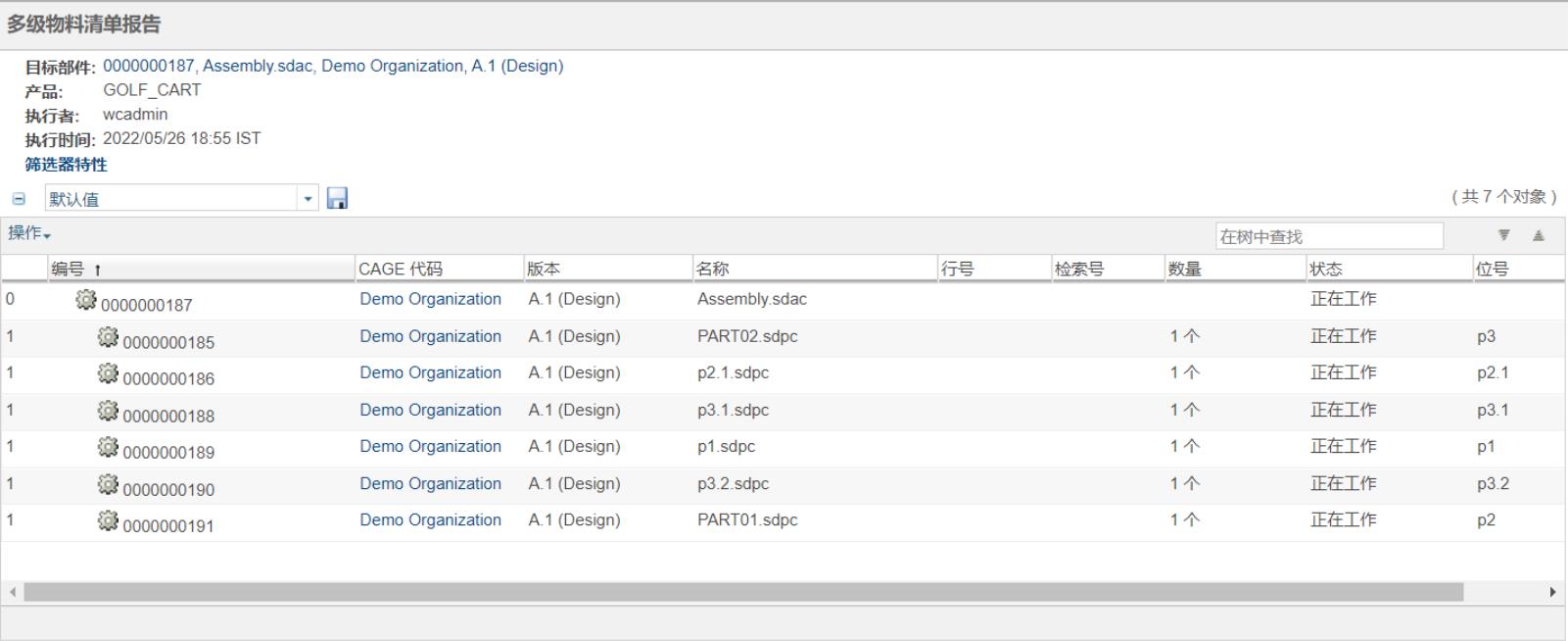

生成单级或多级 BOM 报告。下图显示了多级物料清单报告。

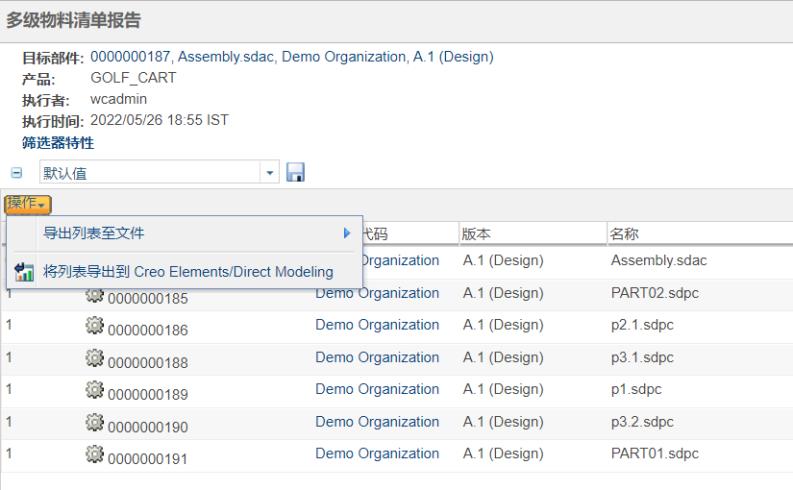

3. 要将 BOM 传递到 Creo Elements/Direct Modeling Annotation 会话，请在物料清单报告页面上，单击 > 。

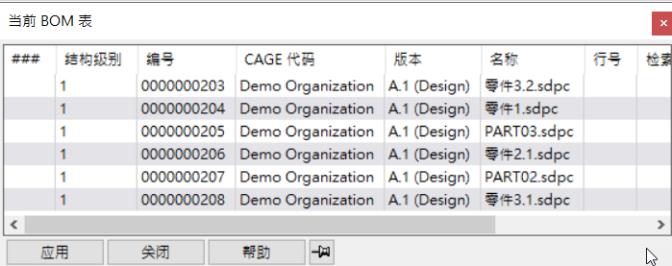

“当前 BOM 表”显示在启用的 Creo Elements/Direct Modeling Annotation 会话中，其中包含从 Windchill 发送的 BOM 信息。
| | • 如果 Annotation 模块在已连接的 Creo Elements/Direct Modeling 会话中处于未启用状态，则不会将 BOM 报告传递到 Annotation，并显示如下所示的错误。  • 相关 CAD 装配应会在会话中打开。如果报告未打开，则不会将 BOM 报告传递到 Creo Elements/Direct Modeling Annotation 会话，并显示如下所示的错误。  |
生成 BOM 报告并将其导出到 Creo Elements/Direct Modeling Annotation 后，即可绘制 BOM 表格草绘和创建位置标志。
将 WTPart BOM 传递到 Creo Elements/Direct Modeling Annotation 会话时，请考虑以下最佳做法：
• 默认情况下，“位号”列包含在从 Windchill 中导出 BOM 报告的视图中。如果未提供，则可手动自定义该字段。
• “位号”字段必须具有值。该字段不能为空。
• 下列位号首选项的首选项值在 Windchill 中必须是唯一的：“位号分隔符字符”、“位号范围字符”、“位号的开始转义字符”和“位号的结束转义字符”。
• 避免在需要手动输入的字段 (例如“元件名称”或“位号”) 字段中使用位号首选项的值。
• 手动添加 WTPart 时，必须在父装配结构中添加位号的唯一值。构建部件结构后，不得重命名该名称。
• 避免在构建部件结构后重命名自动生成的位号值。
• 导出 BOM 报告时，如果元件名称中包含的字符是 Windchill 首选项“位号范围字符”或“位号分隔符字符”指定的值，则会出现错误。
如果忽略错误继续操作，则几何突出显示将不起作用。
绘制 BOM 表格草绘
要在 Annotation 会话中绘制 BOM 表格草绘，请执行以下步骤：
1. 在 BOM 组中的“插入”选项卡上，单击“绘制”。随即出现“绘制 BOM”窗口。
2. 在“活动布局”列表中选择以下示例 BOM 表格布局之一：
◦ WGM-Custom
◦ WGM-DIN
◦ WGM-ISO
3. 单击“绘制”。BOM 表格跟随光标移动。
4. 单击视区 (图形区域) 的某个位置来放置 BOM 表格草绘。BOM 表格草绘将显示一些标准列，然而您可以自定义其布局。

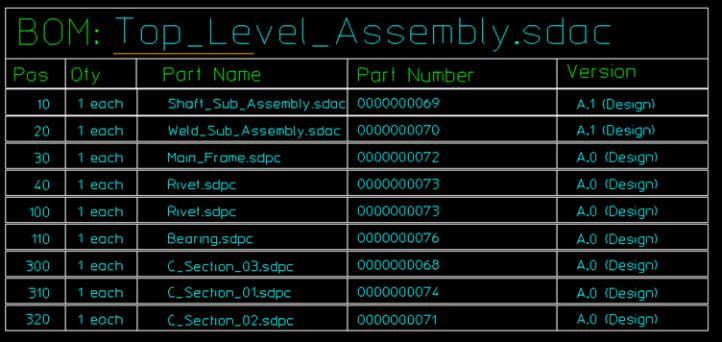

下图显示了使用“活动布局”中的 'WGM-Custom' 布局生成的 BOM 表格草绘。
| | BOM 表格草绘中的“位置”列对应于“当前 BOM 表”中的“行号”列。 有关如何绘制 BOM 表的详细信息，请参阅 Creo Elements/Direct Modeling 帮助中的“绘制 BOM 表”。 |
在 Annotation 中创建位置标志
可创建位置标志来标识对应于选定 WTPart 的几何元素。
若要创建位置标志，请执行以下步骤：
1. 单击“位置标志”旁的箭头，然后单击“创建 BOM 标志”。随即显示“创建标志”窗口。
2. 在“自”列表中，选择“表格”选项或“几何”选项。
a. 如果选择了“表格”选项：

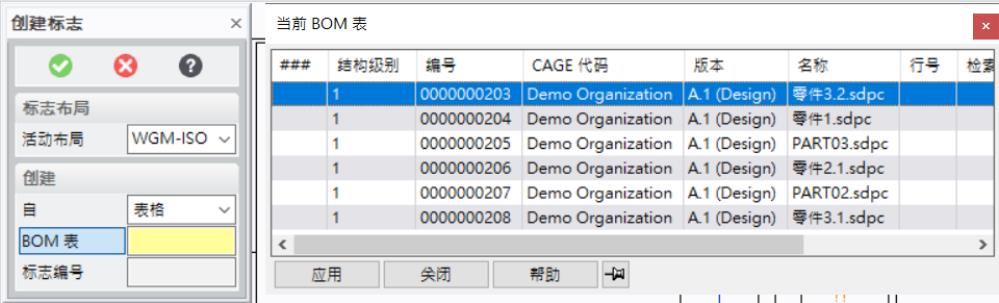

i. 将显示“当前 BOM 表”，如下所示。
ii. 在“当前 BOM 表”中，双击 WTPart，或选择 WTPart，然后单击“应用”。相应的几何元素将突出显示在 Annotation 视区中。Creo Elements/Direct Modeling
| | • 在为相同位置的部件分配位置标志编号时，只有一个几何元素会突出显示出来。 • 在多级 BOM 中，表或几何中的中间节点与部件的突出显示不存在任何差异。 |

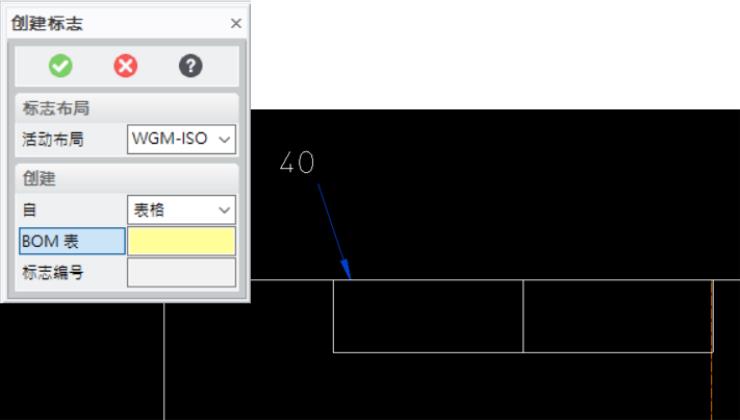

iii. 选择一个突出显示的几何元素，移动光标，然后单击以放置位置标志。随即重新显示“当前 BOM 表”。
| | 手动包括的非 CAD 和 CAD 驱动 WTPart 不支持突出显示几何元素。 |
以下是两个示例，显示了 WTPart 的位置标志编号分配情况。

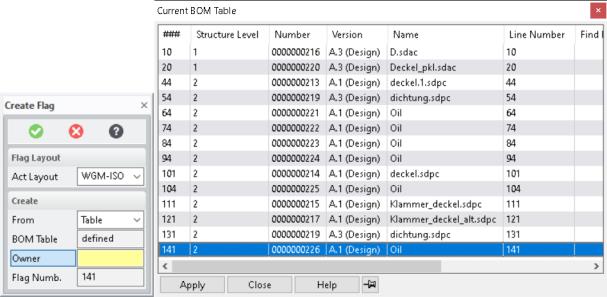

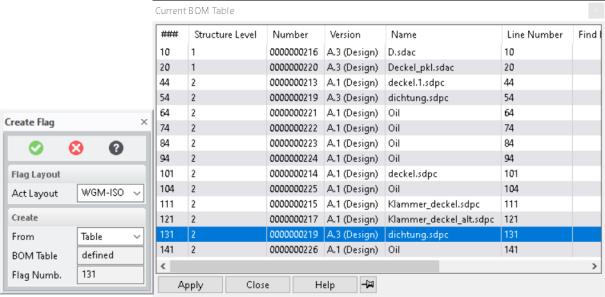

为手动添加的 WTPart (具有相同的 WTPart 名称) 分配位置标志编号 | 为具有相同名称的 WTPart 分配位置标志编号 |
 |  |

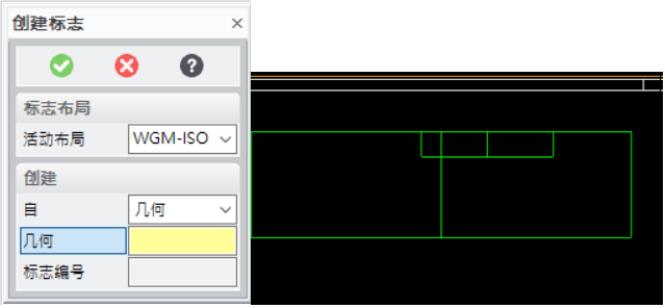

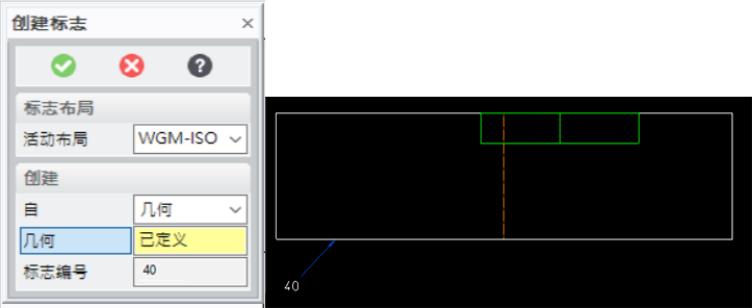

b. 如果选择了“表格”选项：
i. 相应的几何元素将在 Creo Elements/Direct Modeling Annotation 视区中以绿色突出显示。
ii. 选择某个突出显示的几何元素，移动光标，然后单击以放置位置标志。

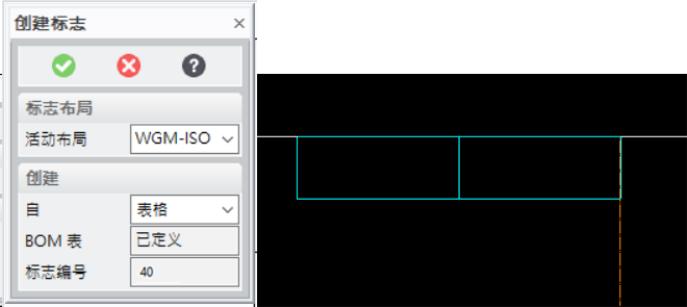

4. “创建标志”窗口的“标志编号”框中将显示位置标志的标志编号。视区中也会显示该位置标志。放大以正确查看位置标志值。
5. 单击
结束操作。
结束操作。创建位置标志后，如果在 Windchill Workgroup Manager 中更新某个部件的“行号”值并再次导出 BOM 报告，则必须删除现有的位置标志，然后使用新行号重新分配位置标志。
有关如何创建和附加位置标志的详细信息，请参阅 Creo Elements/Direct Modeling 帮助中的“创建位置标志”。
| | • 不支持为容器下的几何分配位置标志编号。 • 不支持为成品部件 (坯件-成品) 下的几何分配位置标志编号。 |
限制
• 如果更改产品结构 BOM 中的 WTPart 编号 (位于“编号”列中)，请在 Windchill Workgroup Manager 工作区中单击 > 并重新加载装配。
• 不支持对关联至多个 CAD 文档的单个 WTPart (具有一个所有者链接) 创建 BOM 标志，反之亦然。同样，与单个 WTPart 关联的多个 CAD 文档 (以一个链接作为所有者) 不支持创建 BOM 标志。
• 分配位置标志时不支持使用“几何”选项导出多级 BOM 报告。
• 如果要使用“几何”选项导出单级 BOM 报告，则在将位置标志分配给共享或非共享数据的单个元件视图时，无法确定位置标志的分配及其突出显示。最好使用装配的父视图来分配位置标志，而不是单个的元件视图。
• 如果要使用“表格”选项导出多级 BOM 报告，则共享实例数据的单个元件视图不会在绘图中正确突出显示。
• 手动添加的 CAD 驱动 WTPart 不会突出显示几何，因为相关的 CAD 部件并未包括在 CAD 结构中。
• 手动添加的非 CAD 驱动 WTPart (例如 Oil、Packaging 等) 会突出显示几何，您可以将位置标志放置在部件或装配的几何上。
• 不支持导出没有子项 WTPart 的 WTPart 的 BOM 报告。
• 在 Creo Elements/Direct Modeling 中，不会在 BOM 导出功能中单独处理选择性实例。
• BOM 传递不支持具有多个所有者链接的装配。装配的部件与所有者之间必须存在关联。
• 不支持顶层装配名称采用双扩展名。在此类情况下，会出现以下错误。

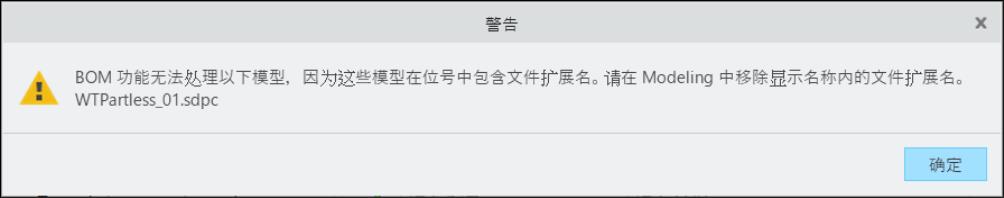

• 在 Creo Elements/Direct Modeling 中，当导出 BOM 报告且子组件的显示名称包含扩展名时，几何无法突出显示且系统会显示以下错误 (对于“几何”和“表格”选项都是如此)。
• 在现有绘图中创建新视图时，不能确定原有视图或新视图的位置标志。
◦ 在“更新”对话框中，选择“强制更新”，然后执行位置标志分配。
• 当使用“几何”选项将包含共享实例的子装配 BOM 报告导出到绘图，并为顶层装配父视图完成位置标志分配时，共享实例不会正确突出显示。
• 当使用“表格”选项将包含共享实例的子装配 BOM 报告导出到绘图，并为顶层装配父视图完成位置标志分配时，会发生以下错误:
收集部件 BOM 功能的限制
• “位号”字段值在整个产品结构中应唯一。
• 使用“表格”选项导出包含收集部件的子装配 BOM 报告时，同一父项下的某些实例可能不会突出显示。
• 使用“几何”选项将共享子装配 BOM 报告导出 (包括收集部件) 到绘图时，子装配的子项表示两个行号。这是由于子装配与收集部件之间存在关联。
